1、太平冲片区污水管网工程施工图设计说明1项目概况11项目区位图Ll项目区位图1.2 设计范围本项目为解决上游海尔路污水管道排水出路，新建污水管道将海尔路市政污水接入栋梁河污水干管。项目起点接海尔路现状市政污水管道，终点接入栋梁河西侧污水干管。1.3 主要设计内容本次新建内容包含：新建d3OO-d5OO污水管道总长约1049m；海尔路开挖及恢复；沿河边坡开挖及恢复；综合管线保护等。2设计依据21合同依据与建设单位签订的设计合同2、政府相关意见关于江北区城市工作2021年第18次专题会议的纪要2：相关文件1）重庆市江北区详细规划公开图纸（重庆市规划和自然资源局2021.10）2）江北区海尔路改扩段工
2、程（重庆市市政设计院有限公司2015.01）3）江北农场盘溪河区块排水管网改造工程初步设计（重庆大学建筑规划设计研究总院有限公司2020.10）4）业主提供地形测绘图1:500（重庆市勘察院2022.04）5）烟草物流市政管网工程地质勘察报告（重庆得武岩土工程有限公司2023.07）2果用的主要设计标准、规范1）城市工程管线综合规划规范（GB50289-2016）2）室外排水设计标准（GB50014-2021）3）山地城市室外排水管渠设计标准（DBJ50-296-2018）4）城市排水工程规划规范（GB5O318-2017）5）城市防洪工程设计规范（GB/T50805-2012）6）消防给水及

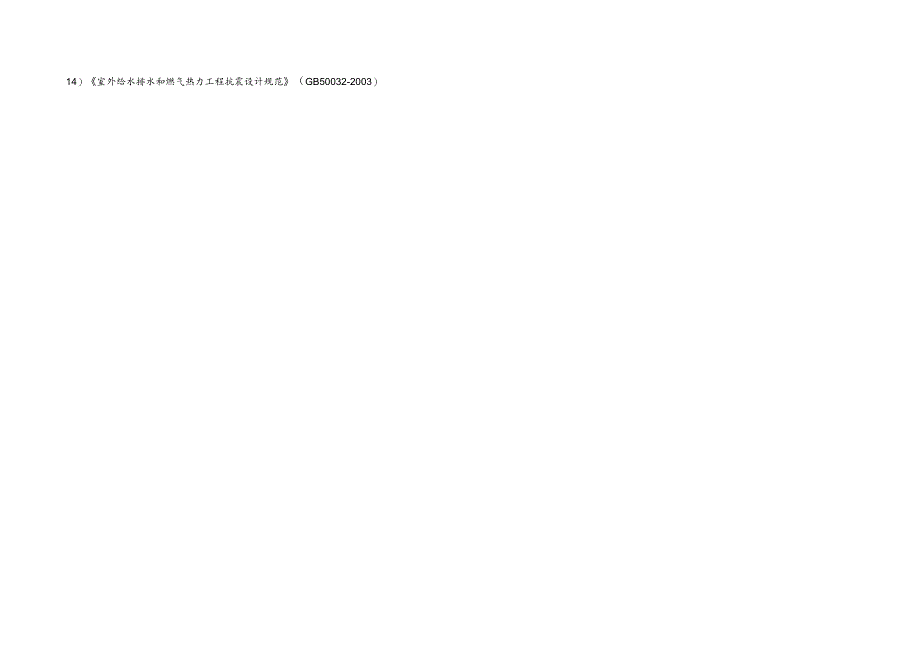

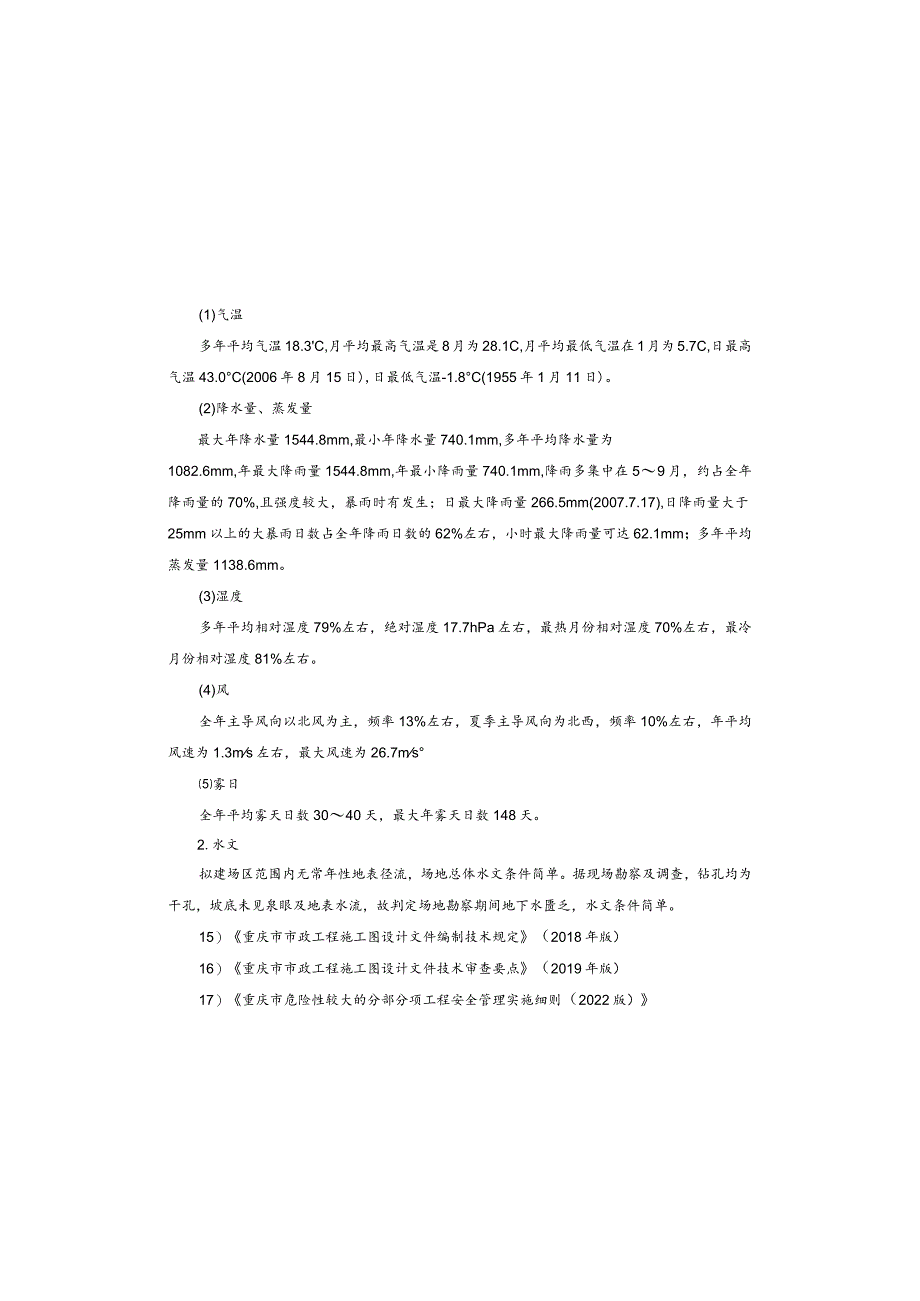

3、消火栓系统技术规范（GB50974-2014）7）给水排水工程管道结构设计规范（GB5O332-2OO2）8）给水排水工程构筑物结构设计规范（GB50069-2002）9）给水排水管道工程施工及验收规范（GB50268-2008）10）山地城市内涝防治技术标准（DBJ50/T-427-2022）11）建筑设计抗震设计规范（GB50011.2010（2016年版）12）德筑与市政工程抗震通用规范（GB55002-2021）13）城乡排水工程项目规范（GB55027-2022）14）室外给水排水和燃气热力工程抗震设计规范（GB50032-2003）(1)气温多年平均气温18.3C,月平均最高气温是
4、8月为28.1C,月平均最低气温在1月为5.7C,日最高气温43.0C(2006年8月15日),日最低气温-1.8C(1955年1月11日)。(2)降水量、蒸发量最大年降水量1544.8mm,最小年降水量740.1mm,多年平均降水量为1082.6mm,年最大降雨量1544.8mm,年最小降雨量740.1mm,降雨多集中在59月，约占全年降雨量的70%,且强度较大，暴雨时有发生；日最大降雨量266.5mm(2007.7.17),日降雨量大于25mm以上的大暴雨日数占全年降雨日数的62%左右，小时最大降雨量可达62.1mm；多年平均蒸发量1138.6mm。(3)湿度多年平均相对湿度79%左右，绝
5、对湿度17.7hPa左右，最热月份相对湿度70%左右，最冷月份相对湿度81%左右。(4)风全年主导风向以北风为主，频率13%左右，夏季主导风向为北西，频率10%左右，年平均风速为1.3ms左右，最大风速为26.7ms雾日全年平均雾天日数3040天，最大年雾天日数148天。2.水文拟建场区范围内无常年性地表径流，场地总体水文条件简单。据现场勘察及调查，钻孔均为干孔，坡底未见泉眼及地表水流，故判定场地勘察期间地下水匮乏，水文条件简单。15）重庆市市政工程施工图设计文件编制技术规定（2018年版）16）重庆市市政工程施工图设计文件技术审查要点（2019年版）17）重庆市危险性较大的分部分项工程安全管
6、理实施细则（2022版）（住房城乡建设部2022.12.13）18）重庆市城市排水设施管理办法（重庆市人民政府2000.04）19）重庆市建设领域禁止、限制使用落后技术通告（2019年版）（重庆市住房和城乡建设委员会2019.11.18）20）重庆市住房和城乡建设委员会关于进一步加强城市排水管网工程建设质量管理工作的通知（渝建发（2019）10号2019年4月3日）2一5上阶段意见及执行情况暂无上阶段意见3工程地质条件及建设条件分析1.1.1 1地质条件（摘至烟草物流市政管网工程地质勘察报告（重庆得武岩土工程有限公司2023.07）1.1.2 交通位置太平冲片区污水管网工程位于重庆市江北区铁山
7、坪海尔路段。场区位于市区，交通非常方便。1.1.3 气象、水文1.气象：重庆位于东经105o17-110oH北纬28。1032。13之间的青藏高原与长江中下游平原的过渡地带。拟建场地属亚热带季风性湿润气候，区内的气象特征具有空气湿润，春早夏长、冬暖多雾、秋雨连绵的特点，年无霜期349天左组(氐)泥岩、砂岩。各岩土体特性自上而下分述如下：2.5.1 第四系全新统(Q，1、素填土(QL为素填土：杂色，稍湿，稍密，主要由杀泥岩块碎石及角砾、粘土等组成，碎、块石粒径一般5-12Cm,大者14-17Cm,含量62-66%,回填时间约5年。为修建公路时回填。回填方式为机械碾压。本土层分布于整个勘察场地。一
8、站揭露厚度1.2(ZY2)5.5m(ZYl)o彳、*-*w*w*w*-*1z*w*Z*W*z2.5.2 侏罗系中统沙溪庙组。幻1、泥岩(MS)：棕红色，由粘土矿物组成，泥质结构，中厚厚层状构造,局部含砂质较重，部分岩体可见砂质条带。主要分布线路沿线区域，与砂岩互层，钻孔揭露泥岩单层厚10.0(ZY12)14.6m未揭穿(ZY2)。2、砂岩(Ss):青灰色，灰白色，灰黄色为主，局部紫灰色，由石英、云母、长石等矿物组成，中细粒结构，泥钙质胶结，中厚层状构造，局部可见紫红色泥质条带。主要分布在W6-W8勘察区域，与泥岩互层。钻孔揭露砂岩单层厚12.7(ZY6)13.7m(ZY4)o3.1.6 基岩顶
9、面及基岩风化带特征据现场调查及钻探揭露,场地基岩出露。基岩面与原始地形起伏基本一致。按市政工程地质勘察规范DBJ50-174-2014规范，将场地钻探深度范围内的基岩划分为强风化带和中等风化带。强风化带：岩体风化裂隙发育，岩芯破碎，呈碎块状，手捏易碎，岩质极软。采取率较低。厚1.0m(ZYl)1.5m(ZY7)。中等风化带：岩芯较完整，呈柱状、短柱状，柱状，岩质较硬，采取率高。中等风化带顶界埋深2.5m(ZY5)6.5m(ZYl),顶界标高206.29m(ZYll)3.1.3 地形地貌拟建场地属构造剥蚀浅丘地貌。勘察区域为已建道路，已经人为改造。勘察区整体南高北低。地形坡角3-5。勘察区域最高
10、点高程218.71m,最低点高程210.25m,相对高差8.46m。勘察区地形地貌简单。3.1.4 地质构造勘察区位于川东南孤形地带，华塞山帚状褶皱束东南部。拟建线路位于南温泉背斜北段东翼，无断裂构造通过，构造裂隙较发育，岩层产状90。/40。0岩层层面平直光滑，主要为泥质夹岩屑充填，延伸长，层面结合很差，属软弱结构面。根据地面地质调绘，岩体裂隙特征如下：J1：倾向185220,倾角6080,其优势产状约185。/80。，裂隙面平直，密闭，无充填，间距4.05.0m,延伸大于48m；结构面为硬性结构面，结合差。J2：倾向255270,倾角3045,其优势产状约255。/35。，裂隙面平直，密闭
11、，无充填，间距2.03.0m,延伸大于5m；结构面为硬性结构面，结合差。注:31-铜锣峡背斜32大盛场向斜33南温泉背斜图2.4构造纲要图3.1.5 地层岩性根据工程地质测绘及野外地质钻探揭露结果，拟要场地的岩土层自上而下地基岩土层依次为：第四系全新统素填土层（Qw魔盖，下伏侏罗系中统沙溪庙勘察场地3.1.8 地下水、土的腐蚀性评价1、水的腐蚀性评价地表水对场地影响小。根据周边场地结合岩土工程勘察规范（GB50021-2001）（2009年版）场地地下水按II类环境，根据经验判定地下水对混凝土结构有微腐蚀，对钢筋混凝土结构中钢筋有微腐蚀。2、土的腐蚀性评价根据现场取样试验环境判定，结合岩土工程
12、勘察规范（GB50021-2001）（2009年版），根据土易溶盐分析结果如下：按II类环境对混凝土结构有微腐蚀；在A类条件下对混凝土结构有微腐蚀（微PH腐蚀），对钢筋混凝土结构中钢筋有微腐蚀，对钢结构有微腐蚀。3.1.9 不良地质作用据现场调查，拟建场地未见危岩崩塌、滑坡、泥石流、地下洞室、采空区、盐渍土、软土等不良地质作用；未见埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物。勘察区不良地质作用不发育。3.1.10 特殊性岩土素填土：由粘土矿物及风化砂泥岩碎块组成。钻进过程中，孔壁局部存在掉块，钻孔出现卡钻及掉钻现象。强风化岩体：强风化层风化强烈，岩体完整性差，网状风化裂隙发育，岩
13、芯破碎，呈碎块状，岩质极软，边坡开挖时，易发生掉块等影响。强风化岩体属于不均匀地层。K2现状分析项目北侧为卷烟物流配送中心，该园区内设有3座化粪池其中2座化粪池水流汇集于园区东南角第3座粪池。太平冲轻轨站污水排入轻轨站化粪池。根209.91m(ZY2)。各岩土层及风化带厚度标高详见勘探点数据一览表(表3.4-1)3.1.7场地水文地质条件受场地地形和岩性的控制，场地地下水类型有第四系松散土层内的孔隙水和基岩裂隙水。第四系松散土层内的孔隙水主要赋存于填土，其补绐来源主要为大气降水,径流途径为由地表下渗至基岩顶部，沿基岩表面或基岩裂隙向河流处临空面渗流排泄。该类地下水受季节及水位影响较大，径流途径
14、短。该层地下水主要位于填土中，管段的地下水主要接受大气降水的补给。基岩裂隙水主要赋存于基岩风化网状裂隙中，该类地下水主要由大气降水及覆盖土层补给，径流途径较短，主要赋存于强风化带风化裂隙及中等风化基岩节理裂隙中。中等风化基岩裂隙一般不发育，岩体结构致密，该类地下水较贫乏。水文地质简单。含水层的富水性：场地第四系松散土层和砂岩为透水层，泥岩为相对隔水层：场地第四系松散土层和砂岩在雨季时局部含水，泥岩一般不含水。勘察期间对钻孔水位观测钻孔均未干孔。但第四系松散土层和砂岩在雨季时局部可能含水。根据周边临近工程抽水试验成果、场地土层及强风化性状以及重庆地区经验综合分析。场地填土的渗透系数1.31.4m
15、d;泥岩岩体渗透系数0.0290.081md,透水性为弱透水，砂岩岩体渗透系数0.220.3md,透水性为弱透水。332规划综合管网分析本项目所在区域暂无综合管网规划。14水系分析项目东侧为栋梁河，由北向南流入长江；南侧为长江。4排水工程设计41排水设计标准及基本参数4.1.1 设计年限本工程为永久性市政排水工程设计，排水系统规模均按远期设计。4.1.2 排水体制对于新建排水采用雨、污分流制。4.1.3 设计规模污水按城市综合污水量（城市综合用水量标准的90%）和规划人口进行计算，规划人口按控制性详细规划指标。4.1.4 基本设计参数（1）最大控制设计流速：污水VmaX=6ms.室外排水设计规范（GB50014-2006）（2016年版）塑料管道最大设计流速为5.0ms,山地城市室外排水管渠设计标准（DBJ50/T-296-2018）塑料管道，排放污水最大设计流速为6.0ms。本次设计按山地城市室外排水管渠设计标准
