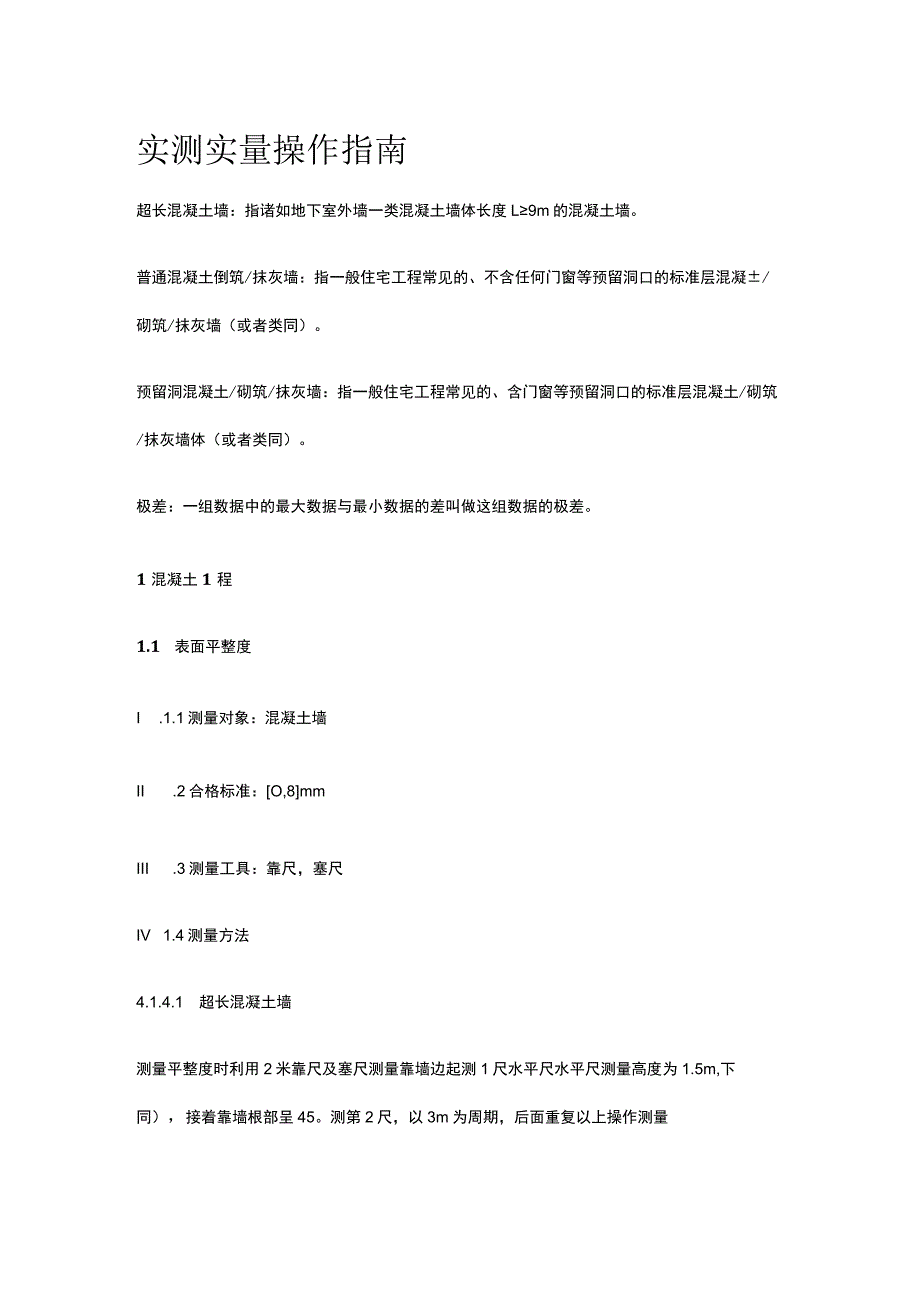

实测实量操作指南.docx_第1页
第1页 / 共15页

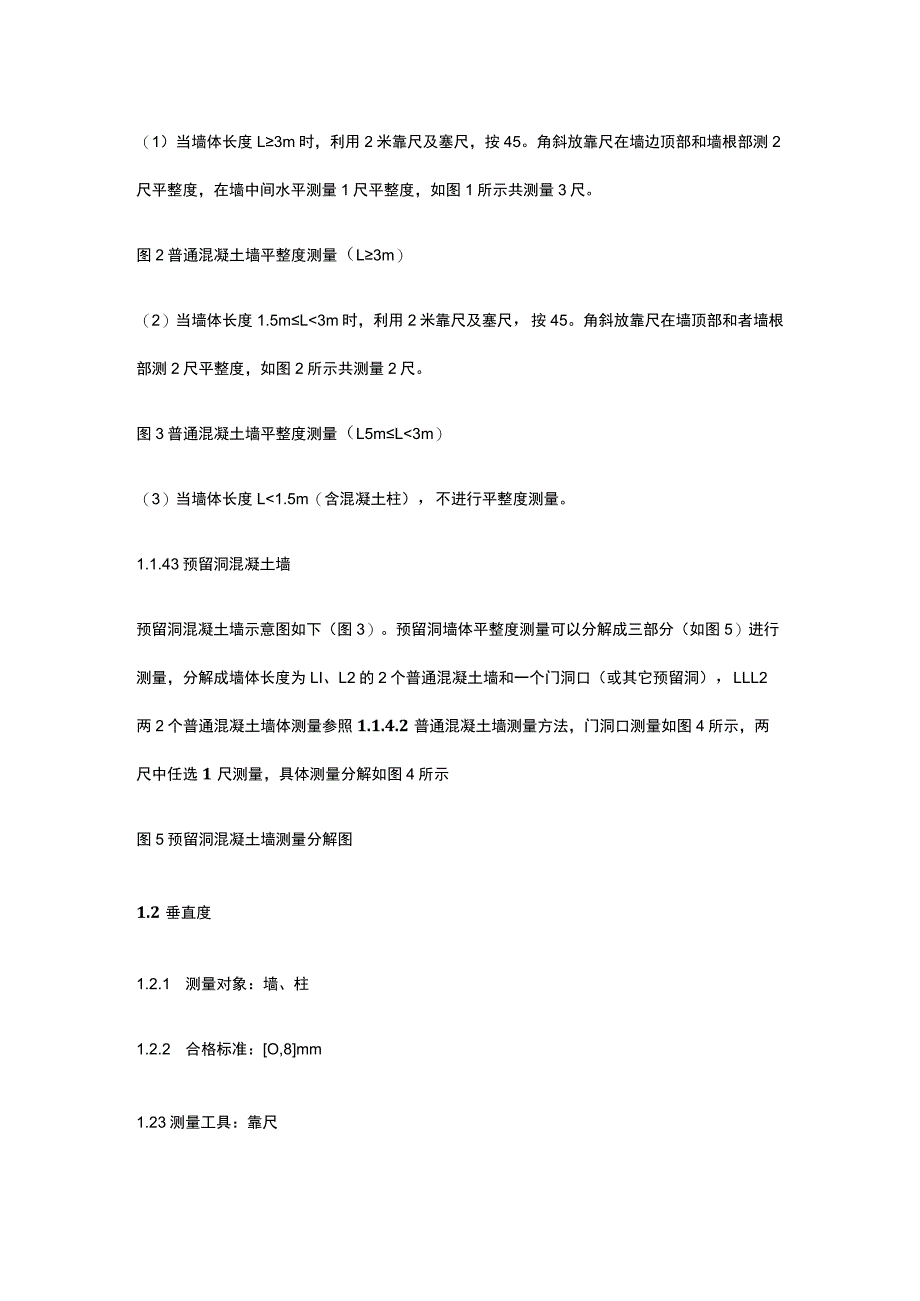

实测实量操作指南.docx_第2页
第2页 / 共15页

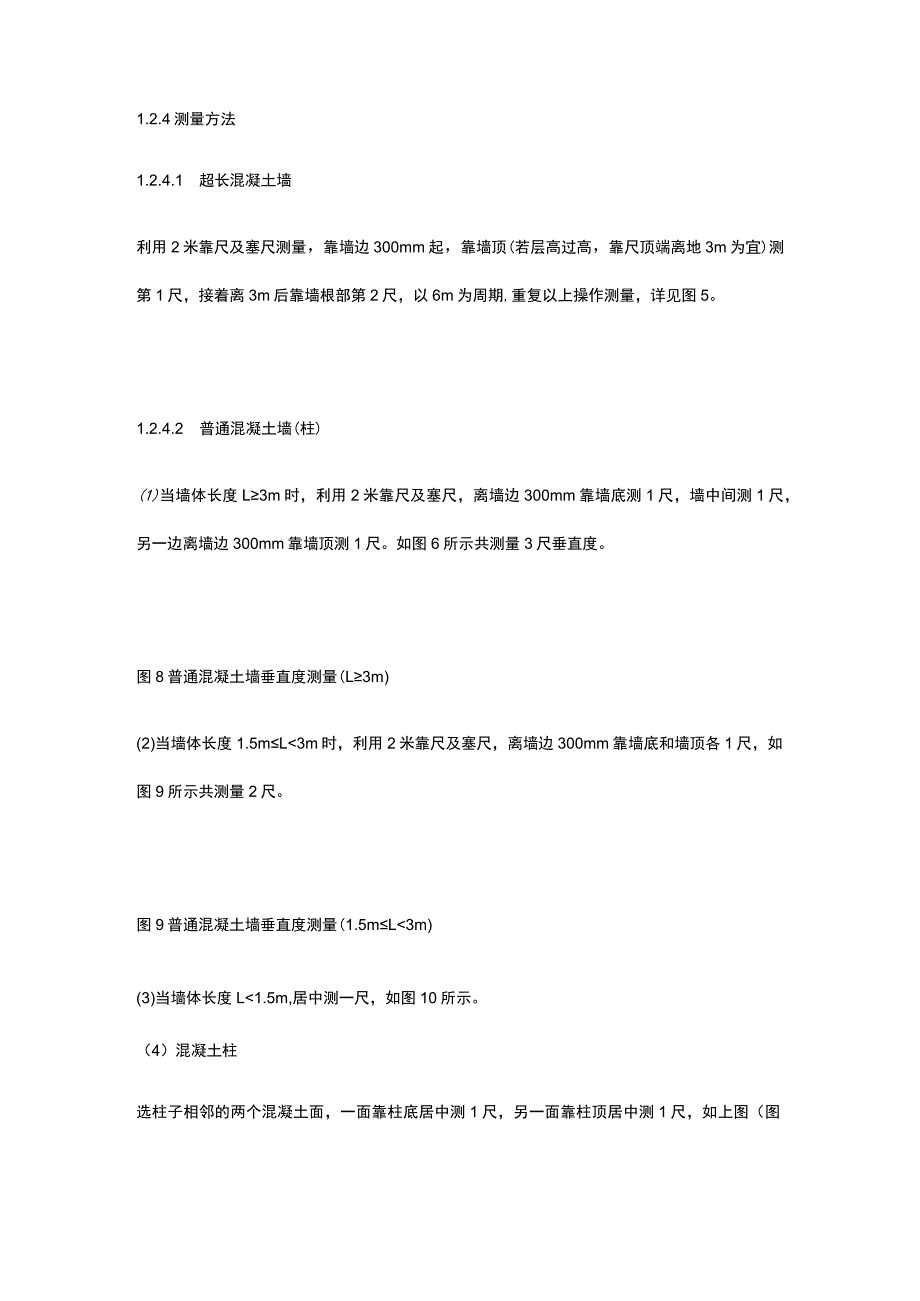

实测实量操作指南.docx_第3页
第3页 / 共15页
实测实量操作指南.docx_第4页
第4页 / 共15页
实测实量操作指南.docx_第5页
第5页 / 共15页
实测实量操作指南.docx_第6页
第6页 / 共15页
实测实量操作指南.docx_第7页
第7页 / 共15页
实测实量操作指南.docx_第8页
第8页 / 共15页
实测实量操作指南.docx_第9页
第9页 / 共15页
实测实量操作指南.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《实测实量操作指南.docx》由会员分享,可在线阅读,更多相关《实测实量操作指南.docx(15页珍藏版)》请在第壹文秘上搜索。

1、实测实量操作指南超长混凝土墙:指诸如地下室外墙一类混凝土墙体长度L9m的混凝土墙。普通混凝土倒筑/抹灰墙:指一般住宅工程常见的、不含任何门窗等预留洞口的标准层混凝/砌筑/抹灰墙(或者类同)。预留洞混凝土/砌筑/抹灰墙:指一般住宅工程常见的、含门窗等预留洞口的标准层混凝土/砌筑/抹灰墙体(或者类同)。极差:一组数据中的最大数据与最小数据的差叫做这组数据的极差。1混凝土1程1.1 表面平整度I .1.1测量对象:混凝土墙II .2合格标准:O,8mmIII .3测量工具:靠尺,塞尺IV 1.4测量方法4.1.4.1 超长混凝土墙测量平整度时利用2米靠尺及塞尺测量靠墙边起测1尺水平尺水平尺测量高度为

2、1.5m,下同),接着靠墙根部呈45。测第2尺,以3m为周期,后面重复以上操作测量(1)当墙体长度L3m时,利用2米靠尺及塞尺,按45。角斜放靠尺在墙边顶部和墙根部测2尺平整度,在墙中间水平测量1尺平整度,如图1所示共测量3尺。图2普通混凝土墙平整度测量(L3m)(2)当墙体长度1.5mL3m时,利用2米靠尺及塞尺,按45。角斜放靠尺在墙顶部和者墙根部测2尺平整度,如图2所示共测量2尺。图3普通混凝土墙平整度测量(L5mL3m)(3)当墙体长度L1.5m(含混凝土柱),不进行平整度测量。1.1.43预留洞混凝土墙预留洞混凝土墙示意图如下(图3)。预留洞墙体平整度测量可以分解成三部分(如图5)进

3、行测量,分解成墙体长度为LI、L2的2个普通混凝土墙和一个门洞口(或其它预留洞),LLL2两2个普通混凝土墙体测量参照1.1.4.2普通混凝土墙测量方法,门洞口测量如图4所示,两尺中任选1尺测量,具体测量分解如图4所示图5预留洞混凝土墙测量分解图1.2垂直度1.2.1 测量对象:墙、柱1.2.2 合格标准:O,8mm1.23测量工具:靠尺1.2.4测量方法1.2.4.1 超长混凝土墙利用2米靠尺及塞尺测量,靠墙边300mm起,靠墙顶(若层高过高,靠尺顶端离地3m为宜)测第1尺,接着离3m后靠墙根部第2尺,以6m为周期,重复以上操作测量,详见图5。1.2.4.2 普通混凝土墙(柱)(1)当墙体长

4、度L3m时,利用2米靠尺及塞尺,离墙边300mm靠墙底测1尺,墙中间测1尺,另一边离墙边300mm靠墙顶测1尺。如图6所示共测量3尺垂直度。图8普通混凝土墙垂直度测量(L3m)(2)当墙体长度1.5mL3m时,利用2米靠尺及塞尺,离墙边300mm靠墙底和墙顶各1尺,如图9所示共测量2尺。图9普通混凝土墙垂直度测量(1.5mL3m)(3)当墙体长度L1.5m,居中测一尺,如图10所示。(4)混凝土柱选柱子相邻的两个混凝土面,一面靠柱底居中测1尺,另一面靠柱顶居中测1尺,如上图(图11)所示。1.2.43预留洞混凝土墙预留洞混凝土墙垂直度测量与平整度测量类似,可以分解成三部分进行测量,分解成墙体长

5、度为LLL2的2个普通混凝土墙?口一个门洞口(或其它预留洞),LLL2两2个普通混凝土墙体测量参照L2.4.2普通混凝土墙垂直度测量方法,门洞口(或其它预留洞)无需测量垂直度,具体测量分解参考图4、图5。1.3截面尺寸13.1 测量对象:墙、柱、门窗洞口、预留洞13.2 合格标准:-5f8mm13.3 测量工具:5m卷尺1.3.4测量方法:每f墙、柱子、门窗及预留洞口作为Y实测区,每个实测区从地面向上300mm和1500mm(洞口高度小于1500mm的按上口往下300mm处测量)选作2尺测量,测量示意如图1201.4 顶板平整度1.4.2 合格标准:O,15mm1.4.3 测量工具:激光扫平仪

6、、塔尺(具有足够刚度的5m钢卷尺或者激光测距仪)1.4.4 测量方法:利用激光扫平仪在任一标高打出激光水平面,在如图4所示的5个测量点位置,用塔尺(5m钢卷尺或激光测距仪)顶住楼顶板,记录下激光扫平仪打在塔尺上的数据。根据记录下5个测量点的测量值,记录下最小测量值与其他4个测量值的差值(即极差),最后判断差值是否符合合格标准,顶板平整度测量点如图13。图13顶板平整度测量示意图1.5 楼板厚度控制1.5.2 测量对象:楼板1.5.3 合格标准:-5,8mm1.5.4 测量工具:楼板厚度检测仪1.5.5 测量方法:此项操作需要至少两个人协作完成。测量时,两人手持发射探头和接收探头分别在楼板上下两

7、个楼层L人持发射探头在所测楼板下一个楼层,一人拿着接收探头与仪器相连)在楼板所在楼层,两人通过对讲机联系,调节发射探头和接收探头放置在楼板上下相对应的位置,通过查看检测仪上感应信号强度,信号越强,表示上下发射探头和接受探头对位越准,读数越小,检测仪上显示的数据极为该点楼板厚度(自动记录最小值)。楼板厚度测量点如图14所示图14楼板厚度测量点示意图2砌体工程2.1 表面平整度2.1.1 测量对象:砌筑墙2.1.2 合格标准:O,5mm2.1.3 测量工具:靠尺、塞尺2.1.4 测量方法2.1.4.1 普通砌筑墙(1)当砌筑墙体长度LN3m时,利用2米靠尺及塞尺,按45。角斜放靠尺在墙边下坎上部和

8、斜砖底部测2尺平整度,在墙中间水平测量1尺平整度,如图15所示共测量3尺。图15普通砌筑墙平整度测量(L3m)(2)当砌筑墙体长度1.5mL3m时,利用2米靠尺及塞尺,按45。角斜放靠尺在墙边下坎上前口斜砖底部测2尺平整度,如图16所示共测量2尺。图16普通砌筑墙平整度测量(1.5mL3m)(3)当砌筑墙体长度L1.5m,不进行平整度测量。2.1.4.2预留洞砌筑墙预留洞砌筑墙示意图如下(图17)。预留洞墙体平整度测量跟混凝土工程类似,可以分解成三部分(如图18)进行测量,分解成墙体长度为LLL2的2个普通砌筑墙和一个门洞口(或其它预留洞),LLL2两2个普通砌筑墙测量参照2.1.4.1普通砌

9、筑墙平整度测量方法,门洞口测量如图17所示,两尺中任选1尺测量,具体测量分解如图18所示。图17预留洞砌筑墙图18预留洞砌筑墙测量分解图2.2 垂直度2.2.1 测量对象:砌筑墙2.2.2 合格标准:O,5mm2.2.3 测量工具:靠尺2.2.4 测量方法2.2.4.1 普通砌筑墙(1)当砌筑墙长度L3m时,利用2米靠尺及塞尺,离墙边300mm靠墙底下坎顶测1尺,墙中间测1尺,另一边离墙边300mm靠墙顶斜砖下测1尺。如图19所示共测量3尺垂直度。图19普通砌筑墙垂直度测量(L3m)(2)当砌筑墙长度1.5mL3m时,利用2米靠尺及塞尺,离墙边300mm靠墙底下坎顶测1尺,另一边离墙边300m

10、m靠墙顶斜砖下测1尺,如图20所示共测2尺。图20普通混凝土墙垂直度测量(1.5mL3m)(3)当墙体长度L1.5m,居中测一尺,如图21所示。图21普通混凝土墙垂直度测量(L1.5m)2.3 门窗洞口尺寸23.1 测量对象:砌筑门、窗洞口的宽度23.2 合格标准:-5,5mm23.3 测量工具:5m卷尺或激光测距仪2.3.4测量方法:用卷尺检查窗洞口宽度,检查时需根据洞口设计尺寸检查,每个洞口选取离上下洞口300mm处的2个点测量,2个测量点所测数据中与设计值的最大值偏差,作为判断实测指标合格率的1个计算点,门窗洞口尺寸测量示意图。图22门窗洞口测量示意图2.4 房间方正度2.4.1 测量对

11、象:砌墙完成的房间2.4.2 合格标准:0,10mm2.4.3 测量工具:5m卷尺、激光扫平仪2.4.4 测量方法墙砌筑之前先弹好2060cm的控制线,做好相应的标记?口保护措施。测量时,先架设激光扫平仪,使任一垂直方向激光面对准开间方向控制线,检查进深/开间方向激光垂直面和墙边的距离差,每面墙根部两端及中间共取3个测量点,所测的最大值与最小值的差值,即极差,便是所测进深/开间的偏差值。方正度测量如图23。图23方正度测量示意图2.5 门窗洞口标高2.5.1 测量对象:砌筑门窗洞口2.4.2 合格标准:-5,10mm2.4.3 测量工具:5m卷尺(激光扫平仪、激光测距仪)2.4.4 测量方法:

12、根据在砌筑墙体上的建筑标高线,测量门窗洞口两边的建筑标高线,每个门洞如图所示测两尺。测量所得两个数据与设计值差值的最大值(此处差值最大值非极差概念),作为所测门窗洞口判断合格的依据,门窗洞口标高测量示意图。图24砌筑门窗洞口标高测量3抹灰工程3.1 表面平整度3.1.1 测量对象:抹灰墙体3.1.2 合格标准:O,3mm3.1.3 测量工具:靠尺、塞尺3.1.4 测量方法3.1.4.1 普通抹灰墙(1)当抹灰墙长度L3m时,利用2米靠尺及塞尺,按45。角斜放靠尺在墙边顶部和墙根部测2尺平整度,在墙中间水平中间测量1尺平整度,墙根向上200mm测1尺平整度,如图25所示共测量4尺。图25普通抹灰

13、墙平整度测量(L3m)(2)当抹灰墙长度1.5mvL3m时,利用2米靠尺及塞尺,按45。角斜放靠尺在墙边顶部和底部测2尺平整度,如图26所示共测量2尺。图26普通抹灰墙平整度测量(1.5mL3m)(3)当砌筑墙体长度L1.5m,不进行平整度测量。(4)对于一些超长的抹灰墙,其长度按抹灰前的砌体或者混凝土墙长度界定,划分为若干个普通抹灰墙或预留洞抹灰墙。3.1.4.2 预留洞抹灰墙参照1.1.43预留洞混凝土墙操作细则测量平整度。3.2 垂直度3.2.1 测量对象:抹灰墙体3.2.2 合格标准:O,3mm3.2.3 测量工具:靠尺3.2.4 测量方法3.2.4.1 普通抹灰墙体参照1.2.4.2

14、普通混凝土墙(柱)操作细则测量垂直度。324.2预留洞抹灰墙参照L2.4.3预留洞混凝土墙操作细则测量垂直度。33阴阳角方正33.1 测量对象:墙体阴阳角33.2 合格标准:O,3mm33.3 测量工具:阴阳角尺3.3.4测量方法:利用直角尺,检查抹灰阴阳角方正度,墙体转角处离地面300mm和1500mm测量2尺,阴阳角方正测量示意图27图27阴阳角方正测量示意图3.4 房间开间和进深偏差3.4.1 测量对象:房间的开间和进深3.4.2 合格标准:0,10mm3.4.3 测量工具:激光测距仪(5m卷尺)3.4.4 测量方法:同一房间的开间/进深方向离墙边300mm各测1尺,中间居中1尺,如图2

15、8所示共测3尺,所测3尺数据的极差即为此开间/进深方向的偏差,再通过合格标准检验,判定此开间/进深合格与否。图28房间开间和进深测量示意图3.5 地平表面平整度3.5.1 测量对象:找平层地面3.5.2 合格标准:O,3mm3.5.3 测量工具:靠尺、塞尺3.5.4 测量方法:任选同一房间地面的2个对角区域,按与墙面夹角45度平放靠尺测量2次,加上房间中部区域测量一次,共测量3次。客餐厅或较大房间地面的中部区域需加测1次,读出塞尺的数值,判断是否符合合格标准,如图29所示地平表面平整度测量点示意图。图29地平表面平整度测量点示意图3.6 方正度3.6.1 测量对象:抹灰完成的房间3.6.2 合格标准:0,6mm3.6.3 测量工具:激光扫平仪、5m卷尺3.6.4 测量方法参照砌筑工程方正度2.4.4测量方法操作细则测量方正度,如图30所示。图30方正度测量示意图3.7 门窗洞口尺寸偏差3.7.1 测量对象:门窗洞口3.7.2 合格标准:
