《建筑工程见证取样材料送检指南.docx》由会员分享，可在线阅读，更多相关《建筑工程见证取样材料送检指南.docx（45页珍藏版）》请在第壹文秘上搜索。

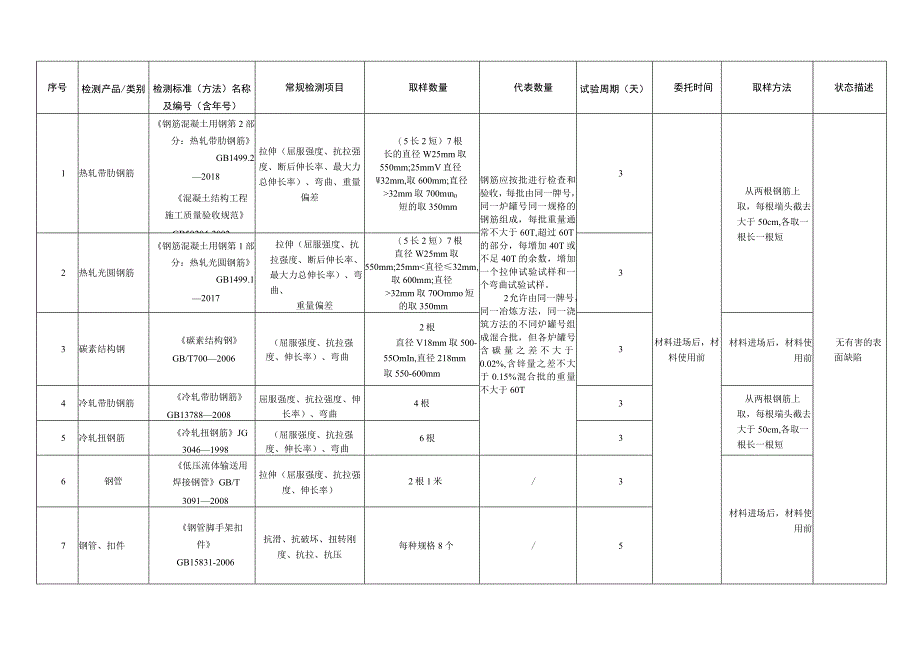

1、序号检测产品/类别检测标准（方法）名称及编号（含年号）常规检测项目取样数量代表数量试验周期（天）委托时间取样方法状态描述1热轧带肋钢筋钢筋混凝土用钢第2部分：热轧带肋钢筋GB1499.22018混凝土结构工程施工质量验收规范GB50204-2002拉伸（屈服强度、抗拉强度、断后伸长率、最大力总伸长率）、弯曲、重量偏差（5长2短）7根长的直径W25mm取550mm;25mmV直径W32mm,取600mm;直径32mm取700mn0短的取350mm钢筋应按批进行检查和验收，每批由同一牌号，同一炉罐号同一规格的钢筋组成，每批重量通常不大于60T,超过60T的部分，每增加40T或不足40T的余数，增加
2、一个拉伸试验试样和一个弯曲试验试样。2允许由同一牌号，同一冶炼方法，同一浇筑方法的不同炉罐号组成混合批，但各炉罐号含碳量之差不大于0.02%,含锌量之差不大于0.15%混合批的重量不大于60T3材料进场后，材料使用前从两根钢筋上取，每根端头截去大于50cm,各取一根长一根短无有害的表面缺陷2热轧光圆钢筋钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.12017拉伸（屈服强度、抗拉强度、断后伸长率、最大力总伸长率）、弯曲、重量偏差（5长2短）7根直径W25mm取550mm;25mm32mm取70Ommo短的取350mm33碳素结构钢碳素结构钢GB/T7002006（屈服强度、抗拉强度、伸长率）
3、、弯曲2根直径V18mm取500-55OmIn,直径218mm取550-600mm3材料进场后，材料使用前4冷轧带肋钢筋冷轧带肋钢筋GB137882008屈服强度、抗拉强度、伸长率）、弯曲4根3从两根钢筋上取，每根端头截去大于50cm,各取一根长一根短5冷轧扭钢筋冷轧扭钢筋JG30461998（屈服强度、抗拉强度、伸长率）、弯曲6根36钢管低压流体输送用焊接钢管GB/T30912008拉伸（屈服强度、抗拉强度、伸长率）2根1米/3材料进场后，材料使用前7钢管、扣件钢管脚手架扣件GB15831-2006抗滑、抗破坏、扭转刚度、抗拉、抗压每种规格8个/5序号检测产品/类别检测标准（方法）名称及编号

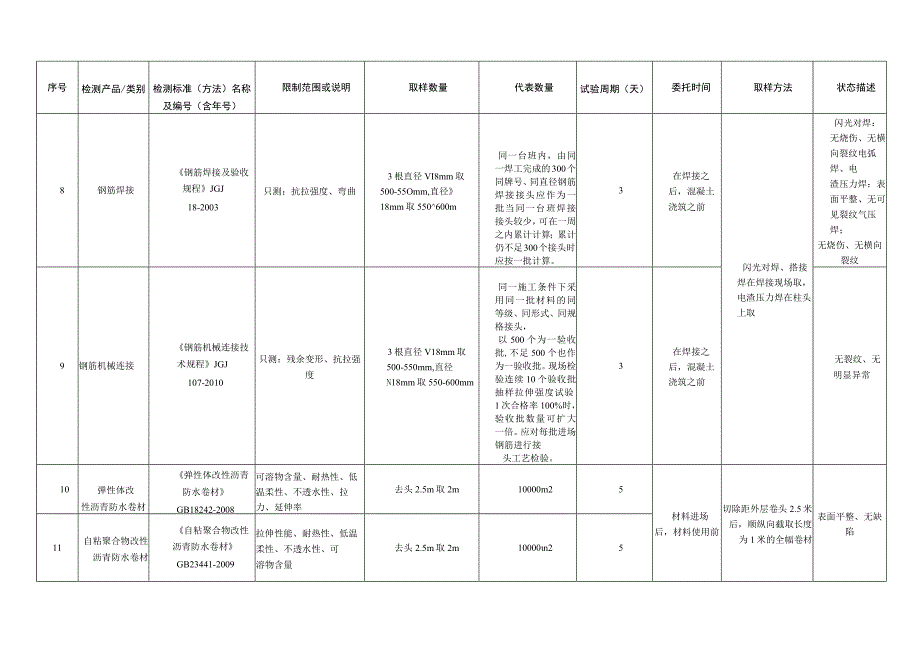

4、（含年号）限制范围或说明取样数量代表数量试验周期（天）委托时间取样方法状态描述8钢筋焊接钢筋焊接及验收规程JGJ18-2003只测：抗拉强度、弯曲3根直径VI8mm取500-55Omm,直径18mm取550600m同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批当同一台班焊接接头较少，可在一周之内累计计算；累计仍不足300个接头时，应按一批计算。3在焊接之后，混凝土浇筑之前闪光对焊、搭接焊在焊接现场取，电渣压力焊在柱头上取闪光对焊：无烧伤、无横向裂纹电弧焊、电渣压力焊：表面平整、无可见裂纹气压焊；无烧伤、无横向裂纹9钢筋机械连接钢筋机械连接技术规程JGJ107-2010
5、只测：残余变形、抗拉强度3根直径V18mm取500-550mm,直径N18mm取550-600mm同一施工条件下采用同一批材料的同等级、同形式、同规格接头，以500个为一验收批,不足500个也作为一验收批。现场检验连续10个验收批抽样拉伸强度试验1次合格率100%时，验收批数量可扩大一倍。应对每批进场钢筋进行接头工艺检验。3在焊接之后，混凝土浇筑之前无裂纹、无明显异常10弹性体改性沥青防水卷材弹性体改性沥青防水卷材GB18242-2008可溶物含量、耐热性、低温柔性、不透水性、拉力、延伸率去头2.5m取2m10000m25材料进场后，材料使用前切除距外层卷头2.5米后，顺纵向截取长度为1米的全

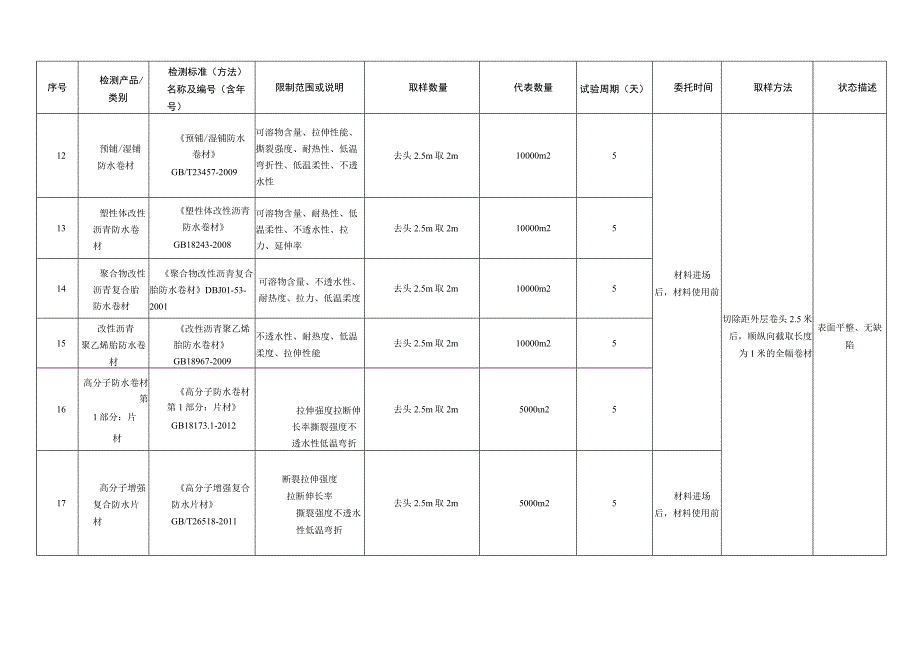

6、幅卷材表面平整、无缺陷11自粘聚合物改性沥青防水卷材自粘聚合物改性沥青防水卷材GB23441-2009拉伸性能、耐热性、低温柔性、不透水性、可溶物含量去头2.5m取2m10000n25序号检测产品/类别检测标准（方法）名称及编号（含年号）限制范围或说明取样数量代表数量试验周期（天）委托时间取样方法状态描述12预铺/湿铺防水卷材预铺/湿铺防水卷材GB/T23457-2009可溶物含量、拉伸性能、撕裂强度、耐热性、低温弯折性、低温柔性、不透水性去头2.5m取2m10000m25材料进场后，材料使用前切除距外层卷头2.5米后，顺纵向截取长度为1米的全幅卷材表面平整、无缺陷13塑性体改性沥青防水卷材塑
7、性体改性沥青防水卷材GB18243-2008可溶物含量、耐热性、低温柔性、不透水性、拉力、延伸率去头2.5m取2m10000m2514聚合物改性沥青复合胎防水卷材聚合物改性沥青复合胎防水卷材DBJ01-53-2001可溶物含量、不透水性、耐热度、拉力、低温柔度去头2.5m取2m10000m2515改性沥青聚乙烯胎防水卷材改性沥青聚乙烯胎防水卷材GB18967-2009不透水性、耐热度、低温柔度、拉伸性能去头2.5m取2m10000m2516高分子防水卷材第1部分：片材高分子防水卷材第1部分：片材GB18173.1-2012拉伸强度拉断伸长率撕裂强度不透水性低温弯折去头2.5m取2m5000n2
8、517高分子增强复合防水片材高分子增强复合防水片材GB/T26518-2011断裂拉伸强度拉断伸长率撕裂强度不透水性低温弯折去头2.5m取2m5000m25材料进场后，材料使用前序号检测产品/类别检测标准（方法）名称及编号（含年号）限制范围或说明取样数量代表数量试验周期（天）委托时间取样方法状态描述18聚合物水泥防水涂料聚合物水泥防水涂料GB/T23445-2009固体含量、拉伸强度、断裂伸长率、粘结强度、低温柔性、不透水性5kgIOt15材料进场后，材料使用前随机取样无杂质、凝胶、结块19聚合物乳液建筑防水涂料聚合物乳液建筑防水涂料JC/T864-2008拉伸强度、断裂延伸率、低温柔性、不透
9、水性、固体含量4kg5t1520水乳型沥青防水涂料水乳型沥青防水涂料JC/T408-2005固体含量、耐热度、不透水性、低温柔性、断裂伸长率2kg5t1521聚氨酯防水涂料聚获酯防水涂料GB/T19250-2013固体含量、拉伸强度、断裂伸长率、撕裂强度、低温弯折性、不透水性、粘结强度6kg15t1522高分子防水材料第2部分止水带高分子防水材料第2部分止水带GB18173.2-2014拉伸强度扯断伸长率撕裂强度Im以同一生产厂，同月生产、同标记的膨胀橡胶产品为一验收批。5表面平整、无缺陷23高分子防水材料第3部分遇水膨胀橡胶高分子防水材料第3部分遇水膨胀橡胶GB/T18173.3-2002腻
10、子型：高温流淌性低温试验Im以每月同标记的止水带产量为一批5材料进场后，材料使用前24水泥基渗透结晶型防水材料水泥基渗透结晶型防水材料GB18445-2012只测：砂浆抗渗性能混凝土抗渗性能、湿基面粘结强度IOkg每501为一批，不足50t按一批抽样32/56无杂质、凝胶、结块序号检测产品/类别检测标准（方法）名称及编号（含年号）限制范围或说明取样数量代表数量试验周期（天）委托时间取样方法状态描述25混凝土普通混凝土力学性能试验方法标准GB/T50081-2002抗压强度3块/组100*100*100或150*150*150（单位：min）L每100盘但不超过100m3的同配合比的混凝土，取样
11、次数不得少于一次：2.每一工作班拌制的同配合比的混凝土不足100盘时其取样次数不得少于一次：3、当一次浇筑超过1000m3时，同配合比的混凝土每200m3取样一次；4、每一楼层、同一配合比的混凝土，取样不得少于一次按龄期标养试块在成型后3天内送检，最迟不能超过6天从同一盘混凝土或同一车混凝土中取样，应在混凝土浇筑地点、随机抽取完整、无缺陷混凝土结构工程施工质量验收规范GB50204-2002（2011年版）抗压强度普通混凝土力学性能试验方法标准GB/T50081-2002抗折强度3块/组100*100*400（单位：mm）每200m3混凝土取一组32/普通混凝土力学性能试验方法标准GB/T50
12、081-2002GB/T50082-2009同条件3块/组100*100*100或150*150*150（单位：min）同标养按季节同条件试块在自然温度下养护600Cd从同一盘混凝土或同一车混凝土中取样，应在混凝土浇筑地点、随机抽取完整、无缺陷拆模3块/组100*100*100或150*150*150（单位：mm）梁小于4米，达到75%,大于4m,小于8m,达到80%板达到100%完整、无缺陷序号检测产品/类别检测标准（方法）名称及编号（含年号）限制范围或说明取样数量代表数量试验周期（天）委托时间取样方法状态描述26混凝土配合比通知单JGJ55-2011水泥50kg砂子50kg石子50kg/3
13、二次结构施工前随机取样样品齐全、干燥27混凝土配合比验证JGJ55-2011水泥50kg砂子50kg石子50kg28混凝土浇筑前或者是浇筑时随机取样样品齐全、干燥28砂浆配比通知单JGJ/T98-2010/水泥50kg砂子50kg石膏2kg/3二次结构、粉刷施工前随机取样样品齐全、干燥29土工试验GB/T50123击实40kg/5回填前随机取样素土：原状土灰土：掺和均匀GB/T5O123环刀现场取样IoOom3三组2回填时30厘米一组30通用硅酸盐水泥通用硅酸盐水泥GB175-2007只测：安定性、凝结时间、胶砂强度、细度、胶砂流动度、标准稠度用水量12kg（1）散装水泥：对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过500t0随机从不少于3个车罐中各取等量水泥，经搅拌均匀后，再从中称取不少于12kg的水泥作为试样。（2）袋装水泥：对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但验收批的总量不得超过200t0随机从不少于20袋中各取等量水泥，经搅拌均匀后，再从中称取不少于12kg的水泥
