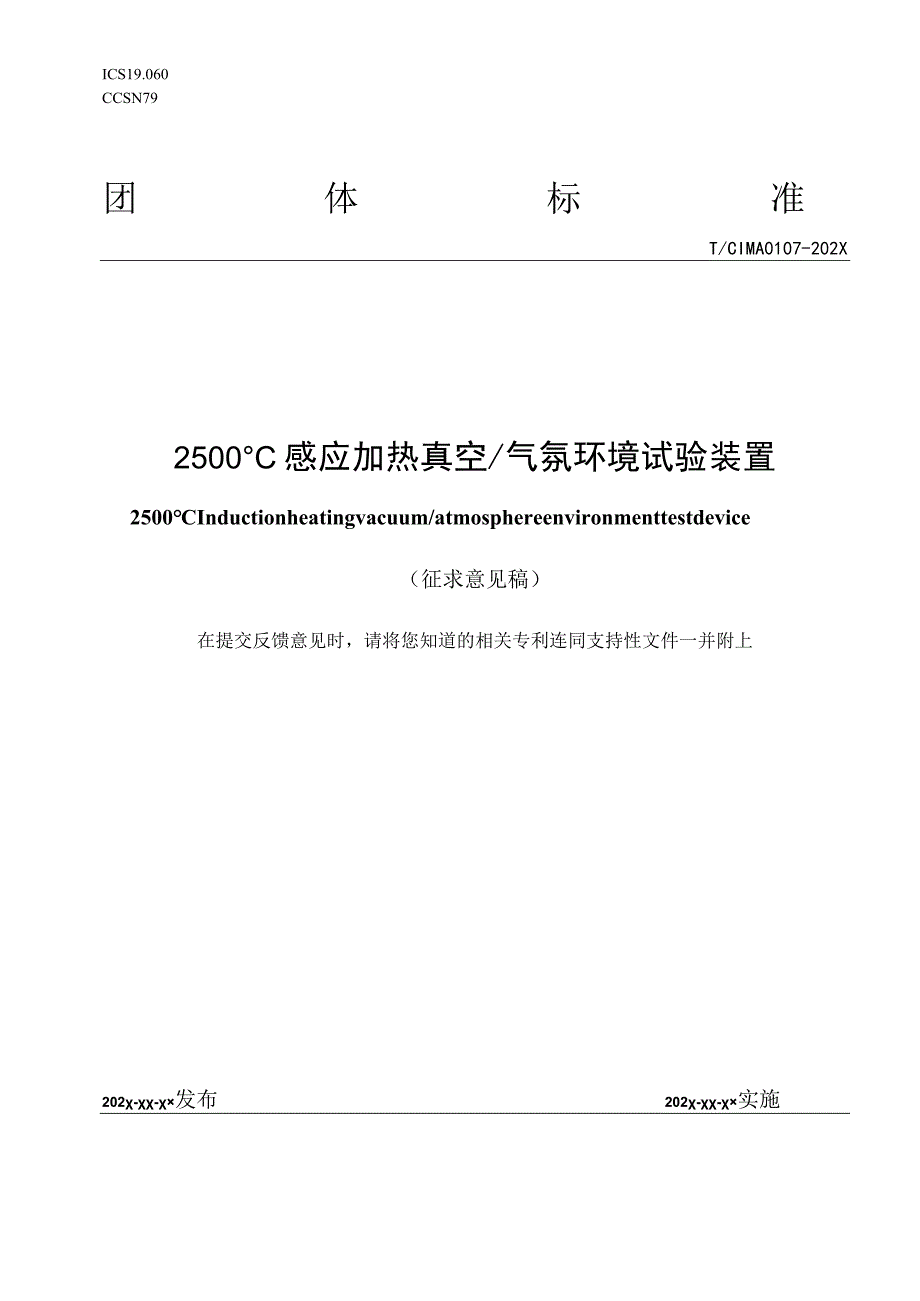

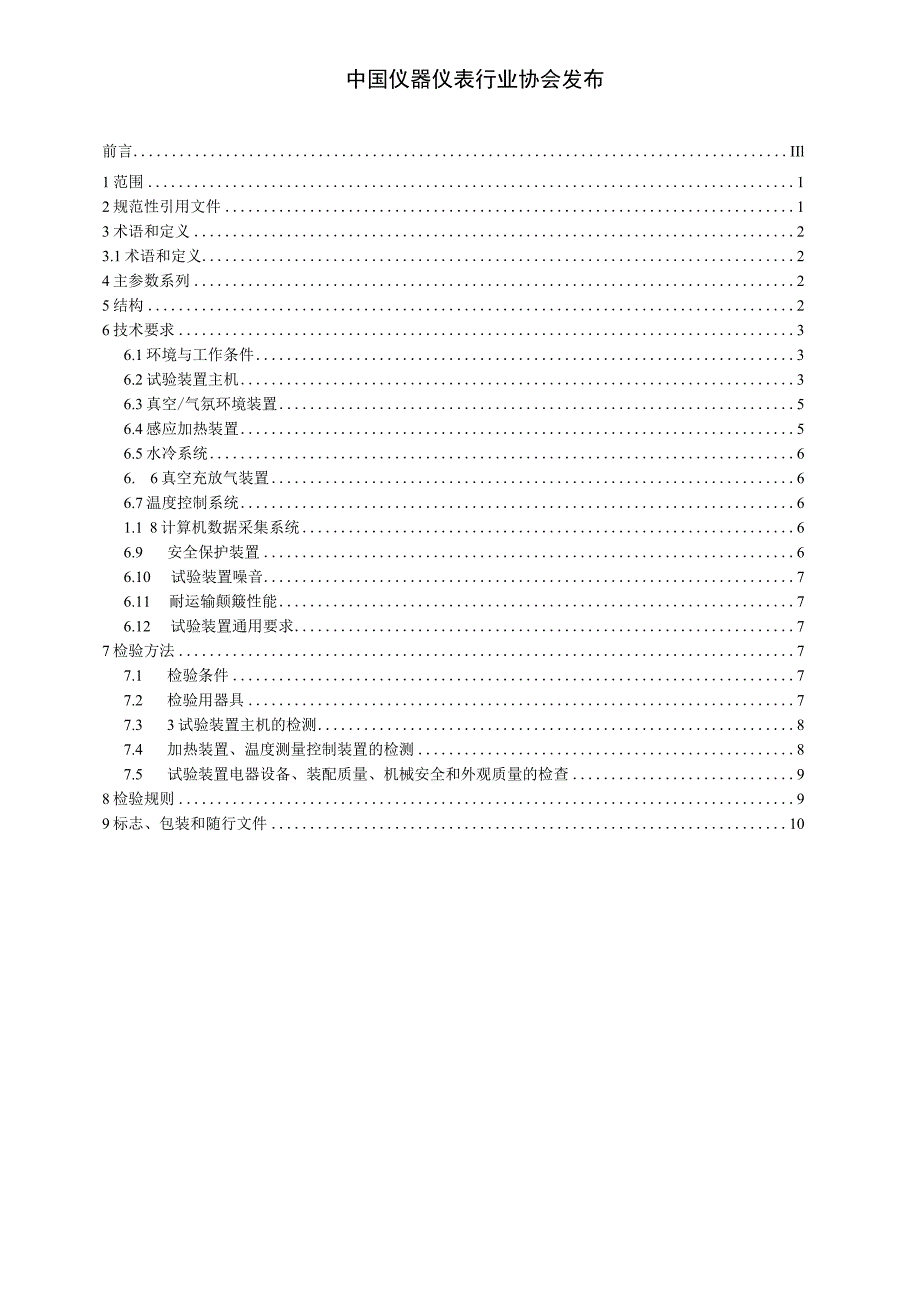

1、ICS19.060CCSN79团体标准T/CIMA0107-202X2500C感应加热真空/气氛环境试验装置2500Inductionheatingvacuum/atmosphereenvironmenttestdevice（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上202-发布202-实施中国仪器仪表行业协会发布前言IIl1范围12规范性引用文件13术语和定义23.1术语和定义24主参数系列25结构26技术要求36.1环境与工作条件36.2试验装置主机36.3真空/气氛环境装置56.4感应加热装置56.5水冷系统66. 6真空充放气装置66.7温度控制系统61.

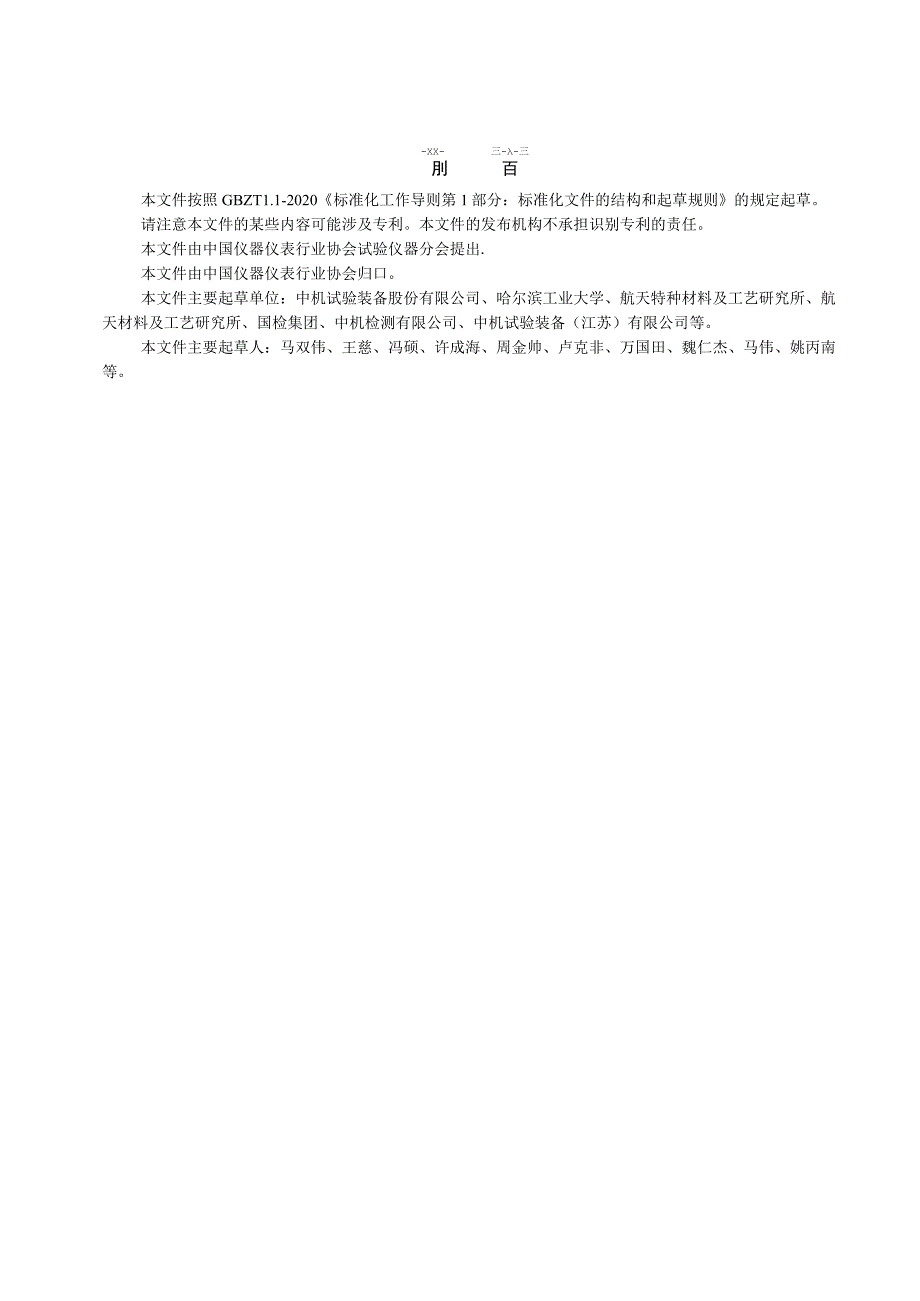

2、1 8计算机数据采集系统66.9 安全保护装置66.10 试验装置噪音76.11 耐运输颠簸性能76.12 试验装置通用要求77检验方法77.1 检验条件77.2 检验用器具77.3 3试验装置主机的检测87.4 加热装置、温度测量控制装置的检测87.5 试验装置电器设备、装配质量、机械安全和外观质量的检查98检验规则99标志、包装和随行文件10-XX-三-三刖百本文件按照GBZT1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国仪器仪表行业协会试验仪器分会提出.本文件由中国仪器仪
3、表行业协会归口。本文件主要起草单位：中机试验装备股份有限公司、哈尔滨工业大学、航天特种材料及工艺研究所、航天材料及工艺研究所、国检集团、中机检测有限公司、中机试验装备（江苏）有限公司等。本文件主要起草人：马双伟、王慈、冯硕、许成海、周金帅、卢克非、万国田、魏仁杰、马伟、姚丙南等。感应加热真空/气氛环境试验装置1范围本文件规定了以感应加热为加热方式的感应加热真空/气氛试验试验环境装置的定义、主参数系列、技术要求、检验方法、检验规则及标志、包装、运输及随行文件等。本文件适用于金属、非金属材料在真空或气氛环境下，最高温度不大于2500C的感应加热真空/气氛环境试验装置（以下简称试验装置）。2规范性引
4、用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T261I试验机通用技术要求GB/T16825.1静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准（ISO7500-1,MetallicmaterialsVerificationofstaticuniaxialtestingmachines-Part1:Tension/compressiontestingmachines-Verificationandcalibrationof
5、thefbrce-measuringsystem,IDT）GB/T10067.1电热和电磁处理装置基本技术条件第1部分：通用部分GB10067.3电热装置基本技术条件第3部分：感应电热装置GB22066静力单轴试验机用计算机数据采集系统的评定GBZT36416.1试验机词汇第1部分：材料试验机GB/T16825.2拉力蠕变试验机施加力的检验GB/T2039-2012金属拉伸蠕变及持久试验方法GB/T228.1-2010金属材料拉伸试验第1部分：室温试验方法GB/T228.2-2015金属材料拉伸试验第2部分：高温试验方法GBZT7314-2017金属材料室温压缩试验方法GB/T232-2010
6、金属材料室温弯曲试验方法GBZT16491-2008电子式万能试验机JB/T11583试验机用高温炉技术条件JB/T12276电子蠕变、松弛、持久试验机JBZT6146引伸计技术条件JB/T6147试验机包装、包装标志、储运技术要求JJG141-2013工作用贵金属热电偶检定规程3术语和定义3.1 术语和定义GB/T36416.1-2018试验机词汇第1部分：材料试验机界定的术语和定义适用于本文件。3.1.1静态力staticforce不随时间变化或随时间缓慢变化的力。3.1.2动态力dynamicforce随时间周期性变化、无规则变化的力。3.1.3温度波动度temperaturefluct
7、uation稳定后，在规定的时间间隔内，试样标距段内任一点的最高温度和最低温度之差。3.1.4温度梯度temperaturegradient稳定后，在规定的时间间隔内，试样标距段内任意两点的温度平均值之差的最大值。3.1.5温度偏差temperaturevariation稳定后，在规定的时间间隔内，试样标距段中心点温度的平均值与标距段内其他点的温度平均值之差。3.1.6标距gaugelength试样中间平行部分的长度。3.1.7试样端面sampleend试样沿轴向的端部平面。4主参数系列试验装置的主参数为最大试验温度以及最大试验力并按此划分试验装置的规格。试验装置的主参数系列和划分的每个温度、
8、力的示值范围应符合表1的规定。表1试验机主参数系列试验机单位主参数系列最高试验温度10001600、20002500最大试验力kN10、20、50、1005结构试验装置主要由试验装置主机、真空/气氛环境装置、感应加热装置、水冷系统、真空充放气装置和控制系统几部分构成，见图1：1、控制系统2、感应加热装置3、水冷系统4、试验环境装置5、试验装置主机6、真空充放气装置图1试验装置简图6技术要求6.1 环境与工作条件在下列环境与工作条件下试验装置应能正常工作：a）环境温度IoC35；b）相对湿度不大于80%；c）周围无震动、无腐蚀性介质和无较强电磁场干扰的环境中；d）无阳光直接照射或无其他热源直接热
9、辐射到加热装置、温度测量装置及控制装置；e）周围无较强气流；f）电源电压的波动范围在额定电压的10%以内；g）在稳固的基础上正确安装，水平度为0.2/1000。6.2 试验装置主机试验装置主机按其测量力的量值和变形量值与其他参数所具有的准确度，以及试验装置主机性能能够达到的多项技术指标划分为0.5级和1级两个级别。各级别的技术指标见表2表5。6.2.1 主机测力范围当试验装置主机具有多个力的测量范围，而每个范围的级别不同时，则应按其中最低的级别来表征试验机级别；或者分别按每个力的测量范围确定其级别。表2试验机力的各级允许误差试验机级别力的测量范围N最大允许值示值相对误差S)示值重复性相对误差示
10、值进回程相对误差(y)零点相对误差5)相对分辨力(a)0.51%FS-+0.50.50.750.050.251100%FS+1.01.01.50+0.100.56.2.2 主机机架与加力系统6.2.2.1 试验装置主机架应具有足够的刚度和试验空间，应能方便地进行各种试验并便于试样、试样夹具、功能附件和力检定装置的装卸、安装与使用。6.2.2.2 试验机在施加和卸除力的过程中应平稳，无冲击和振动。6.2.3 试验夹具连接装置6.2.3.1 在施加力的过程中，拉伸试验连接装置在任意位置上，其夹具连接部件和连接装置的中心线与试验机拉力轴线应同轴。根据试验机的不同级别同轴度应分别符合表3的规定。6.2
11、.3.2 夹具连接部件应连接可靠，在试验过程中连接处应受力均匀且不应产生相对滑移。6.2.3.3 施加试验力或拉断试样后，夹具连接部件各部位应无损伤。表3试验装置主机同轴度试验装置主机同轴度级别同轴度最大允许值一级8二级106.2.4 力的测量系统6.2.5 J施加力的过程中，试验力的指示应平稳和无跳动现象。1.1 .4.2应能随时、准确地指示出施加在试样上的试验力值。624.3 试验机应具有力保持功能，在此期间内，力的示值变动范围应不超过试验机最大试验力的0.2%O624.4 试验机应能准确地指示出试样断裂时或卸除试验力之前的最大力值。6.2.4.5 试验机测力系统应具有清零的功能，当卸除力
12、并在所指示的最大试验力消失后，力的示值应回零位，其零点相对误差应符合表2的规定。6.2.4.6 零点漂移应符合表4的规定6.2.4.7 试验机宜采用力传感器进行测力。6.2.4.8 测力系统通过计算机显示器或数字式指示装置应能实时连续地指示力值。指示装置显示的数字应清晰，易于读取，并有加力方向的指示(如“+”或无论何种类型的指示装置均应以力的单位直接显示力值。6.2.4.9 机示值应以力的单位表示，力指示装置的相对分辨力的最大允许值见表2。6.2.4.10 试验机测力系统的示值相对误差、示值重复性相对误差、示值进回程相对误差(仅在用户需要时检验）、零点相对误差和相对分辨力按试验机的不同级别应分
13、别符合表4的规定。表4零点漂移允许值试验机级别满量程的零点漂移先0.50.511.06.2.5变形测量系统6.2.5.1 变形测量系统由变形传感器和试验机的变形信号测量显示单元组成。为统一术语，便于引用引伸计标准，变形测量系统以下统称为引伸计。6.2.5.2 引伸计应符合JB/T6146-2007中5.2的规定。625.3引伸计应有调零和（或）清零的功能。6.2.5.4试验机应有变形超量程保护及变形累加功能。6.255引伸计的标距相对误差、示值误差、示值进回程相对误差、分辨力应符合表5的规定。表5引伸计级别和引伸计各项允许误差弓I伸计级别最大允许值标距相对误差%e%分辨力a示值误差a相对%绝对
14、m相对误差Oe%绝对误差（I）m0.50.50.250.50.51.511.00.501.01.03.0注1：用户宜根据试验方法与变形测量的准确度要求来配备和选用合适级别的引伸计。注2：配备引伸计时，引伸计的级别宜与试验机的级别一致。a取其中较大者。6.3 真空/气氛环境装置6.3.1 真空/气氛环境装置全部采用不锈钢材料制造及双层水冷结构。6.3.2 真空/气氛环境装置采用卧式圆筒形状前后开门，箱门为平板式，方便装卸试样。6.3.3 真空/气氛环境装置上设有观察窗、热电偶引出法兰座、手动和自动充放气阀、变形测量信号引出密封法兰座、光电比色计安装座。634真空/气氛环境装置上下拉杆采用双层水冷结构。6.3.5 真空/气氛环境装置上下采用焊接波纹管结构。6.3.6 真空/气氛环境装置使用一级机械泵抽真空，真空度可达到IoPa以下。6.4 感应加热装置6.4.1 感应加热装置的设计和制造应符合GB5959.1和GB5959.3中的有关规定。6.4.2 感应线圈导体的表面应平整光滑，无砂眼、裂纹、摺皱、起层和起泡。6.4.3 感应线圈绕制成型后，除有特殊规定外，匝间距离应均匀并感应线圈高度应不低于60mm。6.4.4 感应线圈导体应根据其使用要求绝缘，以保证具有规定的绝缘性能和使用期限。6.4.5 感应电热装
