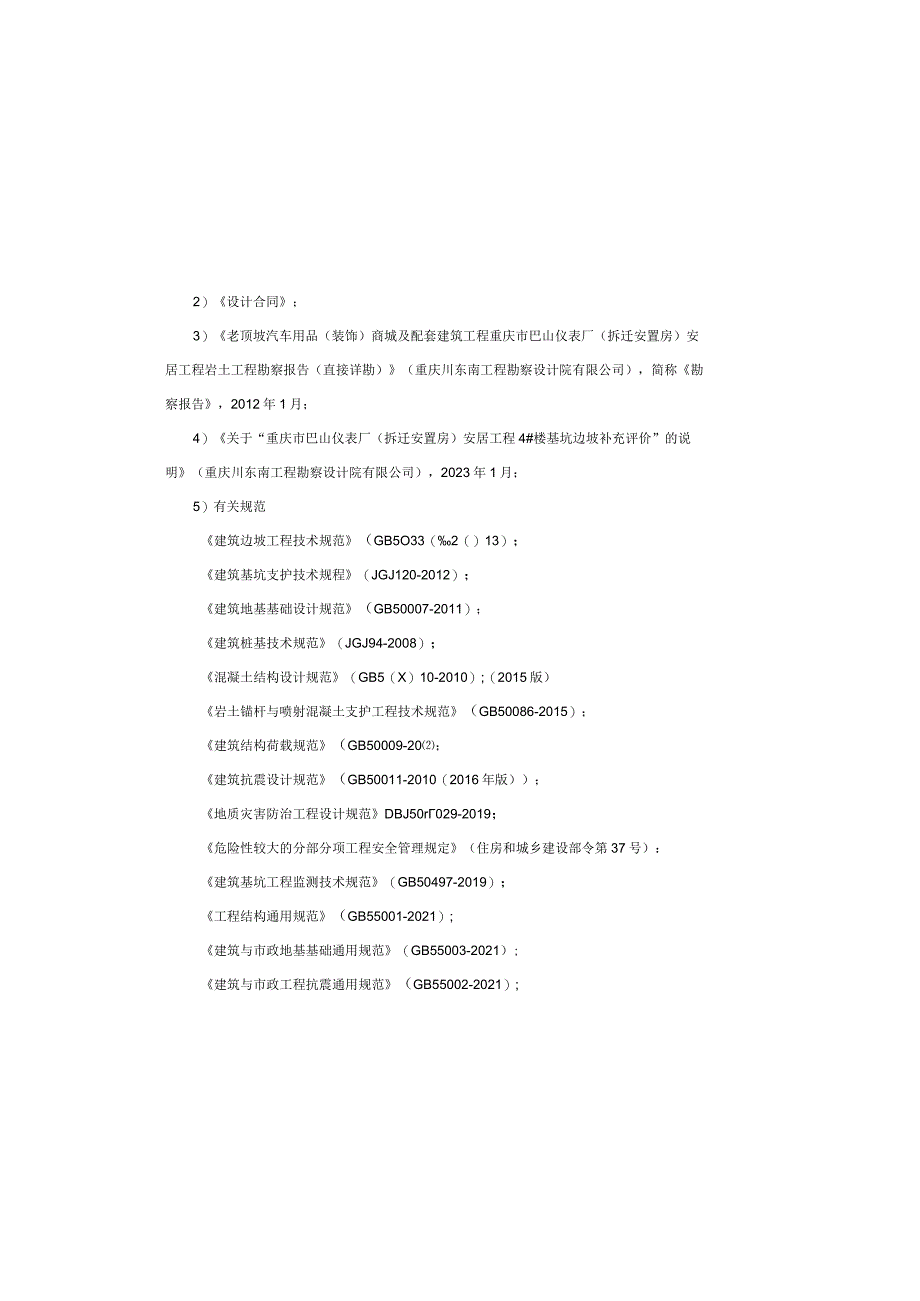

1、2）设计合同；3）老顶坡汽车用品（装饰）商城及配套建筑工程重庆市巴山仪表厂（拆迁安置房）安居工程岩土工程勘察报告（直接详勘）（重庆川东南工程勘察设计院有限公司），简称勘察报告，2012年1月；4）关于“重庆市巴山仪表厂（拆迁安置房）安居工程4#楼基坑边坡补充评价”的说明（重庆川东南工程勘察设计院有限公司），2023年1月；5）有关规范建筑边坡工程技术规范（GB5O33（2（）13）；建筑基坑支护技术规程（JGJ120-2012）；建筑地基基础设计规范（GB50007-2011）；建筑桩基技术规范（JGJ94-2008）；混凝土结构设计规范（GB5（X）10-2010）;（2015版）岩土锚杆与

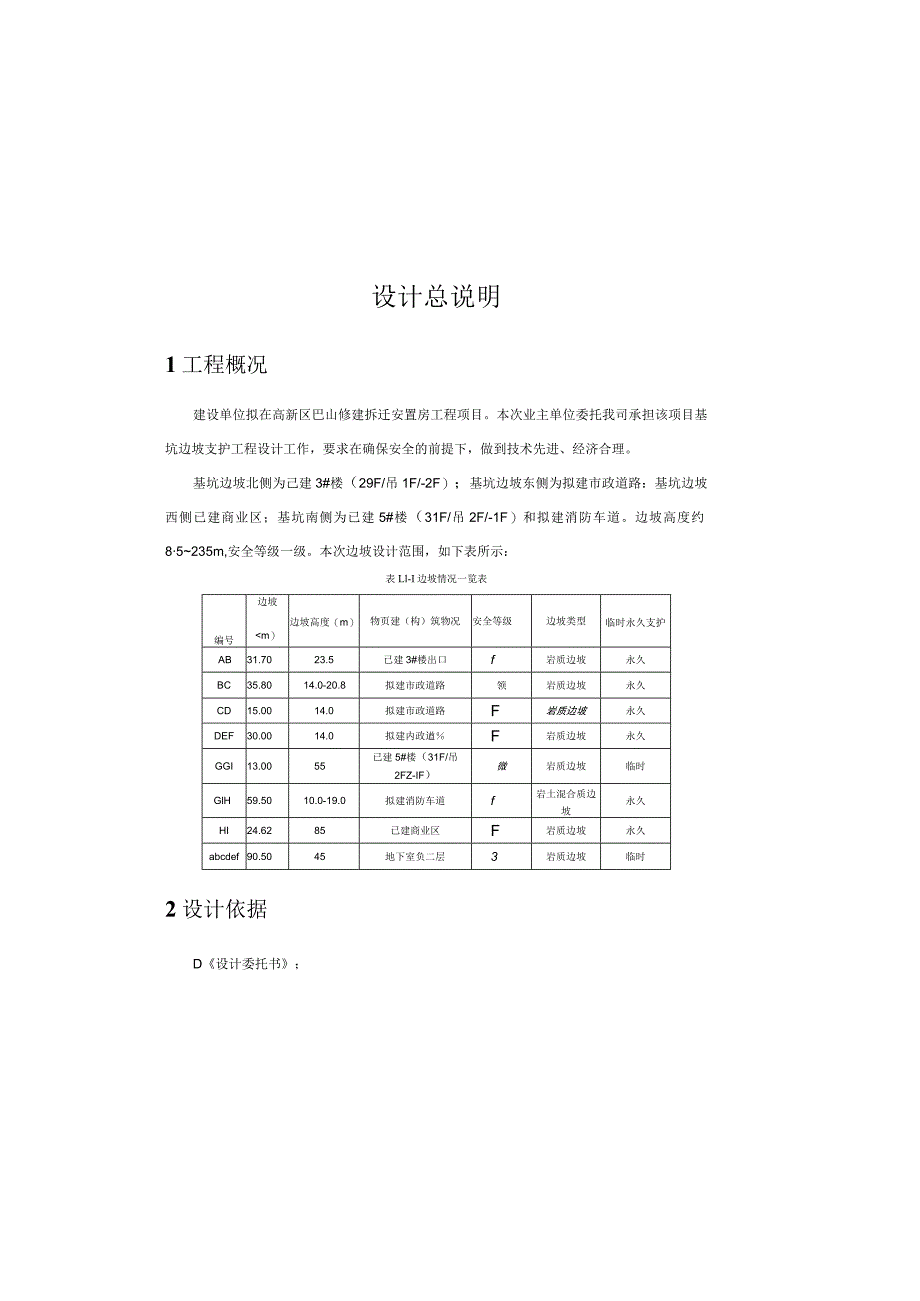

2、喷射混凝土支护工程技术规范（GB50086-2015）；建筑结构荷载规范（GB50009-20；建筑抗震设计规范（GB50011-2010（2016年版）；地质灾害防治工程设计规范DBJ50r029-2019；危险性较大的分部分项工程安全管理规定（住房和城乡建设部令第37号）：建筑基坑工程监测技术规范（GB50497-2019）；工程结构通用规范（GB55001-2021）;建筑与市政地基基础通用规范（GB55003-2021）;建筑与市政工程抗震通用规范（GB55002-2021）;设计总说明1工程概况建设单位拟在高新区巴山修建拆迁安置房工程项目。本次业主单位委托我司承担该项目基坑边坡支护工
3、程设计工作，要求在确保安全的前提下，做到技术先进、经济合理。基坑边坡北侧为己建3#楼（29F/吊1F/-2F）；基坑边坡东侧为拟建市政道路：基坑边坡西侧已建商业区；基坑南侧为已建5#楼（31F/吊2F/-1F）和拟建消防车道。边坡高度约85235m,安全等级一级。本次边坡设计范围，如下表所示：表Ll-I边坡情况一览表编号边坡m）边坡高度（m）物页建（构）筑物况安全等级边坡类型临时永久支护AB31.7023.5已建3#楼出口f岩质边坡永久BC35.8014.0-20.8拟建市政道路领岩质边坡永久CD15.0014.0拟建市政道路F岩质边坡永久DEF30.0014.0拟建内政遒F岩质边坡永久GGI

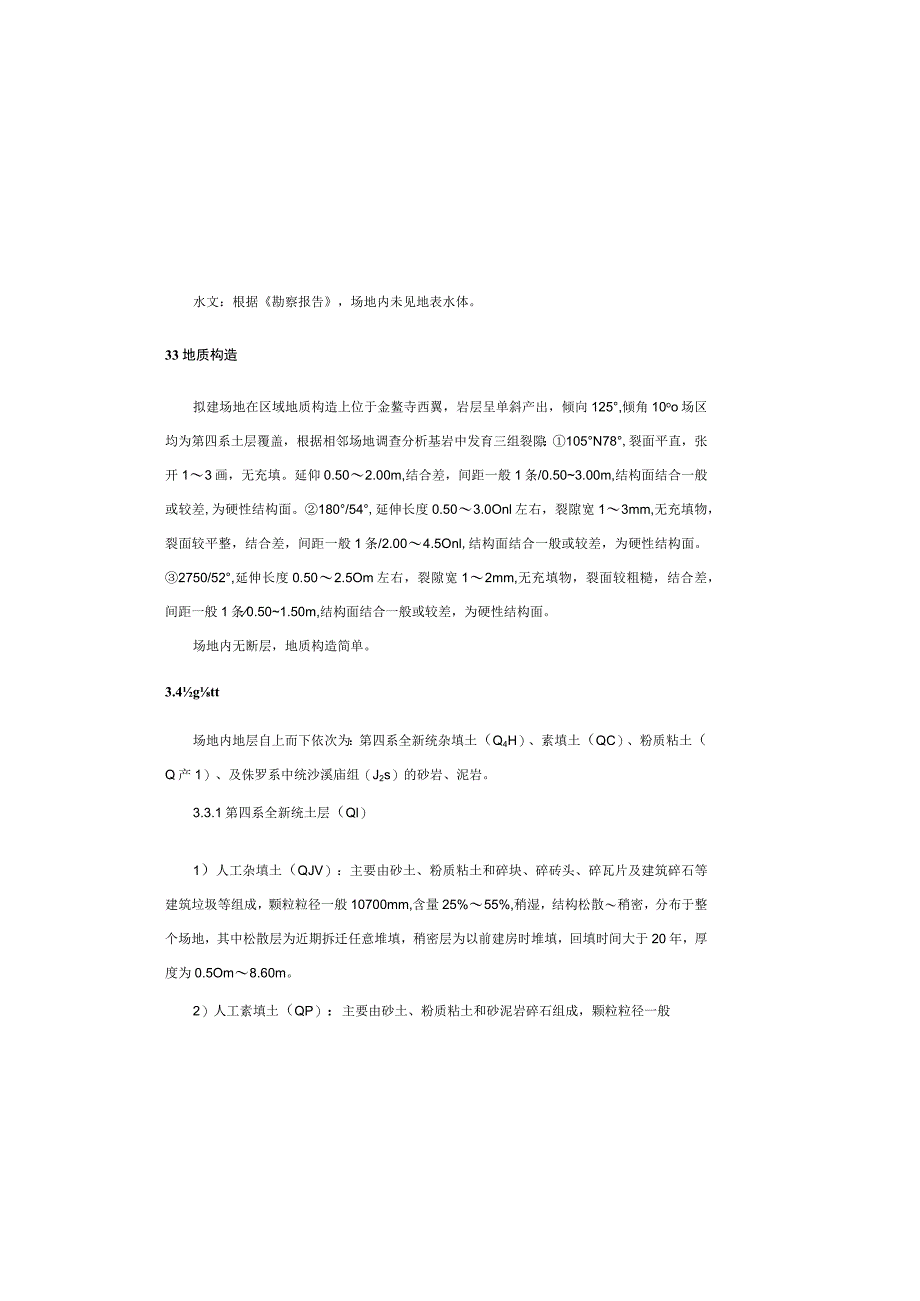

4、13.0055已建5#楼（31F/吊2FZ-IF）微岩质边坡临时GlH59.5010.0-19.0拟建消防车道f岩土混合质边坡永久HI24.6285已建商业区F岩质边坡永久abcdef90.5045地下室负二层3岩质边坡临时2设计依据D设计委托书；水文：根据勘察报告，场地内未见地表水体。33地质构造拟建场地在区域地质构造上位于金鳌寺西翼，岩层呈单斜产出，倾向125,倾角10oo场区均为第四系土层覆盖，根据相邻场地调查分析基岩中发育三组裂隙：105N78,裂面平直，张开13画，无充填。延仰0.502.00m,结合差，间距一般1条/0.503.00m,结构面结合一般或较差,为硬性结构面。180/5
5、4,延伸长度0.503.0Onl左右，裂隙宽13mm,无充填物，裂面较平整，结合差，间距一般1条/2.004.5Onl,结构面结合一般或较差，为硬性结构面。2750/52,延伸长度0.502.5Om左右，裂隙宽12mm,无充填物，裂面较粗糙，结合差，间距一般1条0.501.50m,结构面结合一般或较差，为硬性结构面。场地内无断层，地质构造简单。3.4gtt场地内地层自上而下依次为：第四系全新统杂填土（Q4H）、素填土（QC）、粉质粘土（Q产1）、及侏罗系中统沙溪庙组（J2s）的砂岩、泥岩。3.3.1第四系全新统土层（Ql）1）人工杂填土（QJV）：主要由砂土、粉质粘土和碎块、碎砖头、碎瓦片及建
6、筑碎石等建筑垃圾等组成，颗粒粒径一般10700mm,含量25%55%,稍湿，结构松散稍密，分布于整个场地，其中松散层为近期拆迁任意堆填，稍密层为以前建房时堆填，回填时间大于20年，厚度为0.5Om8.60m。2）人工素填土（QP）：主要由砂土、粉质粘土和砂泥岩碎石组成，颗粒粒径一般混凝土结构通用规范（GB550082021）;建筑边坡工程施工质量验收标准（TZS0（）4i-2019）o3工程地质条件3.1场地位于城区内，原始地形为浅丘斜坡地带。场区内大部分房屋已拆迁完，地块内有部分建筑未拆迁，但依规划该处建筑将拆除。地块总体呈东北高西南低，地形坡度较平缓，斜坡坡角一般为10,局部地段可达30,
7、场地中间地段经拆迁后较平坦。32气象与水文气象：重庆市大渡口区属亚热带季风气候，温暖湿润，雨量充沛。具冬暖夏热，秋雨连绵,无霜期长,多云多雾的特点。据重庆气象局统计资料,该地区多年平均气温175I8.5C,极端最高温43.0C（2006年8月10B）,极端最低温-2.9（1977年1月30日）。年平均气温1&3C,雾日平均3046d,最多达148d。多年平均相对湿度80%,绝对湿度17.60mb地区多年年平均降水量1201.5mm,最多达1750.6mm（1963年），最少只有720.Omm（1966年）。日最大降雨量266.6Omm（2007年7月17日），最大时降雨量达38.8mm,多年平
8、均最大日降水量125.0mmo历年平均蒸发量在953.21398.6mm之间，平均日照时数1327.5h在一年中的各月之间，各季度之间差异明显，下半年（5-10月）降水量占全年的79%,而冬春半年（U月d月）仅占21%,四季分配是夏季最多占有41%,春秋次之分别为28%和26%,冬季最少只占有5%。中等风化带：岩芯多呈长柱状、短柱状，少许块状、碎块状，岩石断面新鲜，岩质较硬。中等风化带顶界埋深0.5m(ZKlOlZKlO6)13.8Om(ZK22)。顶界标高313.24m(ZK109)361.86m(ZK83)。3.6 三S三t根据中国地震动参数区划图(GB18306-2015)和建筑抗震设计
9、规范GB50011-2010(2016年版)，建筑场地抗震设防烈度为6,设计基本地震加速度值为0.05g,设计地震分为第一组。又据建筑工程抗震设防分类标准(GB50023-2008),拟建物抗震设防分类为标准设防。3.7 水文地质条件场区属浅丘斜坡地貌，场区东高西低，总体由东向西倾斜，原地形有利于地表水、大气降水排泄。场区大气降水主要顺斜坡汇集于场地中部地势低洼处。由于该处建筑修建年代较久远，故部分地下水排水管道发生堵塞，改变了原地表水及地下水排泄通道。地表水及雨水积集于人工填土中，大部分地表水及雨水沿填土底部原地形面排出往地势低洼处，少部分在土层中形成暂时性上层滞水，地下水主要由溪沟地表水及
10、雨水补给。此类地下水水量小，随季节变化，雨季水量较大，旱季水量小，甚至干枯。风化裂隙水分布于基岩强风化带及中等风化带内，大气降水通过裂隙向下渗入，在场地低洼处富集形成，该类型地下水受基岩裂隙控制，分布不连续，含水量变化较大。IO-100mm,含量10%40%,稍湿，结构松散稍密，分布于整个场地，多为拆迁后居民用作种植土，回填时间大于20年。本次钻探施工在部分钻孔均有揭露，厚度为0.5Om12.90m。3)粉质粘土(QF7)：为残坡积成因，为紫红色，可塑状，切面稍有光泽，无摇震反应，干强度中等及韧性中等。厚度为0.6Om5.60。3.3.2侏罗系中统沙溪庙组(J2s)区内基岩为泥岩和砂岩，以砂岩
11、为主要岩层。1)砂岩：灰白色、灰黄色、灰绿色，细中粒结构，中厚层状构造。主要矿物成分为长石、石英及少许云母等，钙泥质胶结，局部含泥质条带、团块。分布于场地南侧和东南侧，单层厚度1.1Om25.00m。2)泥岩：紫红色、暗紫红色，泥质结构，中厚层状构造，局部含砂质成分较重,含灰绿色团块。分布于大部分场地，单层厚度0.3Om30.70m。35基岩顶界面及基岩风化带特征场地均被第四系土层覆盖，2#地块大部分基岩出露，钻孔基岩顶面埋深0.0Om(ZKlOlZKll0、ZKlI2ZKu5、ZK99)12.9Om(ZK22),场地基岩面标高336.21m(ZK86)373.06m(ZK83)；基岩面坡角一
12、般525,局部地段为陡坎。按(GB500212001,2009年版)规范将钻探深度范围内的基岩划分为强风化带、中等风化带。强风化带：风化裂隙发育，岩芯呈块状、碎块状，岩质软。厚度0.50m(ZKlOIZKlO5、ZK50)4.9Om(ZK27)。岩、士名称“岩石单轴抗压强度(MPa)P(kNn)a地基承载力特征值(kPa)抗翦强度参数基底摩擦系数.天然+饱和“cA)素填土，天然+Od20d5*28*.0.25，饱和.y21*.3*p23打0.25粉质“黏土，天然.P19.6,150*.“0.25,饱和y20.Op33强风化泥岩J4-24.3*，300*，d0.30飘化砂Jy24.1*500*O
13、P0.35，中风化泥岩”6.3，y25.6“1400-533P30.40.40中风化砂岩JP16.24.7%4380+14O536.2“0.50.表4-2岩土参数表二V：地层等效内摩擦角府()，7阳廿嬲K(IW/Q/南坪殿mM),粮苦蹦洵(kPa),素填土，11f6pd粉质黏土m=16“3中风化泥岩“5MK=70p400“中风化砂1.Xj石“5的K=330，800“表4-3岩土参数表三3X水土腐蚀性评价水腐蚀性评价：根据岩土工程勘察规范GB50021-2001（2009年版）及周边场地经验，场地为II类干湿交替环境，本场地水对混凝土结构腐蚀性为微腐蚀，对钢筋混凝土结构中钢筋的腐蚀性为微腐蚀性。
14、饨性评价：场地岩土体主要为素填土、粉质范土和砂岩、泥岩，本次勘察取了1组粉质黏土和1组素填土进行腐蚀性分析，根据本次勘察土的腐蚀性试验报告及工程经验，按岩土工程勘察规范GB50021-2001（2009版），场地环境类型为H类，拟建场地土层对混凝土结构、钢筋混凝土结构中的钢筋具有微腐蚀性，对钢结构为微腐蚀性。3.9不良地质现象及地质灾害及不利埋藏物经对现场实际调查和钻探，场区内未见崩塌、滑坡、泥石流、岩溶、地面沉降等不良地质，无地质灾害。根据钻探揭露及调查访问，场区无古河道、沟浜、墓穴、防空洞等对工程不利的埋藏物。素填土中局部含大块石等不利埋藏物。场地总、体上稳定性良好。4设计参数根据勘察报告并根据相关规范及工程经验，支护工程设计有关参数取值如下：表，1-1岩土参数表-2.BC、DEF段基坑边坡边坡位于拟建场地内西侧，3剖面控制。该边坡为挖方岩质边坡：该边坡为永久性边坡，工程安全等级为一级。岩质边坡与裂隙LX3呈小角度相交（赤平投影图如下），边坡稳定性主要由裂隙LX3控制。边坡破裂角为52。
