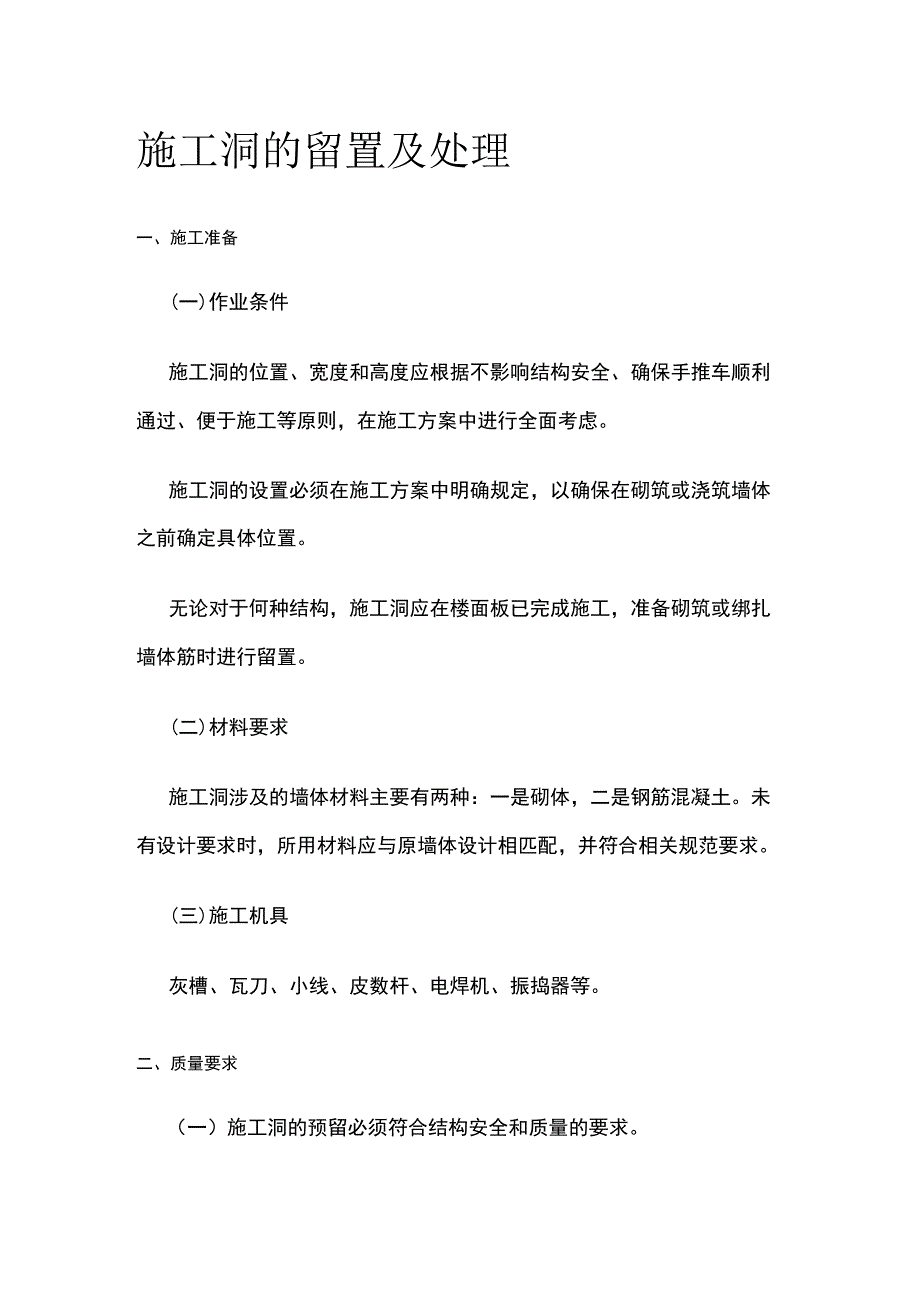

1、施工洞的留置及处理一、施工准备(一)作业条件施工洞的位置、宽度和高度应根据不影响结构安全、确保手推车顺利通过、便于施工等原则，在施工方案中进行全面考虑。施工洞的设置必须在施工方案中明确规定，以确保在砌筑或浇筑墙体之前确定具体位置。无论对于何种结构，施工洞应在楼面板已完成施工，准备砌筑或绑扎墙体筋时进行留置。(二)材料要求施工洞涉及的墙体材料主要有两种：一是砌体，二是钢筋混凝土。未有设计要求时，所用材料应与原墙体设计相匹配，并符合相关规范要求。(三)施工机具灰槽、瓦刀、小线、皮数杆、电焊机、振捣器等。二、质量要求（一）施工洞的预留必须符合结构安全和质量的要求。（二）施工洞填塞所用材料必须符合设计

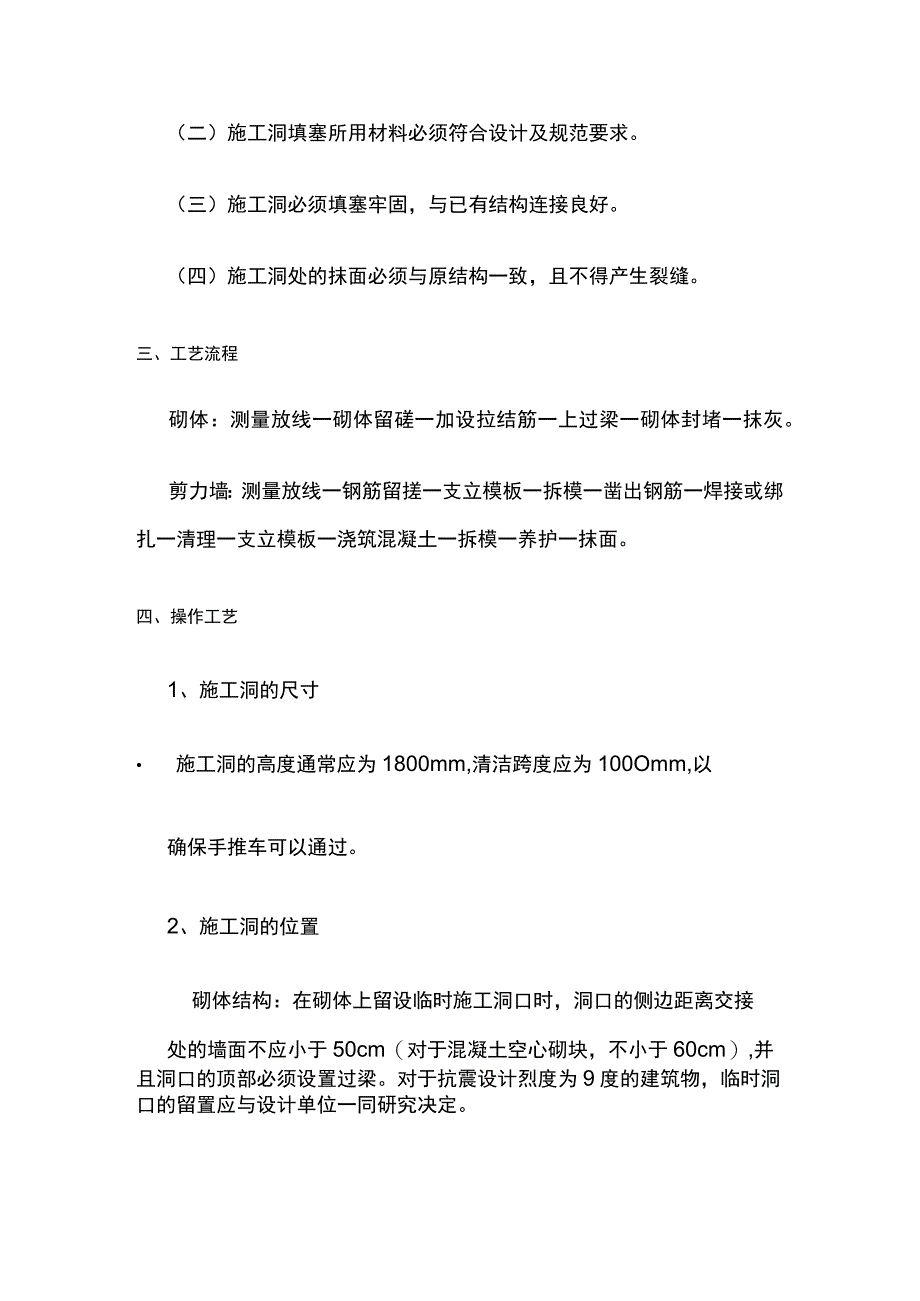

2、及规范要求。（三）施工洞必须填塞牢固，与已有结构连接良好。（四）施工洞处的抹面必须与原结构一致，且不得产生裂缝。三、工艺流程砌体：测量放线一砌体留磋一加设拉结筋一上过梁一砌体封堵一抹灰。剪力墙：测量放线一钢筋留搓一支立模板一拆模一凿出钢筋一焊接或绑扎一清理一支立模板一浇筑混凝土一拆模一养护一抹面。四、操作工艺1、施工洞的尺寸施工洞的高度通常应为1800mm,清洁跨度应为100Omm,以确保手推车可以通过。2、施工洞的位置砌体结构：在砌体上留设临时施工洞口时，洞口的侧边距离交接处的墙面不应小于50cm（对于混凝土空心砌块，不小于60cm）,并且洞口的顶部必须设置过梁。对于抗震设计烈度为9度的建筑

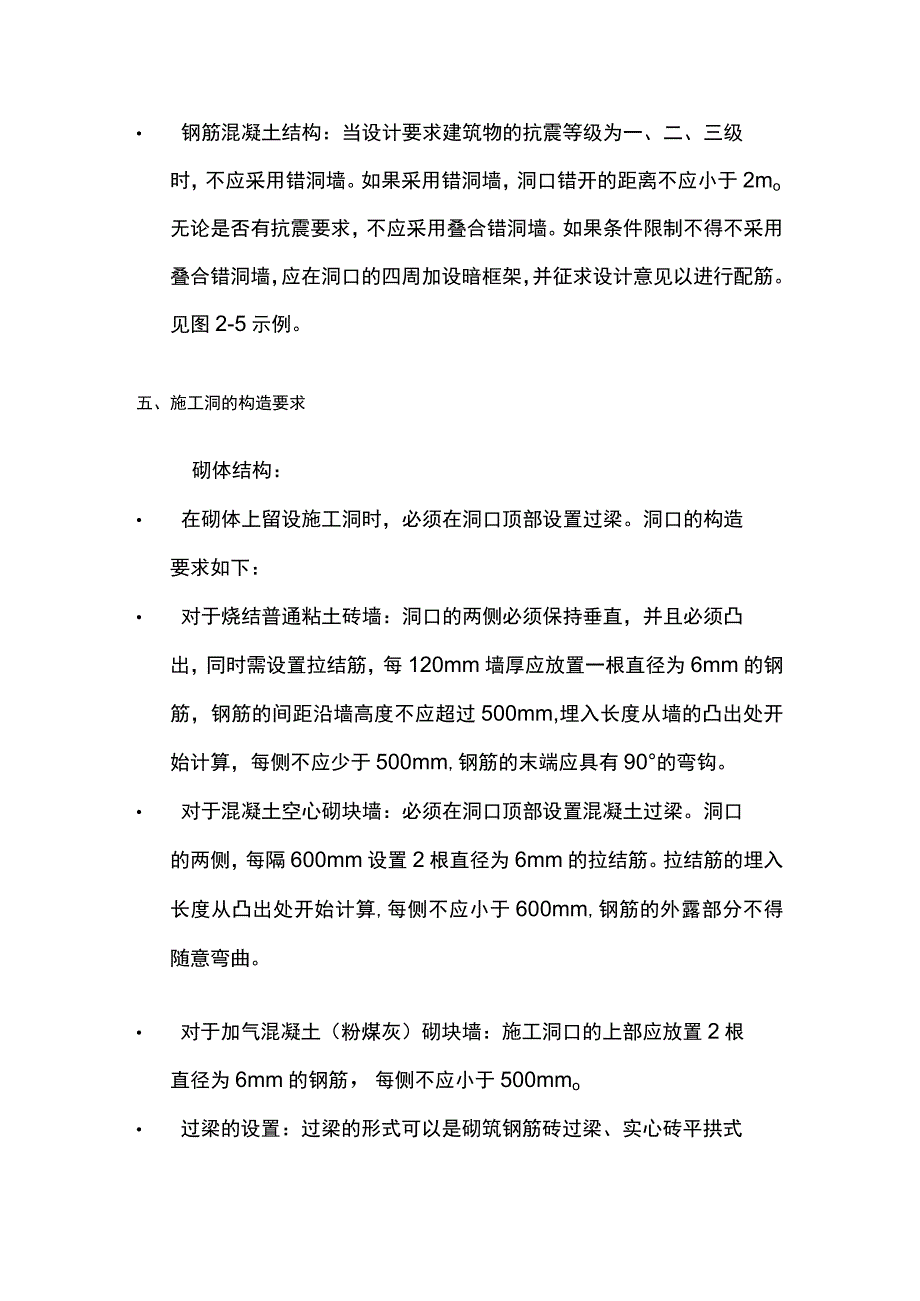

3、物，临时洞口的留置应与设计单位一同研究决定。 钢筋混凝土结构：当设计要求建筑物的抗震等级为一、二、三级时，不应采用错洞墙。如果采用错洞墙，洞口错开的距离不应小于2mo无论是否有抗震要求，不应采用叠合错洞墙。如果条件限制不得不采用叠合错洞墙，应在洞口的四周加设暗框架，并征求设计意见以进行配筋。见图2-5示例。五、施工洞的构造要求砌体结构： 在砌体上留设施工洞时，必须在洞口顶部设置过梁。洞口的构造要求如下： 对于烧结普通粘土砖墙：洞口的两侧必须保持垂直，并且必须凸出，同时需设置拉结筋，每120mm墙厚应放置一根直径为6mm的钢筋，钢筋的间距沿墙高度不应超过500mm,埋入长度从墙的凸出处开始计算，
4、每侧不应少于500mm,钢筋的末端应具有90的弯钩。 对于混凝土空心砌块墙：必须在洞口顶部设置混凝土过梁。洞口的两侧，每隔600mm设置2根直径为6mm的拉结筋。拉结筋的埋入长度从凸出处开始计算,每侧不应小于600mm,钢筋的外露部分不得随意弯曲。 对于加气混凝土（粉煤灰）砌块墙：施工洞口的上部应放置2根直径为6mm的钢筋，每侧不应小于500mmo 过梁的设置：过梁的形式可以是砌筑钢筋砖过梁、实心砖平拱式过梁、或者现浇或预制混凝土过梁。选择过梁长度时，必须确保每侧不少于25Omm的支承长度。过梁的断面尺寸和配筋必须根据计算确定。2.钢筋混凝土结构：在钢筋混凝土墙上留设施工洞，如果没有暗框架,必
5、须在洞口的顶部设置过梁。过梁的钢筋应根据计算配置，并必须得到设计人员的同意。过梁的钢筋不应少于下述构造要求：在八度地震区，不得少于l2,锚固长度不得少于40a和600mm。每侧的箍筋直径不得小于6,纵向钢筋的端头如下图所示。洞口的两侧应设置竖向构造钢筋，每侧不得少于2l0,锚固长度不得少于30do洞口处原墙体的水平和竖向配筋应断开，断开长度（即外露长度）不得小于40d0六、施工洞的填筑方法砌体墙体洞口的填充：在填充临时洞口时，必须清除墙面上的沙浆、泥浆和杂物，然后用水湿润，接下来使用与原墙相同的砖块或砌块进行严密的填充。当墙体使用混凝土空心砌块材料时，砌筑砂浆的强度等级应提高一级。洞口的顶部应
6、斜砌，以确保洞口的封堵紧密。现浇混凝土墙体洞口的填充：在堵洞之前，首先要将嵌入墙体内的预留钢筋凿除，然后调直并按规范的要求焊接或绑扎到墙体的钢筋上。除非与设计部门商定使用砌体来堵洞，否则通常应使用与墙体相同强度等级的混凝土进行浇灌。为防止裂缝的产生，填筑混凝土应用补偿收缩混凝土。该种混凝土经714d的湿润养护,将其膨胀率控制在0.050.08%之间，可获得0.51.2Nmm2的自应力，使混凝土处于受压状态，以达到补偿混凝土的全部或大部分收缩，达到防止开裂的目的。其配比需通过试验确定。七、施工洞缝隙处理为了避免在施工洞周围产生裂缝，施工人员需要严格遵守以下工艺步骤：砌筑墙体：（1）保证砂浆的配比准确，确保墙体的灰缝充实、均匀且一致。（2）确保砂浆的强度和墙体的固化程度与已砌好的墙体保持一致。（3）如果施工洞抹灰的时间晚于墙体抹灰，确保抹灰时的接缝位置距离洞口至少30cmo（4）在底灰抹完后，务必等待其干燥后再进行面层灰的抹布。如果底灰出现裂纹，需要先贴上专用无纺布，然后再进行抹布。.混凝土墙体：Q）清理掉附着在钢筋上的灰浆、锈迹等，确保混凝土缝隙被毛刺清除，石子露出表面。（2）混凝土的配合比必须准确，绝不允许人工随意混合。另外，当制作施工洞模板时，需要将模板使其周围50mm范围内凹进5mm,以便在后期处理裂缝时使用布料和刮胶。
