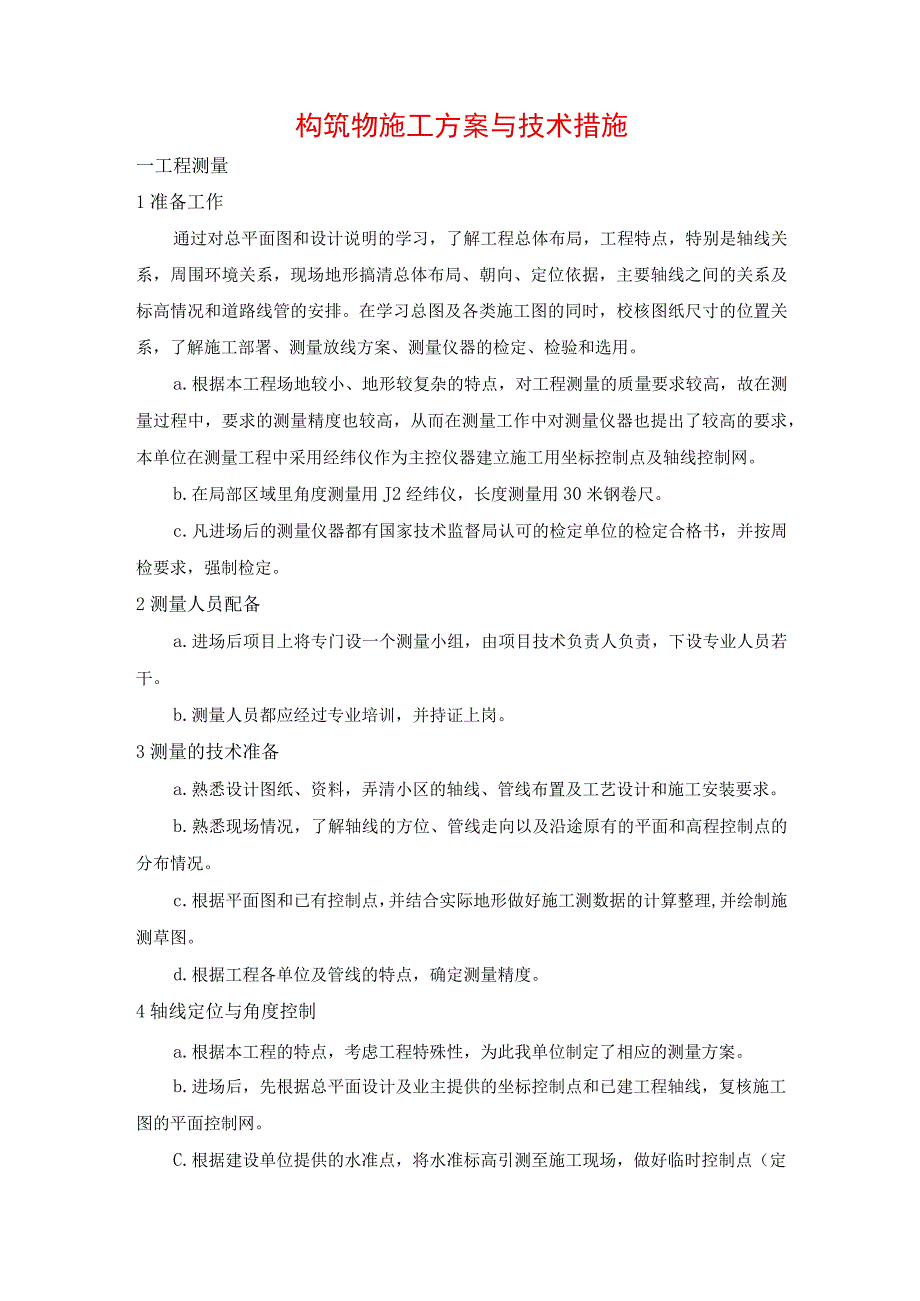

1、构筑物施工方案与技术措施一工程测量1准备工作通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，特别是轴线关系，周围环境关系，现场地形搞清总体布局、朝向、定位依据，主要轴线之间的关系及标高情况和道路线管的安排。在学习总图及各类施工图的同时，校核图纸尺寸的位置关系，了解施工部署、测量放线方案、测量仪器的检定、检验和选用。a.根据本工程场地较小、地形较复杂的特点，对工程测量的质量要求较高，故在测量过程中，要求的测量精度也较高，从而在测量工作中对测量仪器也提出了较高的要求，本单位在测量工程中采用经纬仪作为主控仪器建立施工用坐标控制点及轴线控制网。b.在局部区域里角度测量用J2经纬仪，长度测量
2、用30米钢卷尺。c.凡进场后的测量仪器都有国家技术监督局认可的检定单位的检定合格书，并按周检要求，强制检定。2测量人员配备a.进场后项目上将专门设一个测量小组，由项目技术负责人负责，下设专业人员若干。b.测量人员都应经过专业培训，并持证上岗。3测量的技术准备a.熟悉设计图纸、资料，弄清小区的轴线、管线布置及工艺设计和施工安装要求。b.熟悉现场情况，了解轴线的方位、管线走向以及沿途原有的平面和高程控制点的分布情况。c.根据平面图和已有控制点，并结合实际地形做好施工测数据的计算整理,并绘制施测草图。d.根据工程各单位及管线的特点，确定测量精度。4轴线定位与角度控制a.根据本工程的特点，考虑工程特殊

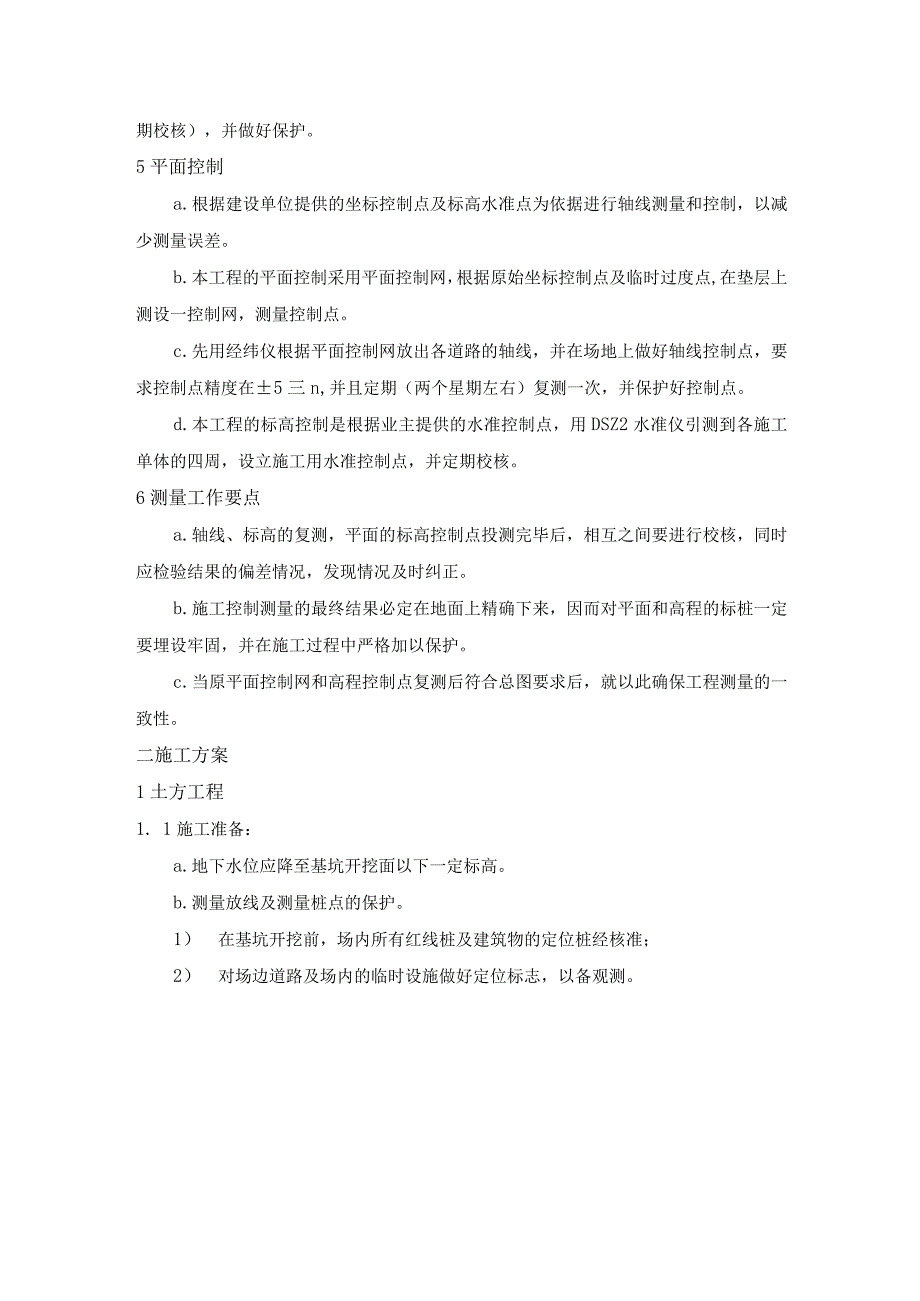

3、性，为此我单位制定了相应的测量方案。b.进场后，先根据总平面设计及业主提供的坐标控制点和已建工程轴线，复核施工图的平面控制网。C.根据建设单位提供的水准点，将水准标高引测至施工现场，做好临时控制点（定期校核），并做好保护。5平面控制a.根据建设单位提供的坐标控制点及标高水准点为依据进行轴线测量和控制，以减少测量误差。b.本工程的平面控制采用平面控制网，根据原始坐标控制点及临时过度点,在垫层上测设一控制网，测量控制点。c.先用经纬仪根据平面控制网放出各道路的轴线，并在场地上做好轴线控制点，要求控制点精度在5三n,并且定期（两个星期左右）复测一次，并保护好控制点。d.本工程的标高控制是根据业主提供
4、的水准控制点，用DSZ2水准仪引测到各施工单体的四周，设立施工用水准控制点，并定期校核。6测量工作要点a.轴线、标高的复测，平面的标高控制点投测完毕后，相互之间要进行校核，同时应检验结果的偏差情况，发现情况及时纠正。b.施工控制测量的最终结果必定在地面上精确下来，因而对平面和高程的标桩一定要埋设牢固，并在施工过程中严格加以保护。c.当原平面控制网和高程控制点复测后符合总图要求后，就以此确保工程测量的一致性。二施工方案1土方工程1. 1施工准备：a.地下水位应降至基坑开挖面以下一定标高。b.测量放线及测量桩点的保护。1） 在基坑开挖前，场内所有红线桩及建筑物的定位桩经核准；2） 对场边道路及场内

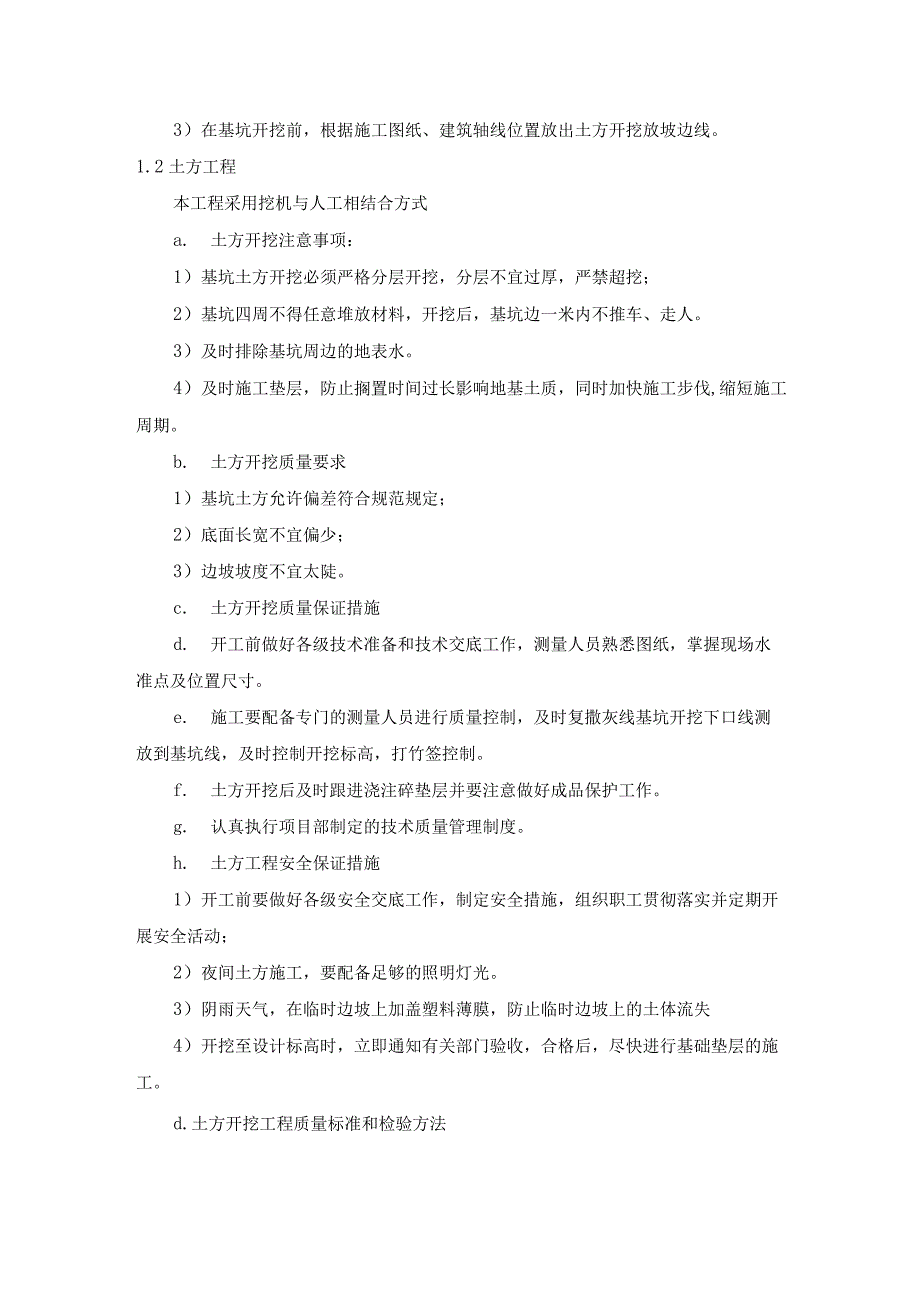

5、的临时设施做好定位标志，以备观测。3）在基坑开挖前，根据施工图纸、建筑轴线位置放出土方开挖放坡边线。1.2土方工程本工程采用挖机与人工相结合方式a. 土方开挖注意事项：1）基坑土方开挖必须严格分层开挖，分层不宜过厚，严禁超挖；2）基坑四周不得任意堆放材料，开挖后，基坑边一米内不推车、走人。3）及时排除基坑周边的地表水。4）及时施工垫层，防止搁置时间过长影响地基土质，同时加快施工步伐,缩短施工周期。b. 土方开挖质量要求1）基坑土方允许偏差符合规范规定；2）底面长宽不宜偏少；3）边坡坡度不宜太陡。c. 土方开挖质量保证措施d. 开工前做好各级技术准备和技术交底工作，测量人员熟悉图纸，掌握现场水准
6、点及位置尺寸。e. 施工要配备专门的测量人员进行质量控制，及时复撒灰线基坑开挖下口线测放到基坑线，及时控制开挖标高，打竹签控制。f. 土方开挖后及时跟进浇注碎垫层并要注意做好成品保护工作。g. 认真执行项目部制定的技术质量管理制度。h. 土方工程安全保证措施1）开工前要做好各级安全交底工作，制定安全措施，组织职工贯彻落实并定期开展安全活动；2）夜间土方施工，要配备足够的照明灯光。3）阴雨天气，在临时边坡上加盖塑料薄膜，防止临时边坡上的土体流失4）开挖至设计标高时，立即通知有关部门验收，合格后，尽快进行基础垫层的施工。d.土方开挖工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及主控项
7、目I基底土性应符合设计要观察检查及2边坡、表面坡度应符合设计要观察或坡度3标高偏差柱基、基坑、基槽-500mm水准仪检查挖方场地平整度人工30机械50管沟-500Mi/殴、而甘且*-5004长度、宽度（由柱基、基坑、基槽-50+200mm经纬仪和钢尺检查设计中心线向两边量）偏差人工TOo+3001乙刀吻Jcl十罡机械-150+500管沟0100一般项目1表面平整度柱基、基坑、基槽20mm靠尺和楔形挖方场地平整人工20机械50管沟20地（路）面基层20注：*为地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层2土方回填为了保证地基不受侵扰及创造结构施工工作面，在基础工程施工完成后经隐
8、蔽工程验收的及时进行土方回填。a.基坑回填条件:基坑回填时，基础工程应经过验收，回填土已落实，要求回填土采用无有机质和腐蚀质的土壤，并符合最佳含水量的要求，粘结土以手捏成团，落地开花为宜，基坑内无明显积水。b.施工方法：回填土从场地最低部分开始，由一端向别一端自下而上分层铺填，每层虚铺厚度不大于30CMo土方回填采用人工填土，用手推车送土，以人工用铁锹、耙、锄等工具进行回填，深浅相连时，先填深坑槽，相平后与浅坑全面分层填实。在夯实或压平后，对每层回填土的质量检查检验。c.回填土施工注意事项：回填土应考虑到天气对回填土的影响，必要时应采取暂停回填土或采用防水覆盖措施。要控制好回填土的质量，严禁使
9、用淤泥或含水量过大的淋湿土回填土，当回填土被雨水浸、淋时，回填前应将其表层土铲去，发现有机杂质随时清除。大块土应先敲碎再填。d.土方回填工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1基底处理必须符合设计要求和现行国家及行业有关标准的规定观察检查及检查施工记录2分层压实系数必须符合设计要求检查试验记录3边坡坡度应符合设计要求和现行国家及行业有关标准与施工技术措施规定观察或坡度尺检查4标高偏差柱基、基坑、基槽-500mm水准仪检查场地平整人工30机械50管沟-500地（路）面基层-500一般项目1回填土料应符合设计要求观察检查或取样试验分层厚度及含水量应符合设计要求观察
10、检查及检查3表面平偿度柱基、基坑、基槽20mm靠尺和楔形塞尺检查挖方场地平整人工.20机械30管沟20地（路）面基层20三混凝土工程1混凝土工程1.1混凝土供应现场设置一台JGZ350型碎搅拌机进行搅拌，并用机动翻斗车运至浇筑地点。1.2碎的浇筑、振捣基础碎均一次性浇筑，不设施工缝。施工过程中，要注意浇筑速度、厚度。振捣碎时，每一振点的振捣延续时间，应使碎表面呈现浮浆和无气泡产生。当采用插入式振捣器时，应避免碰撞模板；采用表面振动器时，其移动间距应保证振动器的平板能覆盖已振实部分的边缘。在下雨天浇筑施工时，碎浇完毕后要有遮盖措施，以防雨水冲走泥浆影响碎质量。1.3碎的养护碎浇筑完毕后，应在12
11、小时以内对碎加以覆盖和浇水；碎的浇水养护的时间，对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的碎,不得少于7d,对掺用外加剂或有抗渗性要求的碎，不得少于14山浇水次数应能保持碎处于润湿状态；碎的养护用水应与拌制用水相同。1. 4碎的运输和浇筑基础浇筑碎用机动翻斗车运至现场。拌好的碎运到现场时，应及时浇灌，避免出现施工缝。1.5 养护用塑料布或草帘覆盖潮湿养护，部分喷洒养护液。1.6 混凝土原材料及配合比设计质量标准和检验方法类别序号检查项目质量标准甲.位检验方法及器具主控项目1水泥检验水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指
12、标进行复验，其质量必须符合GB175等的规定。当在使用中对水泥质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应进行复验，并按更验结果使用。钢筋混凝土结构、预应力混凝土结构中严禁使用含氯化物的水泥。对大体积混凝土应进行水化热性能检验检查产品合格证出厂检验报告和进场匏验报告2外加剂质量及应用技术混凝土中掺用外加剂的质量及应用技术应符合GB8076、GB50119和有关环境保护等的规定检查产品合格证出厂检验报告和进场复验报告3氯化物及碱含量混凝土中氯化物及碱的总含量应符合GB50010混凝土结构设计规范和设计的要求。对于长期处于潮湿环境的重要混凝土结构所使用的砂、石，应进行碱活汴佥验
13、。砂中氯离子含量应符合下列规定：（1）对于钢筋混凝土用砂，其氯离子含量不得大于0.06%（以干砂的质量百分率计算）（2）对于预应力混凝土用砂，其氯离子含量不得大于0.02%（以干砂的质量百分率计算）检查原材料试验报告和氯化物、碱的总含量计算书4配合比设计混凝土应按JGJ55普通混凝土配合比设计规程的有关规定，根据混凝土强度等级、耐久性和工作性能等要求进行配合比设计。进行抗渗混凝土配合比设计时，尚应增加抗渗性能试验；进行抗冻混凝土配合比设计时，尚应增加抗冻融性能试验检查配合比设计资料1矿物掺合料质量应符合GB1596用于水泥和混凝土中的粉煤灰等的规定，其掺量应通过试验确定检查出厂检验报告和进场复
14、验报告2粗细骨料质量应符合JGJ52普通混凝土用砂、石质量及检验方法标准的规定检查进场复验报告3拌制用水质量宜采用饮用水；当采用其他水源时，水质应符合JGJ63混凝土用水标准的规定。未经处理的海水严禁用于钢筋混凝土和预应力混凝土检查水质试验报告4配合比鉴定及验证首次使用的配合比应进行开盘鉴定，其工作性能应满足设计配合比的要求。开始生产时应至少留置一组标准养护试件,作为验证的依据检查开盘鉴定资料和试件强度试验报告5施工配合比混凝土拌制前，应测定砂、石含水率，并根据测试结果调整材料用量，提出施工配合比检查含水率测试结果和施工配合比通知单1.7 混凝土施工质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1混凝土强度及试件取样留置混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取检查施工记录及试件强度试验报告2抗渗混凝土抗渗混凝土试件应在浇筑地点随机取样；抗渗性能应符合设计要求检查试件抗渗试验报告主控项目3混凝土原材料每盘称量的偏差水泥、掺合料2%检查搅拌记录，复秤
