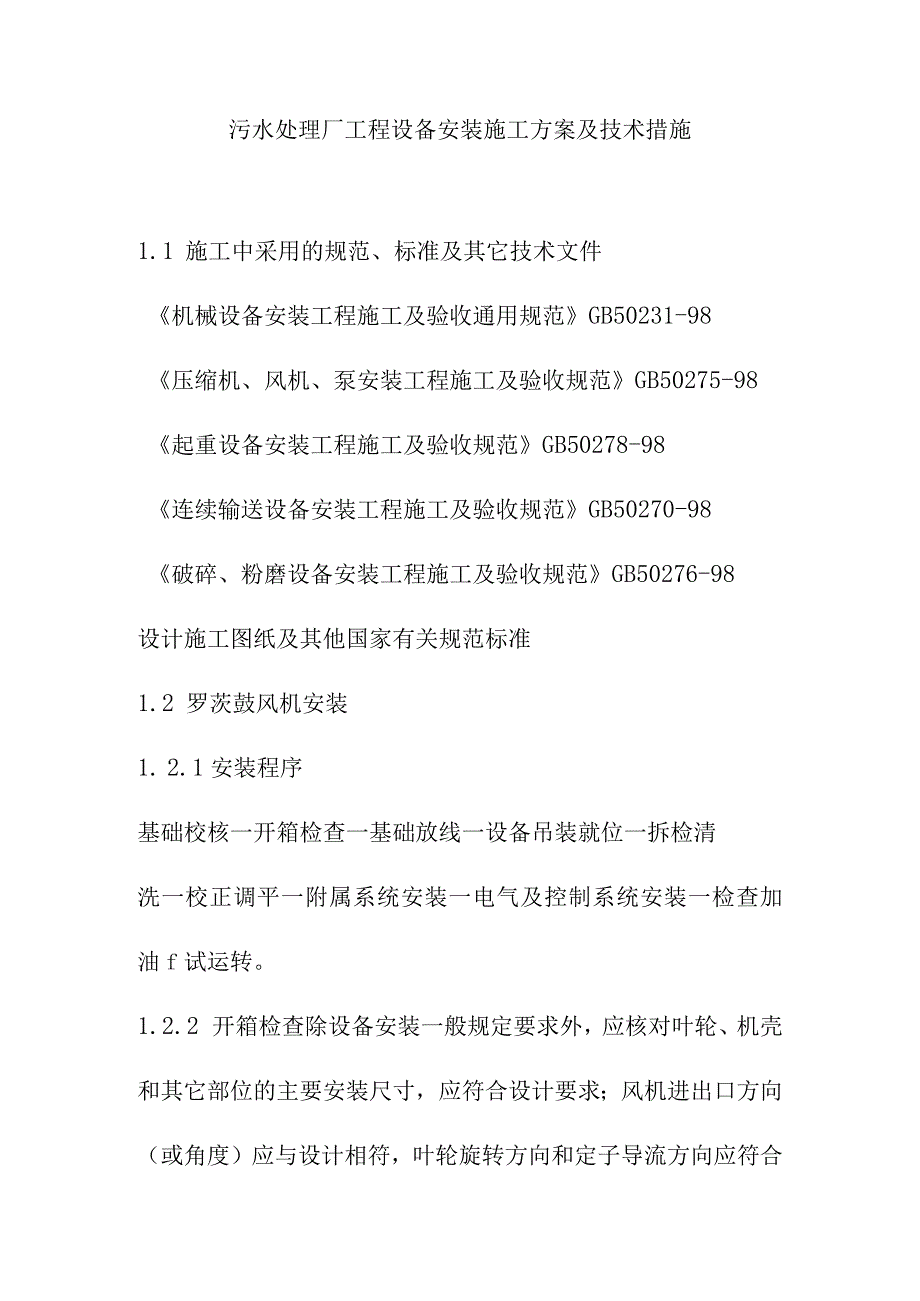

污水处理厂工程设备安装施工方案及技术措施.docx_第1页
第1页 / 共22页

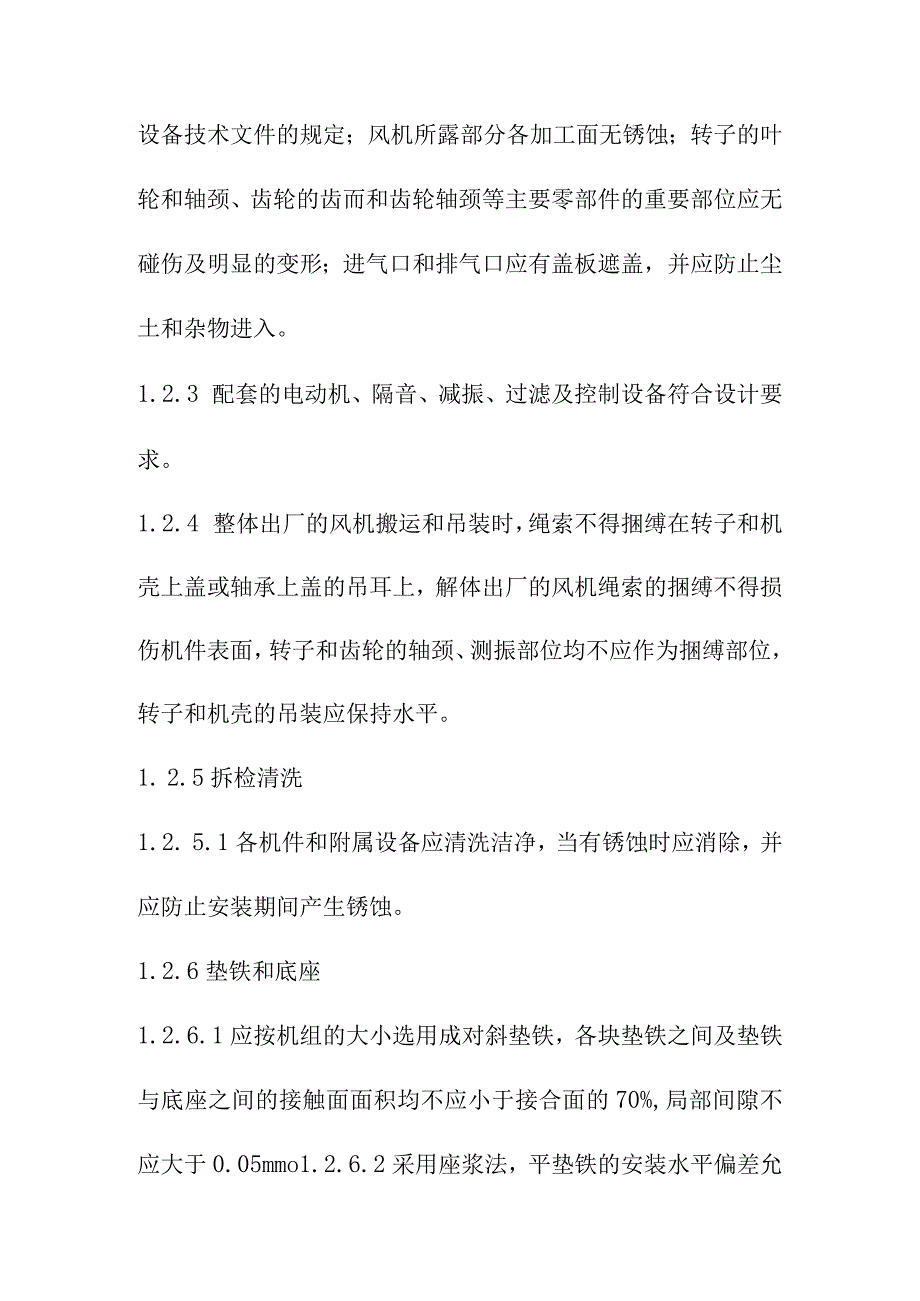

污水处理厂工程设备安装施工方案及技术措施.docx_第2页
第2页 / 共22页

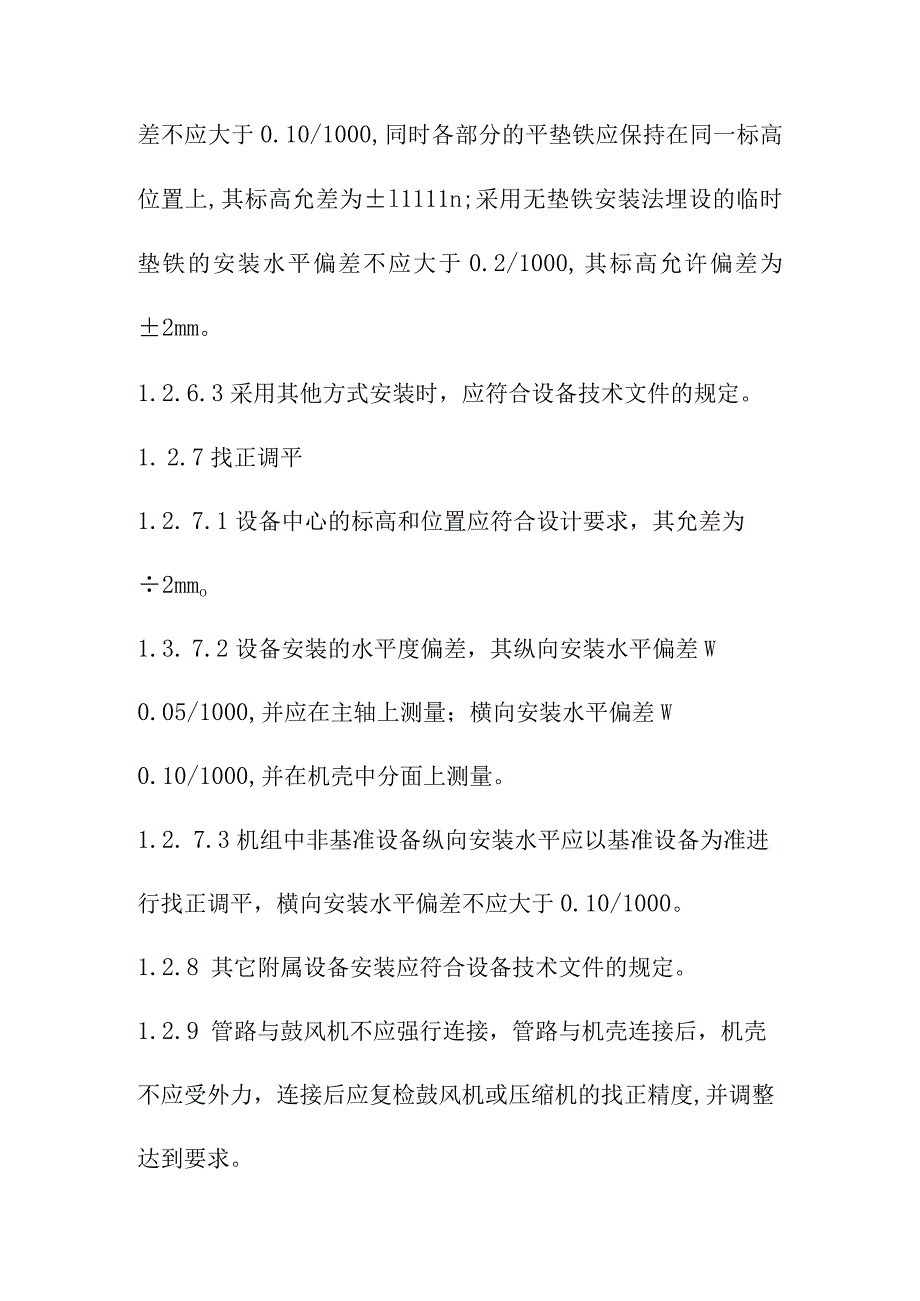

污水处理厂工程设备安装施工方案及技术措施.docx_第3页
第3页 / 共22页
污水处理厂工程设备安装施工方案及技术措施.docx_第4页
第4页 / 共22页
污水处理厂工程设备安装施工方案及技术措施.docx_第5页
第5页 / 共22页
污水处理厂工程设备安装施工方案及技术措施.docx_第6页
第6页 / 共22页
污水处理厂工程设备安装施工方案及技术措施.docx_第7页
第7页 / 共22页
污水处理厂工程设备安装施工方案及技术措施.docx_第8页
第8页 / 共22页
污水处理厂工程设备安装施工方案及技术措施.docx_第9页
第9页 / 共22页
污水处理厂工程设备安装施工方案及技术措施.docx_第10页
第10页 / 共22页
亲,该文档总共22页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《污水处理厂工程设备安装施工方案及技术措施.docx》由会员分享,可在线阅读,更多相关《污水处理厂工程设备安装施工方案及技术措施.docx(22页珍藏版)》请在第壹文秘上搜索。

1、污水处理厂工程设备安装施工方案及技术措施1.1 施工中采用的规范、标准及其它技术文件机械设备安装工程施工及验收通用规范GB50231-98压缩机、风机、泵安装工程施工及验收规范GB50275-98起重设备安装工程施工及验收规范GB50278-98连续输送设备安装工程施工及验收规范GB50270-98破碎、粉磨设备安装工程施工及验收规范GB50276-98设计施工图纸及其他国家有关规范标准1.2 罗茨鼓风机安装1. 2.1安装程序基础校核一开箱检查一基础放线一设备吊装就位一拆检清洗一校正调平一附属系统安装一电气及控制系统安装一检查加油f试运转。1.2.2 开箱检查除设备安装一般规定要求外,应核对

2、叶轮、机壳和其它部位的主要安装尺寸,应符合设计要求;风机进出口方向(或角度)应与设计相符,叶轮旋转方向和定子导流方向应符合设备技术文件的规定;风机所露部分各加工面无锈蚀;转子的叶轮和轴颈、齿轮的齿而和齿轮轴颈等主要零部件的重要部位应无碰伤及明显的变形;进气口和排气口应有盖板遮盖,并应防止尘土和杂物进入。1.2.3 配套的电动机、隔音、减振、过滤及控制设备符合设计要求。1.2.4 整体出厂的风机搬运和吊装时,绳索不得捆缚在转子和机壳上盖或轴承上盖的吊耳上,解体出厂的风机绳索的捆缚不得损伤机件表面,转子和齿轮的轴颈、测振部位均不应作为捆缚部位,转子和机壳的吊装应保持水平。1. 2.5拆检清洗1.2

3、. 5.1各机件和附属设备应清洗洁净,当有锈蚀时应消除,并应防止安装期间产生锈蚀。1.2.6垫铁和底座1.2.6.1应按机组的大小选用成对斜垫铁,各块垫铁之间及垫铁与底座之间的接触面面积均不应小于接合面的70%,局部间隙不应大于0.05mmo1.2.6.2采用座浆法,平垫铁的安装水平偏差允差不应大于0.10/1000,同时各部分的平垫铁应保持在同一标高位置上,其标高允差为l1111n;采用无垫铁安装法埋设的临时垫铁的安装水平偏差不应大于0.2/1000,其标高允许偏差为2mm。1.2.6.3采用其他方式安装时,应符合设备技术文件的规定。1. 2.7找正调平1.2. 7.1设备中心的标高和位置应

4、符合设计要求,其允差为2mmo1.3. 7.2设备安装的水平度偏差,其纵向安装水平偏差W0.05/1000,并应在主轴上测量;横向安装水平偏差W0.10/1000,并在机壳中分面上测量。1.2. 7.3机组中非基准设备纵向安装水平应以基准设备为准进行找正调平,横向安装水平偏差不应大于0.10/1000。1.2.8 其它附属设备安装应符合设备技术文件的规定。1.2.9 管路与鼓风机不应强行连接,管路与机壳连接后,机壳不应受外力,连接后应复检鼓风机或压缩机的找正精度,并调整达到要求。1.2.10 按照设备技术文件的规定,对所有油管润滑点密封、控制和与油接触的零部件进行循环冲洗。1.2.11 试运转

5、前检查要求1.2.11.1 按设备技术文件的规定加注润滑油(剂)。1.2.11.2 润滑、密封和控制等系统的连锁装置,机组的防喘振装置,水路系统的调节装置以及阀门、仪表均应灵敏可靠,并符合设备技术文件要求。1.2.11.3 主机的进气管和与其连接的有关设备应清扫洁净。1.2.11.4电动机转向应符合设备技术文件的规定。1. 2.11.5盘动主机转子应无卡阻和碰刮现象。1.1. 11.6阀件和控制装置,应处于设备技术文件所规定的使风机起动时负荷上最小的位置。1.2. 11.7机组各辅助设备,应按设备技术文件的规定进行单机试运转,运转合格。1.3. 11.8各项安全措施符合要求。1.4. 12必要

6、时试运转应在厂家现场技术代表指导下进行。1.5. 12.1起动润滑,密封和控制油系统,应符合设备技术文件的规定,并按规定对控制油系统进行调整。1.6. 12.2电动机带动的主机,应先点动检查转子与定子,无磨擦和异常声响;并按设备技术文件的规定分阶段升速。1.7. 12.3小负荷试运转Ih后,应停机,按设备技术文件的规定,检查各轴承、轴颈的润滑情况,当有磨损及其它不符合要求的问题时,应按规定及时修整。12.4负荷试运转开始阶段,主机的排气升压应缓慢,且每5min升压不得高于O.IMpa,并逐步达到设计工况。1.2.12.5风机不得在喘振区域内运转;起动时,不得在临界转速附近停留。1.8. 12.

7、6连续负荷试运转的时间不应小于24h。运转中每隔一定的时间应检查润滑油温度、压力、冷却水温和水量、轴承或轴的振动值和轴承的温度、进气和排气管路上各段气体的温度和压力,电动机的电流,电压,功率因数,均应符合设备技术文件的规定。1. 2.12.7轴颈附近测得的轴振动双振幅值或轴承壳振动有效值应符合设备技术文件的规定。1.3电动葫芦安装1.3.1 一般要求应按机械设备安装工程施工及验收通用规范的有关规定执行。1.3.2 组装时,应复查和检查起吊设备的外形尺寸和主要零、部件,如发现变形、超差等缺陷,无法调整时,应会同有关部门研究处理。1.3.3 安装时,应检查钢丝绳的型号、规格和长度,不应有腐蚀、硬弯

8、、扭和压扁等缺陷,长度不够不得接长,应换绳,钢丝绳工作时,不应有卡阻或其它部件相碰等现象。1.3.4 装配联轴器时,两轴的不同轴度和端面间隙应按机械设备安装工程施工及验收通用规范的有关规定执行。起吊设备必须经试运转验收合格后方得使用。1.3.6钢轨铺设前,应进行检查,合格后方得铺设,吊装轨道前,应确定轨道的安装基准线,轨道的安装基准线一般即是吊车梁的基准线。1.3.7 轨道实际中线对安装基准线的位置偏差不应超过3mmo1.3.8 轨道的纵向水平度应符合下列要求:工字钢轨道不应超过1/1500,起重机轨道应在每根柱子处测量,工字钢应在固定点处测量,在全行程上最高点与最低点之差不应大于IOmn1。

9、1.3.9 工字钢轨道的横向不水平度不应超过轨道宽度的l1000o1. 3.10轨道连接应符合下列要求:1.1 .10.1连接用对接焊时,焊条和焊缝应符合钢轨的材质和焊接质量的要求,焊接后连接平整光滑。1.4 曝气系统安装1. 4.1安装程序1.4. 1.1池内部分:领料一材料检验一曝气管下料一开孔一安装UPVC丝头一曝气管电熔焊组对一曝气支架安装一配重块安装一曝气软管安装一曝气头安装一曝气池注水(约40Onlnl深)f曝气管空气吹扫一曝气头试漏一更换不合格曝气头一曝气池注水至设计水位。1.5. 1.2池外部分基础复验一定位放线一领料一材料检验一曝气主干管管沟开挖领料一主干管安装找平一气密试验

10、一主干管安装精平f主干管开孔一安装各支管f主管打混凝土支墩一管沟回填一一曝气主干管压缩空气吹扫。1.6. 1.3上述工作完成后,池外部分各分支空气管与池内部分连接,鼓风机负荷试运转合格后开启鼓风机整体试运行,观察曝气均匀度。1.4.2 生物池内曝气系统的安装依据提供的图纸及产品说明进行。1.4.3 依据设计进行放线工作,反复校核对角线偏差及平行度偏差,不得超出工艺设计的规定值,并应横平竖直。1.4.4 主管安装:安装平面座标允差5m,其标高应以底部主管中心为准全池内高低差6mm。1.4.5 管道空气吹扫应在出口处用白布板检测,5min内无任何灰尘、油污等杂质为合格。1.4.6 池内曝气管安装应

11、保证全池内高低差W6mm。1.4.7 曝气头安装高低差W6n,曝气头水平度偏差W1/1000,曝气头与预留孔间应密封严密,曝气头安装应牢固,并用塑料布包盖好,防止杂物堵塞。1.4.8 曝气系统调试:首先清理池内杂物;注水在技术代表的指导下进行曝气系统调试。1.4.9 曝气管电熔焊施工注意事项1. 4.9.1应保持电熔管件与管材的熔合部位不受潮。1.4. 9.2电熔承插连接端应切割垂直,并应用洁净棉布擦净管材和管件连接面上的污物,并标出插入深度,刮除其表皮。1.5. 9.3在夹具上将连接管固定,校直两对应的连接件,使其处于同一轴线上。1.6. 9.4电熔连接机具与电熔管件的导线连通应正确。1.7

12、. 9.5在熔合与冷却过程中,不得移动转动电熔管件及熔合的管道,不得在连接件上施加任何压力。1.8. 9.6焊接完毕,应仔细拆卸接口夹具和接线。1.5回转式粗隔栅除污机、旋转式细格栅除污机安装1.5.1安装程序基础验收一基础放线一机械格栅安装一找正、找平一组装固定就位一二次找正一试运行1.1.2 基础验收应按照设计图纸、结合机械格栅的外形尺寸进行检查验收,重点检查渠道的几何尺寸、侧壁垂直度、渠道底部的标高及水平度。1.1.3 基础放线:按照设备平面位置图放线,在渠道侧壁标注机械格栅角度线,并运用三角函数进行校验。1.1.4 设立工具,将机械格栅整体吊入渠道内,结合机械格栅的底部、上部及角度线找

13、正固定格栅。1.1.5 格栅除污机排渣口高度应按图示尺寸制作,以保证栅渣经输送机后装入栅渣箱,输送机定位时根据格栅排渣口位置现场调整,采用膨胀螺栓固定。1.1.6 细格栅,螺旋输送机应与细格栅配合确定进料口位置和安装高度,其总长度可根据设计图调整,该机排水管就近接至格栅槽。排渣喇叭口可加工成上方下圆形状,再根据安装现场情况与输送机连接。1.1.7 机械格栅的试运行依据设备技术文件进行。1.6 泵安装1.7 .1安装程序基础验收一开箱检查一放线一垫铁配置一铲麻面一地脚螺栓安装一设备就位安装一校正调整一基础灌浆一拆装清洗一二次精平一各部位检查一试运转。1.7.1 整体出厂的泵在防锈保证期内,其内部

14、零件不宜拆卸,清洗和检查应符合设备技术文件规定。1.7.2 整体安装的泵,纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.20/1000,测量时应选在泵的进出口法兰面或其它水平面。1.6.4 泵的找正:驱动机轴与泵轴以联轴器连接时,两个半联轴器的径向位移,端面间隙,轴线倾斜均应符合设备技术文件的规定。1.6.5 管道与泵连接时应符合以下规定:1.6.5.1管子内部和管端应清洗洁净,清除杂物,密封面和螺纹不应损伤。1.6. 5.2吸入和输出管道应有各自的支架,泵不得直接承受管道的重量。1.7. 5.3相互连接的法兰端面应平行,螺纹管接头轴线应对中,不应借法兰螺栓或管接头强

15、行连接。1.8. 5.4管道与泵连接后,应复验泵的原找正精度,当发现管道连接引起的误差时,应调整管道。1.9. 5.5管道与泵连接后,不应在其上进行焊接和气割;需要时,应拆管道或采取必要的措施,并防止焊渣进入泵内。1.10. 5.6泵的吸、排出管道的配置应符合设计及规范规定。1.6.6试运转前检查内容及要求1. 6.6.1试运转前驱动机应空载运行2h,并无异常现象,其转向与泵的转向相符;各指示仪表、安全保护装置及电控装置均应灵敏、准确、可靠。1.6. 6.2各固定联接部位无松动;各润滑部位已按设备技术文件规定加注润滑剂,有预润滑要求的部位应按规定进行预润滑。1.6.6.3盘车灵活、无异常现象。泵起动前,泵的出入口阀门应处于下列位置:吸入管路阀门:全开;排出管路阀门:离心泵全闭,其它泵全开(混流泵真空引水时,全闭)。1. 6.7试运转1.6. 7.1设备试运转应符合设备技术文件的规定,进口设备试运转应有厂家现场技术代表指导,试运转过程中各固定部位不应有松动,转子及各运动部件运转正常,不得有异常声响及摩擦现象,附属系统运转正常,管道连接牢固,无渗漏现象;温度及润滑符合设备技术文件规定;安全保护,电控装置及各部分仪表均应灵敏,正确可靠;机械密封的泄漏量不应大于5ml/h。特殊介质的泵,密封的泄
