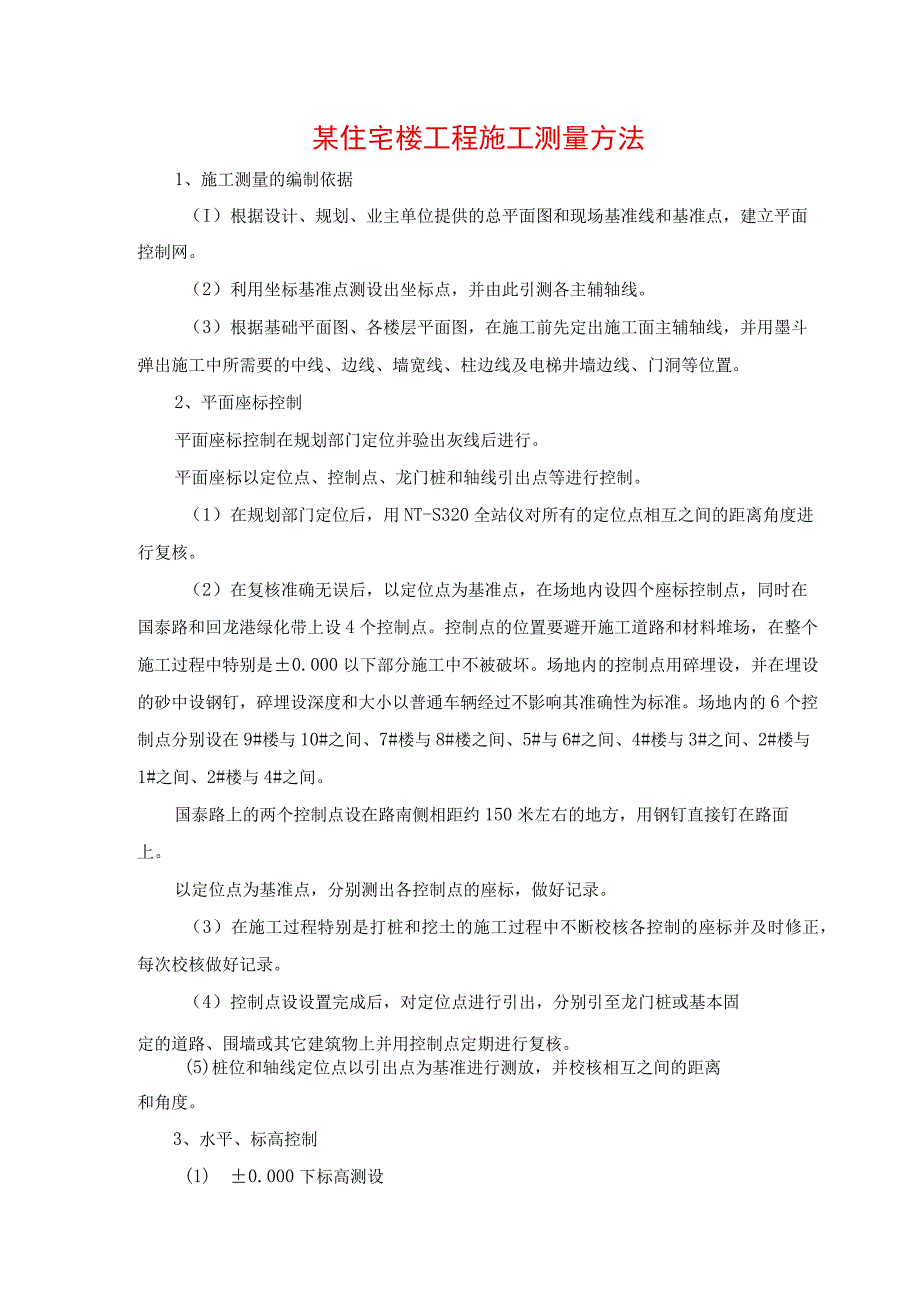

1、某住宅楼工程施工测量方法1、施工测量的编制依据（I）根据设计、规划、业主单位提供的总平面图和现场基准线和基准点，建立平面控制网。（2）利用坐标基准点测设出坐标点，并由此引测各主辅轴线。（3）根据基础平面图、各楼层平面图，在施工前先定出施工面主辅轴线，并用墨斗弹出施工中所需要的中线、边线、墙宽线、柱边线及电梯井墙边线、门洞等位置。2、平面座标控制平面座标控制在规划部门定位并验出灰线后进行。平面座标以定位点、控制点、龙门桩和轴线引出点等进行控制。（1）在规划部门定位后，用NT-S320全站仪对所有的定位点相互之间的距离角度进行复核。（2）在复核准确无误后，以定位点为基准点，在场地内设四个座标控制点
2、，同时在国泰路和回龙港绿化带上设4个控制点。控制点的位置要避开施工道路和材料堆场，在整个施工过程中特别是0.000以下部分施工中不被破坏。场地内的控制点用碎埋设，并在埋设的砂中设钢钉，碎埋设深度和大小以普通车辆经过不影响其准确性为标准。场地内的6个控制点分别设在9#楼与10#之间、7#楼与8#楼之间、5#与6#之间、4#楼与3#之间、2#楼与1#之间、2#楼与4#之间。国泰路上的两个控制点设在路南侧相距约150米左右的地方，用钢钉直接钉在路面上。以定位点为基准点，分别测出各控制点的座标，做好记录。（3）在施工过程特别是打桩和挖土的施工过程中不断校核各控制的座标并及时修正，每次校核做好记录。（4

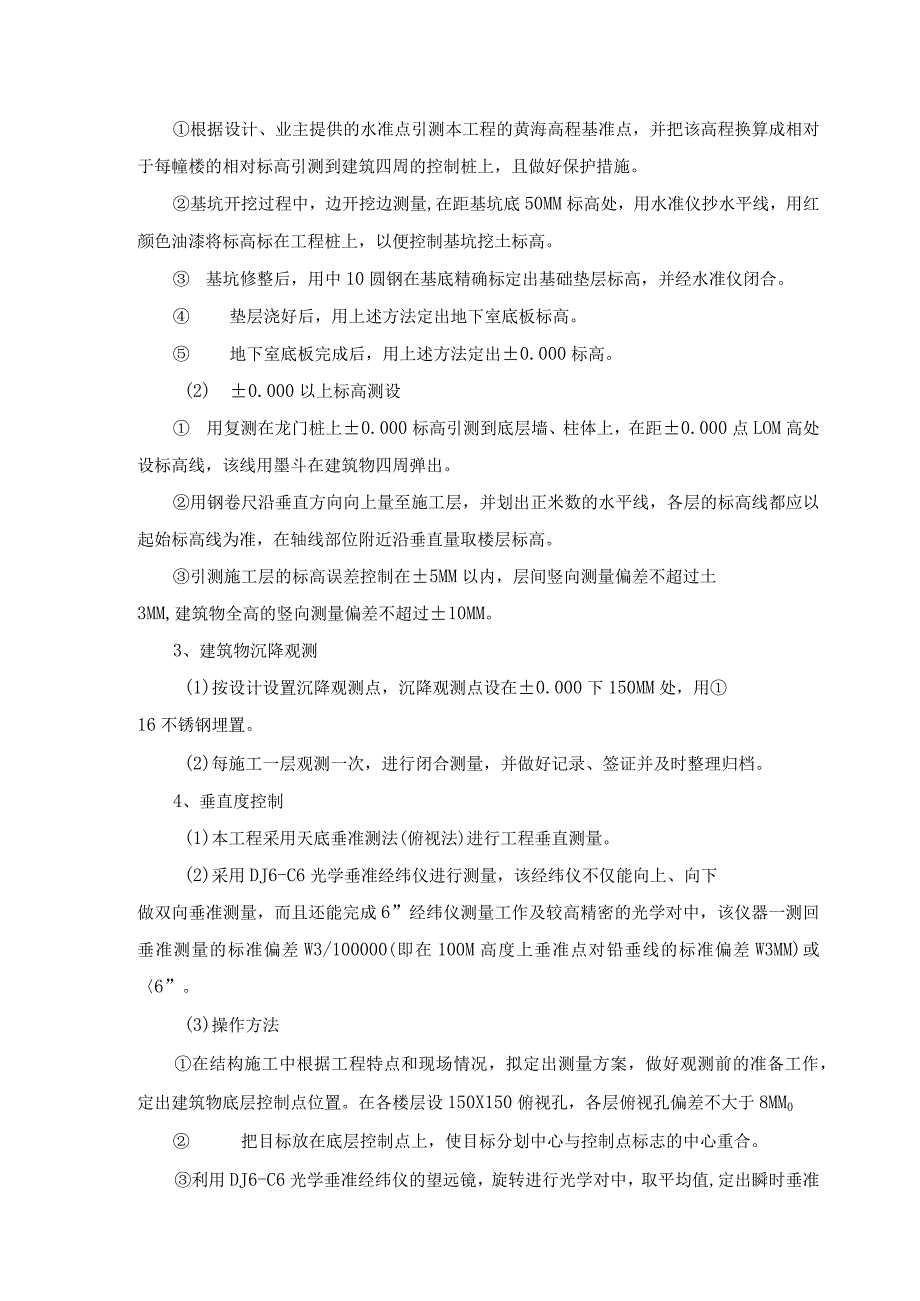

3、）控制点设设置完成后，对定位点进行引出，分别引至龙门桩或基本固定的道路、围墙或其它建筑物上并用控制点定期进行复核。(5)桩位和轴线定位点以引出点为基准进行测放，并校核相互之间的距离和角度。3、水平、标高控制(1) 0.000下标高测设根据设计、业主提供的水准点引测本工程的黄海高程基准点，并把该高程换算成相对于每幢楼的相对标高引测到建筑四周的控制桩上，且做好保护措施。基坑开挖过程中，边开挖边测量,在距基坑底50MM标高处，用水准仪抄水平线，用红颜色油漆将标高标在工程桩上，以便控制基坑挖土标高。 基坑修整后，用中10圆钢在基底精确标定出基础垫层标高，并经水准仪闭合。 垫层浇好后，用上述方法定出地下
4、室底板标高。 地下室底板完成后，用上述方法定出0.000标高。(2) 0.000以上标高测设 用复测在龙门桩上0.000标高引测到底层墙、柱体上，在距0.000点LOM高处设标高线，该线用墨斗在建筑物四周弹出。用钢卷尺沿垂直方向向上量至施工层，并划出正米数的水平线，各层的标高线都应以起始标高线为准，在轴线部位附近沿垂直量取楼层标高。引测施工层的标高误差控制在5MM以内，层间竖向测量偏差不超过土3MM,建筑物全高的竖向测量偏差不超过10MM。3、建筑物沉降观测(1)按设计设置沉降观测点，沉降观测点设在0.000下150MM处，用16不锈钢埋置。(2)每施工一层观测一次，进行闭合测量，并做好记录、
5、签证并及时整理归档。4、垂直度控制(1)本工程采用天底垂准测法(俯视法)进行工程垂直测量。(2)采用DJ6-C6光学垂准经纬仪进行测量，该经纬仪不仅能向上、向下做双向垂准测量，而且还能完成6”经纬仪测量工作及较高精密的光学对中，该仪器一测回垂准测量的标准偏差W3/100000(即在100M高度上垂准点对铅垂线的标准偏差W3MM)或6”。(3)操作方法在结构施工中根据工程特点和现场情况，拟定出测量方案，做好观测前的准备工作，定出建筑物底层控制点位置。在各楼层设150X150俯视孔，各层俯视孔偏差不大于8MM0 把目标放在底层控制点上，使目标分划中心与控制点标志的中心重合。利用DJ6-C6光学垂准

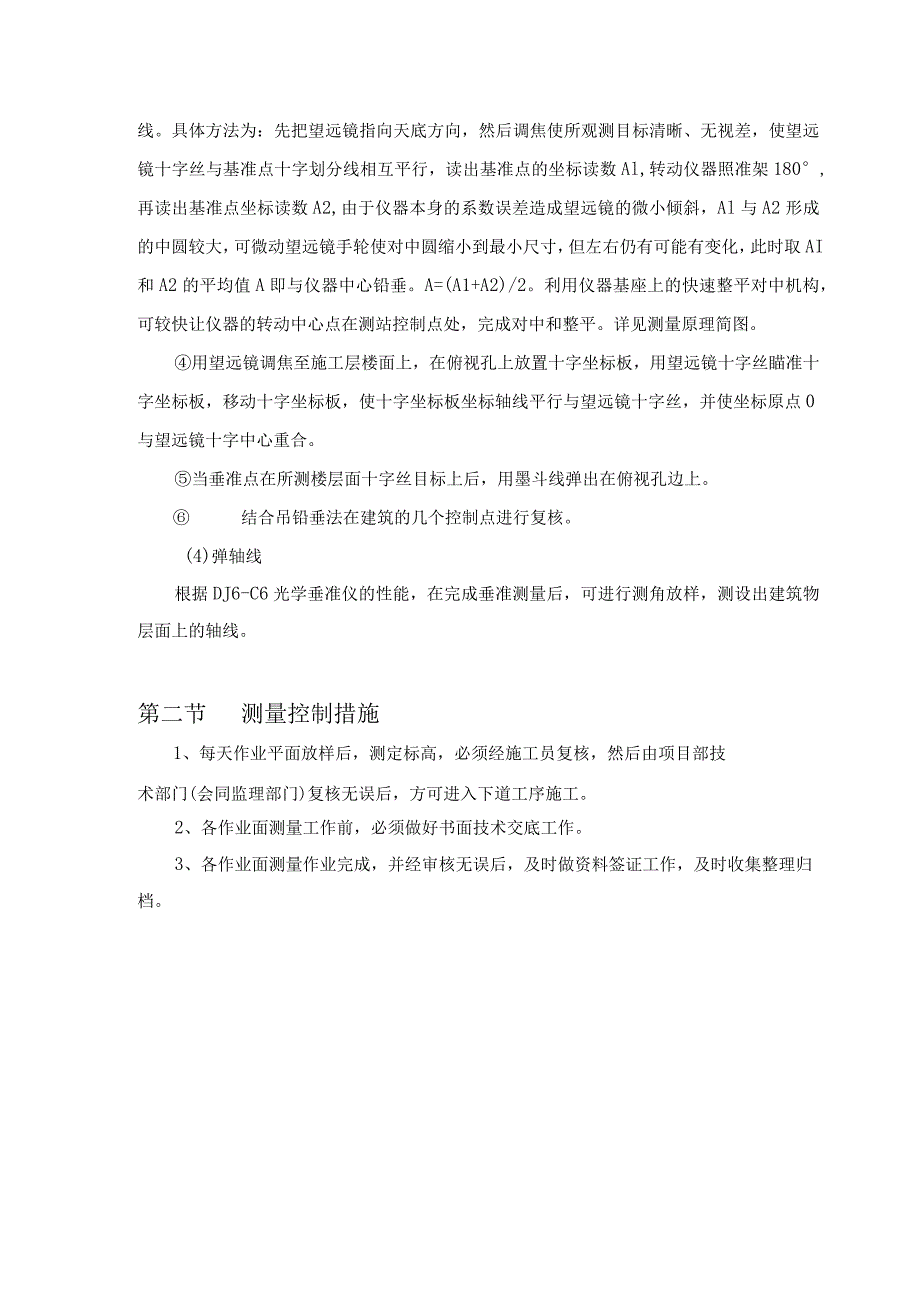

6、经纬仪的望远镜，旋转进行光学对中，取平均值,定出瞬时垂准线。具体方法为：先把望远镜指向天底方向，然后调焦使所观测目标清晰、无视差，使望远镜十字丝与基准点十字划分线相互平行，读出基准点的坐标读数Al,转动仪器照准架180,再读出基准点坐标读数A2,由于仪器本身的系数误差造成望远镜的微小倾斜，Al与A2形成的中圆较大，可微动望远镜手轮使对中圆缩小到最小尺寸，但左右仍有可能有变化，此时取AI和A2的平均值A即与仪器中心铅垂。A=(A1+A2)/2。利用仪器基座上的快速整平对中机构，可较快让仪器的转动中心点在测站控制点处，完成对中和整平。详见测量原理简图。用望远镜调焦至施工层楼面上，在俯视孔上放置十字
7、坐标板，用望远镜十字丝瞄准十字坐标板，移动十字坐标板，使十字坐标板坐标轴线平行与望远镜十字丝，并使坐标原点0与望远镜十字中心重合。当垂准点在所测楼层面十字丝目标上后，用墨斗线弹出在俯视孔边上。 结合吊铅垂法在建筑的几个控制点进行复核。(4)弹轴线根据DJ6-C6光学垂准仪的性能，在完成垂准测量后，可进行测角放样，测设出建筑物层面上的轴线。第二节测量控制措施1、每天作业平面放样后，测定标高，必须经施工员复核，然后由项目部技术部门(会同监理部门)复核无误后，方可进入下道工序施工。2、各作业面测量工作前，必须做好书面技术交底工作。3、各作业面测量作业完成，并经审核无误后，及时做资料签证工作，及时收集整理归档。
