《桥梁缆索用锌-10%铝-稀土多元合金镀层钢丝通用技术条件.docx》由会员分享，可在线阅读，更多相关《桥梁缆索用锌-10%铝-稀土多元合金镀层钢丝通用技术条件.docx（15页珍藏版）》请在第壹文秘上搜索。

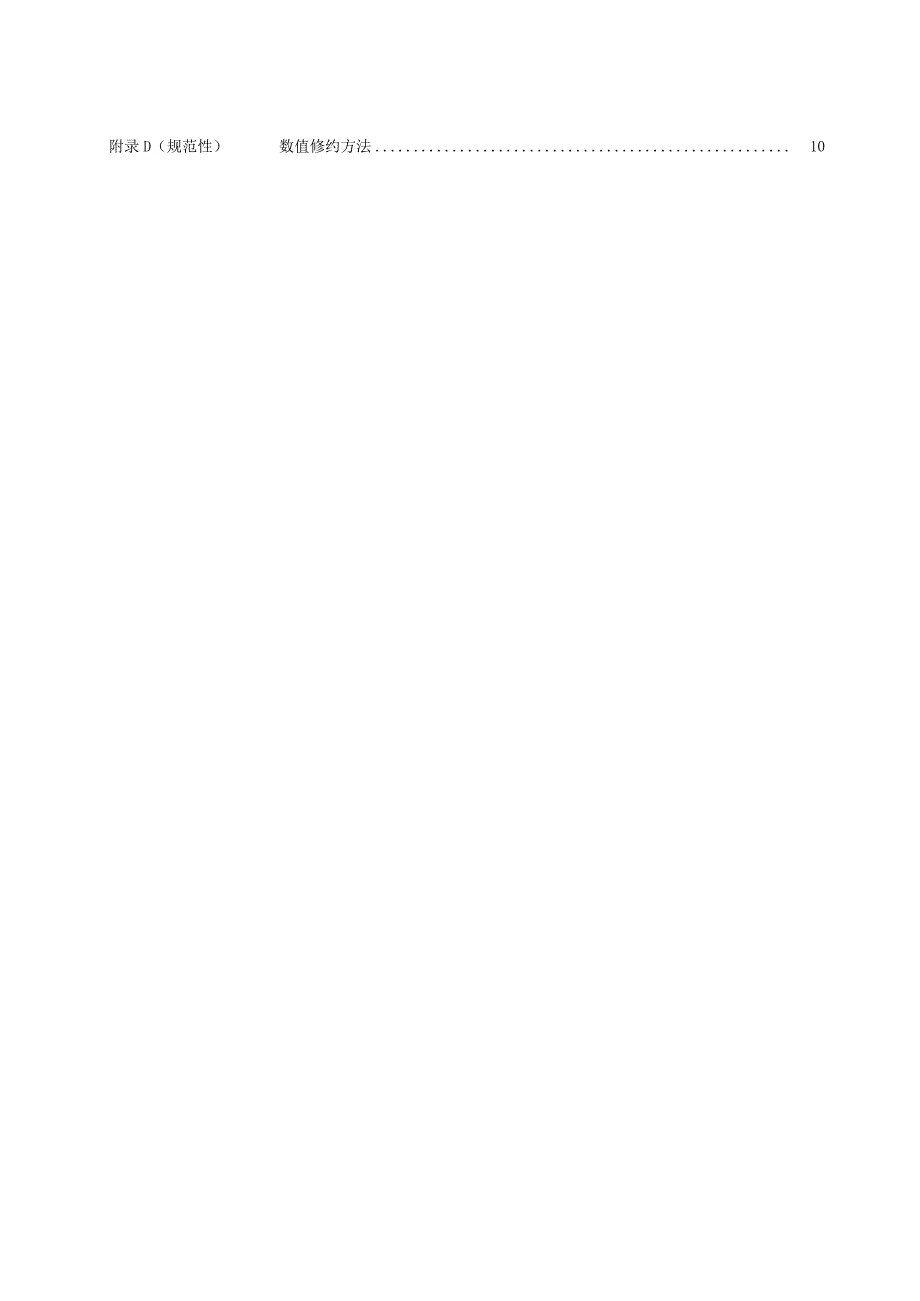

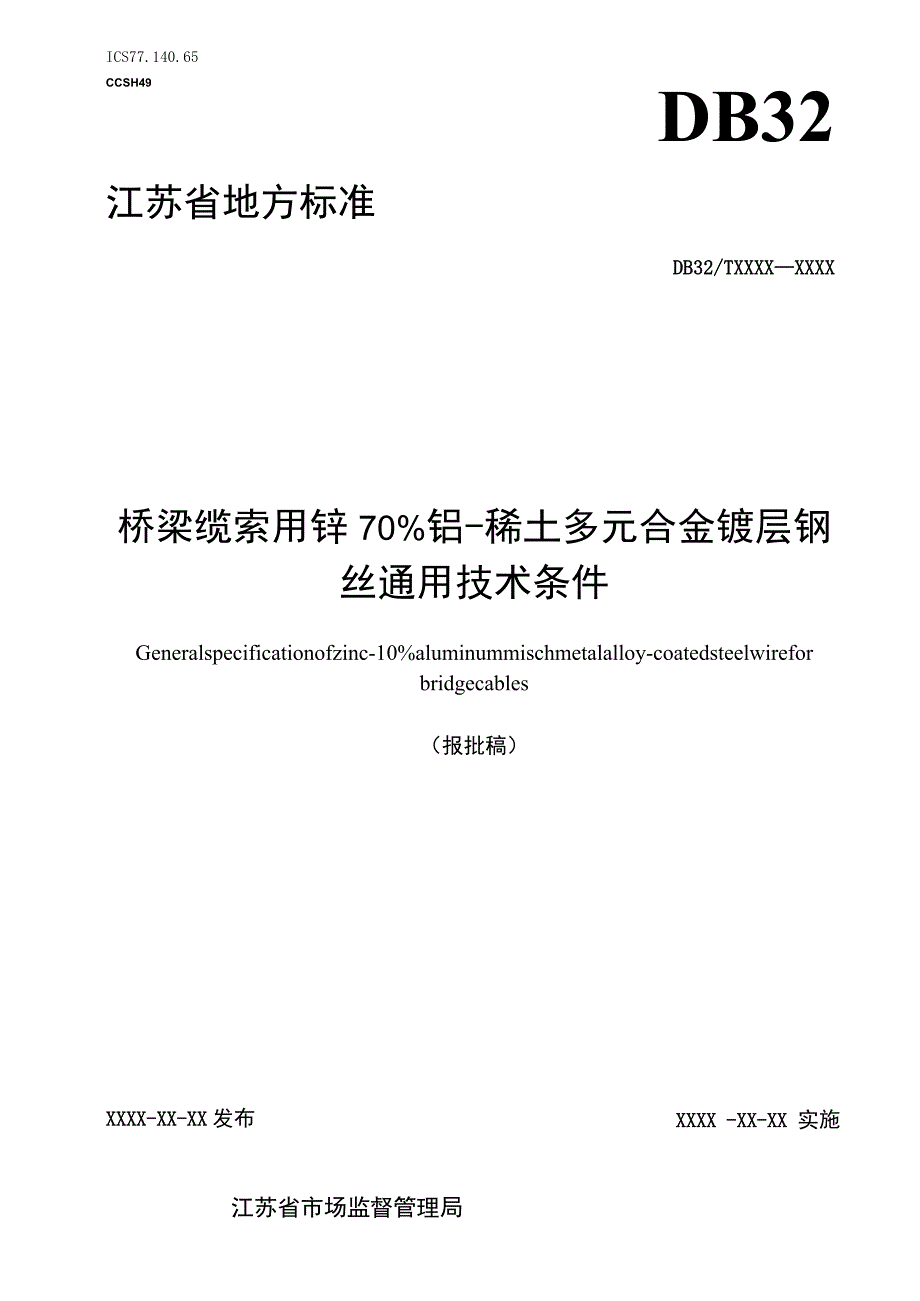

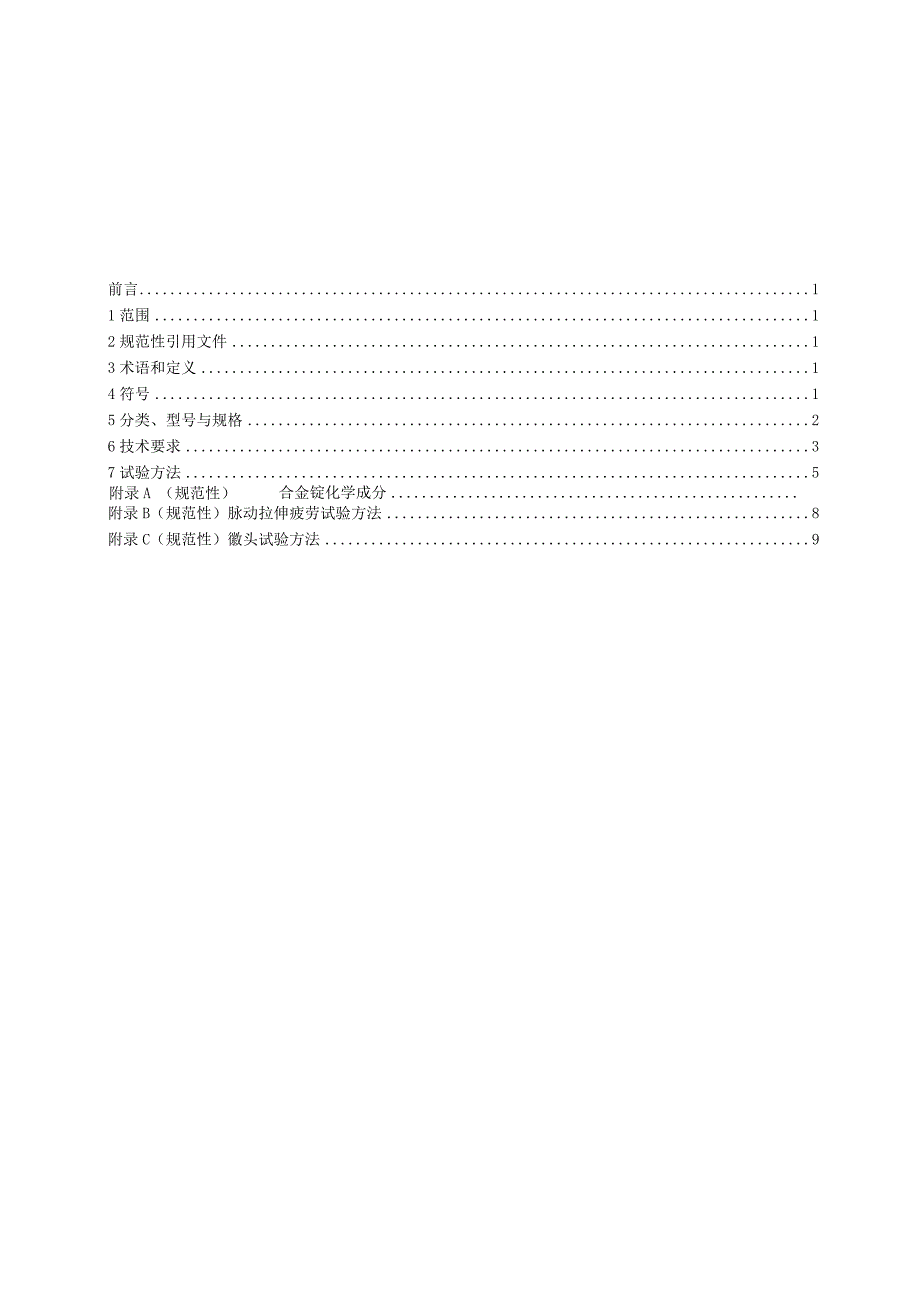

1、ICS77.140.65CCSH49DB32江苏省地方标准DB32/TXXXXXXXX桥梁缆索用锌70%铝-稀土多元合金镀层钢丝通用技术条件Generalspecificationofzinc-10%aluminummischmetalalloy-coatedsteelwireforbridgecables（报批稿）XXXX -XX-XX 实施XXXX-XX-XX发布江苏省市场监督管理局前言11范围12规范性引用文件13术语和定义14符号15分类、型号与规格26技术要求37试验方法5附录A （规范性）合金锭化学成分附录B（规范性）脉动拉伸疲劳试验方法8附录C（规范性）徽头试验方法9附录D（规范
2、性）数值修约方法10本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意木文件的某些内容可能涉及专利。木文件的发布机构不承担识别专利的责任。本文件由无锡市市场监督管理局提出。本文件由全国钢标准化技术委员会钢丝绳分技术委员会归口。本文件起草单位：江苏东纲金属制品有限公司、江苏法尔胜缆索有限公司、深中通道管理中心。本文件主要起草人：赵军、薛花娟、朱晓雄、宋神友、王志刚、陈建峰、夏浩成、章盛、刘金、肖国豪、严志龙、王飞、费汉兵、吴树文、朱维军。桥梁缆索用锌70%铝-稀土多元合金镀层钢丝通用技术条件1范围本文件规定了桥梁缆索用锌-10%铝-稀土多元合金
3、镀层钢丝（以下简称“钢丝”）的术语和定义、符号、分类与型号、技术要求等通用技术条件，描述了对应的试验方法。本文件适用于悬索桥主缆及吊索、斜拉桥斜拉索、拱桥吊索和系杆索等承重索用钢丝，其他结构缆索用钢丝可参照使用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T GB/T GB/T GB/T GB/T GB/T GB/T238239. 14701839 297229768170GB/T 12689. 1金属材料线材反复弯曲试验方法金属材料
4、线材第1部分：单向扭转试验方法锌锭钢产品镀锌层质量试验方法镀锌钢丝锌层硫酸铜试验方法金属材料线材缠绕试验方法数值修约规则与极限数值的表示和判定锌及锌合金化学分析方法第1部分：铝含量的测定珞天青S-聚乙二醇辛基苯基酸-漠化十六烷基毗咤分光光度法、CAS分光光度法和EDTA滴定法GB/T12689.12锌及锌合金化学分析方法铅、镉、铁、铜、锡、铝、碑、睇、镁、锢、柿量的测定电感耦合等离子体一发射光谱法GB/T21839预应力混凝土用钢材试验方法YB/T 4264桥梁缆索钢丝用盘条3术语和定义下列术语和定义适用于本文件。3.1锌-10%铝-稀土多元合金镀层钢丝zinc_10%aIuminummisc
5、hmetaIaIloy-coatedsteeIwire在锌-10%铝-稀土多元合金熔池中，将光面钢丝外表热镀锌T0%铝-稀土多元合金层的钢丝。4符号下列符号适用于本文件。A断后伸长率，单位为；dn钢丝公称直径，单位为mm；Fa脉动应力幅的载荷值，单位为N；Flll规定的公称最大拉力，单位为N；hb矢高，单位为mm；Rn,抗拉强度，单位为MPa；Rpo20.2%规定塑性延伸强度，单位为MPa；Sn钢丝公称截面积，单位为mm2。5分类、型号与规格5.1分类5.1.1钢丝按公称直径分为5mm、6mm及7mm三个系列。5.1.2钢丝按强度级别分为1670MPa级、1770MPa级、1860MPa级、1
6、960MPa级、2000MPa级、2060MPa级、2100MPa级、2200MPa级八个系列。5.1,3钢丝按松弛性能分为I级松弛和11级松弛。5.2 型号钢丝型号包括以下内容：a)公称直径；b)镀层形式；c)公称抗拉强度；d)松弛等级；e)文件号示例1:公称直径为6.00mm,抗拉强度级别为2060MPa,I级松弛的锌T0%铝-稀土多元合金镀层钢丝，其型号表示为6.OO-ZnTO%AI-RE-2060T-DB32TXXXX-XXXXo示例2：公称直径为7.00mm,抗拉强度级别为2000MPa,11级松弛的锌T0%铝-稀土多元合金镀层钢丝，其型号表示为7.00-Zn-10%l-RE-200
7、0-II-DB32TXXXX-XXXXq5.3 规格钢丝尺寸、允许偏差、不圆度、公称截面积及每米参考质量应符合表1的要求。表1钢丝的尺寸和允许偏差系列公称直径(d”)mm直径允许偏差mm不圆度mm公称截面积(Sn)mm2每米参考质量(gm)5mm5.000.060.0619.61545.1()20.41605.2021.21665.3022.11735.4022.91796mm5.500.060.0623.81865.6024.61935.7()25.52005.8026.42075.9027.32146.28.32216.1029.22296.2030.22366.3031.22446.40
8、32.22527mm6.500.070.0733.22606.6034.22686.7035.32766.8036.32846.9037.42937.0038.5301注1：钢丝公称直径、公称截面积、每米参考质量均包含镀层在内。注2：每米参考质量不包括直径偏差引起的变化，计算时，钢丝的参考密度取7.83gCm3。注3：其他规格钢丝的直径允许偏差及不圆度要求可参照使用。6技术要求6.1 材料与制造6.1.1 制造钢丝采用的盘条应符合YB/T4264的规定，经供需双方协商，也可采用其他要求的盘条。6.1.2 热镀用锌锭应采用GB/T470中Zn99.95及以上牌号的锌锭，热镀用合金锭应符合附录A中
9、的规定。根据供需双方协商，也可适当调整铝含量的范围。6.1.3 盘条经拉拔形成光面钢丝后，再进行热镀锌70%铝-稀土多元合金。6.1.4 光面钢丝经热镀后需要根据最终产品的松弛要求进行相应的后处理。6.1.5 钢丝整卷长度内不应有任何形式的接头存在，在制造过程中的焊接头应在成品中切除。6.2 力学性能6.2.1成品钢丝的力学性能应符合表2、表3和表4的要求。表25mm系列钢丝的力学性能序号项目单位技术指标1强度级别MPa167017701860196020002060210022002抗拉强度R”,MPa167017701860196020002060210022(X)3规定塑性延伸强度RpO
10、.2I级松弛MPa13401420149015701600165016801760H级松弛14901580166017501790185018901980疲劳性能/应力上限0.45兄，200万次7断裂4弹性模量MPa(2.00.1)1055断后伸长率A（标距250mm）%4.06扭转性能（IoodQ次/360141414141210887缠绕性能圈3d,85J1188反第弯曲，生能次59松弛性能（100Oh,在0.70En的荷载下,20）I级松弛%7.5II级松弛17701860196020002060210022003规定塑性延伸强度RPa2I级松弛MPa134014201490157016
11、00165016801760H级松弛14901580166017501790185018901980疲劳性能/应力上限0.45R”，200万次77断裂4弹性模量MPa(2.00.1)1055断后伸长率4（标距250mm）%4.06扭转性能（100dn）次/36012121212108887缠绕性能圈34x85Jn88反复弯曲彳生能次59松弛性能（IOooh,在0.70E”的荷载下，20）I级松弛%7.5II级松弛167017701860196020002060210022003规定塑性延伸强度Rpa2I级松弛MPaI3401420149015701600I65O16801760II级松弛149
12、01580166017501790185018901980疲劳性能/应力上限0.45岛“200万次7R断裂4弹性模量MPa(2.OO.l)XlO55断后伸长率A（标距25Omm）%4.06扭转性能（100fZr）次/3601212121088887缠绕性能圈3d”x85J88反复弯曲生能次59松弛性能（IOoOh,在0.70E”的荷载下，20）I级松弛%7.5II级松弛2.5注：银丝的抗拉强度和规定塑性延伸强度的计笔面积均采用公称截面积。6.2.2供方在保证100Oh松弛性能合格的基础上可用不少于120h的测试数据推算1000h的松弛值。6.2.3经供需双方协商，可供应其他力学性能要求的钢丝。6.3工艺性能6.3.1如需方要求，可做锁头试验。6.3.2钢丝徽头性能应符合下列要
