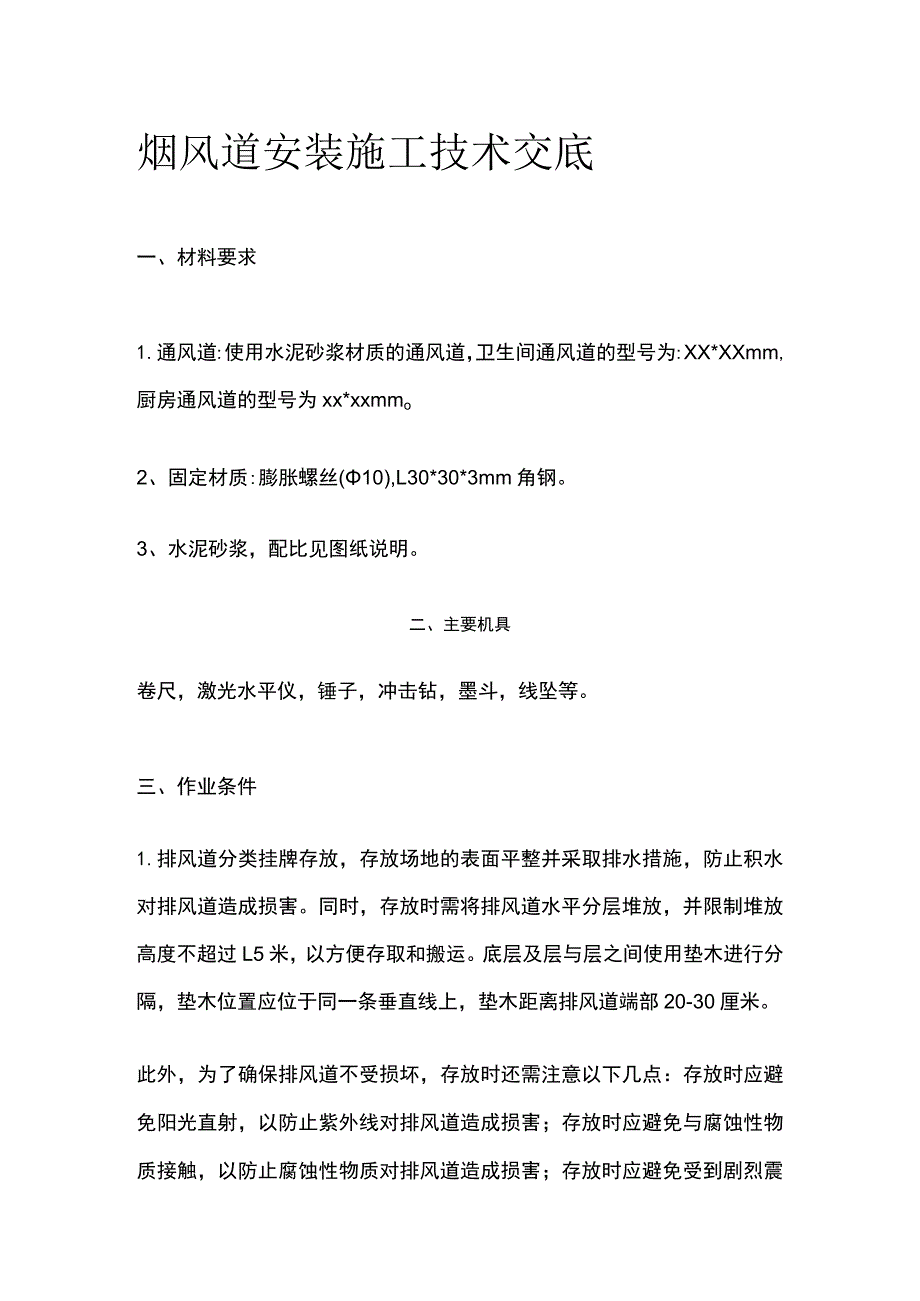

1、烟风道安装施工技术交底一、材料要求1.通风道:使用水泥砂浆材质的通风道，卫生间通风道的型号为:XX*XXmm,厨房通风道的型号为xx*xxmmo2、固定材质:膨胀螺丝(10),L30*30*3mm角钢。3、水泥砂浆，配比见图纸说明。二、主要机具卷尺，激光水平仪，锤子，冲击钻，墨斗，线坠等。三、作业条件1.排风道分类挂牌存放，存放场地的表面平整并采取排水措施，防止积水对排风道造成损害。同时，存放时需将排风道水平分层堆放，并限制堆放高度不超过L5米，以方便存取和搬运。底层及层与层之间使用垫木进行分隔，垫木位置应位于同一条垂直线上，垫木距离排风道端部20-30厘米。此外，为了确保排风道不受损坏，存放

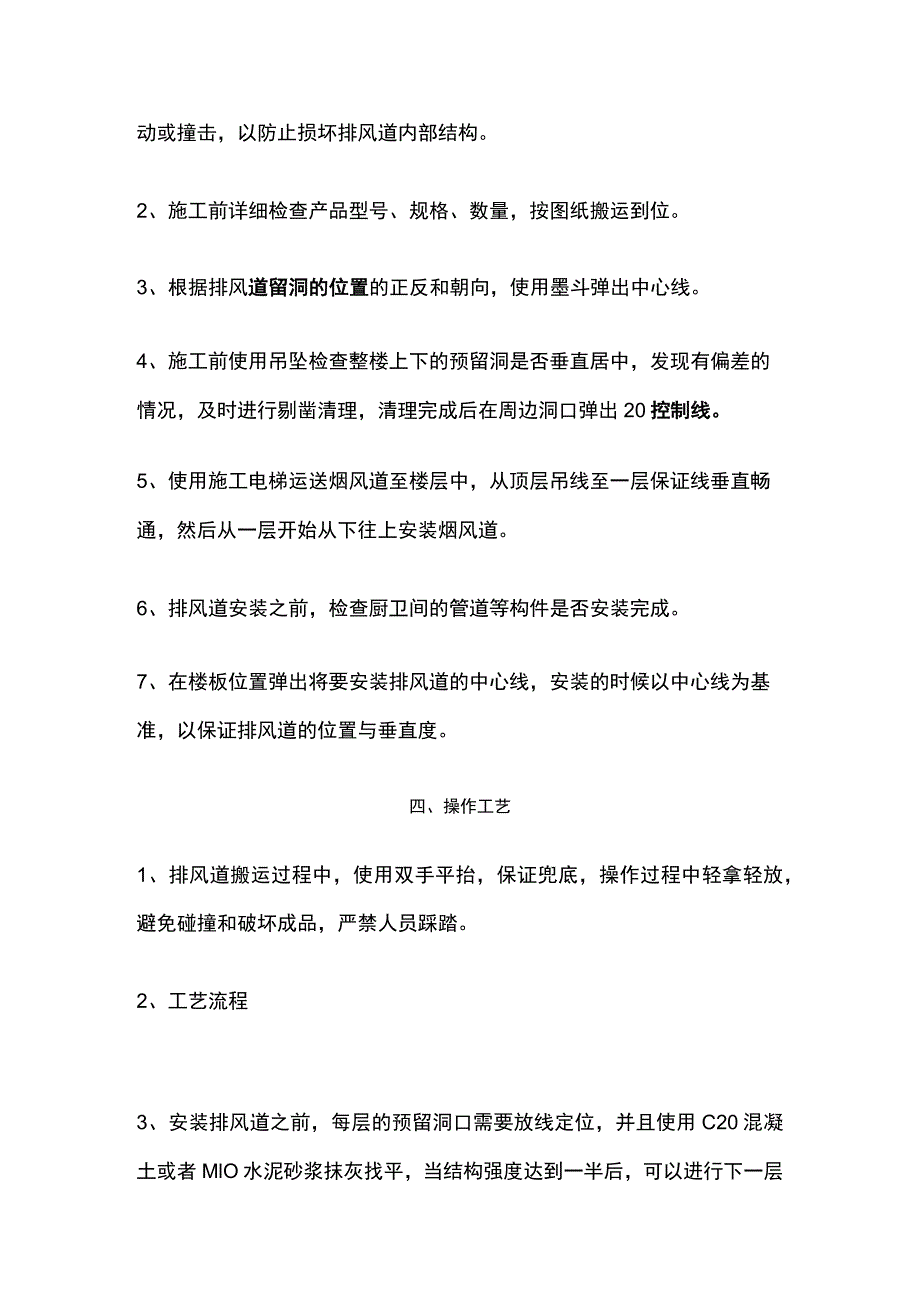

2、时还需注意以下几点：存放时应避免阳光直射，以防止紫外线对排风道造成损害；存放时应避免与腐蚀性物质接触，以防止腐蚀性物质对排风道造成损害；存放时应避免受到剧烈震动或撞击，以防止损坏排风道内部结构。2、施工前详细检查产品型号、规格、数量，按图纸搬运到位。3、根据排风道留洞的位置的正反和朝向，使用墨斗弹出中心线。4、施工前使用吊坠检查整楼上下的预留洞是否垂直居中，发现有偏差的情况，及时进行剔凿清理，清理完成后在周边洞口弹出20控制线。5、使用施工电梯运送烟风道至楼层中，从顶层吊线至一层保证线垂直畅通，然后从一层开始从下往上安装烟风道。6、排风道安装之前，检查厨卫间的管道等构件是否安装完成。7、在楼板

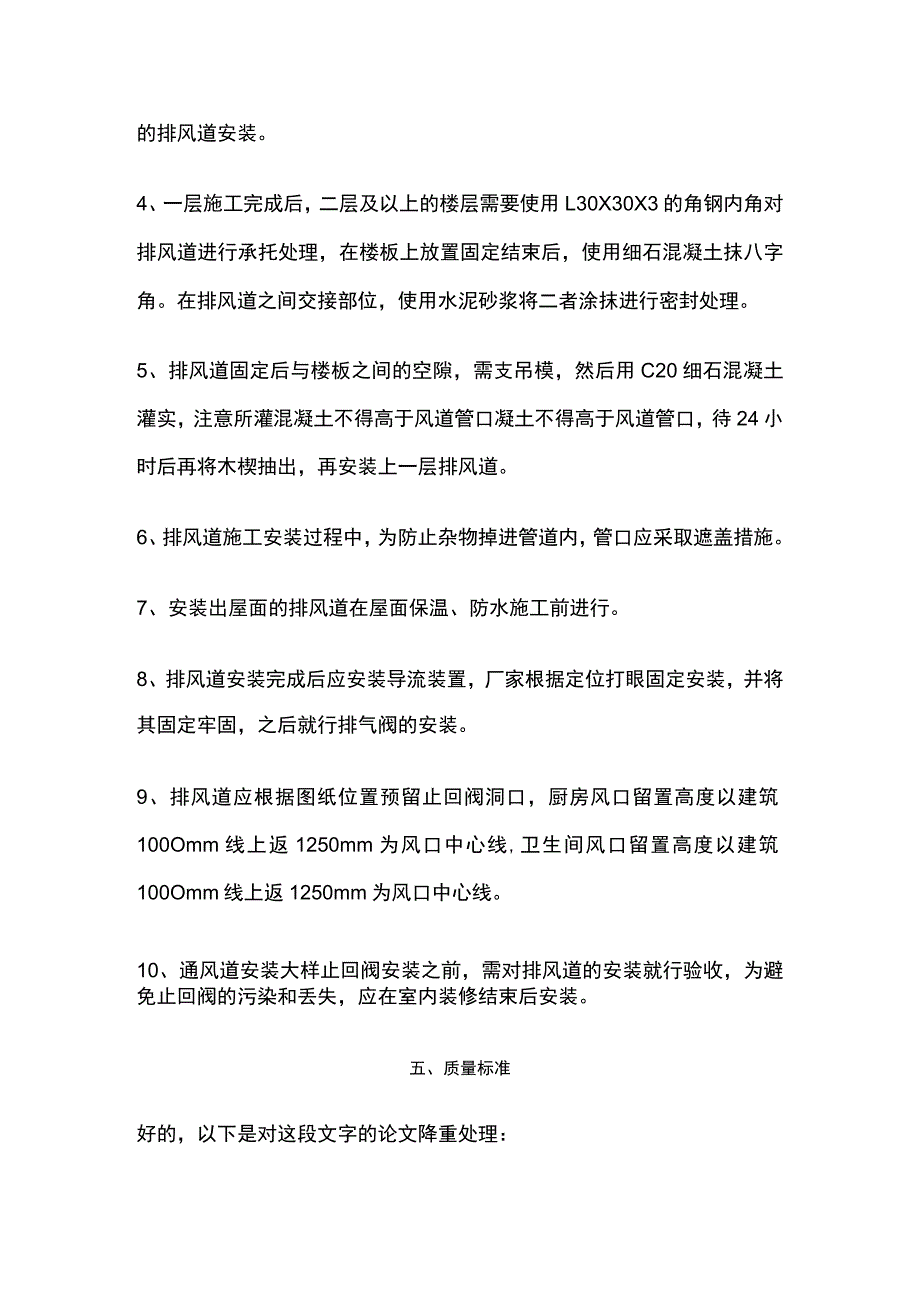

3、位置弹出将要安装排风道的中心线，安装的时候以中心线为基准，以保证排风道的位置与垂直度。四、操作工艺1、排风道搬运过程中，使用双手平抬，保证兜底，操作过程中轻拿轻放，避免碰撞和破坏成品，严禁人员踩踏。2、工艺流程3、安装排风道之前，每层的预留洞口需要放线定位，并且使用C20混凝土或者MlO水泥砂浆抹灰找平，当结构强度达到一半后，可以进行下一层的排风道安装。4、一层施工完成后，二层及以上的楼层需要使用L30X30X3的角钢内角对排风道进行承托处理，在楼板上放置固定结束后，使用细石混凝土抹八字角。在排风道之间交接部位，使用水泥砂浆将二者涂抹进行密封处理。5、排风道固定后与楼板之间的空隙，需支吊模，然
4、后用C20细石混凝土灌实，注意所灌混凝土不得高于风道管口凝土不得高于风道管口，待24小时后再将木楔抽出，再安装上一层排风道。6、排风道施工安装过程中，为防止杂物掉进管道内，管口应采取遮盖措施。7、安装出屋面的排风道在屋面保温、防水施工前进行。8、排风道安装完成后应安装导流装置，厂家根据定位打眼固定安装，并将其固定牢固，之后就行排气阀的安装。9、排风道应根据图纸位置预留止回阀洞口，厨房风口留置高度以建筑100Omm线上返1250mm为风口中心线,卫生间风口留置高度以建筑100Omm线上返1250mm为风口中心线。10、通风道安装大样止回阀安装之前，需对排风道的安装就行验收，为避免止回阀的污染和丢
5、失，应在室内装修结束后安装。五、质量标准好的，以下是对这段文字的论文降重处理：排风道管体主控项目：1.排风道管体的预加工和性能应符合国家有关标准。排风道安装主控项目：1.对所有排风道安装所用的材料，应检查其出厂合格证书和有效期限内的检验报告。2、对所有进场的排风道成品，应检查其出厂合格证书以及当年的检验报告。排风道管体一般项目：1.排风道管体内外表面应平整光滑，无孔洞。2、排风道管体端面应平整无飞边。3、管体两端破损的宽度不得超过管体边长的1/20,高度不得超过50mmo排风道安装一般项目：1.首层排风道基础的混凝土应浇筑振捣密实、抹平。2、各层排风道的结合部水泥砂浆应饱满、填实，严禁出现漏抹
6、或留有空隙的情况。3、排风道与楼板、墙壁的接缝处，混凝土应填实、振实，表面砂浆应抹平。4、排风道外观质量检验和安装质量检查由施工单位进行自检，检查数量为全部，并做好检查记录，检测允许偏差与检测方法如下：六、安全文明施工及环保注意事项1.排风道搬运注意事项：搬运排风道时，需用双手兜底平抬，轻抬轻放，以避免损坏。操作人员不得在通风道上踩踏。2、排风道堆放要求：在运输途中,排风道的堆放高度不得超过6层,且每层之间需加设垫木。垫木的位置应位于两端30cm左右。在施工现场内堆放排风道时，应选择平坦坚实的场地，层层设垫木，且高度一致，上下位置对齐。堆放高度不得超过6层。3、风道安装要求：安装过程中,风道的垂直度不得超过3mm层。4、现场管理：施工现场要及时清理，做好工完场清。施工垃圾应运至钢筋料场处的垃圾堆放处。
