《生产工艺综合(doc31).docx》由会员分享，可在线阅读，更多相关《生产工艺综合(doc31).docx（28页珍藏版）》请在第壹文秘上搜索。

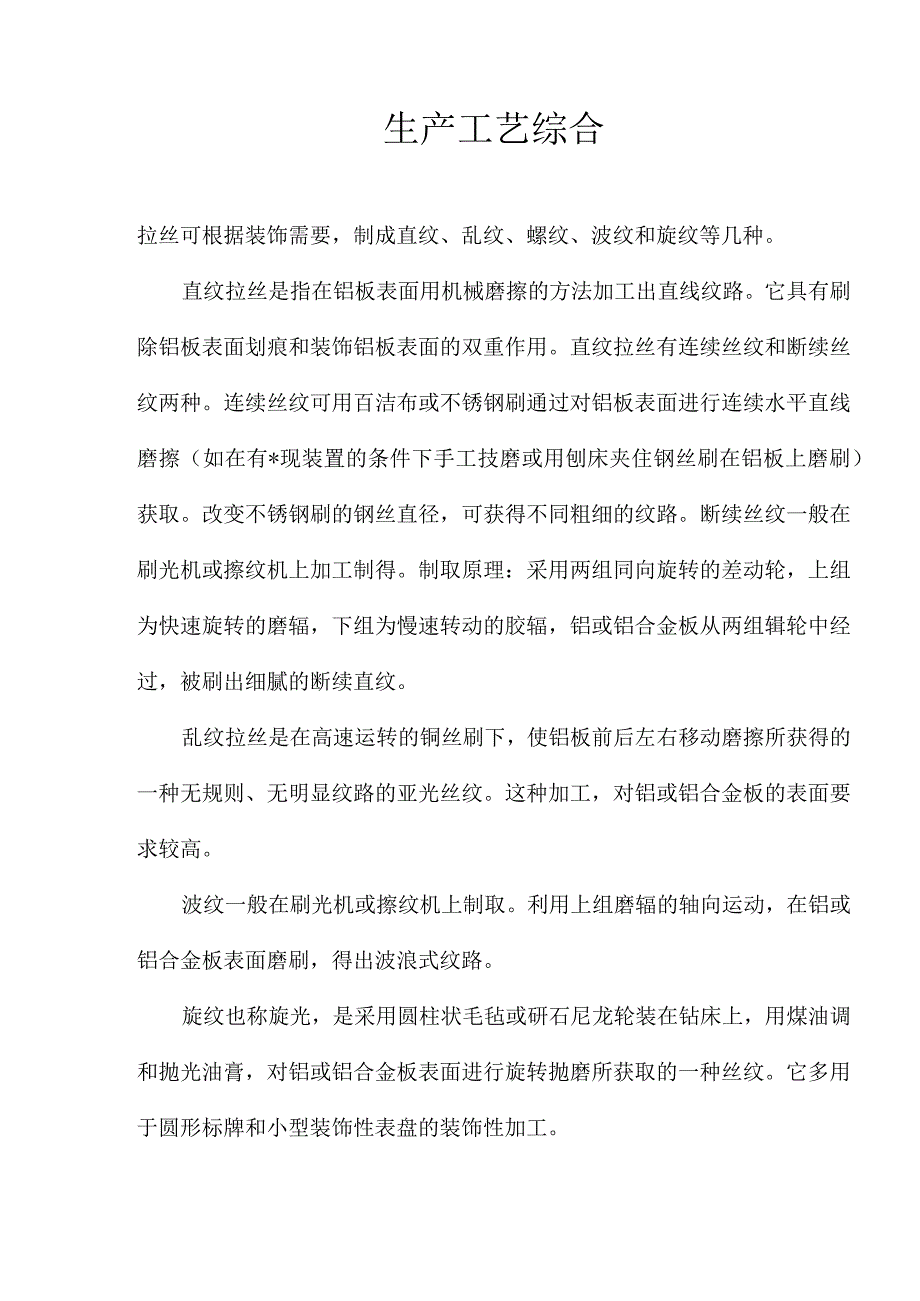

1、生产工艺综合拉丝可根据装饰需要，制成直纹、乱纹、螺纹、波纹和旋纹等几种。直纹拉丝是指在铝板表面用机械磨擦的方法加工出直线纹路。它具有刷除铝板表面划痕和装饰铝板表面的双重作用。直纹拉丝有连续丝纹和断续丝纹两种。连续丝纹可用百洁布或不锈钢刷通过对铝板表面进行连续水平直线磨擦（如在有*现装置的条件下手工技磨或用刨床夹住钢丝刷在铝板上磨刷）获取。改变不锈钢刷的钢丝直径，可获得不同粗细的纹路。断续丝纹一般在刷光机或擦纹机上加工制得。制取原理：采用两组同向旋转的差动轮，上组为快速旋转的磨辐，下组为慢速转动的胶辐，铝或铝合金板从两组辑轮中经过，被刷出细腻的断续直纹。乱纹拉丝是在高速运转的铜丝刷下，使铝板前后

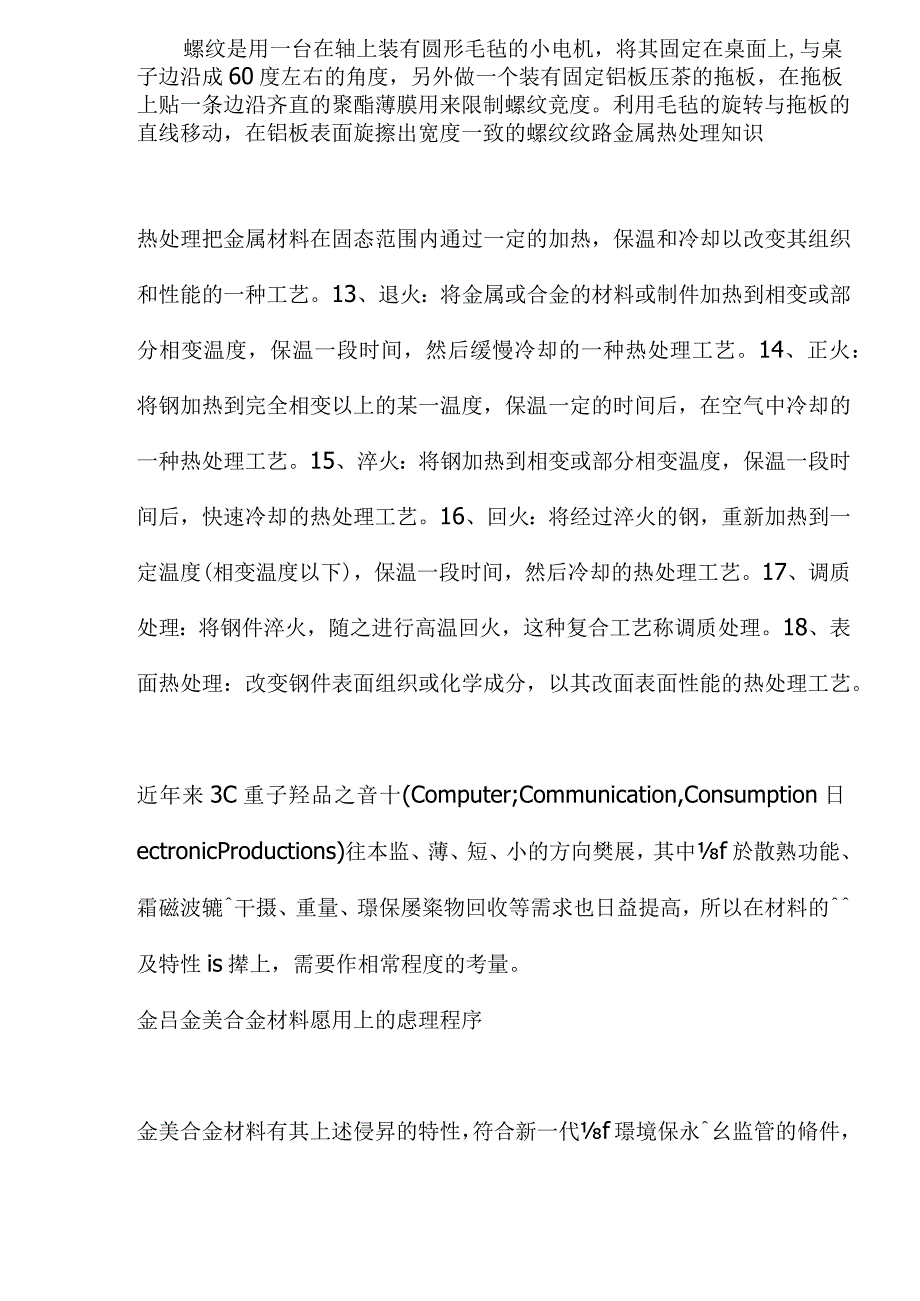

2、左右移动磨擦所获得的一种无规则、无明显纹路的亚光丝纹。这种加工，对铝或铝合金板的表面要求较高。波纹一般在刷光机或擦纹机上制取。利用上组磨辐的轴向运动，在铝或铝合金板表面磨刷，得出波浪式纹路。旋纹也称旋光，是采用圆柱状毛毡或研石尼龙轮装在钻床上，用煤油调和抛光油膏，对铝或铝合金板表面进行旋转抛磨所获取的一种丝纹。它多用于圆形标牌和小型装饰性表盘的装饰性加工。螺纹是用一台在轴上装有圆形毛毡的小电机，将其固定在桌面上,与桌子边沿成60度左右的角度，另外做一个装有固定铝板压茶的拖板，在拖板上贴一条边沿齐直的聚酯薄膜用来限制螺纹竞度。利用毛毡的旋转与拖板的直线移动，在铝板表面旋擦出宽度一致的螺纹纹路金属
3、热处理知识热处理把金属材料在固态范围内通过一定的加热，保温和冷却以改变其组织和性能的一种工艺。13、退火：将金属或合金的材料或制件加热到相变或部分相变温度，保温一段时间，然后缓慢冷却的一种热处理工艺。14、正火：将钢加热到完全相变以上的某一温度，保温一定的时间后，在空气中冷却的一种热处理工艺。15、淬火：将钢加热到相变或部分相变温度，保温一段时间后，快速冷却的热处理工艺。16、回火：将经过淬火的钢，重新加热到一定温度(相变温度以下)，保温一段时间，然后冷却的热处理工艺。17、调质处理：将钢件淬火，随之进行高温回火，这种复合工艺称调质处理。18、表面热处理：改变钢件表面组织或化学成分，以其改面表

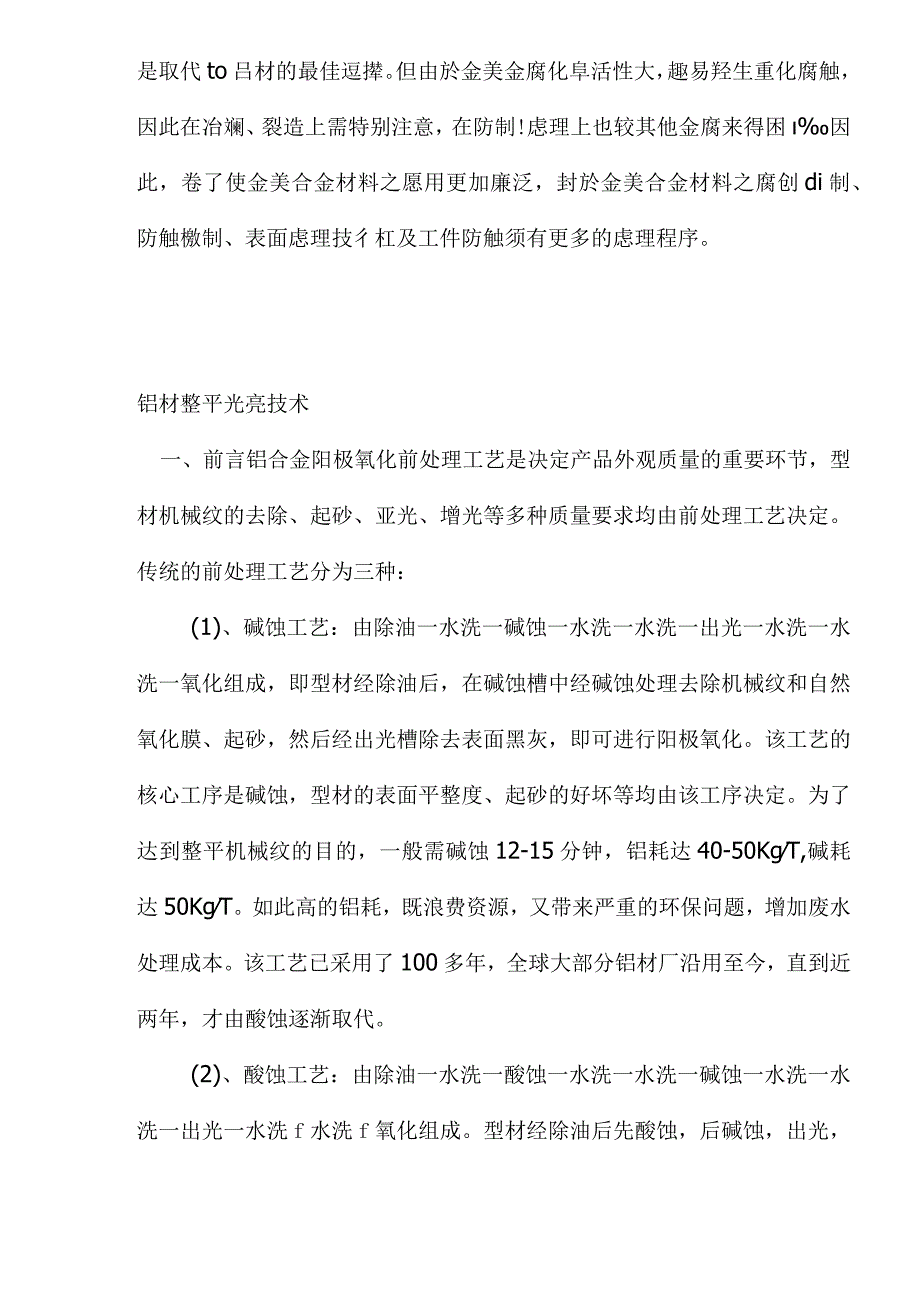

4、面性能的热处理工艺。近年来3C重子羟品之音十(Computer;Communication,Consumption日ectronicProductions)往本监、薄、短、小的方向樊展，其中f於散熟功能、霜磁波辘干摄、重量、璟保屡粢物回收等需求也日益提高，所以在材料的及特性is撵上，需要作相常程度的考量。金吕金美合金材料愿用上的虑理程序金美合金材料有其上述侵昇的特性，符合新一代f璟境保永幺监管的脩件，是取代to吕材的最佳逗撵。但由於金美金腐化阜活性大，趣易羟生重化腐触，因此在冶斓、裂造上需特别注意，在防制!虑理上也较其他金腐来得困因此，卷了使金美合金材料之愿用更加廉泛，封於金美合金材料之腐创d
5、i制、防触檄制、表面虑理技彳杠及工件防触须有更多的虑理程序。铝材整平光亮技术一、前言铝合金阳极氧化前处理工艺是决定产品外观质量的重要环节，型材机械纹的去除、起砂、亚光、增光等多种质量要求均由前处理工艺决定。传统的前处理工艺分为三种：(1)、碱蚀工艺：由除油一水洗一碱蚀一水洗一水洗一出光一水洗一水洗一氧化组成，即型材经除油后，在碱蚀槽中经碱蚀处理去除机械纹和自然氧化膜、起砂，然后经出光槽除去表面黑灰，即可进行阳极氧化。该工艺的核心工序是碱蚀，型材的表面平整度、起砂的好坏等均由该工序决定。为了达到整平机械纹的目的，一般需碱蚀12-15分钟，铝耗达40-50KgT,碱耗达50KgT。如此高的铝耗，既
6、浪费资源，又带来严重的环保问题，增加废水处理成本。该工艺已采用了100多年，全球大部分铝材厂沿用至今，直到近两年，才由酸蚀逐渐取代。(2)、酸蚀工艺：由除油一水洗一酸蚀一水洗一水洗一碱蚀一水洗一水洗一出光一水洗f水洗f氧化组成。型材经除油后先酸蚀，后碱蚀，出光，完成前处理。该工艺的核心工序是酸蚀，去机械纹、起砂等均由酸蚀决定。不同于碱蚀，酸蚀的最大优点是去机械纹能力强、起砂快、铝耗低，一般3-5分钟即可完成，铝耗几乎是碱蚀的1/8-1/6。从工作效率和节约资源的角度看，酸蚀无疑是碱蚀工艺的一大进步。然而，酸蚀的环保问题更加突出：酸槽的有毒气体HF的逸出及水洗槽F-的污染。氟化物一般都有剧毒，处
7、理更加困难。另外，酸蚀处理后，型材外观发黑发暗，尽管不得已延续了碱蚀和出光，可增亮一些，但仍然很暗，既增加了工序，又损失了光泽，这些问题至今还没有有效的解决方案。(3)、抛光工艺：由除油一水洗一抛光一水洗一水洗一氧化组成，型材经除油后即放入抛光槽，经2-5分钟抛光后，可形成镜面，水洗后可直接氧化。该工艺的核心工序是抛光，去纹、镜面都在抛光槽完成。抛光具有铝耗低、型材光亮的优点，但抛光槽的NOX的逸出，造成严重的环境污染及操作工的身体伤害，同时，昂贵的化工原料成本等因素也制约了该工艺的推广。通观上述三种工艺，虽各有特点，但缺点也比较突出，如碱蚀铝耗高、碱渣多、工效低；酸蚀氟化物污染、型材发暗；抛
8、光污染严重，成本过高等等。这些工艺要么污染了环境，要么浪费了铝资源，要么降低了铝材表面质量，亟待进行工艺改进玻璃钢是中国的名称，国外称为“玻璃纤维增强塑料。用缩写的英文字母FRP表示，因此玻璃钢实质上是纤维增强塑料。用玻璃纤维去增强热塑性树脂，可称为热塑性玻璃钢，用英文字母FRTP表示；用玻璃纤维去增强热固性树脂，就叫做热固性玻璃钢，即通常说的FRP。目前生产的玻璃钢主要是指热固性而言。FRP有如下特性。优点：(1)轻质高强(2)耐腐蚀性能好(3)电性能好(4)热性能良好(5)可设计性好(6)工艺性优良缺点：(1)弹性模量低(2)长期耐温性差(3)老化现象(4)层间剪切强度低目前世界上使用最多
9、的成型方法有以下四种。手糊法：主要使用国家有挪威、日本、英国、丹麦等。喷射法：主要使用国家有瑞典、美国、挪威等。模压法：主要使用国家有德国等。FTM法：主要使用国家有欧美各国、日本。塑月寥材料性能典愿用1-2塑料材料的槿划分1-2-1按化阜结情分类直聚烯燃类直聚乙烯(PE)聚丙烯(PP)超高分子量聚乙烯(UHMPE)聚苯乙烯聚苯乙烯(PS)丙烯晴-苯乙烯(AS)丙烯晴-丁二烯-苯乙烯共聚IS(ABS)聚胺类直不同的各槿尼熊聚酸类直聚碳酸酯(PC)聚甲醛(PoM)聚概(PSU)聚酯类直聚封苯二甲酸丁二酯丙烯酸酯聚甲基丙烯酸甲酯1-2-2按余吉晶形魅分结晶性材料在逾常的修件下能羟生某几槿几何形熊晶
10、醴结横的塑料(如PE,PBPA,POMzPBT).辗定型塑料分子形状和分子排列不呈晶曾静吉情而呈瓢序状的塑料(如ABSzPC,PSUzPMMAzPS)1-2-3按受热呈现基本行卷分熟塑性塑料在特定温度范Iil内能反彳复加热软化和冷谷叼更化。熟固性塑料受热后成卷不熔的物再次受热不再具有可塑性。如蜜胺-甲醛植!脂(MF)尿-注塑成型各种缺陷的现象及解决方法1 .龟裂龟裂是塑料制品较常见的一种缺陷，产生的主要原因是由于应力变形所致。主要有残余应力、外部应力和外部环境所产生的应力变形。(一)残余应力引起的龟裂残余应力主要由于以下三种情况，即充填过剩、脱模推出和金属镶嵌件造成的。作为在充填过剩的情况下产
11、生的龟裂，其解决方法主要可在以下几方面入手：(1)由于直浇口压力损失最小，所以，如果龟裂最主要产生在直浇口附近，则可考虑改用多点分布点浇口、侧浇口及柄形浇口方式。(2)在保证树脂不分解、不劣化的前提下，适当提高树脂温度可以降低熔融粘度提高流动性同时也可以降低注射压力，以减小应力。(3)一般情况下，模温较低时容易产生应力，应适当提高温度。但当注射速度较高时，即使模温低一些，也可减低应力的产生。(4)注射和保压时间过长也会产生应力，将其适当缩短或进行Th次保压切换效果较好。（5）非结晶性树脂，如AS树脂、ABS树脂、PMMA树脂等较结晶性树脂如聚乙烯、聚甲醛等容易产生残余应力，应予以注意。脱模推出
12、时，由于脱模斜度小、模具型胶及凸模粗糙，使推出力过大，产生应力，有时甚至在推出杆周围产生白化或破裂现象。只要仔细观察龟裂产生的位置，即可确定原因。在注射成型的同时嵌入金属件时，最容易产生应力，而且容易在经过一段时间后才产生龟裂，危害极大。这主要是由于金属和树脂的热膨胀系数相差悬殊产生应力，而且随着时间的推移，应力超过逐渐劣化的树脂材料的强度而产生裂纹。为预防由此产生的龟裂，作为经验，壁厚7”与嵌入金属件的外径通用型聚苯乙烯基本上不适于宜加镶嵌件，而镶嵌件对尼龙的影响最小。由于玻璃纤维增强树脂材料的热膨胀系数较小，比较适合嵌入件。另外，成型前对金属嵌件进行预热，也具有较好的效果。（二）外部应力引
13、起的龟裂这里的外部应力，主要是因设计不合理而造成应力集中，特别是在尖角处更需注意。由图22可知，可取R/7”一O.507o（三）外部环境引起的龟裂化学药品、吸潮引起的水降解，以及再生料的过多使用都会使物性劣化，产生龟裂。二、充填不足充填不足的主要原因有以下几个方面:I .树脂容量不足。II .型腔内加压不足。Hi.树脂流动性不足。iv.排气效果不好。作为改善措施，主要可以从以下几个方面入手：1）加长注射时间，防止由于成型周期过短，造成浇口固化前树脂逆流而难于充满型腔。2）提高注射速度。3）提高模具温度。4）提高树脂温度。5）提高注射压力。6）扩大浇口尺寸。一般浇口的高度应等于制品壁厚的1/2I
14、/3o7）浇口设置在制品壁厚最大处。8）设置排气槽（平均深度0.03mm、宽度3Smm）或排气杆。对于较小工件更为重要。9）在螺杆与注射喷嘴之间留有一定的（约Smm）缓冲距离。10）选用低粘度等级的材料。11）加入润滑剂。三、皱招及麻面产生这种缺陷的原因在本质上与充填不足相同，只是程度不同。因此，解决方法也与上述方法基本相同。特别是对流动性较差的树脂（如聚甲醛、PMMA树脂、聚碳酸酯及PP树脂等）更需要注意适当增大浇口和适当的注射时间。四、缩坑缩坑的原因也与充填不足相同，原则上可通过过剩充填加以解决，但却会有产生应力的危险，应在设计上注意壁厚均匀，应尽可能地减少加强肋、凸柱等地方的壁厚。五、溢
15、边对于溢边的处理重点应主要放在模具的改善方面。而在成型条件上，则可在降低流动性方面着手。具体地可采用以下几种方法：1）降低注射压力。2）降低树脂温度。4）选用高粘度等级的材料。5）降低模具温度。6）研磨溢边发生的模具面。7）采用较硬的模具钢材。8）提高锁模力。9）调整准确模具的结合面等部位。10）增加模具支撑柱，以增加刚性。ID根据不同材料确定不同排气槽的尺寸。六、熔接痕熔接痕是由于来自不同方向的熔融树脂前端部分被冷却、在结合处未能完全融合而产生的。一般情况下，主要影响外观，对涂装、电镀产生影响。严重时，对制品强度产生影响（特别是在纤维增强树脂时，尤为严重）。可参考以下几项予以改善：I）调整成型条件，提高流动性。如，提高树脂温度、提高模具温度、提高注射压力及速度等。2）增设排气槽，在熔接痕的产生处设置推出杆也有利于排气。3）尽量减少脱模剂的使用。4）设置工艺溢料并作为熔接痕的产生处，成型后再予以切断去除。5）若仅影响外观，则可改变烧四位置，以改变熔接痕的位置。或者将熔接痕产生的部位处理为暗光泽面等，予以修饰。七、烧伤根据由机械、模具或成型条件等不同的原因引起的烧伤，采取的解决办法也不同。1）机械原因，例如，由于异常条件造成料筒过热，使树脂高温分解、烧伤后注射到制品
