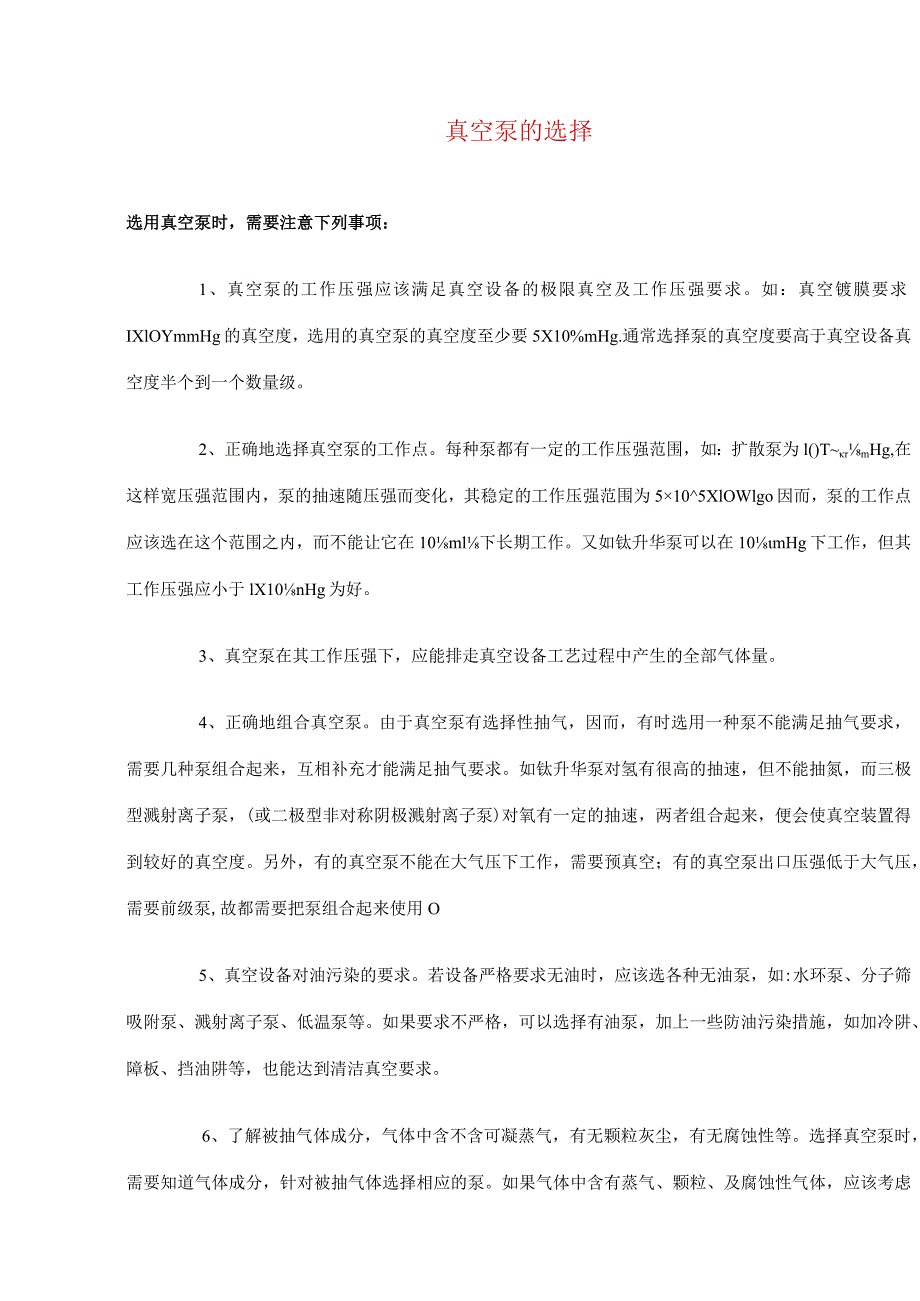

真空泵的选择(doc4).docx_第1页
第1页 / 共4页

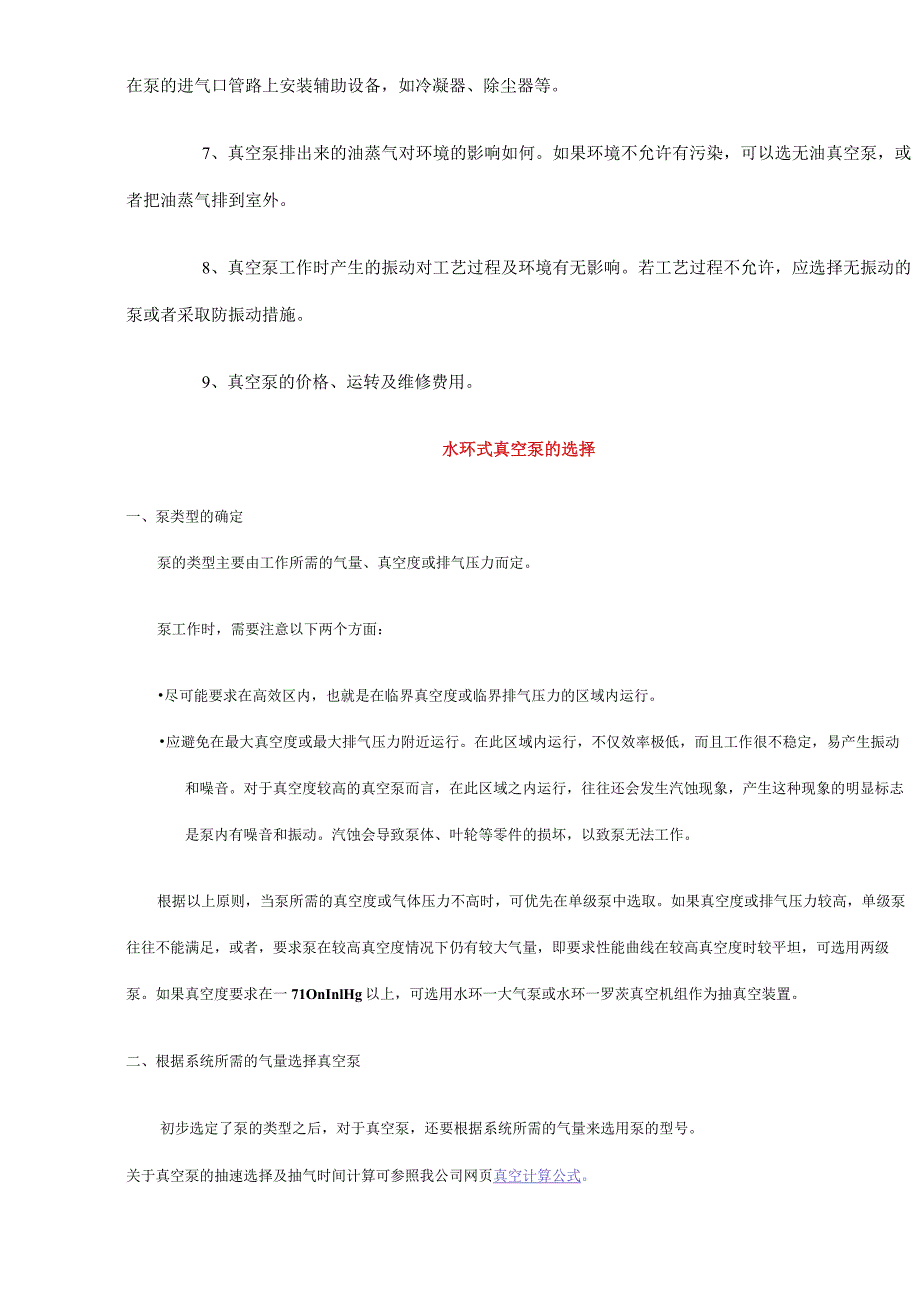

真空泵的选择(doc4).docx_第2页
第2页 / 共4页

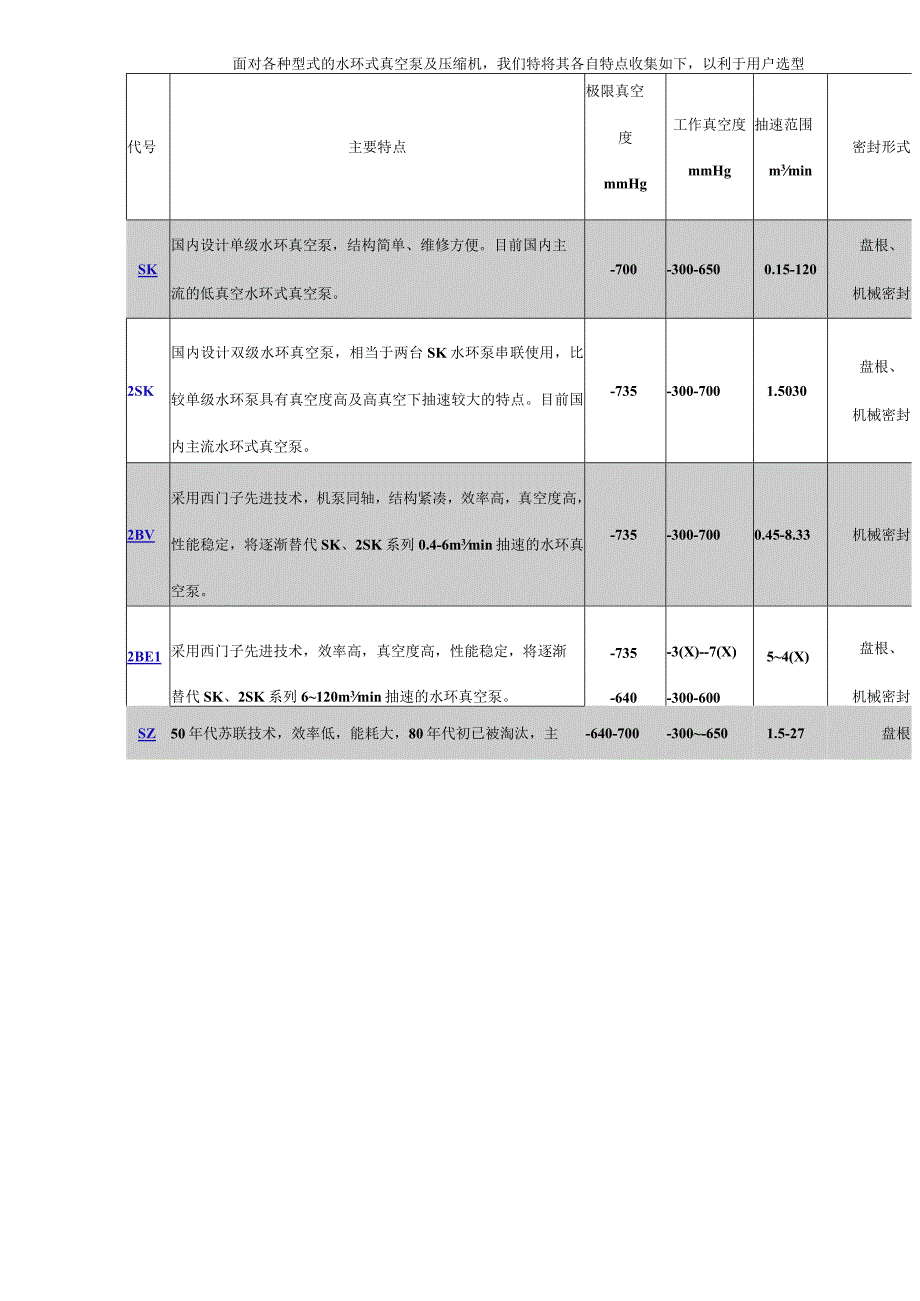

真空泵的选择(doc4).docx_第3页
第3页 / 共4页
真空泵的选择(doc4).docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《真空泵的选择(doc4).docx》由会员分享,可在线阅读,更多相关《真空泵的选择(doc4).docx(4页珍藏版)》请在第壹文秘上搜索。

1、真空泵的选择选用真空泵时,需要注意下列事项:1、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。如:真空镀膜要求IXlOYmmHg的真空度,选用的真空泵的真空度至少要5X10%mHg.通常选择泵的真空度要高于真空设备真空度半个到一个数量级。2、正确地选择真空泵的工作点。每种泵都有一定的工作压强范围,如:扩散泵为l()TrmHg,在这样宽压强范围内,泵的抽速随压强而变化,其稳定的工作压强范围为5105XlOWlgo因而,泵的工作点应该选在这个范围之内,而不能让它在10ml下长期工作。又如钛升华泵可以在10mHg下工作,但其工作压强应小于lX10nHg为好。3、真空泵在其工作压强下,应能

2、排走真空设备工艺过程中产生的全部气体量。4、正确地组合真空泵。由于真空泵有选择性抽气,因而,有时选用一种泵不能满足抽气要求,需要几种泵组合起来,互相补充才能满足抽气要求。如钛升华泵对氢有很高的抽速,但不能抽氮,而三极型溅射离子泵,(或二极型非对称阴极溅射离子泵)对氧有一定的抽速,两者组合起来,便会使真空装置得到较好的真空度。另外,有的真空泵不能在大气压下工作,需要预真空;有的真空泵出口压强低于大气压,需要前级泵,故都需要把泵组合起来使用O5、真空设备对油污染的要求。若设备严格要求无油时,应该选各种无油泵,如:水环泵、分子筛吸附泵、溅射离子泵、低温泵等。如果要求不严格,可以选择有油泵,加上一些防

3、油污染措施,如加冷阱、障板、挡油阱等,也能达到清洁真空要求。6、了解被抽气体成分,气体中含不含可凝蒸气,有无颗粒灰尘,有无腐蚀性等。选择真空泵时,需要知道气体成分,针对被抽气体选择相应的泵。如果气体中含有蒸气、颗粒、及腐蚀性气体,应该考虑在泵的进气口管路上安装辅助设备,如冷凝器、除尘器等。7、真空泵排出来的油蒸气对环境的影响如何。如果环境不允许有污染,可以选无油真空泵,或者把油蒸气排到室外。8、真空泵工作时产生的振动对工艺过程及环境有无影响。若工艺过程不允许,应选择无振动的泵或者采取防振动措施。9、真空泵的价格、运转及维修费用。水环式真空泵的选择一、泵类型的确定泵的类型主要由工作所需的气量、真

4、空度或排气压力而定。泵工作时,需要注意以下两个方面:尽可能要求在高效区内,也就是在临界真空度或临界排气压力的区域内运行。应避免在最大真空度或最大排气压力附近运行。在此区域内运行,不仅效率极低,而且工作很不稳定,易产生振动和噪音。对于真空度较高的真空泵而言,在此区域之内运行,往往还会发生汽蚀现象,产生这种现象的明显标志是泵内有噪音和振动。汽蚀会导致泵体、叶轮等零件的损坏,以致泵无法工作。根据以上原则,当泵所需的真空度或气体压力不高时,可优先在单级泵中选取。如果真空度或排气压力较高,单级泵往往不能满足,或者,要求泵在较高真空度情况下仍有较大气量,即要求性能曲线在较高真空度时较平坦,可选用两级泵。如

5、果真空度要求在一71OnInlHg以上,可选用水环一大气泵或水环一罗茨真空机组作为抽真空装置。二、根据系统所需的气量选择真空泵初步选定了泵的类型之后,对于真空泵,还要根据系统所需的气量来选用泵的型号。关于真空泵的抽速选择及抽气时间计算可参照我公司网页真空计算公式。面对各种型式的水环式真空泵及压缩机,我们特将其各自特点收集如下,以利于用户选型代号主要特点极限真空度mmHg工作真空度mmHg抽速范围m3min密封形式SK国内设计单级水环真空泵,结构简单、维修方便。目前国内主流的低真空水环式真空泵。-700-300-6500.15-120盘根、机械密封2SK国内设计双级水环真空泵,相当于两台SK水环

6、泵串联使用,比较单级水环泵具有真空度高及高真空下抽速较大的特点。目前国内主流水环式真空泵。-735-300-7001.5030盘根、机械密封2BV采用西门子先进技术,机泵同轴,结构紧凑,效率高,真空度高,性能稳定,将逐渐替代SK、2SK系列0.4-6m3min抽速的水环真空泵。-735-300-7000.45-8.33机械密封2BE1采用西门子先进技术,效率高,真空度高,性能稳定,将逐渐替代SK、2SK系列6120m3min抽速的水环真空泵。-735-640-3(X)-7(X)-300-60054(X)盘根、机械密封SZ50年代苏联技术,效率低,能耗大,80年代初已被淘汰,主-640-700-300-6501.5-27盘根要应用于老用户。SZB50年代苏联技术,效率低,能耗大,80年代初已被淘汰,主要应用于水泵引水,目前已被SK系列水环泵替代。-600-300-5500.33-0.66盘根2SY主要应用于水环压缩机,最大排气压强为06MPa-630机械密封2YK结构基本与2SK系列相同,可以用被抽介质作为工作液,极限真空度随被抽介质的饱合蒸气压而改变。表中极限真空度为工作介质为变压器油时的极限真空度。-755-300-7201.5-30机械密封
