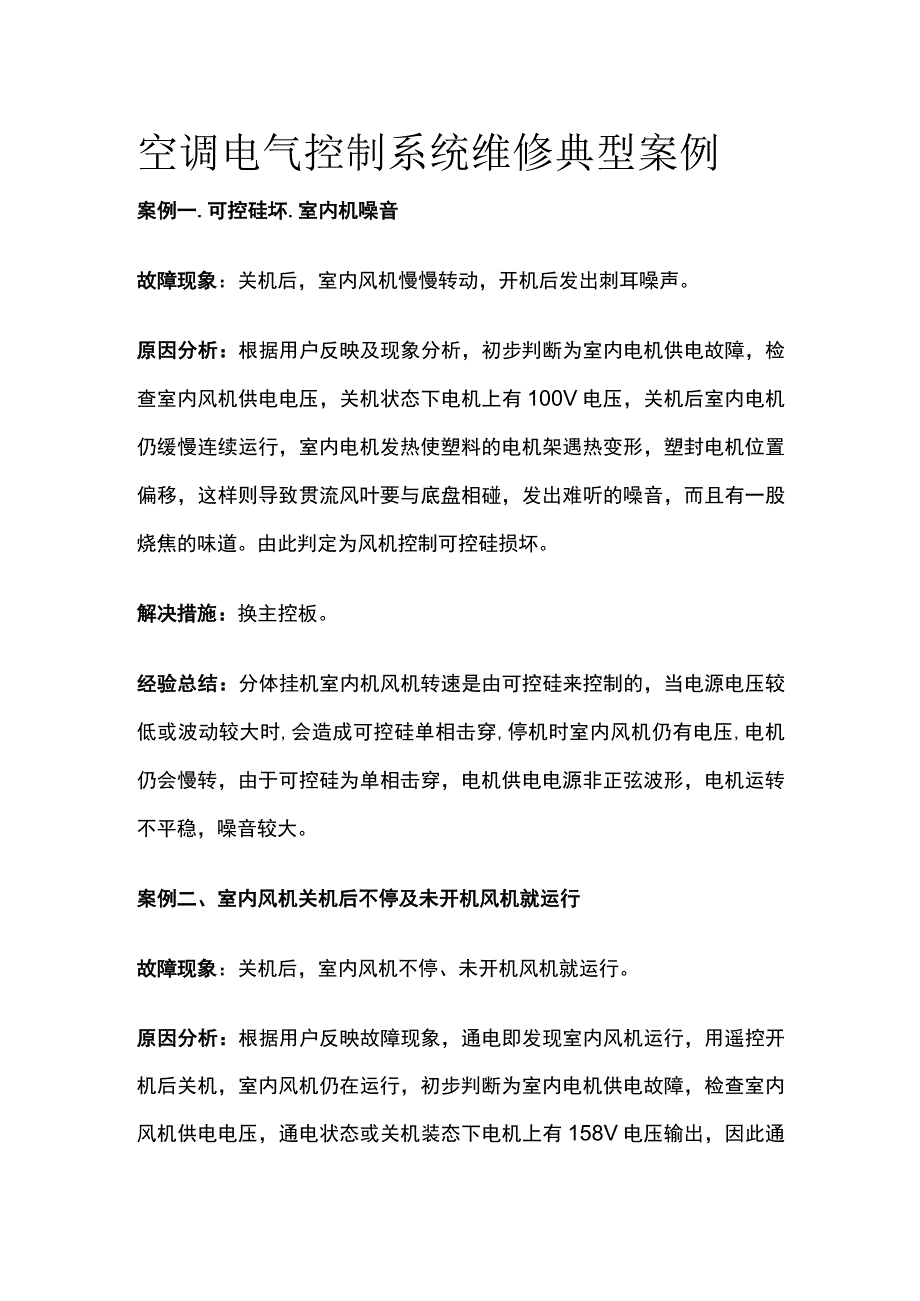

1、空调电气控制系统维修典型案例案例一.可控硅坏.室内机噪音故障现象：关机后，室内风机慢慢转动，开机后发出刺耳噪声。原因分析：根据用户反映及现象分析，初步判断为室内电机供电故障，检查室内风机供电电压，关机状态下电机上有100V电压，关机后室内电机仍缓慢连续运行，室内电机发热使塑料的电机架遇热变形，塑封电机位置偏移，这样则导致贯流风叶要与底盘相碰，发出难听的噪音，而且有一股烧焦的味道。由此判定为风机控制可控硅损坏。解决措施：换主控板。经验总结：分体挂机室内机风机转速是由可控硅来控制的，当电源电压较低或波动较大时,会造成可控硅单相击穿,停机时室内风机仍有电压,电机仍会慢转，由于可控硅为单相击穿，电机供

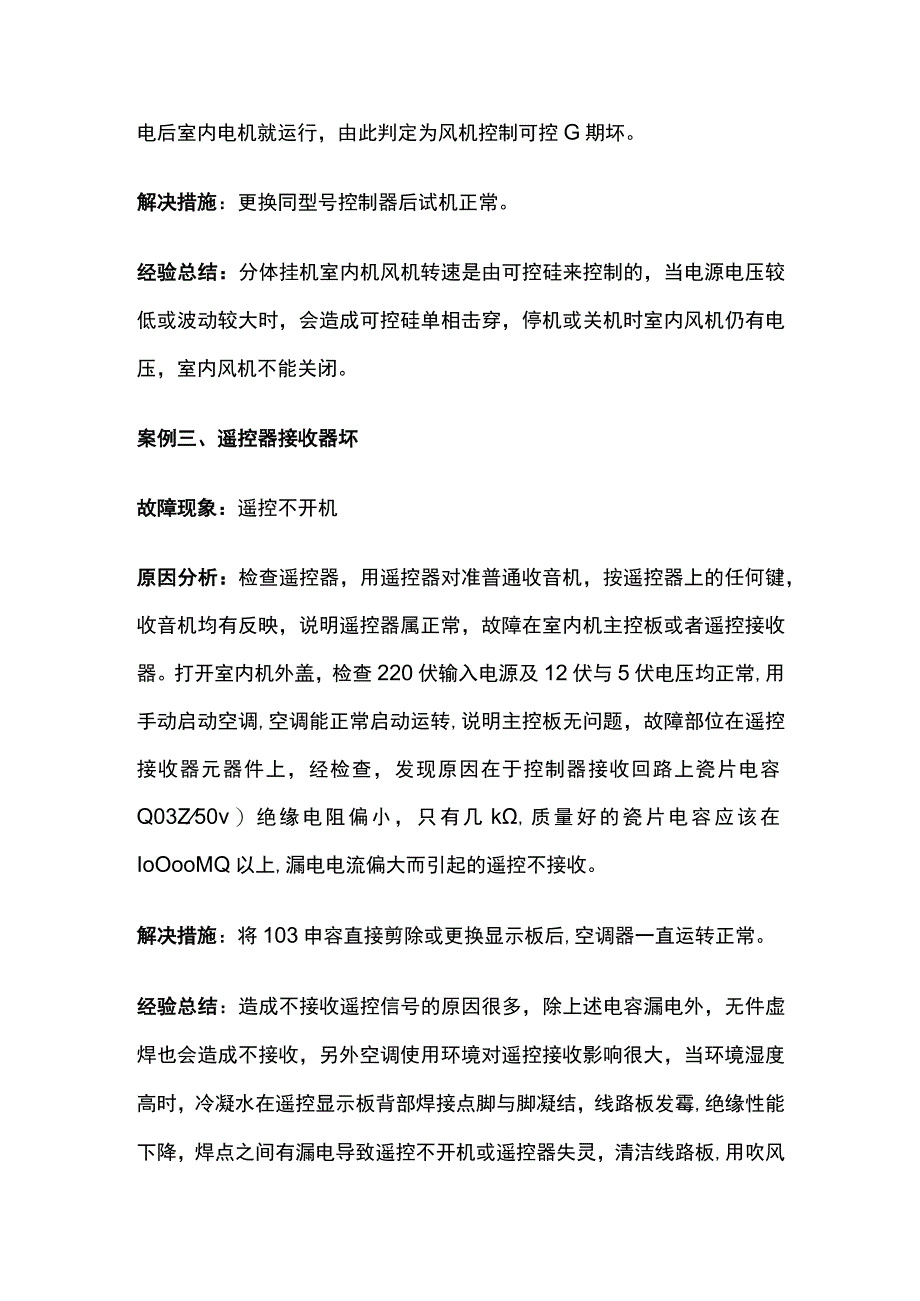

2、电电源非正弦波形，电机运转不平稳，噪音较大。案例二、室内风机关机后不停及未开机风机就运行故障现象：关机后，室内风机不停、未开机风机就运行。原因分析：根据用户反映故障现象，通电即发现室内风机运行，用遥控开机后关机，室内风机仍在运行，初步判断为室内电机供电故障，检查室内风机供电电压，通电状态或关机装态下电机上有158V电压输出，因此通电后室内电机就运行，由此判定为风机控制可控G期坏。解决措施：更换同型号控制器后试机正常。经验总结：分体挂机室内机风机转速是由可控硅来控制的，当电源电压较低或波动较大时，会造成可控硅单相击穿，停机或关机时室内风机仍有电压，室内风机不能关闭。案例三、遥控器接收器坏故障现象
3、：遥控不开机原因分析：检查遥控器，用遥控器对准普通收音机，按遥控器上的任何键，收音机均有反映，说明遥控器属正常，故障在室内机主控板或者遥控接收器。打开室内机外盖，检查220伏输入电源及12伏与5伏电压均正常,用手动启动空调,空调能正常启动运转,说明主控板无问题，故障部位在遥控接收器元器件上，经检查，发现原因在于控制器接收回路上瓷片电容Q03Z50v）绝缘电阻偏小，只有几k,质量好的瓷片电容应该在IoOooMQ以上,漏电电流偏大而引起的遥控不接收。解决措施：将103申容直接剪除或更换显示板后,空调器一直运转正常。经验总结：造成不接收遥控信号的原因很多，除上述电容漏电外，无件虚焊也会造成不接收，另外空调使用环境对遥控接收影响很大，当环境湿度高时，冷凝水在遥控显示板背部焊接点脚与脚凝结，线路板发霉,绝缘性能下降，焊点之间有漏电导致遥控不开机或遥控器失灵，清洁线路板,用吹风机干燥处理后，在遥控显示板背部焊接一层玻璃胶，遥控能够正常接收。用手机可检测遥控器是否发射信号，如手动开机后空调运行正常，可以排除主控板故障，由此可确定问题出在接收器，维修时不能简单地更换配件，尤其是短期内重复维修时，应仔细分析一下配件损坏原因。
