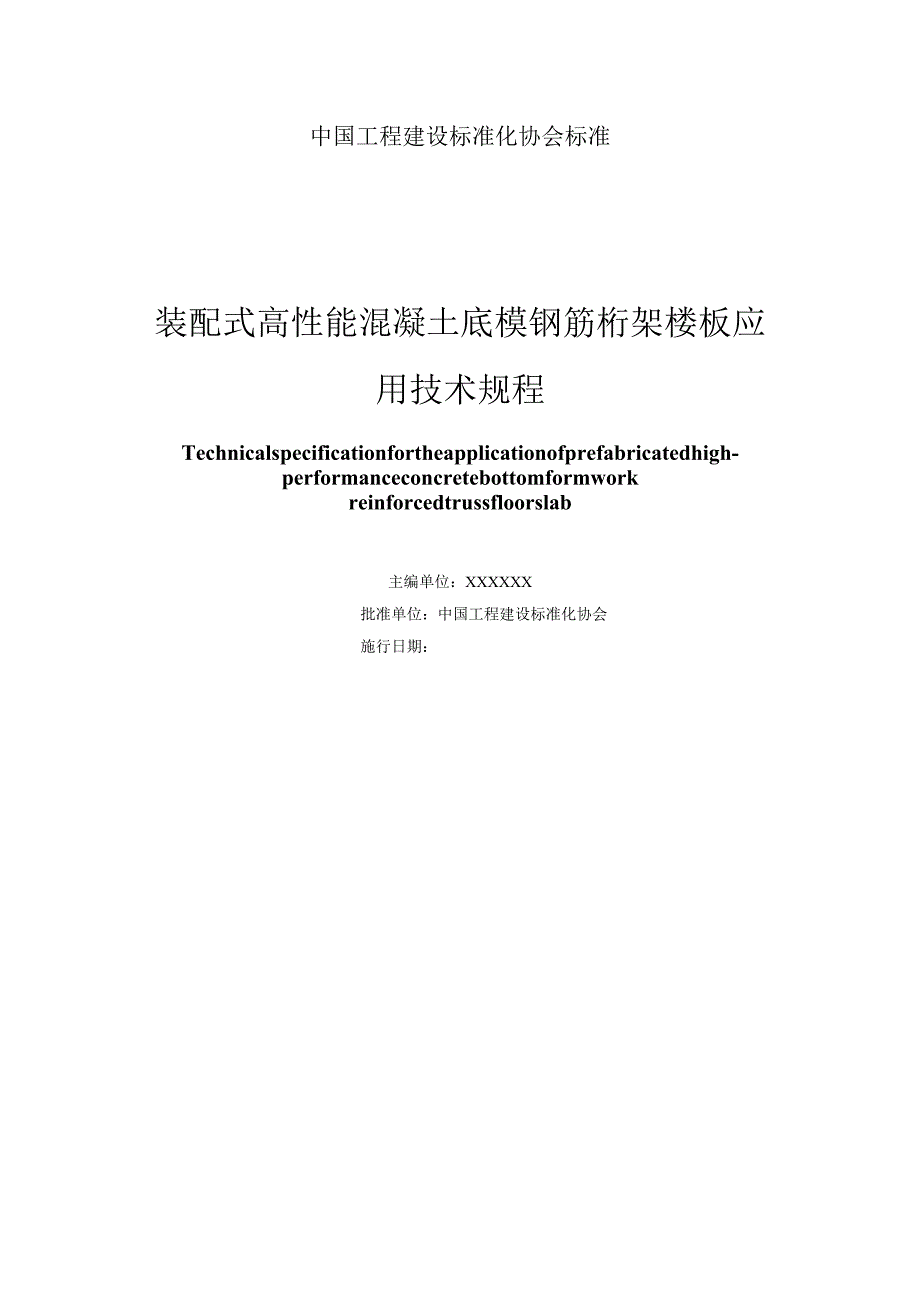

1、TCECS *-20*CECS中国工程建设标准化协会标准装配式高性能混凝土底模钢筋桁架楼板应用技术规程Technicalspecificationfortheapplicationofprefabricatedhighperformanceconcretebottomformworkreinforcedtrussfloorslab（征求意见稿）中国建筑工业出版社中国工程建设标准化协会标准装配式高性能混凝土底模钢筋桁架楼板应用技术规程Technicalspecificationfortheapplicationofprefabricatedhigh-performanceconcretebott

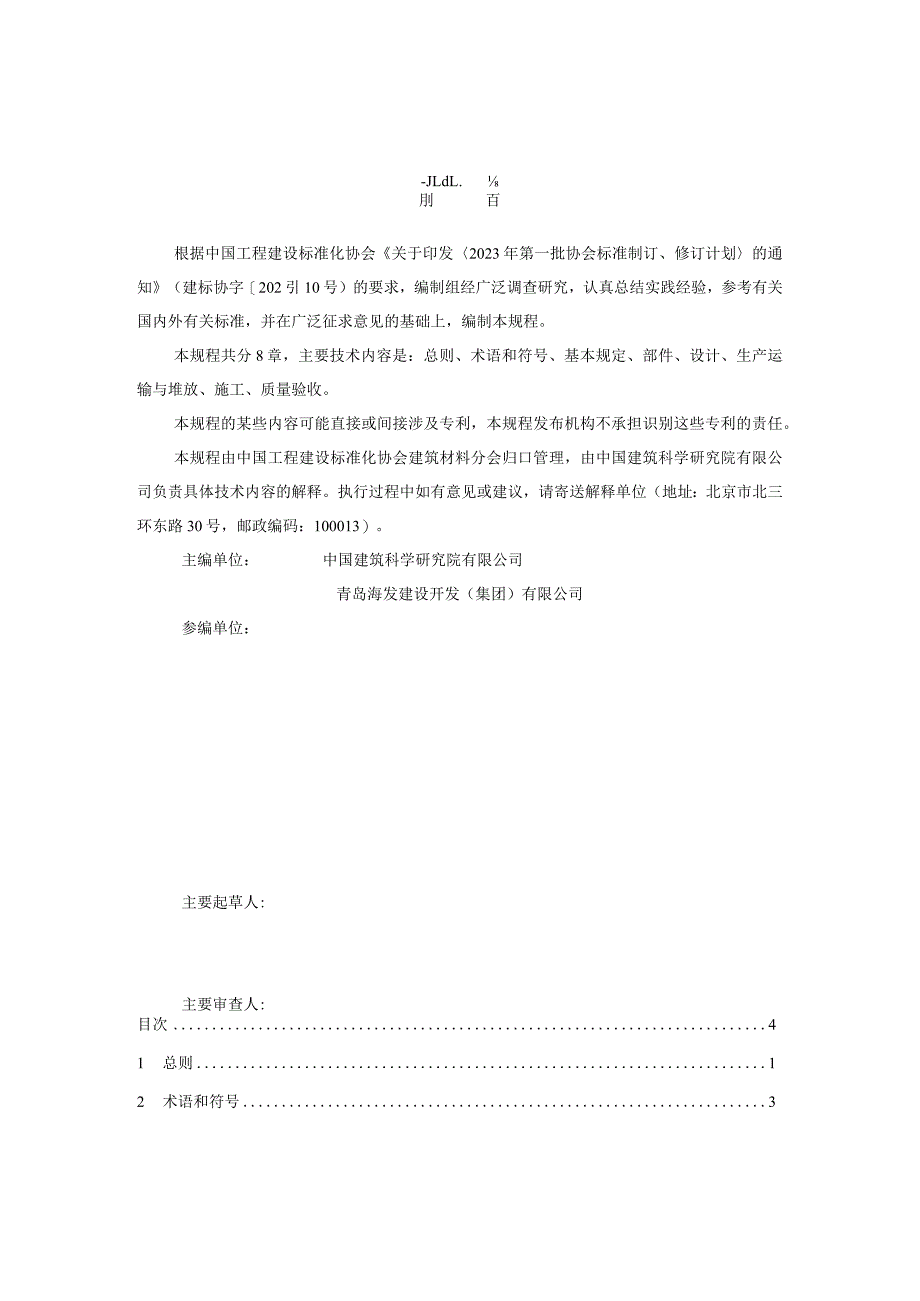

2、omformworkreinforcedtrussfloorslab主编单位：XXXXXX批准单位：中国工程建设标准化协会施行日期：-JLdL.刖百根据中国工程建设标准化协会关于印发2023年第一批协会标准制订、修订计划的通知（建标协字202引10号）的要求，编制组经广泛调查研究，认真总结实践经验，参考有关国内外有关标准，并在广泛征求意见的基础上，编制本规程。本规程共分8章，主要技术内容是：总则、术语和符号、基本规定、部件、设计、生产运输与堆放、施工、质量验收。本规程的某些内容可能直接或间接涉及专利，本规程发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会建筑材料分会归口管理，由
3、中国建筑科学研究院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送解释单位（地址：北京市北三环东路30号，邮政编码：100013）。主编单位：中国建筑科学研究院有限公司青岛海发建设开发（集团）有限公司参编单位：主要起草人:主要审查人:目次41 总则12 术语和符号32.1 术语32.2 符号43基本规定64材料和产品81.1 钢筋81.2 钢筋桁架101.3 高性能混凝土底板115 设计与构造135.1 一般规定135.2 构件设计135.3 施工阶段计算175.4 使用阶段计算195.5 构造规定226 生产、运输与堆放266.1 一般规定266.2 生产266.3 运输与堆
4、放276.4 质量检验297 施工337.1 一般规定337.2 施工准备337.3 安装347.4 钢筋混凝土工程368验收398.1 一般规定398.2 主控项目408.3 一般项目41附录A高性能混凝土桁架板常用型号及技术参数43附录B高性能混凝土桁架板产品出厂检验与型式检验46附录C常用钢筋桁架钢筋规格50本规程用词说明51引用标准名录52.o.为规范装配式高性能混凝土底模钢筋桁架楼板在工程建设中的应用，做到安全适用、技术先进、经济合理，保证工程质量，制定本规程。【条文说明】高性能混凝土桁架板是由钢筋桁架和高性能混凝土底板组合成预制板，现场后浇混凝土而成的一种新型混凝土组合板。装配式高
5、性能混凝土底模钢筋桁架楼板在工厂机械化生产，在模具底层铺设一层耐碱玻纤网格布，浇筑1825厚度高性能混凝土底板后置入带有底板连接钢筋的钢筋桁架，经养护、固化后形成的预制构件。高性能混凝土桁架板具有自重轻、标准化程度高、生产运输效率高、施工便捷、抗裂性能优、刚度较大等优点，在装配式结构中应用广泛。钢筋桁架及底板连接钢筋的作用主要有：1、钢筋桁架作为楼板内主受力钢筋，2、在高性能混凝土桁架板脱模、存放、安装及浇筑混凝土时提供必要的承载力和刚度，避免桁架板在短暂设计状况下的损坏；3、施工阶段使钢筋桁架与底板协同受力；4、使高性能混凝土底板和后浇混凝土叠合层之间具有良好的整体性；5、钢筋桁架可用作预埋
6、吊件等。本条主要阐明制订本规程的目的，在于规范、控制和保证装配式高性能混凝土底模钢筋桁架楼板在建筑工程中的工程质量，促进建筑行业健康发展。1.0.2本规程适用于抗震设防烈度为8度及8度以下地区的工业与民用建筑中装配式高性能混凝土底模钢筋桁架楼板的设计、生产、施工及验收。【条文说明】编制组开展了高性能混凝土桁架板施工阶段和使用阶段试验研究，包括“单向板施工阶段承载力试验研究”、“双跨简支连接板使用阶段承载力试验研究”、“双向板四边简支使用阶段承载力试验研究”三大类型的试验，得到结论如下：1、高性能混凝土底板与后浇混凝土在正、负弯矩截面的各受力阶段均无脱离、滑移现象。2、高性能混凝土桁架板承载力、
7、挠度、最终破坏形态及裂缝分布与现浇板相似，高性能混凝土底板可作为楼板结构的组成部分与现浇混凝土协同受力。3、高性能混凝土板底密拼接缝处的开裂荷载大于板底开裂荷载，密拼拼缝存在不会导致楼板提前开裂。4、钢筋桁架对楼板两个主要受力方向刚度会产生一定影响，在设计时充分考虑两个方向的刚度差异。装配式高性能混凝土底模钢筋桁架楼板可用于工业与民用建筑或构筑物的楼盖或屋盖，适合新型建筑工业化，结构体系包括钢结构、混凝土结构、钢-混凝土组合结构，适用于装配式建筑。对于工业建筑，本规程适用于无特殊使用环境和条件下的普通单层或多层工业厂房建筑；当建筑处于特殊使用环境和条件，如高温高湿环境、腐蚀环境、有动力荷载等，
8、需根据具体情况进行专项设计。由于目前研究成果有限，本规程的适用范围未包含抗裂设防烈度为9度的地区。1.0.3装配式高性能混凝土底模钢筋桁架楼板的设计、生产、施工及验收，除应符合本规程外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。【条文说明】国家现行标准混凝土结构通用规范GB55008.混凝土结构设计规范GB50010、钢筋桁架楼承板JG/T368、钢筋桁架楼承板应用技术规程T/CECS1069以及钢筋混凝土用钢筋桁架YB/T4262中，对于钢筋桁架楼承板、钢筋桁架混凝土预制板及其应用，均有相应规定。本规程在这些标准的基础上，通过进一步的研究和实践，对现有标准中的相应规
9、定做了改进和完善。尽管本规程中部分具体构造与现行标准中的要求不完全一致，但性能要求是一致的。在高性能混凝土桁架板应用过程中，当采用本规程中，对与其他现行标准中不完全一致之处，需注意适用条件和附加要求。2术语和符号2.1 术语2.1.1 装配式高性能混凝土底模钢筋桁架楼板steel-barstrussdeckwithprefabricatedconcrete由工厂机械化生产，以高性能混凝土底板为预制底模，将底模与钢筋桁架在工厂通过埋置连接成整体的组合承重板，简称高性能混凝土桁架板。2.1.2 钢筋桁架混凝土组合楼板steel-bartrussconcretecompositeslab由高性能混凝
10、土桁架板作为底板，现场绑扎设计要求的其它钢筋并浇筑混凝土后形成的共同受力的钢筋混凝土板。2.1.3 钢筋桁架steel-bartruss以钢筋为上弦、下弦及腹杆，通过电阻点焊连接而成的桁架。【条文说明】本规程中钢筋桁架为三维空间的焊接钢筋骨架，上、下弦钢筋为连续平直钢筋，腹杆钢筋为连续弯折钢筋，横截面为倒V形。钢筋桁架构造可参照现行行业标准钢筋混凝土用钢筋桁架YB/T4262-2011中的钢筋桁架形式。2.1.4 底板连接钢筋precastslabreinforcement埋置于高性能混凝土底板内与钢筋桁架腹杆下端焊接，用于连接底板和钢筋桁架的钢筋。【条文说明】本规程中钢筋桁架与底板连接钢筋的
11、构造形式主要形式如下钢筋桁架与底板横向钢筋连接，形成钢筋桁架骨架（图1）。图1钢筋桁架骨架形式1-上弦钢筋；2-下弦钢筋；3-腹杆钢筋；4-底板横向钢筋；5-弯折底角2.1.5 支座钢筋supportbars焊接于钢筋桁架两端的横向和竖向支承钢筋。【条文说明】本规程中支座钢筋用于固定钢筋桁架端部和传递支座反力，一般包括支座横筋和支座竖筋。2.1.6 高性能混凝土底板highperformanceconcreteslab以建设工程设计、施工和使用对混凝土性能特定要求为总体目标，选用优质常规原材料，合理掺加外加剂和矿物掺合料，采用较低水胶比并优化配合比，通过预拌和绿色生产方式以及严格的施工措施，制
12、成具有优异的拌合物性能、力学性能、耐久性能和长期性能的混凝土。2.2 符号2.2.1 材料力学性能为k钢筋强度标准值；Es钢筋弹性模量；为、/y钢筋抗拉、抗压强度设计值。2.2.2 作用和作用效应M高性能混凝土桁架板弯矩设计值；Mig高性能混凝土桁架板自重在计算截面产生的弯矩设计值；M2G一高性能混凝土桁架板自重以外，其他永久荷载在计算截面产生的弯矩设计值；M2Q可变荷载在计算截面产生的弯矩设计值；MGK施工阶段按永久荷载标准组合作用下的计算截面弯矩；M2K使用阶段除高性能混凝土桁架板及钢筋、混凝土自重外的荷载标准组合作用下的计算截面弯矩；N杆件轴心压力设计值；S荷载效应设计值；Ss高性能混凝
13、土桁架板在计算截面产生的荷载效应标准值；Sc混凝土自重在计算截面产生的荷载效应标准值；Sq施工阶段可变荷载在计算截面产生的荷载效应标准值；V计算截面处的剪力设计值；VlG高性能混凝土桁架板自重在计算截面产生的剪力设计值；V2G除高性能混凝土桁架板自重外，其他永久荷载在计算截面产生的剪力设计值；V2Q可变荷载在计算截面产生的剪力设计值；4q施工阶段跨中无支撑时挠度计算值；21IGK施工阶段高性能混凝土桁架板和后浇混凝土自重的荷载标准组合计算的高性能混凝土桁架板挠度值；42GK除高性能混凝土桁架板和后浇混凝土自重外，其他永久荷载标准值作用下，且考虑长期作用影响的预制混凝土桁架组合板挠度计算值；4q
14、k可变荷载标准值作用下,考虑荷载长期作用影响及可变荷载的准永久值系数进行计算得到的预制混凝土桁架组合板挠度计算值。sik施工阶段按永久荷载标准组合计算的钢筋桁架下弦钢筋的拉应力；s2k使用阶段在弯矩Mzk作用下的钢筋桁架下弦钢筋的拉应力；Gk按荷载标准组合计算的钢筋桁架下弦钢筋的拉应力。2.2.3几何参数4、Ts计算单元宽度范围内受拉、受压钢筋截面面积；1.高性能混凝土桁架板长度；1.ab受拉钢筋的基本锚固长度；c高性能混凝土桁架板混凝土保护层厚度；d钢筋直径；h高性能混凝土桁架板钢筋桁架高度；钢筋桁架下弦钢筋中心到受压区混凝土边缘的距离；ho钢筋桁架上、下弦钢筋中心线的距离。2.2.4计算系
