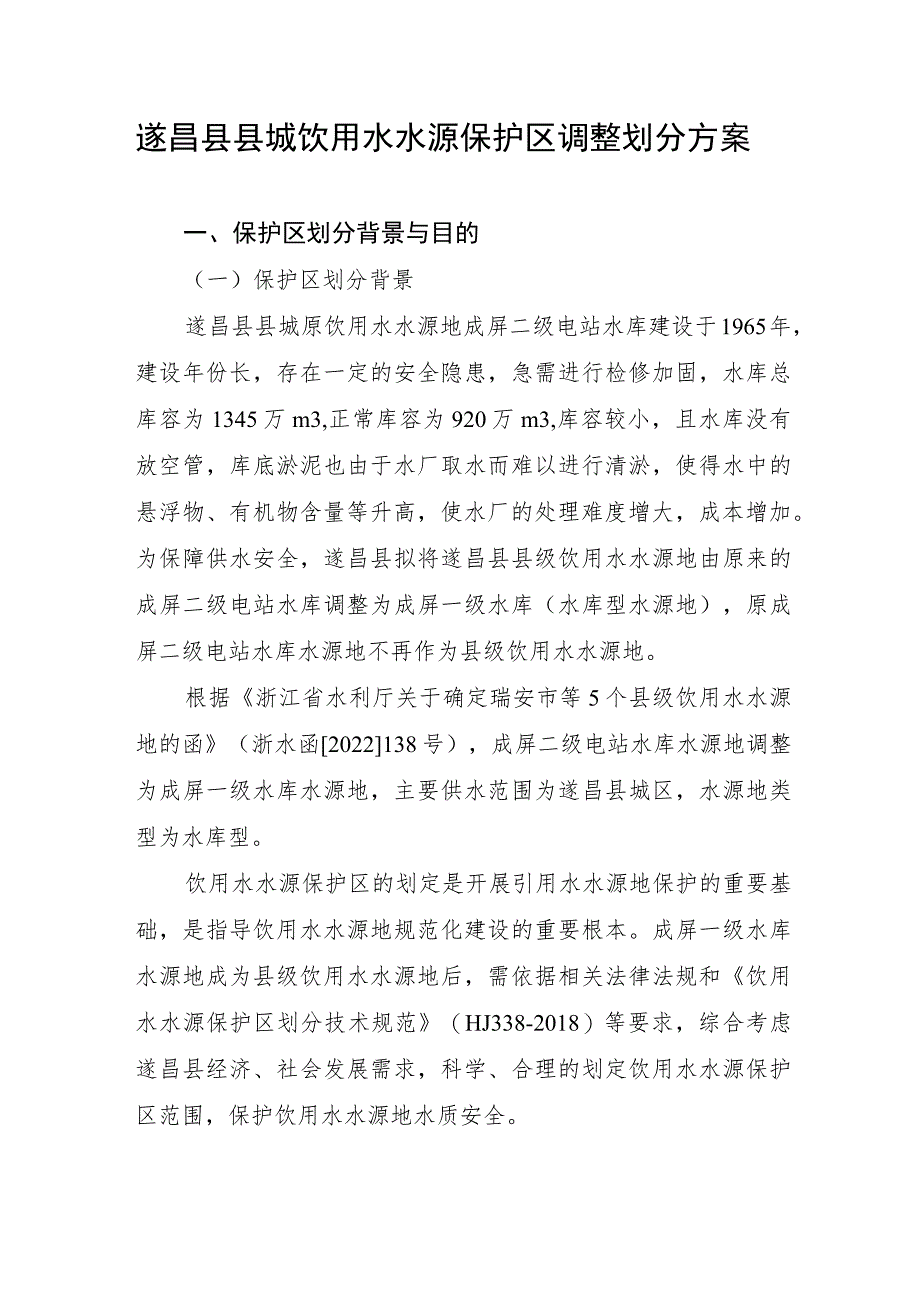

1、遂昌县县城饮用水水源保护区调整划分方案一、保护区划分背景与目的（一）保护区划分背景遂昌县县城原饮用水水源地成屏二级电站水库建设于1965年，建设年份长，存在一定的安全隐患，急需进行检修加固，水库总库容为1345万m3,正常库容为920万m3,库容较小，且水库没有放空管，库底淤泥也由于水厂取水而难以进行清淤，使得水中的悬浮物、有机物含量等升高，使水厂的处理难度增大，成本增加。为保障供水安全，遂昌县拟将遂昌县县级饮用水水源地由原来的成屏二级电站水库调整为成屏一级水库（水库型水源地），原成屏二级电站水库水源地不再作为县级饮用水水源地。根据浙江省水利厅关于确定瑞安市等5个县级饮用水水源地的函（浙水函2
2、022138号），成屏二级电站水库水源地调整为成屏一级水库水源地，主要供水范围为遂昌县城区，水源地类型为水库型。饮用水水源保护区的划定是开展引用水水源地保护的重要基础，是指导饮用水水源地规范化建设的重要根本。成屏一级水库水源地成为县级饮用水水源地后，需依据相关法律法规和饮用水水源保护区划分技术规范（HJ338-2018）等要求，综合考虑遂昌县经济、社会发展需求，科学、合理的划定饮用水水源保护区范围，保护饮用水水源地水质安全。（二）保护区划分目的遂昌县县城原有水源地成屏二级电站水库建设于1965年，建设年份长，存在一定的安全隐患，急需进行检修加固，水库总库容为1345万m3,正常库容为920万m
3、3,库容较小，且水库没有放空管，库底淤泥也由于水厂取水而难以进行清淤，使得水中的悬浮物、有机物含量等升高，使水厂的处理难度增大，成本增加。遂昌县于2016年开始启动县城饮用水取水工程，将取水口由原有位置上移至成屏一级水库主坝右岸、溢洪道左岸之间的放空管接出，水源地由成屏二级电站水库调整为成屏一级水库。饮用水水源地的调整由浙江省水利厅关于确定瑞安市等5个县级饮用水水源地的函（浙水函2022138号）进行了确认。本次划分即是通过开展深入调查和分析新水源地周边及流域生态环境状况、污染源分布及环境风险等，结合GIS、GPS等技术手段，依据相关法律法规和技术规范等要求，综合考虑遂昌县经济、社会发展需求，

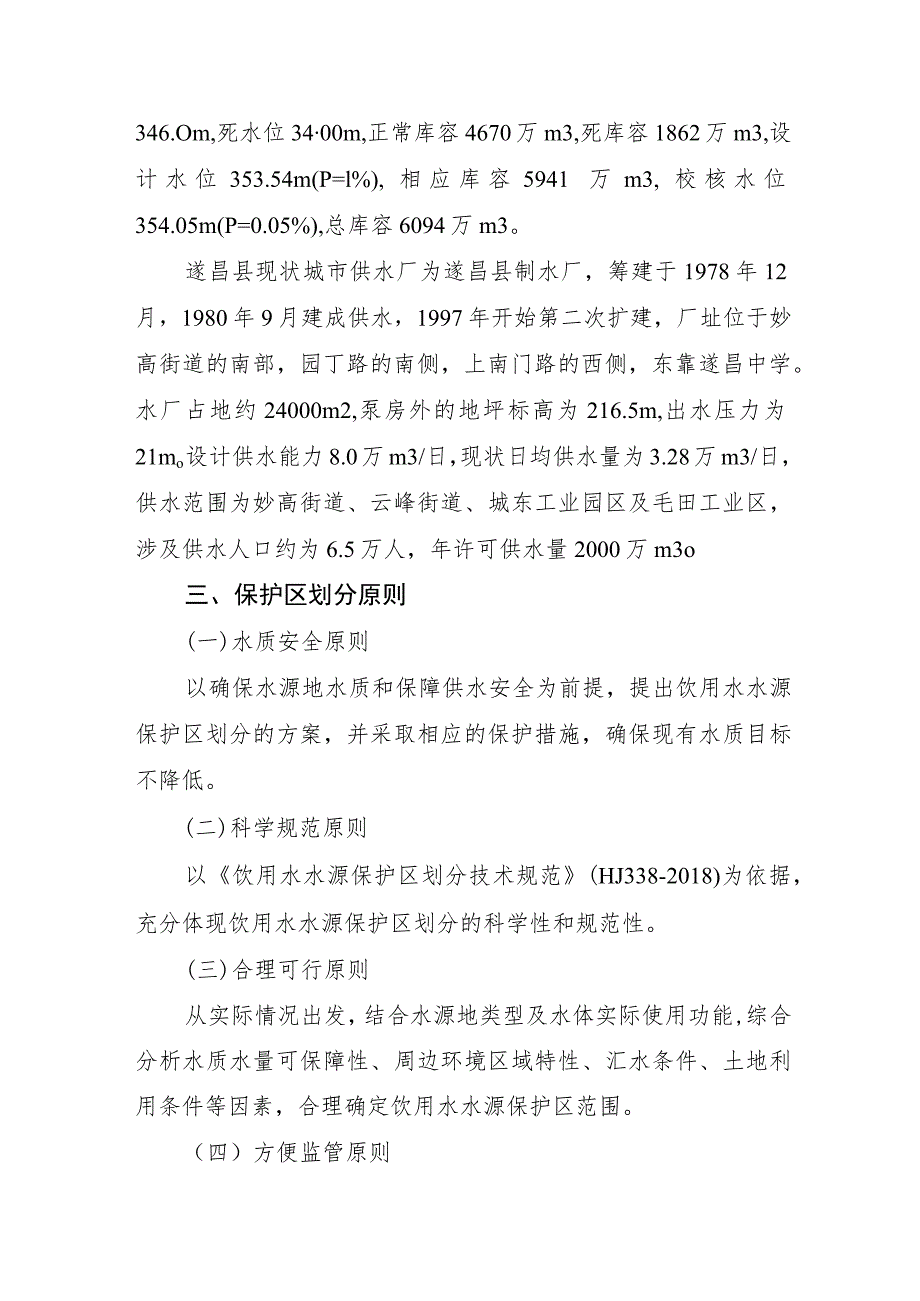

4、科学、合理的划定饮用水水源保护区范围，保护饮用水水源地水质安全。二、水源地概况成屏一级水库位于妙高街道南溪（松荫溪支流）上游的十四都源上，距遂昌县城12km,是一座发电为主，结合供水，兼顾生态的中型水库，同时还起到补充二级水库水量的作用。水库于1978年开工，1991年竣工，2010年完成除险加固，2013年完成增效扩容。水库坝顶高程354.50m,最大坝高78.32m,上游集雨面积185km2,多年降雨量1659mm,正常蓄水水位346.Om,死水位3400m,正常库容4670万m3,死库容1862万m3,设计水位353.54m(P=l%),相应库容5941万m3,校核水位354.05m(P
5、=0.05%),总库容6094万m3。遂昌县现状城市供水厂为遂昌县制水厂，筹建于1978年12月，1980年9月建成供水，1997年开始第二次扩建，厂址位于妙高街道的南部，园丁路的南侧，上南门路的西侧，东靠遂昌中学。水厂占地约24000m2,泵房外的地坪标高为216.5m,出水压力为21mo设计供水能力8.0万m3/日，现状日均供水量为3.28万m3/日，供水范围为妙高街道、云峰街道、城东工业园区及毛田工业区，涉及供水人口约为6.5万人，年许可供水量2000万m3o三、保护区划分原则(一)水质安全原则以确保水源地水质和保障供水安全为前提，提出饮用水水源保护区划分的方案，并采取相应的保护措施，确
6、保现有水质目标不降低。(二)科学规范原则以饮用水水源保护区划分技术规范(HJ338-2018)为依据，充分体现饮用水水源保护区划分的科学性和规范性。(三)合理可行原则从实际情况出发，结合水源地类型及水体实际使用功能,综合分析水质水量可保障性、周边环境区域特性、汇水条件、土地利用条件等因素，合理确定饮用水水源保护区范围。（四）方便监管原则充分利用永久性、明显的地物标志，结合水源地周边地形及土地利用情况，确定各级保护区的地理边界，以有利于饮用水水源保护区的精准定界且方便实施环境管理。四、保护区划分方案（一）饮用水水源划分技术方法遂昌县县域饮用水水源地取用水库型饮用水一一成屏一级水库水源地，划分方法
7、按水库型水源地划分。根据饮用水水源保护区划分技术规范（HJ338-2018）,成屏一级水库属于中型水库（0.1亿1113WVV1亿m3,V为水库总库容），作为单一供水功能的水库。水库型水源保护区水域划分方法共有类比经验法、应急事件响应法、数值模型计算法三种方法，陆域的划分有类比经验法、地形边界法、缓冲区法三种方法。项目采用类比经验法、地形边界法和缓冲区法。类比经验法按照相关法规、文件规定、依据统计结果和管理者的实践经验，确定保护区范围的一种方法。采用该方法划分保护区，水源地必须满足以下条件：水源地现状水质达标、主要污染类型为面源污染，且上游24个小时流程时间内无重大风险源。采用类比经验法划分保
8、护区后，应定期开展跟踪监测。若发现划分结果不合理，应及时予以调整。根据监测结果，成屏一级水库取水口水质满足地表水环境质量标准(GB3838-2002)11类水质标准；水源地周边主要污染源为农业面源和生活面源，均属于非点源，上游24小时流程内无重大风险源。因此，本次划分符合采用类比经验法的条件。地形边界法以饮用水水源周边的山脊线或分水岭作为各级保护区边界的方法。其中，山脊线是水源周边地域的海拔最高点，分水岭是集水区域的边界。其中，第一重山脊线可以作为一级保护区范围，第二重山脊线或分水岭可作为二级或准保护区边界，该方法强调对流域整体的保护，适用于周边土地开发利用程度较低的地表水水源地。缓冲区法划定
9、一定范围的陆域，通过土壤渗透作用拦截地表径流携带的污染物，降低地表径流污染对饮用水水源的不利影响,从而确定保护边界的方法。缓冲地区宽度确定考虑的因素有:地形地貌、土地利用、受保护水体大小以及设置缓冲区的合法性等。本次保护区水域划分方法采取类比经验法，陆域划分方法采用类比地形边界法和缓冲区法。1.一级保护区划分方法水域范围小型水库和单一供水功能的湖泊、水库应将多年平均水位对应的高程线以下的全部水域划为一级保护区。陆域范围采用地形边界法和缓冲区法，确定一级保护区陆域范围。对于有防洪堤坝的，可以防洪堤坝为边界；并要采取措施，防止污染物进入保护区内。水库为一级保护区水域外不小于20OnI范围的内陆域，
10、或一定高程线以下的陆域，但不超过流域分水岭范围。2 .二级保护区划分方法水域范围采用类比经验法确定一级保护区水域范围。二级保护区上游侧边界现状水质浓度水平满足GB3838规定的一级保护区水质标准要求的水源，其二级保护区水域长度不小于2000%但不超过水域范围。陆域范围采用地形边界或类比经验法，单一功能的湖泊、水库、小型湖泊和平原型中型水库的二级保护区范围是一级保护区以外水平距离不小于200OnI区域，二级保护区陆域边界不超过相应的流域分水岭。3 .准保护区划分方法根据饮用水水源保护区划分技术规范(HJ338-2018),湖库型水源需设置饮用水水源准保护区。准保护区范围的设置参照二级保护区的划分
11、方法确定。（二）保护区划分结果1.一级保护区水域范围水库平均水位线以下的全部水域划为一级保护区。面积为1.31Ikrn2o陆域范围一级保护区陆域以一级保护区水域外不小于200m范围的内陆域。面积为2.422kk02 .二级保护区水域范围从一级保护区水域边界线至上游2000m范围内的水域。面积为0.271Wo陆域范围二级保护区陆域范围是二级保护区水域的汇水范围。面积为34.875km2o3 .准保护区水域范围准保护区范围的设置参照二级保护区的划分方法确定,满足保护区水域长度不小于2000m,且不超过水域范围。面积为Q077km2o陆域范围准保护区陆域范围准保护区水域的汇水范围。面积为7.588k
12、m2o(三)保护区划分方案技术规范的符合性本次成屏一级水库水源保护区划分结果饮用水水源保护区划分技术规范(HJ338-2018)的相符性分析见表4-1。表1饮用水水源保护区划分方案与技术规范的符合性分析保护区级别技术规范要求划分结果面积(km2)符合性分析一级保护区水域根据技术规范6.2.1小型水库和单一供水功能的湖泊、水库应将多年平均水位对应的高程线以下的全部水域划为一级保护区。水域：水库平均水位线以下的全部水域。1.311基本符合。因缺乏水库多年平均水位对应的高程线数据，将平均水位线以下全部水域划为一级保护区，总体符合技术规范。陆域根据技术规范6.221小型和单一供水功能的湖泊、水库以及中
13、小型水库为一级保护区水域外不小于20Om范围的内陆域，或一定高程线以下的陆域，但不超过流域分水岭范围。陆域：一级保护区陆域以一级保护区水域外不小于20Om范围的内陆域。2.422符合，与技术规范一致。二级保护区水域根据技术规范6.3.1.1二级保护区上游侧边界现状水质浓度水平满足GB3838规定的一级保护区水质标准要求的水源，其二级保护区水域长度不小于2000m,但不超过水域范围。水域：一级保护区水域边界线至上游2000m范围内的水域。0.271符合，根据2015年至2022年（每年每季度采样1次）成屏一级水库饮用水水源地取水口连续监测数据，近7年水质为IJI类，且保持在稳定状态，总体符合技术
14、规范。陆域根据技术规范632.2单一功能的湖泊、水库、小型湖泊和平原型中型水库的二级保护区范围是一级保护区以外水平距离不小于200Om区域，二级保护区陆域边界不超过相应的流域分水岭。陆域：二级保护区水域的汇水范围。34.875符合，划分范围大于技术规范要求。准保护区水域准保护区范围的设置参照二级保护区的划分方法确定。水域：二级保护区水域边界线至上游200Om范围内的水域。0.077符合，与技术规范一致。陆域准保护区范围的设置参照二级保护区的划分方法确定。陆域：准保护区水域的汇水范围7.588符合，划分范围大于技术规范要求。蛔、取编码水源地名称流域水系保护区名称范围保护区面积(knf)状现水目标
