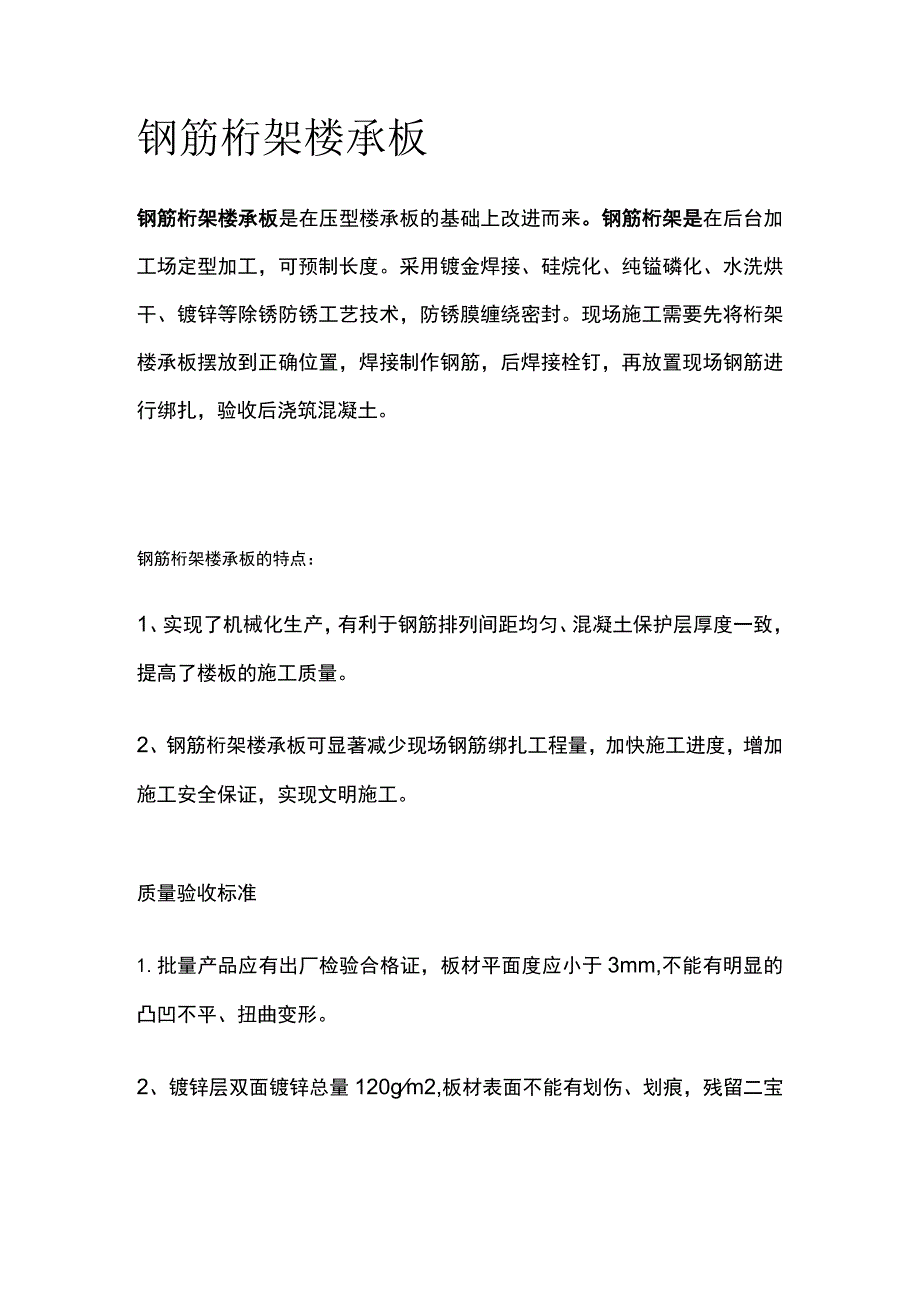

1、钢筋桁架楼承板钢筋桁架楼承板是在压型楼承板的基础上改进而来。钢筋桁架是在后台加工场定型加工，可预制长度。采用镀金焊接、硅烷化、纯镒磷化、水洗烘干、镀锌等除锈防锈工艺技术，防锈膜缠绕密封。现场施工需要先将桁架楼承板摆放到正确位置，焊接制作钢筋，后焊接栓钉，再放置现场钢筋进行绑扎，验收后浇筑混凝土。钢筋桁架楼承板的特点：1、实现了机械化生产，有利于钢筋排列间距均匀、混凝土保护层厚度一致，提高了楼板的施工质量。2、钢筋桁架楼承板可显著减少现场钢筋绑扎工程量，加快施工进度，增加施工安全保证，实现文明施工。质量验收标准1.批量产品应有出厂检验合格证，板材平面度应小于3mm,不能有明显的凸凹不平、扭曲变形

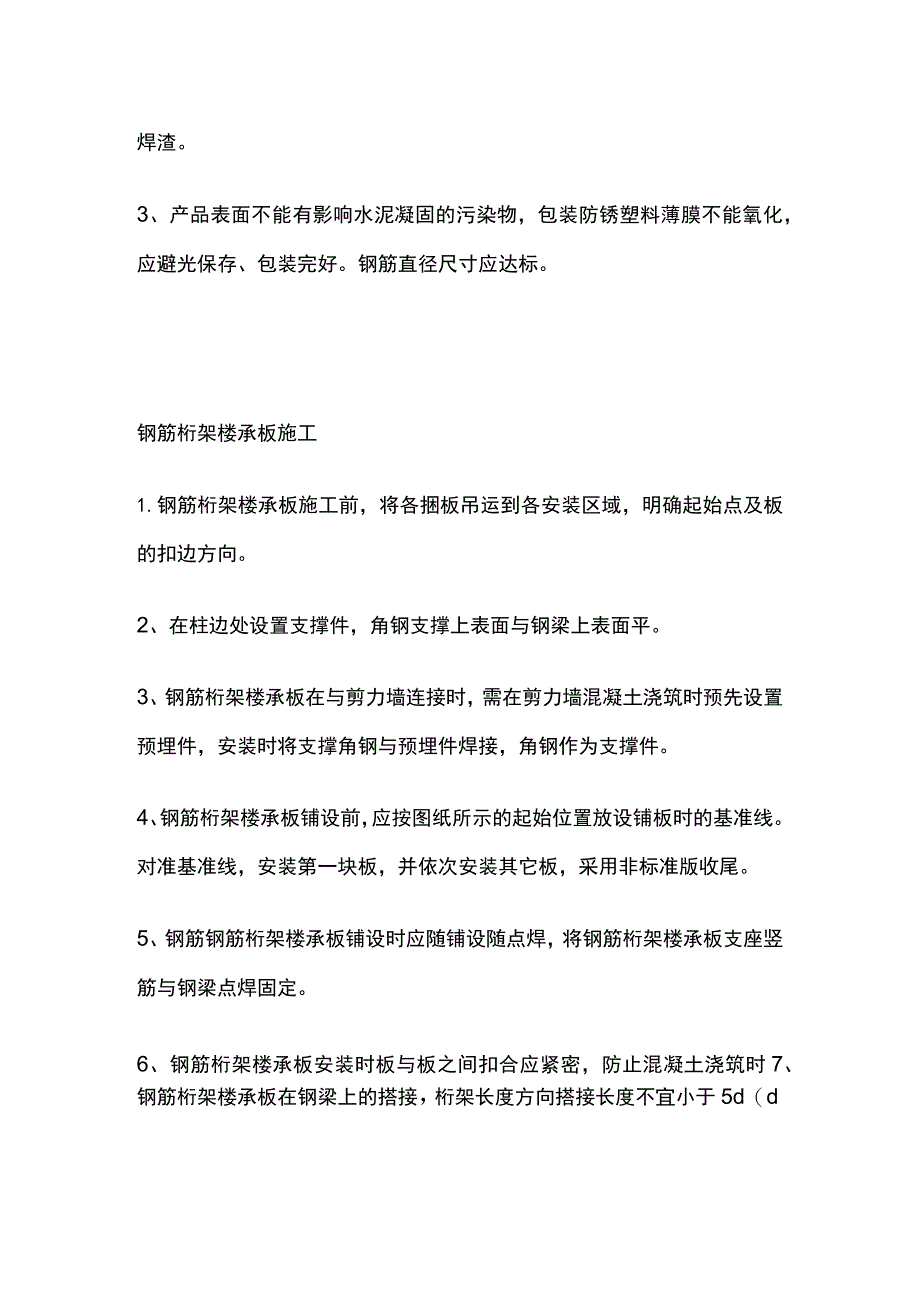

2、。2、镀锌层双面镀锌总量120gm2,板材表面不能有划伤、划痕，残留二宝焊渣。3、产品表面不能有影响水泥凝固的污染物，包装防锈塑料薄膜不能氧化，应避光保存、包装完好。钢筋直径尺寸应达标。钢筋桁架楼承板施工1.钢筋桁架楼承板施工前，将各捆板吊运到各安装区域，明确起始点及板的扣边方向。2、在柱边处设置支撑件，角钢支撑上表面与钢梁上表面平。3、钢筋桁架楼承板在与剪力墙连接时，需在剪力墙混凝土浇筑时预先设置预埋件，安装时将支撑角钢与预埋件焊接，角钢作为支撑件。4、钢筋桁架楼承板铺设前，应按图纸所示的起始位置放设铺板时的基准线。对准基准线，安装第一块板，并依次安装其它板，采用非标准版收尾。5、钢筋钢筋桁

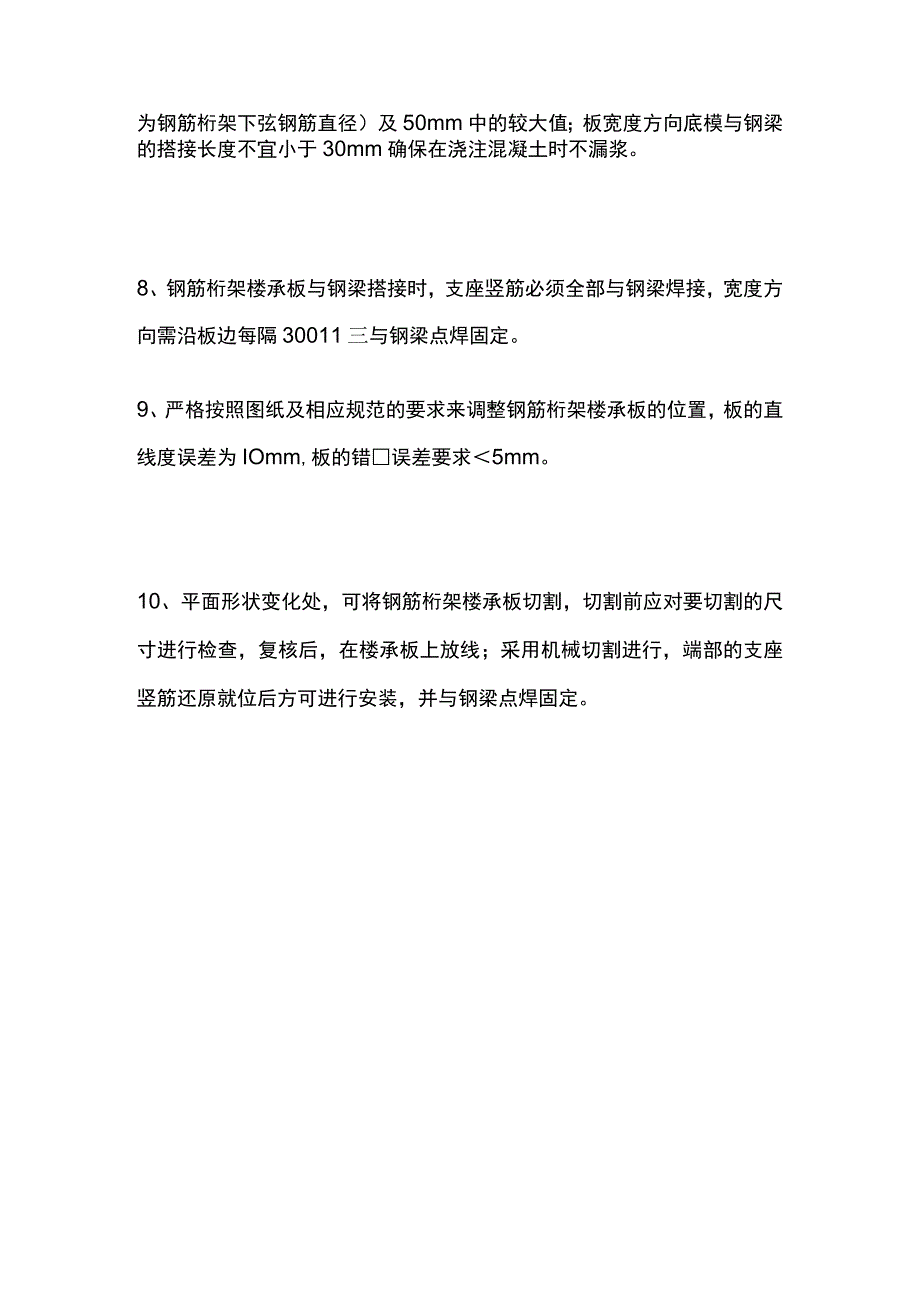

3、架楼承板铺设时应随铺设随点焊，将钢筋桁架楼承板支座竖筋与钢梁点焊固定。6、钢筋桁架楼承板安装时板与板之间扣合应紧密，防止混凝土浇筑时7、钢筋桁架楼承板在钢梁上的搭接，桁架长度方向搭接长度不宜小于5d（d为钢筋桁架下弦钢筋直径）及50mm中的较大值；板宽度方向底模与钢梁的搭接长度不宜小于30mm确保在浇注混凝土时不漏浆。8、钢筋桁架楼承板与钢梁搭接时，支座竖筋必须全部与钢梁焊接，宽度方向需沿板边每隔30011三与钢梁点焊固定。9、严格按照图纸及相应规范的要求来调整钢筋桁架楼承板的位置，板的直线度误差为IOmm,板的错误差要求5mm。10、平面形状变化处，可将钢筋桁架楼承板切割，切割前应对要切割的尺寸进行检查，复核后，在楼承板上放线；采用机械切割进行，端部的支座竖筋还原就位后方可进行安装，并与钢梁点焊固定。
