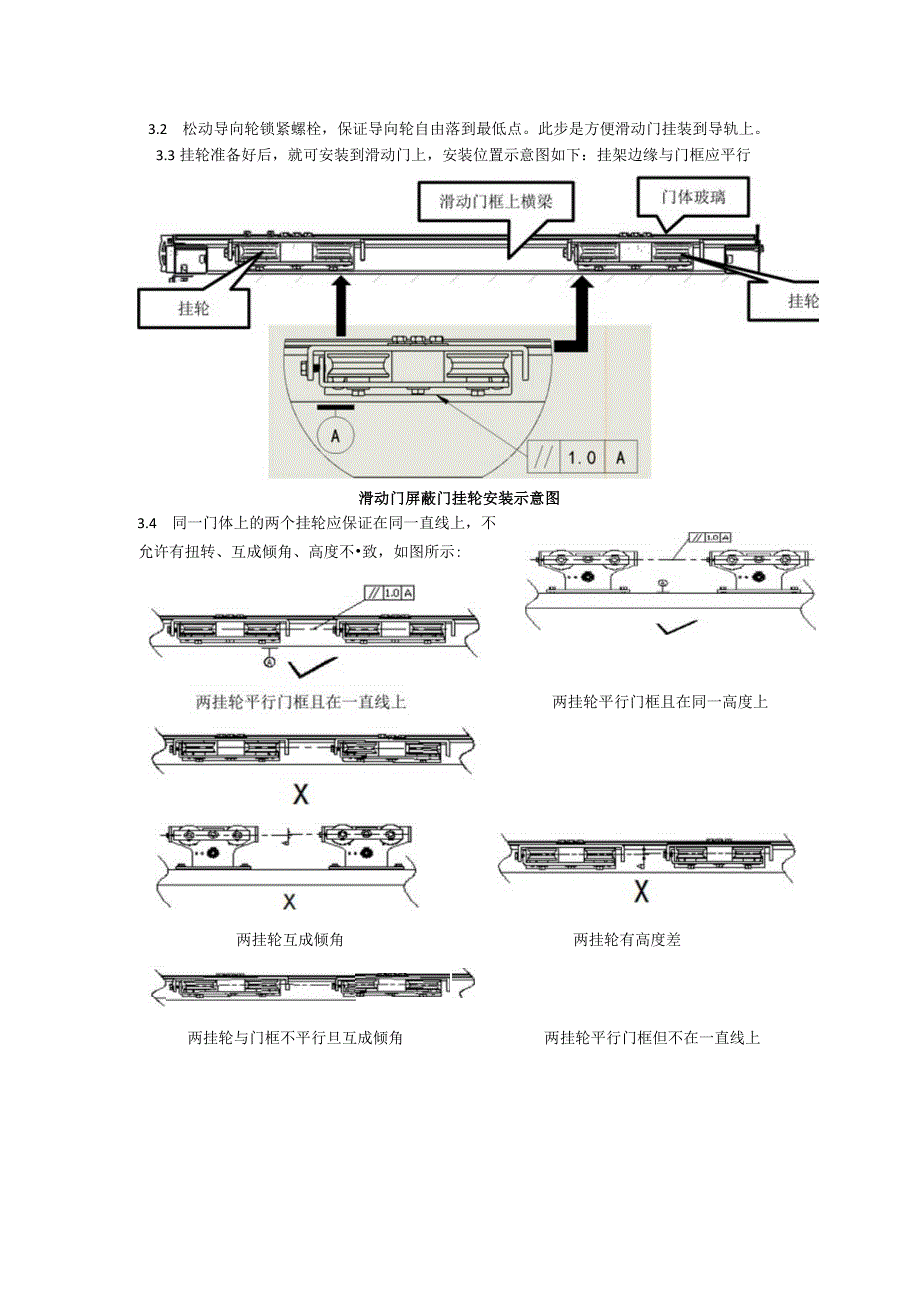

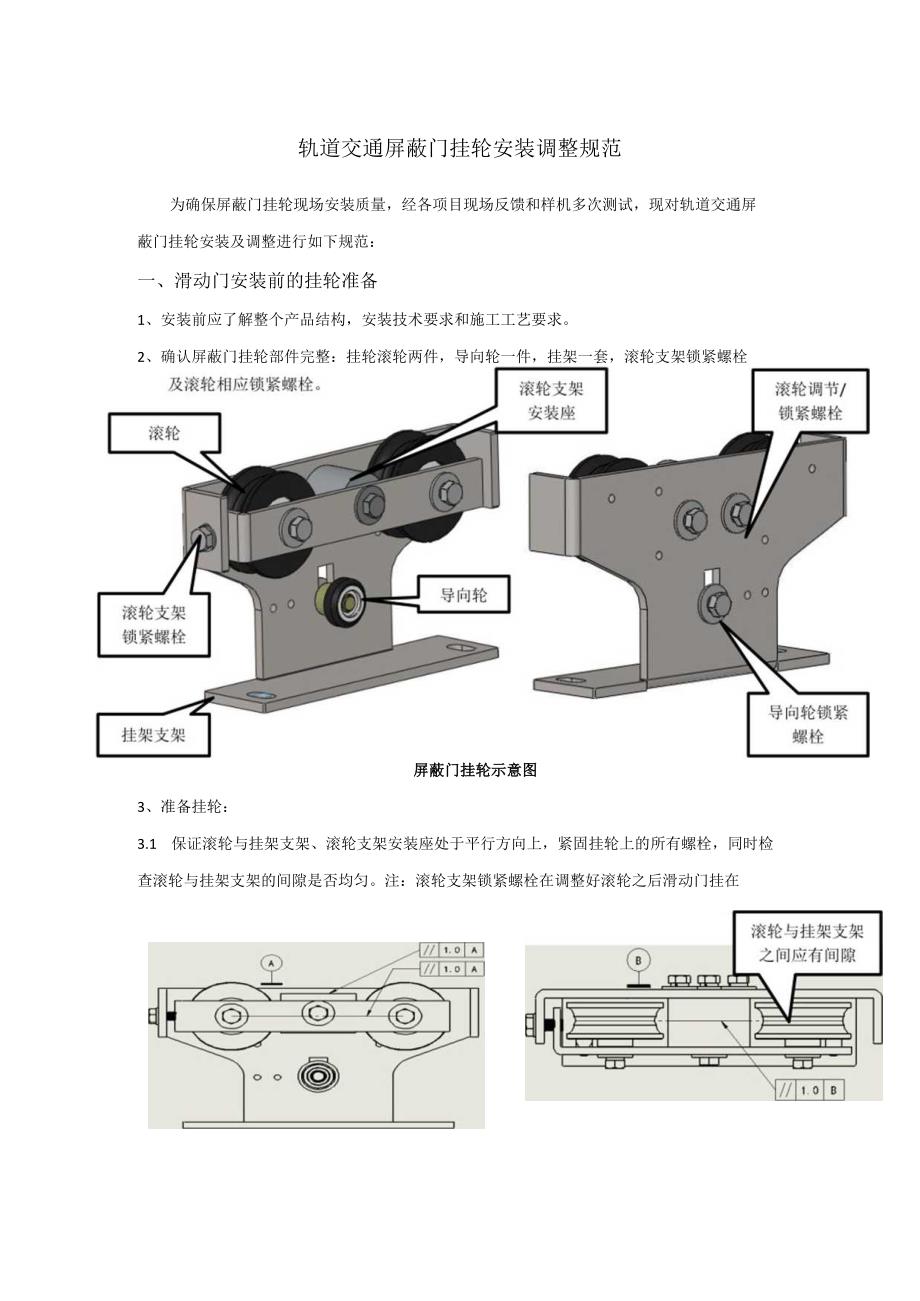

1、轨道交通屏蔽门挂轮安装调整规范为确保屏蔽门挂轮现场安装质量,经各项目现场反馈和样机多次测试,现对轨道交通屏蔽门挂轮安装及调整进行如下规范:一、滑动门安装前的挂轮准备1、安装前应了解整个产品结构,安装技术要求和施工工艺要求。2、确认屏蔽门挂轮部件完整:挂轮滚轮两件,导向轮一件,挂架一套,滚轮支架锁紧螺栓屏蔽门挂轮示意图3、准备挂轮:3.1 保证滚轮与挂架支架、滚轮支架安装座处于平行方向上,紧固挂轮上的所有螺栓,同时检查滚轮与挂架支架的间隙是否均匀。注:滚轮支架锁紧螺栓在调整好滚轮之后滑动门挂在3.2 松动导向轮锁紧螺栓,保证导向轮自由落到最低点。此步是方便滑动门挂装到导轨上。3.3挂轮准备好后,

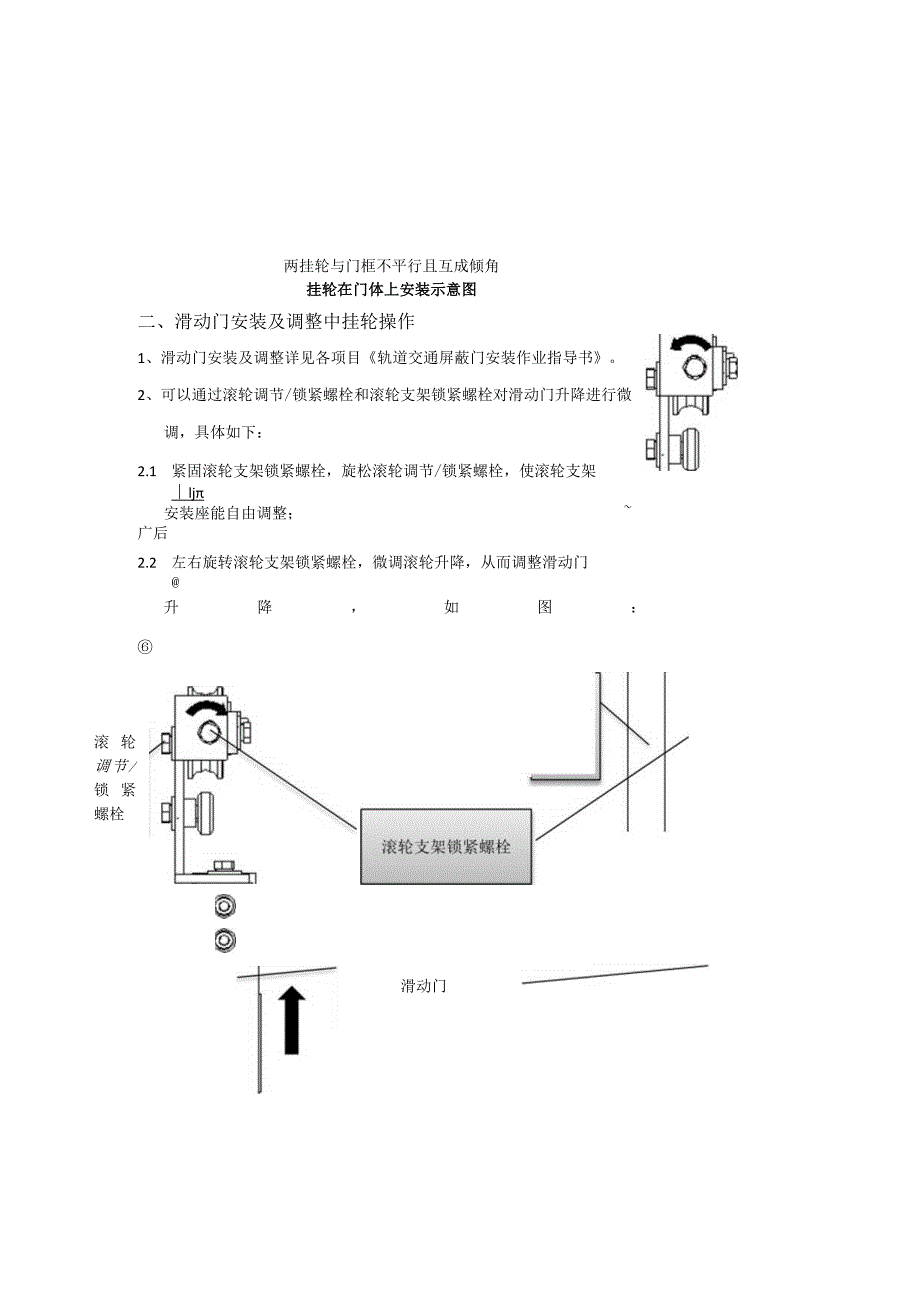

2、就可安装到滑动门上,安装位置示意图如下:挂架边缘与门框应平行滑动门屏蔽门挂轮安装示意图3.4 同一门体上的两个挂轮应保证在同一直线上,不允许有扭转、互成倾角、高度不致,如图所示:两挂轮平行门框且在同一高度上两挂轮互成倾角两挂轮有高度差两挂轮与门框不平行旦互成倾角两挂轮平行门框但不在一直线上两挂轮与门框不平行且互成倾角挂轮在门体上安装示意图二、滑动门安装及调整中挂轮操作1、滑动门安装及调整详见各项目轨道交通屏蔽门安装作业指导书。2、可以通过滚轮调节/锁紧螺栓和滚轮支架锁紧螺栓对滑动门升降进行微调,具体如下:2.1 紧固滚轮支架锁紧螺栓,旋松滚轮调节/锁紧螺栓,使滚轮支架lj安装座能自由调整;广后

3、2.2 左右旋转滚轮支架锁紧螺栓,微调滚轮升降,从而调整滑动门升降,如图:滚轮调节/锁紧螺栓滑动门2.3 滑动门调整好后,先紧固滚轮调节/锁紧螺栓,再卸掉滚轮支架锁紧螺栓。3、调整好滑动门后,把挂轮的导向轮靠近导轨下表面,导向轮和导轨下表面应保持0.5Imm的间隙,紧固导向轮锁紧螺栓。如图:滑动门安装调整好后,应通过反复推拉滑动门扇来检查运行状态是否平稳、检查门扇是否平行运行、检查门扇缝隙尺寸以及开关门力是否符合要求等,确认各项指标符合要求后对挂轮上所有螺栓进行确认紧固并进行锁紧标记。滚轮支架锁紧螺栓在滑动门调整好后,应卸掉。该螺栓在维护调整挂轮和滑动门时应继续使用。重庆川仪轨道交通装备技术分公司结构开发部2017.02
