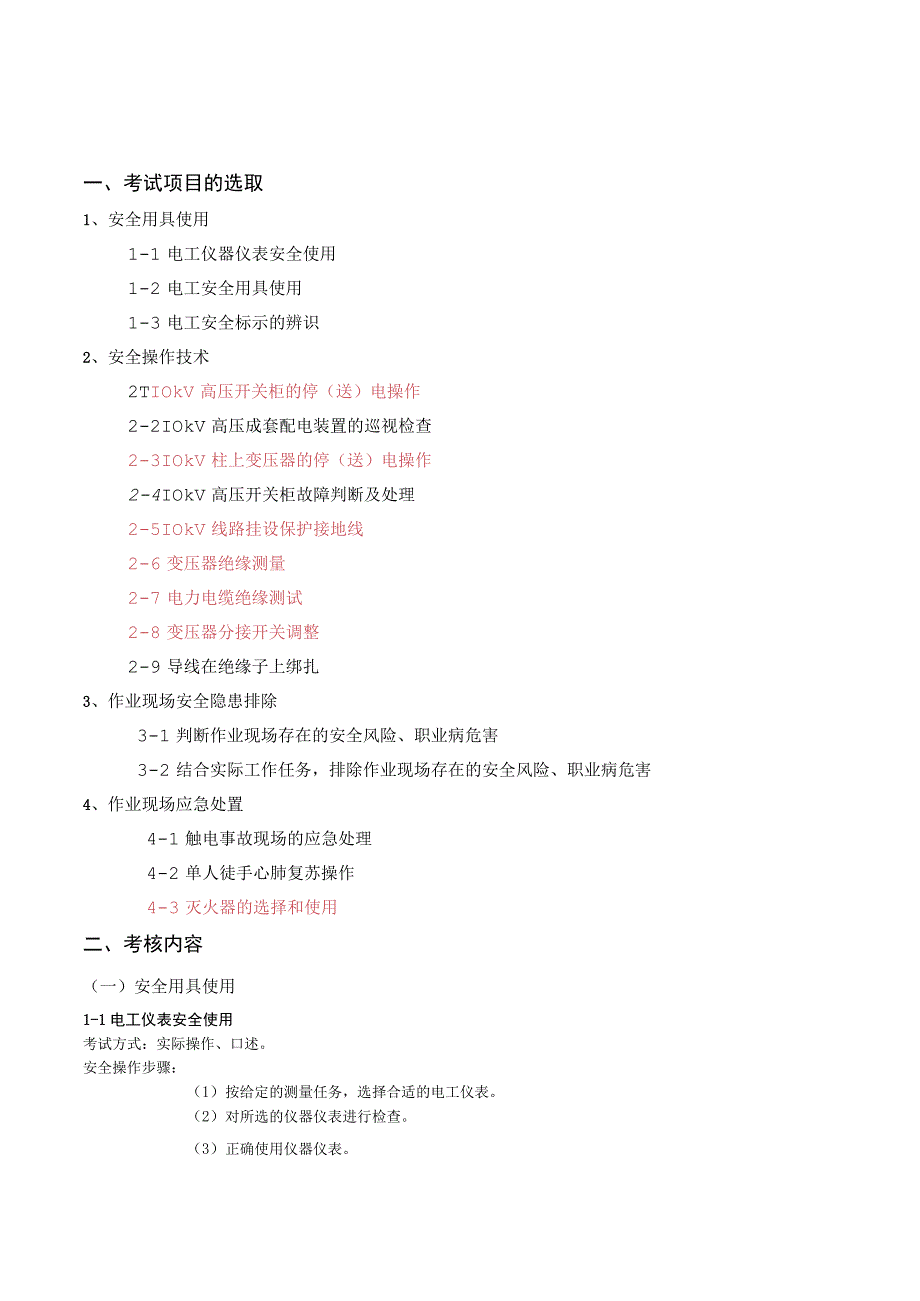

1、一、考试项目的选取1、安全用具使用1-1电工仪器仪表安全使用1-2电工安全用具使用1-3电工安全标示的辨识2、安全操作技术2TIOkV高压开关柜的停（送）电操作2-2IOkV高压成套配电装置的巡视检查2-3IOkV柱上变压器的停（送）电操作2-4IOkV高压开关柜故障判断及处理2-5IOkV线路挂设保护接地线2-6变压器绝缘测量2-7电力电缆绝缘测试2-8变压器分接开关调整2-9导线在绝缘子上绑扎3、作业现场安全隐患排除3-1判断作业现场存在的安全风险、职业病危害3-2结合实际工作任务，排除作业现场存在的安全风险、职业病危害4、作业现场应急处置4-1触电事故现场的应急处理4-2单人徒手心肺复苏

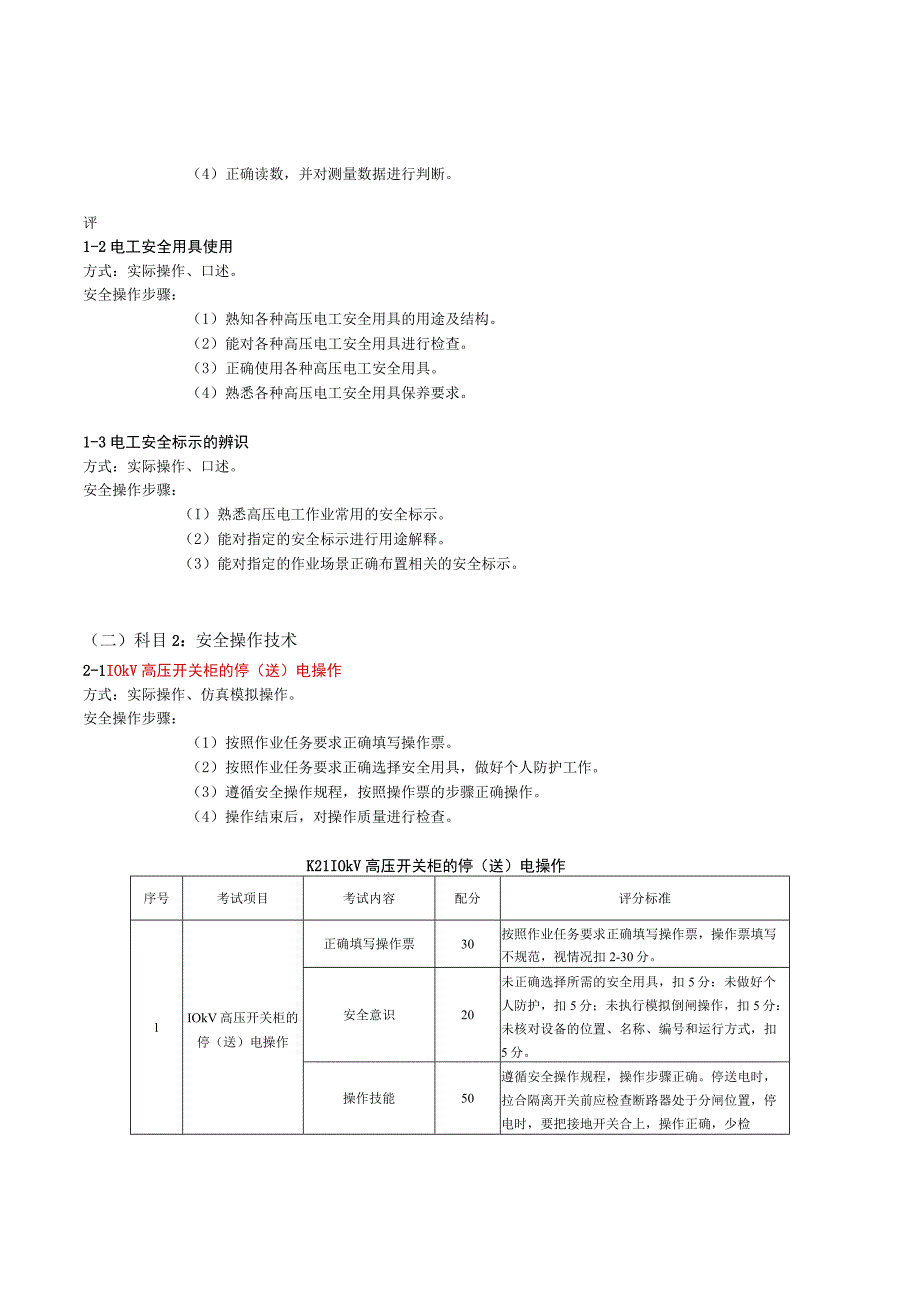

2、操作4-3灭火器的选择和使用二、考核内容（一）安全用具使用1-1电工仪表安全使用考试方式：实际操作、口述。安全操作步骤：（1）按给定的测量任务，选择合适的电工仪表。（2）对所选的仪器仪表进行检查。（3）正确使用仪器仪表。（4）正确读数，并对测量数据进行判断。评1-2电工安全用具使用方式：实际操作、口述。安全操作步骤：（1）熟知各种高压电工安全用具的用途及结构。（2）能对各种高压电工安全用具进行检查。（3）正确使用各种高压电工安全用具。（4）熟悉各种高压电工安全用具保养要求。1-3电工安全标示的辨识方式：实际操作、口述。安全操作步骤：（I）熟悉高压电工作业常用的安全标示。（2）能对指定的安全标示
3、进行用途解释。（3）能对指定的作业场景正确布置相关的安全标示。（二）科目2：安全操作技术2-1IOkV高压开关柜的停（送）电操作方式：实际操作、仿真模拟操作。安全操作步骤：（1）按照作业任务要求正确填写操作票。（2）按照作业任务要求正确选择安全用具，做好个人防护工作。（3）遵循安全操作规程，按照操作票的步骤正确操作。（4）操作结束后，对操作质量进行检查。K21IOkV高压开关柜的停（送）电操作序号考试项目考试内容配分评分标准1IOkV高压开关柜的停（送）电操作正确填写操作票30按照作业任务要求正确填写操作票，操作票填写不规范，视情况扣2-30分。安全意识20未正确选择所需的安全用具，扣5分：未
4、做好个人防护，扣5分；未执行模拟倒闸操作，扣5分：未核对设备的位置、名称、编号和运行方式，扣5分。操作技能50遵循安全操作规程，操作步骤正确。停送电时，拉合隔离开关前应检查断路器处于分闸位置，停电时，要把接地开关合上，操作正确，少检查、少操作一个扣5分。停送电时，操作隔离开关和断路器的顺序应正确，若错误扣50分。每操作完一步，要检查隔离开关和断路器的操作状态，少检查一个扣5分。全部操作顺序要正确流畅。不流畅扣6分，出现大的操作错误扣50分。储能装置储能完毕后电源开关要复位，未复位，扣5分。送电时，要通过电压转换开头来检查电压，未检杳扣5份。在规定时间内操作完成，并检查一次设备。超时扣570分，

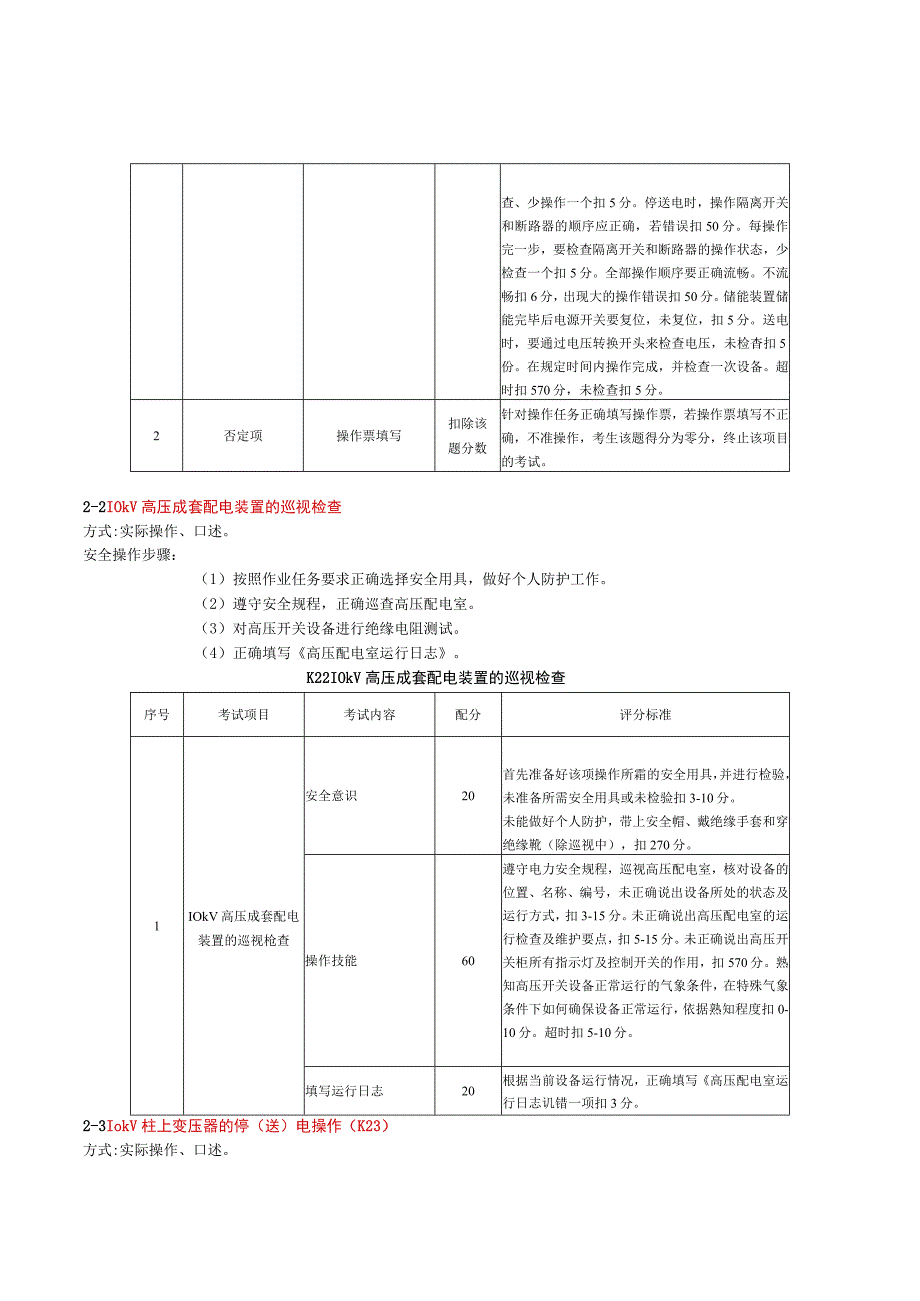

5、未检查扣5分。2否定项操作票填写扣除该题分数针对操作任务正确填写操作票，若操作票填写不正确，不准操作，考生该题得分为零分，终止该项目的考试。2-2IOkV高压成套配电装置的巡视检查方式:实际操作、口述。安全操作步骤：（1）按照作业任务要求正确选择安全用具，做好个人防护工作。（2）遵守安全规程，正确巡查高压配电室。（3）对高压开关设备进行绝缘电阻测试。（4）正确填写高压配电室运行日志。K22IOkV高压成套配电装置的巡视检查序号考试项目考试内容配分评分标准1IOkV高压成套配电装置的巡视枪查安全意识20首先准备好该项操作所霜的安全用具，并进行检验，未准备所需安全用具或未检验扣3-10分。未能做好
6、个人防护，带上安全帽、戴绝缘手套和穿绝缘靴（除巡视中），扣270分。操作技能60遵守电力安全规程，巡视高压配电室，核对设备的位置、名称、编号，未正确说出设备所处的状态及运行方式，扣3-15分。未正确说出高压配电室的运行检查及维护要点，扣5-15分。未正确说出高压开关柜所有指示灯及控制开关的作用，扣570分。熟知高压开关设备正常运行的气象条件，在特殊气象条件下如何确保设备正常运行，依据熟知程度扣0-10分。超时扣5-10分。填写运行日志20根据当前设备运行情况，正确填写高压配电室运行日志讥错一项扣3分。2-3IokV柱上变压器的停（送）电操作（K23）方式:实际操作、口述。安全操作步骤：（1）按
7、照作业任务要求正确填写操作票。（2）按照作业任务要求正确选择安全用具，做好个人防护工作。（3）遵循安全操作规程，按照操作票的步骤正确操作。（4）结束操作任务后，对设备进行检查。K23IOkV柱上变压器的停（送）电操作序号考试项目考试内容配分评分标准1IOkV柱上变压器的停（送）电操作正确填写操作票25按照作业任务要求正确填写操作票，操作票填写不规范的，视情况扣2-25分。安全意识20未能准备好该项操作所需的安全用具并进行枪验，扣2-5分。未能做好个人防护，未戴上安全帽、护目镜、绝缘手套和未穿绝缘靴，扣2-5分。要持操作票在模拟系统模拟操作一次，未核对设备的位置、名称、编号和运行方式，扣5-10
8、分。操作技能55遵循安全操作规程，按照操作步骤正确。拉、合跌落式熔断器的操作操作顺序不正确，扣5-50分。操作跌落式熔断器合闸时要检查合闸牢固。不检查，扣10分。在拉、合跌落式熔断器操作时，不允许跌落式熔断器落地，落地一个扣10分。跌落式熔断器的熔丝安装工艺要正确，不正确扣5T0分。全部操作顺序要正确流畅。不流畅扣5分，出现大的操作错误扣50分。在规定时间内操作完成，并检查一次设备，不检查确认扣5分。超时扣5-10分。2否定项否定项说明扣除该题分数针对操作任务正确填写操作票，若操作票填写不正确，不准操作，考生该题得分为零分，终止该项目的考试。2-4IOkV高压开关柜故障判断及处理方式:实际操作
9、、口述。安全操作步骤：（1）按照作业任务要求正确选择安全用具，做好个人防护工作。（2）按照高压开关柜中保护装置报警信息判断故障类型和故障回路。（3）遵循安全操作规程，把高压开关柜从运行状态转为检修状态。（4）结束操作任务后，对设备进行检查。K24IokV高压开关柜故障判断及处理序号考试项目考试1内容配分评分标准1IOkV高压开关柜故障判断及处理安全意识20未能准备好该项操作所需的安全用具并进行检验，扣2-5分。未能做好个人防护，未戴安全帽、护目镜、绝缘手套和未穿绝缘靴，扣2-5分。要持操作票在模拟系统模拟操作一次，未核对设备的位置、名称、编号和运行方式，扣5-10分。故障分析25未能正确观察高
10、压开关柜保护装置的报警信息，扣5分。未能依据信号指示正确判断故障类型，扣15分。故障处理55遵循安全操作规程，按照操作步骤正确。倒闸时，操作顺序应正确流畅，操作出现错误，视情况扣5-55分。在转检修状态后应把合闸电源和控制电源的熔断器（控制开关）取下，洞取一个扣10分。在规定时间内能正确操作完成，超时扣5T0分。2-5IokV线路挂设保护接地线方式:实际操作、口述。安全操作步骤：（1）按照作业任务要求正确填写操作票。（2）按照作业任务要求正确选择安全用具，做好个人防护工作。（3）遵循安全操作规程，按照操作票的步骤正确操作。（4）结束操作任务后，对设备进行检查。K25IOkV线路挂设保护接地线序
11、号考试项目考试内容配分评分标准1IOkV线路挂设保护接地线工作前准备及检查30工作前准备：穿工作服：穿绝缘鞋：正确戴好安全帽；系好安全带：传递绳：工具带：个人工具：保护接地线：高压验电器。每缺少一项工具扣1分，不正确带安全帽与安全带扣5分。工作前的检查：登杆前检查杆根与拉线。登杆工具的检查，对登杆工具进行冲击试验。验电器与保护地线使用前检查，确定其完好。核对现场设备名称编号，明确断路器与隔离开关确在断开位置。未作检查一项扣3分，未作试验扣2分。操作技能55挂地线过程：登杆：要动作规范、熟练，工作位置确定：要站位合适，安全带系绑正确。验电：带绝缘手套方法正确。接地线装设：先接接地端后接导线端，逐
12、相挂设，操作熟练。不熟练扣5分，不用绳索传递材料扣10分，位置过高、过矮扣5分，顺序错误扣15分。出错一次5分。工作终结验收：接地线与导线连接可靠，没有缠绕现象。操作人身不碰触接地线。接地棒在地下深度不小于600mm。连接不可靠一次10分，碰触地线一次扣10分，接地体深度不够扣10分。文明作业15工作前做危险点分析，并有预控措施。操作过程中无跌落物。工作完毕清理现场，交还工器具。没进行危险点分析扣5分，跌落物一次扣5分，没清理现场、交还工器具扣5分。2-6变压器绝缘测量(K26)方式:实际操作。安全操作步骤：(1)选择测量用仪器、工具。(2)检查仪器。(3)测试前检查。(4)测试前拆线。(5)
13、接线。(6)测量与读数。(7)绝缘表拆线及放电。(8)计算与判断。(9)结束操作任务后，对仪器检查归位。K26变压器绝缘测量序号考试项目考试内容配分评分标准1变压器绝缘测量工作准备及检查30工作准备：正确选择兆欧表及工具；检查兆欧表，接线开路摇动兆欧表到额定转速，指针至8,接线短路摇动兆欧表到额定转速，指针至0。每错一项扣5-15分。工作检查：检查试验变压器的实际情况，对变压器的高、低压桩头进行验电、放电，确定试验变压器的安全距离;断开与变压器桩头的所有接线(包括变压器的工作接地线每错一项扣5-15分。操作技能55接线：将变压器高压、低压桩头分别短接，测高压绕组对低压绕组及地绝缘电阻时,将低压
14、绕组接地,兆欧表“E”接地，“地端通过测试线接高压绕组,测试线需悬空与接地线要分开，反之则相反。操作错误扣5-20分。测量与读数：将表放于平坦处手摇动摇把，转速为120rmin匀速(1分钟)，指针稳定后读数。操作错误扣5-15分。绝缘表拆线及放电：工作结束后，应先断开“L端的引线，再停止摇动手柄，利用放电棒对被测绕组进行有效放电，反之相同。操作错误扣5-20分。文明作业15清理现场，能按有关规定进行操作：工作完毕后交还工器具、仪表，器具、仪表并无损坏。现场清理不干净或未清理扣5-10分，未交还器具、仪表扣2-5分。2-7电力电缆绝缘测试(K27)方式:实际操作。安全操作步骤：(1)选择工器具。(2)检查仪器。(3)接线。(4)测量。(5)记录、换算。(6)清理现场。K27电力电缆绝缘测试序号考试项目考试内容配分评分标准1电力电缆绝缘测试工作准备30正确选择工器具：按照正确方法检查仪器，进行调零。每错一项扣5-15分。操作技能55接线：表计正确接线：测量过程：分别测量，各步测量中的注意事项，正确读数：记录、换算：记录被测的温度，根据温度进行换算，测量结果分析。每错一项扣5-15分。文明作业15按有关规定清理现场：交还工器具、仪表，器具、仪表并无损坏。现场清理不干净或未清理扣5-
