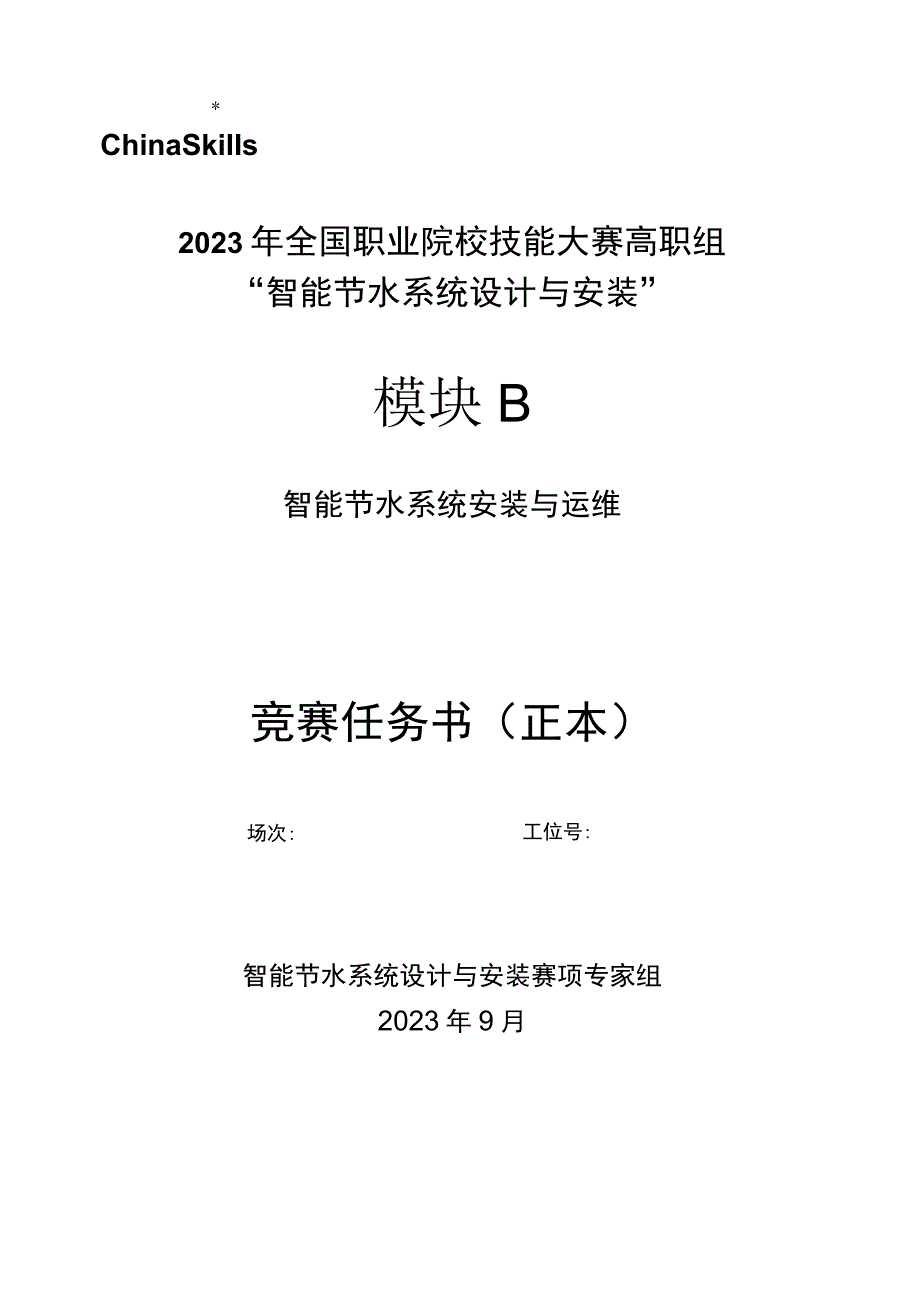

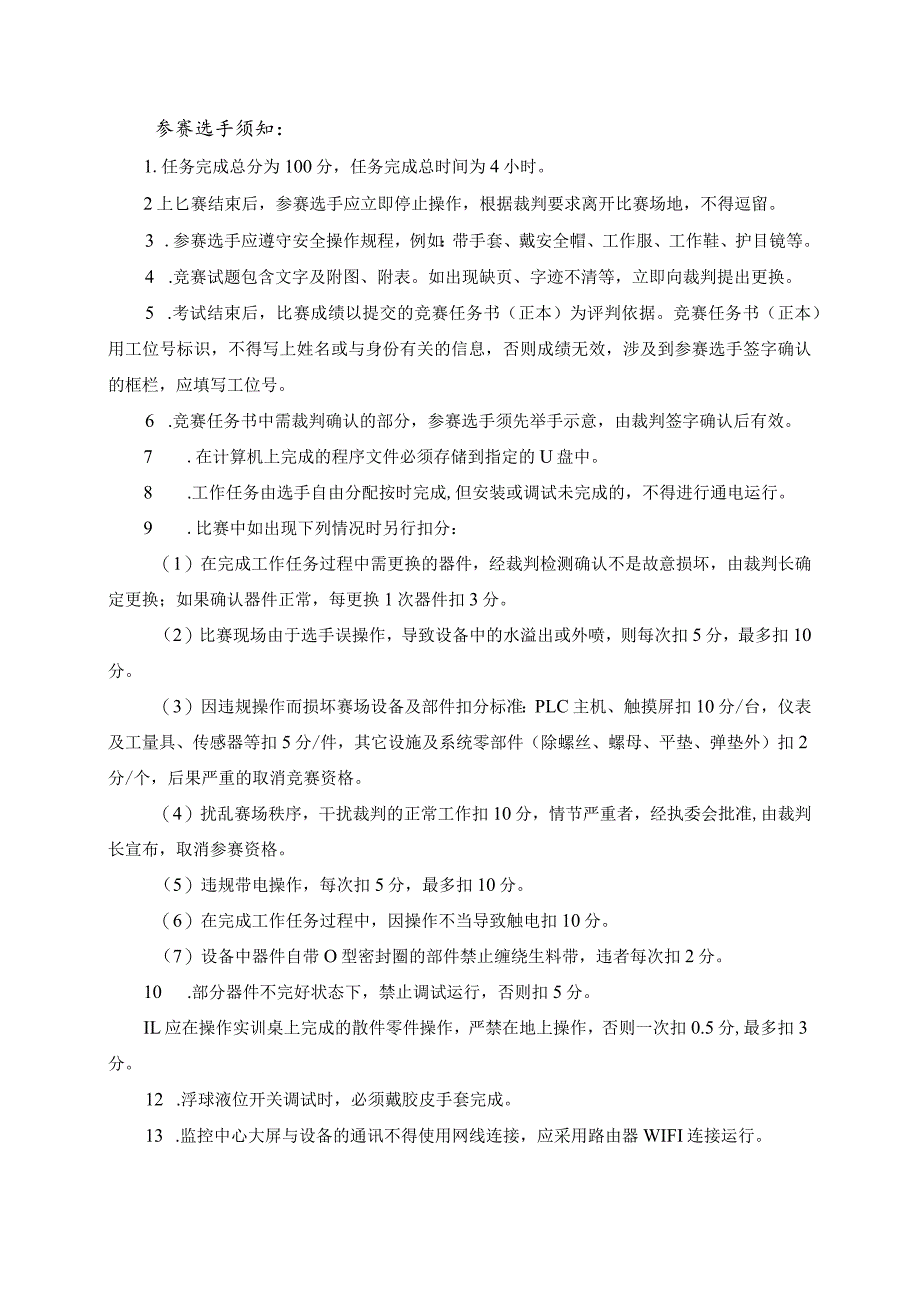

1、*ChinaSkiIIs2023年全国职业院校技能大赛高职组“智能节水系统设计与安装”模块B智能节水系统安装与运维竞赛任务书（正本）场次:工位号:智能节水系统设计与安装赛项专家组2023年9月参赛选手须知：1.任务完成总分为100分，任务完成总时间为4小时。2上匕赛结束后，参赛选手应立即停止操作，根据裁判要求离开比赛场地，不得逗留。3 .参赛选手应遵守安全操作规程，例如：带手套、戴安全帽、工作服、工作鞋、护目镜等。4 .竞赛试题包含文字及附图、附表。如出现缺页、字迹不清等，立即向裁判提出更换。5 .考试结束后，比赛成绩以提交的竞赛任务书（正本）为评判依据。竞赛任务书（正本）用工位号标识，不得写
2、上姓名或与身份有关的信息，否则成绩无效，涉及到参赛选手签字确认的框栏，应填写工位号。6 .竞赛任务书中需裁判确认的部分，参赛选手须先举手示意，由裁判签字确认后有效。7 .在计算机上完成的程序文件必须存储到指定的U盘中。8 .工作任务由选手自由分配按时完成,但安装或调试未完成的，不得进行通电运行。9 .比赛中如出现下列情况时另行扣分：（1）在完成工作任务过程中需更换的器件，经裁判检测确认不是故意损坏，由裁判长确定更换；如果确认器件正常，每更换1次器件扣3分。（2）比赛现场由于选手误操作，导致设备中的水溢出或外喷，则每次扣5分，最多扣10分。（3）因违规操作而损坏赛场设备及部件扣分标准：PLC主机
3、、触摸屏扣10分/台，仪表及工量具、传感器等扣5分/件，其它设施及系统零部件（除螺丝、螺母、平垫、弹垫外）扣2分/个，后果严重的取消竞赛资格。（4）扰乱赛场秩序，干扰裁判的正常工作扣10分，情节严重者，经执委会批准,由裁判长宣布，取消参赛资格。（5）违规带电操作，每次扣5分，最多扣10分。（6）在完成工作任务过程中，因操作不当导致触电扣10分。（7）设备中器件自带O型密封圈的部件禁止缠绕生料带，违者每次扣2分。10 .部分器件不完好状态下，禁止调试运行，否则扣5分。IL应在操作实训桌上完成的散件零件操作，严禁在地上操作，否则一次扣0.5分,最多扣3分。12 .浮球液位开关调试时，必须戴胶皮手套

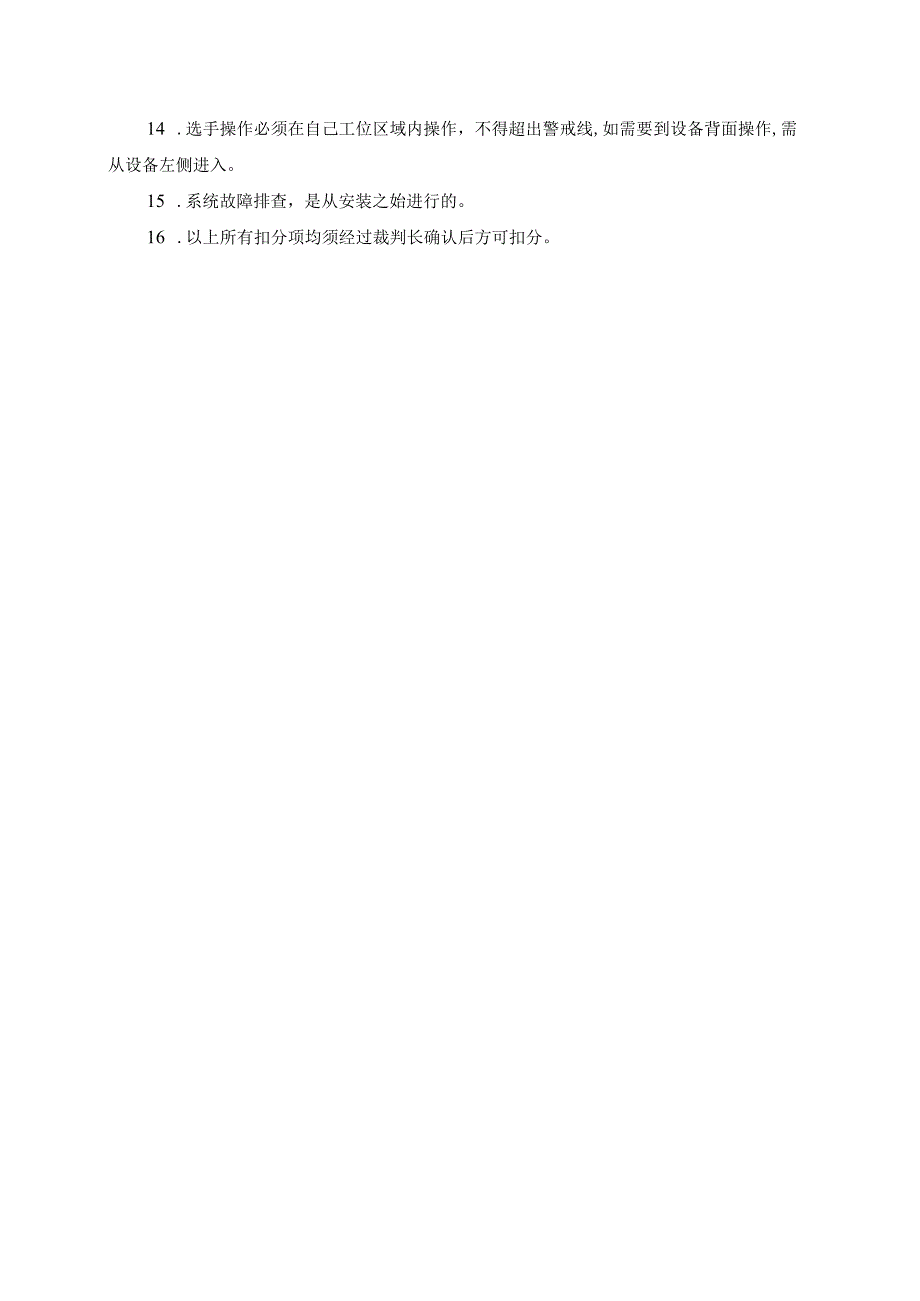

4、完成。13 .监控中心大屏与设备的通讯不得使用网线连接，应采用路由器WIFI连接运行。14 .选手操作必须在自己工位区域内操作，不得超出警戒线,如需要到设备背面操作,需从设备左侧进入。15 .系统故障排查，是从安装之始进行的。16 .以上所有扣分项均须经过裁判长确认后方可扣分。竞赛过程用电能耗记录参赛选手在竞赛过程中，需对调试阶段和运行阶段工作结束时的用电能耗进行记录,并填写“竞赛过程用电能耗记录表”，总有功电能查看操作步骤如下。初始界面电最乂示InPnnnnUUUUnnnnnUUU.UU小枚n电能OJe性无功电能有性无功电能好放在功电能竞赛过程用电能耗记录表序号项目选手签工位号裁判签字1智能
5、节水系统调试总有功电能记录2水泵温度监控总有功电能记录3水泵性能曲线绘制总有功电能记录4节水系统调压运行总有功电能记录5节水系统智能控制运行总有功电能记录6田间大棚光照系统智能控制运行总有功电能记录电健数字压力表一手动阀Y型过渡器 一橡胶软接头一电动调节阀一电磁阀止回阀底阀图1水泵供水系统管路、器件安装图中图yo品禺Bl智能节水系统的安装参赛选手根据现场竞赛设备和任务书要求，选择相应的管件、管材和器件，根据图1系统管路、器件安装图和附录1智能节水系统设计图完成。水泵供水系统、过滤施肥系统、田间灌溉系统的安装连接，实现智能节水系统平台的搭建。Bl-I水泵供水系统的安装连接根据图1水泵供水系统管路
6、、器件安装图、附录1智能节水系统设计工艺图和任务书要求，利用给定的设备、管材、配件及配套工具，完成供水系统的安装，完成确认无误后，举手请裁判确认签字，并记录在表B-I水泵供水系统安装完成确认单中。一潜水泵盘自吸泵一离心泵具体要求：(1)整齐规范穿戴好个人劳保用品(安全帽，手套，工作服和工作鞋等)。(2)注意操作安全与安装流程，确保设备稳定无损坏。(3)管路连接规范，横平竖直，牢固。(4)橡胶软接头、过滤器、电动调节阀、数字压力表、离心泵、止回阀、电磁阀、手动阀门、振动传感器、转速传感器等设备器件的安装，要求位置正确，安装牢固且不倾斜。(5)管道、器件连接处密封不漏水渗水、不漏气。(6)量测仪表
7、安装前应清除封口和接头处的油污和杂物。表B-I水泵供水系统安装完成确认单序号项目选手签工位号裁判签字1自吸泵管路安装完成口是口否2电动调节阀安装口是口否3电磁阀安装口是口否4数字压力表安装口是口否5橡胶软接头安装口是口否6温度传感器安装是口否7多级离心泵管路安装完成口是口否8手动活接球阀安装是口否9Y型过滤器安装口是口否10电动调节阀安装口是口否11电磁阀安装口是口否12橡胶软接头安装口是口否13数字压力表安装口是口否14温度传感器安装口是否15振动传感器安装口是否16止回阀安装口是口否17清除污物和杂质口是口否B1-2过滤施肥系统的安装连接根据图2过滤施肥系统管路、器件安装图、附录1智能节水
8、系统设计工艺图和任务书要求，利用给定的设备、管材、配件及配套工具，完成过滤施肥系统的安装，完成确认无误后，举手请裁判确认签字，并记录在表B-2过滤施肥系统安装完成确认单中。A排气阀令一超声波水表才一施肥器数字压力表X手动阀0竹遒过烟器仓一过i器由一电动三通阀禺一电磁脚Z止回的氏一短柄域阀搅拌电机知持压阀图2过滤施肥系统管路、器件安装图具体要求：（1）整齐规范穿戴好个人劳保用品（安全帽，手套，工作服和工作鞋等）。（2）注意操作安全与安装流程，确保设备稳定无损坏。（3）管路连接规范，横平竖直，牢固。（4）离心过滤器、过滤器、管道过滤器、电动调节阀、持压阀、数字压力表、超声波流量计（表头朝正上方）、
9、止回阀、手动阀门、施肥器、PH传感器、电导率传感器等设备器件安装，要求位置正确，安装牢固且不倾斜。（5）管道、器件连接处密封不漏水渗水、不漏气。（6）量测仪表安装前应清除封口和接头处的油污和杂物。表B2过滤施肥系统安装完成确认单序号项目选手签工位号裁判签字1主体管路安装是口否2手动阀门安装口是口否3电磁阀安装口是否4数字压力表安装口是口否5超声波流量计安装口是口否6持压阀安装是口否7Y型过滤器安装是否8离心过滤器安装口是口否9过滤器安装是口否10管道过滤器安装口是口否11排气阀安装口是否12清除污物和杂质口是否13施肥器安装口是口否14PH传感器安装口是口否15回水管路安装口是口否16离心过滤
10、器及回水管排水管路安装口是口否B1-3田间灌溉系统的安装连接根据图3田间灌溉系统管路、器件安装图、附录1智能节水系统设计工艺图、表B-3和任务书要求，利用给定的设备、管材、配件及配套工具，完成田间灌溉系统的安装，完成确认无误后，举手请裁判确认签字，并记录在表B-4田间灌溉系统安装完成确认单中。I 5。口 a50mm300mm一排气阀一减压阀一手阀数字压力表一不锈钢软管或弹簧管电磁阀+ 一滴灌头Y 可调微喷头I -倒挂十字喷头 l-倒挂框架喷头 A 一大喷头后云L右前虚后实前图3田间灌溉系统管路、器件安装图具体要求：（1）整齐规范穿戴好个人劳保用品（安全帽，手套，工作服和工作鞋等）。（2）注意操
11、作安全与安装流程，确保设备稳定无损坏。（3）管路连接规范，横平竖直，牢固。（4）电磁阀、数字压力表、排气阀、调压阀、手动阀门、灌水器、土壤多参数传感器、氧气传感器、二氧化碳传感器、大气四合一传感器（光照度、温度、湿度、大气压）等设备器件安装，要求位置正确，安装牢固且不倾斜。（5）管道、器件连接处密封不漏水渗水、不漏气。（6）量测仪表安装前应清除封口和接头处的油污和杂物。（7）田间喷灌区，完成微喷灌系统安装，铺设2条倒挂式微喷，安装微喷头，1条可调式微喷头。毛管管端应齐平，不得有裂纹，与旁通连接应清除杂物，安装应牢固可靠，连接处应不漏水，微喷头选型、安装间距和数量对照表B-3进行安装。（8）田间
12、滴灌区，根据安装图完成滴灌系统安装，铺设3条滴灌头管路，管路固定。（9）田间渗灌区，完成渗灌系统安装，铺设3条渗灌管，管路固定。（10）要求管路连接规范，尽量横平竖直，保证无喷头以外的地方渗漏。（Il）各灌水器的安装位置正确，保证在一条直线上，朝向一致，滴灌管的出水孔口朝向正确。表B-3微喷头选型、安装间距和数参照表编号微喷头类型喷头间距（m）安装数量（个）1倒挂：框架式微喷头均等分32倒挂：十字雾化微喷头均等分33可调式微喷头均等分3表B4田间灌溉系统安装完成确认单序号项目选手签工位号裁判签字1进水管路安装口是口否2电磁阀门安装口是否3排气阀安装口是口否4调压阀安装口是否5数字压力表安装口是
13、口否6土壤多参数传感器安装口是否7移动喷灌系统安装是口否8微喷灌系统安装口是口否9滴灌系统安装是口否10渗灌系统安装口是口否B2电气线路的连接根据附录1智能节水系统设计工艺图、附录2电气原理图、附录3系统网络架构图和任务书要求，完成节水系统动力线路、电动调节阀、电磁阀线路、传感器线路和通讯系统线路等的接，严禁带电连接线路，完成确认无误后，举手请裁判确认签字，并记录在表B-5电气线路的连接完成确认单中。B2-1动力线路的连接（1）自吸泵、离心泵、潜水泵等线路的连接（2）电动调节阀、电磁阀、电动三通阀线路的连接（3）电缆线航空插头的连接（4）系统总电源线的连接B2-2传感器线路的连接（1）数字压力表线路的连接（2）PH传感器线路的连接（3）电导率传感器线路的连接（4）超声波水表传感器线路的连接（5） 土壤多参数传感器线路的连接（6）大气四合一传感器线路的连接（7）液位传感器线路的连接（8）温度传感器线路的连接（9）转速传感器线路
