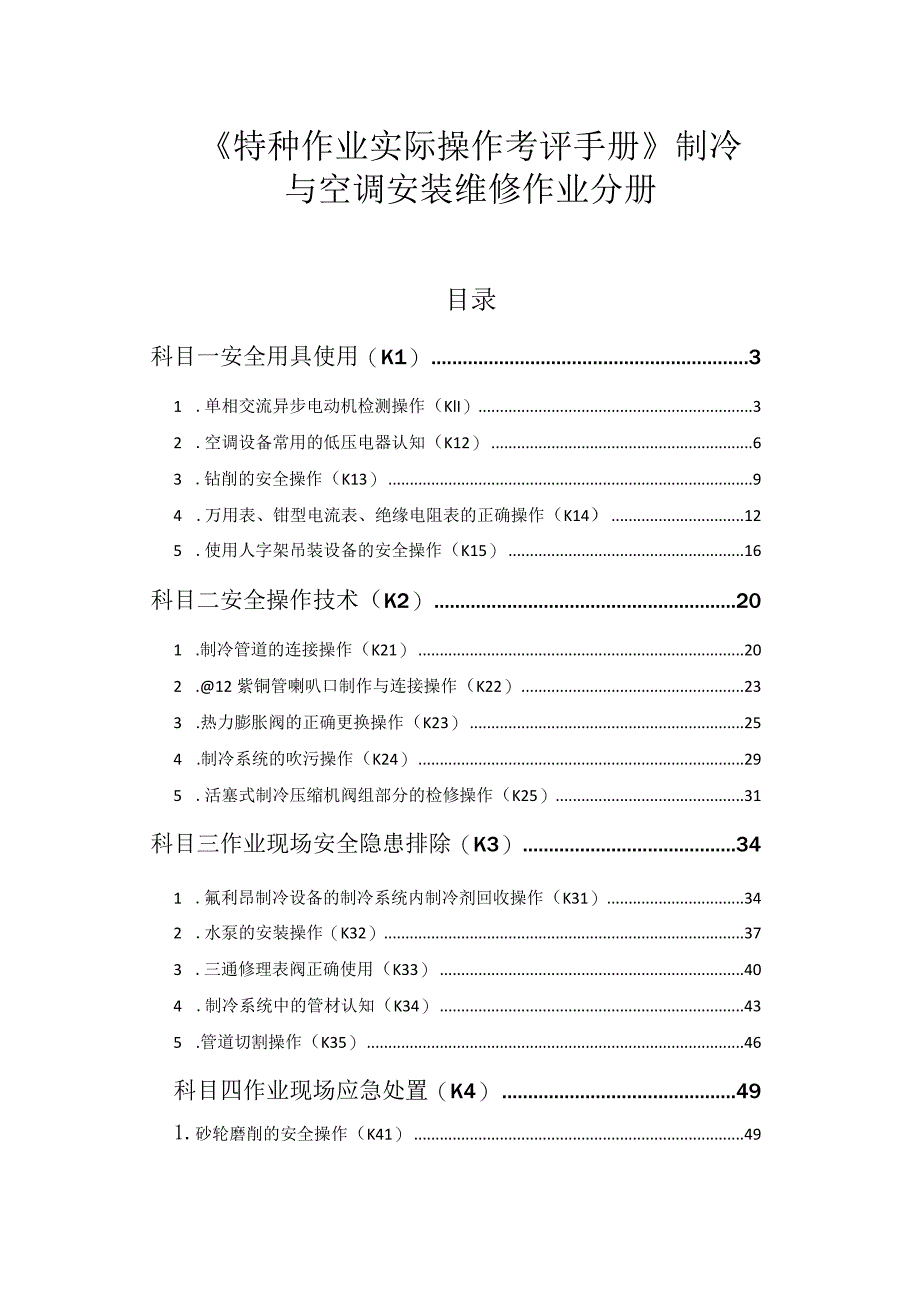

1、特种作业实际操作考评手册制冷与空调安装维修作业分册目录科目一安全用具使用（K1）31 .单相交流异步电动机检测操作（KlI）32 .空调设备常用的低压电器认知（K12）63 .钻削的安全操作（K13）94 .万用表、钳型电流表、绝缘电阻表的正确操作（K14）125 .使用人字架吊装设备的安全操作（K15）16科目二安全操作技术（K2）201 .制冷管道的连接操作（K21）202 .12紫铜管喇叭口制作与连接操作（K22）233 .热力膨胀阀的正确更换操作（K23）254 .制冷系统的吹污操作（K24）295 .活塞式制冷压缩机阀组部分的检修操作（K25）31科目三作业现场安全隐患排除（K3）3

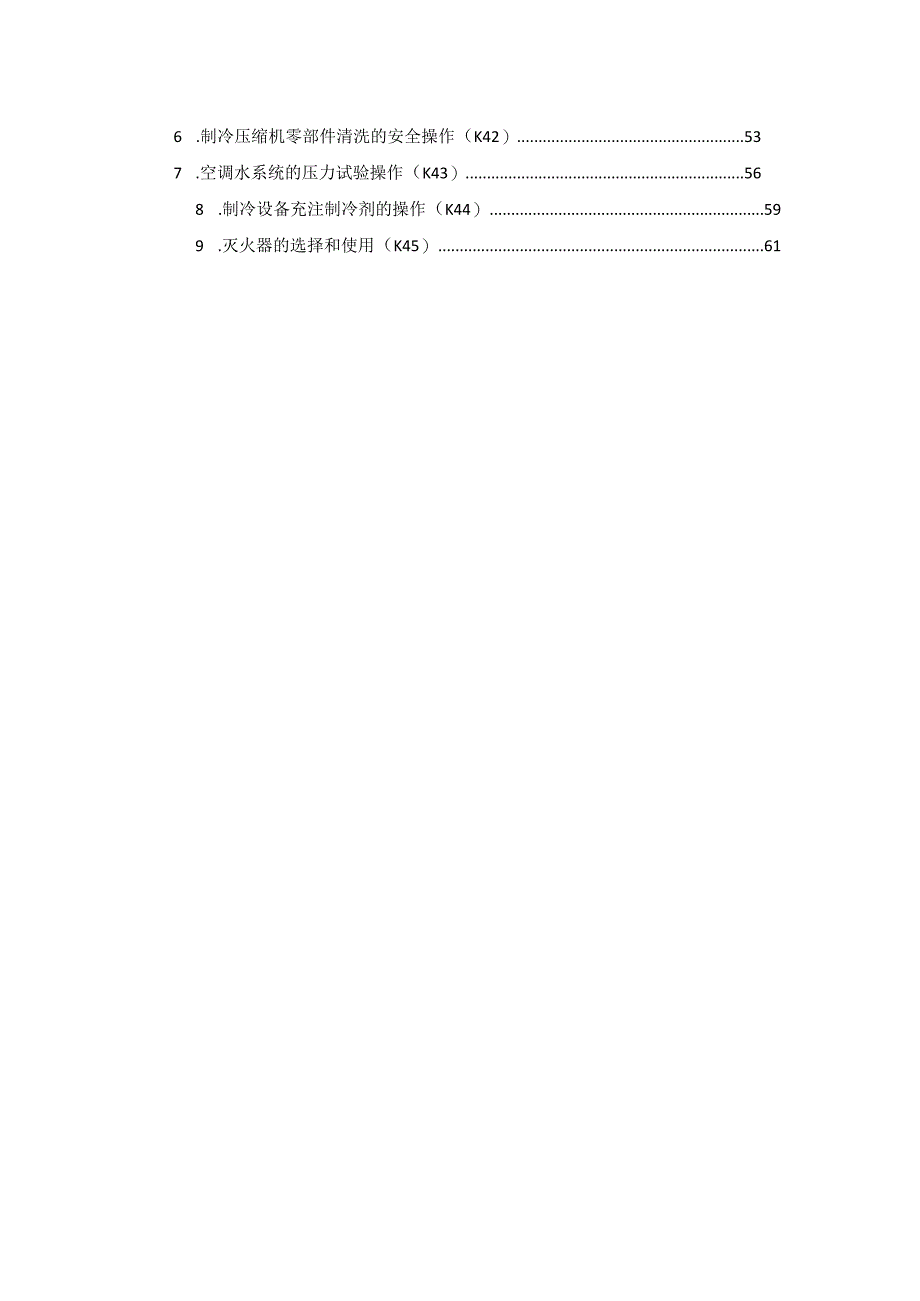

2、41 .氟利昂制冷设备的制冷系统内制冷剂回收操作（K31）342 .水泵的安装操作（K32）373 .三通修理表阀正确使用（K33）404 .制冷系统中的管材认知（K34）435 .管道切割操作（K35）46科目四作业现场应急处置（K4）491.砂轮磨削的安全操作（K41）496 .制冷压缩机零部件清洗的安全操作（K42）537 .空调水系统的压力试验操作（K43）568 .制冷设备充注制冷剂的操作（K44）599 .灭火器的选择和使用（K45）61科目一安全用具使用（Kl）1,单相交流异步电动机检测操作（KII）一、考试目标通过对单相交流异步电动机测量，考核考生使用仪表检测单相交流异步电动机
3、的全过程，考核检测的方法，仪表的使用，安全操作能力，重点考核测量过程中的安全注意事项、单相交流异步电动机能安全运行的判别。二、考试方式采取实际操作的方式进行考试。操作的同时，应同步口述操作要点及安全注意事项。三、考试时间8分钟四、考场要求考试设备应采用实体单相交流异步电动机进行，配套电容器；使用兆欧表、万用表检测；提供单相交流异步电动机1台，40OV电容器1个；提供1套绝缘电阻表、1套万用表。五、任务描述1 .测量单相交流异步电动机的运行绕组和起动绕组的直流电阻值;2 .测量单相交流异步电动机运行绕组和起动绕组之间的绝缘电阻值；3 .测量运行绕组和起动绕组对地绝缘电阻值；4 .测量电容器的好坏
4、。六、作业安全考试要点1 .正确选择测量仪表，防止因测量仪表选择不当导致电气事故O2 .确保所选择测量仪表档位及表笔接线正确，防止因测量仪表档位及表笔接线不正确导致电气事故。七、考试任务实施1.考生劳保着装要求：安全帽、工装、绝缘鞋应穿戴正确。3 .评估现场环境要求：检查考试设备的完好性，评估测量环境是否安全。4 .选择仪表要求：根据考试要求，正确选择绝缘电阻表、万用表。5 .检查仪表要求：1、检查绝缘电阻表，进行开路检测和短路检查。2、检查万用表外观是否完好，表笔与插孔连接是否正确、牢固,万用表档位能灵活调节。6 .绝缘电阻测量要求：测量过程中应保持安全距离，持笔位置和姿势应当正确,读数方法
5、正确。7 .工作终结要求：测量结束后应整理好绝缘电阻表、万用表，清理作业现场，物归原位。八、评分标准单相交流异步电动机检测（KID姓名考号考试晌说明：1.考生进行实际操作的同时，口述操作要领及安全注意事项。2.考评员根据考生的操作与口述情况进行评分。各考试项目扣分不应超过该项目的配分值。3.考生操作或口述存在否决项时，直接判定考试不合格。4.规定时间内未完成或未作答的内容视为错误。序号考核要素配分评分标准记录扣分备注1安全个人防护6安全帽、工装、绝缘鞋穿戴不正确，每项扣2分，扣完为止。2操作准备选择仪表10未正确选择仪表，否定项。仪表检查15检查仪表外形完好，测试线完好,转动部件灵活，指针文寸
6、零。漏一项扣3分，扣完为止。3现场操作量程选择9未选择正确量程，未将表笔插入正确插孔；未将测试笔（夹）接到正确位置。否定项。测量过程30绝缘电阻表摇测不正确，扣10分;万用表更换量程操作不正确扣10分;测试部位不正确扣10分。测量完成5测量完成，不做仪表归零操作，安全摆放仪表的，扣5分。4测判断判断测量结果15测量描述错误扣5分。测量值超过误差20%,扣10分。5文明生产10操作过程，有不文明行为的（抽烟、随地吐痰、大闹喧哗、不服从考评员现场指令等），一次扣5分，扣完为止。6合计配分100评分人核分人时间2空调设备常用的低压电器认知（K12）一、考试目标认知空调设备常用的低压电器：断路器、熔断
7、器、接触器、继电器、按钮等。通过测量及口述的方式，考核考生正确判断低压电器的触点性质、工作状态；考核检测的方法，重点考核测量过程中对低压电器元件安全运行的判断。二、考试方式采取口述低压电器主要工作原理的方式，结合低压电器元件测量操作的方式进行考试。需对低压电器元件的完好与否，安全与否做出判断。三、考试时间10分钟四、考场要求考场配备断路器、熔断器、接触器、继电器、按钮等低压电器元件，配备检测用的万用表；低压电器元件每类厂2件，供考评员选用。五、任务描述1 .指出断路器，描述断路器的工作特点，测量并判断断路器的工作状态；2 .指出熔断器，描述熔断器的工作特点，测量并判断熔断器的工作状态；3 .指
8、出接触器，描述接触器的工作特点，测量指出接触器的常开、常闭触点，线圈；并判断接触器的工作状态；4 .指出热继电器，描述热继电器的工作特点，测量指出热继电器的常开、常闭触点，热元件；并判断热继电器的工作状态；5 .指出按钮开关元件，测量指出按钮开关的常开、常闭触点；六、作业安全考试要点1.正确使用万用表测量，防止因测量错误导致电气事故。6 .确保所选择测量仪表挡位及表笔接线正确，防止因测量仪表档位及表笔接线不正确导致电气事故。七、考试任务实施1.考生劳保着装要求：安全帽、工装、绝缘鞋应穿戴正确。7 .选择仪表要求：根据考试要求，正确选择万用表档位。8 .检查仪表要求：检查万用表外观是否完好，表笔
9、与插孔连接是否正确、牢固，万用表档位能灵活调节。9 .工作终结要求：工作结束后应整理好低压电器元件、万用表，清理作业现场，物归原位。八、评分标准10 设备常用的低压电器认知（K12）姓名考号考删间说明：1.考百与口述情况i项时，直接3三进行实际操作的同时，口述操作要领及安全注意事项。2.考评员根据考生的操作先行评分。各考试项目扣分不应超过该项目的配分值。3.考生操作或口述存在否决为定考试不合格。4.规定时间内未完成或未作答的内容视为错误。序号考核要素配分评分标准记录扣分备注1安全个人防护4工装、绝缘鞋穿戴不正确，每项扣2分,扣完为止。2操作准备仪表检查15检查仪表外形完好，测试线完好,转动部件
10、灵活，指针文寸零。漏一项扣5分，扣完为止。3现场操作元件认知25正确指出考评员指定的元件名称，说明元件的工作原理或主要特性。指示错误一个扣5分，描述错误，扣5分；扣完为止。量程选择6未选择正确量程，未将表笔插入正确插孔；未将测试笔接到正确位置。一项扣2分，扣完为止。测量过程10万用表更换量程操作不正确扣5分；测试部位不正确扣5分。测量完成5测量完成，不做仪表归零操作，安全摆放仪表的，扣5分。4测量判断判断结果25测量判断描述错误一个扣5分，扣完为止。5文明生产10操作过程，有不文明行为的（抽烟、随地吐痰、大闹喧哗、不服从考评员现场指令等），一次扣5分，扣完为止。6合计配分100评分人核分人时间
11、3.钻削的安全操作（KI3）一、考试目标通过钻削操作，考核考生钻削加工过程的安全操作，加工质量,重点考核钻削加工过程中的安全注意事项、操作规范及加工质量二、考试方式采取实际操作的方式进行考试。操作的同时，应同步口述操作要点及安全注意事项。三、考试时间10分钟四、考场要求1 .考场准备冲击手电钻，冲击钻头，膨胀钉，扳手、锤子、砖墙。2 .考场准备工作台，钻床，工件，麻花钻头，游标卡尺。五、任务描述1.使用冲击手电钻在砖墙上钻设备安装孔；3 .使用台钻在金属工件上钻工艺孔。六、作业安全考试要点1.做好钻削作业安全准备工作。4 .正确选择钻头，防止因选择不当导致事故。5 .正确操作设备，防止安全事故
12、。七、考试任务实施1.考生劳保着装要求：安全帽、工装、绝缘鞋应穿戴正确。2 .工具材料准备要求：根据考试要求，正确选择设备及工具。3 .工作实施（1）钻削砖墙安装孔根据设备安装孔要求，选择合适的钻头，确定安装位置；正确安装钻头，垂直钻削安装孔至合适深度；安装膨胀钉，检查深度和紧实度。（2）钻削金属板件根据工艺孔技术要求，选择合适的钻头，确定安装位置；正确安装钻头，通孔钻削工艺孔；检查孔径符合程度。4 .工作终结要求：钻削结束后应整理设备、工具，清理作业现场，物归原位。八、评分标准5 削的安全操作（K13）姓名考号考删间说明：1.考目与口述情况i项时，直接当三进行实际操作的同时，口述操作要领及安
13、全注意事项。2.考评员根据考生的操作注行评分。各考试项目扣分不应超过该项目的配分值。3.考生操作或口述存在否决切定考试不合格。4.规定时间内未完成或未作答的内容视为错误。序号考核要素配分评分标准记录扣分备注1安全个人防护6安全帽、工装、工作鞋穿戴不正确，每项扣2分，扣完为止。违规戴手套，判不及格。2操作准备选择设备工具10未正确选择工具钻头，否定项。设备检查15检查设备外形完好，转动部件灵活，电源线安全完好，设备试运行正常。漏一项扣5分，扣完为止。3现场操作钻削准备4钻削孔位的确定，无定位过程的，扣4分。钻削加工过程30操作加工不垂直的，扣10分；加工深度不正确扣10分；工件未夹紧扣10分。钻
14、削加工完成10钻削完成，工具拆解回位，摆放整齐。漏一项扣5分，扣完为止。4结果检查判断钻削结果15深度超过误差20%,扣10分。垂直度超过3度，扣5分。5文明生产10操作过程，有不文明行为的（抽烟、随地吐痰、大闹喧哗、不服从考评员现场指令等），一次扣5分，扣完为止。6合计配分100评分人核分人时间4.万用表、钳型电流表、绝缘电阻表的正确操作（K14）一、考试目标通过对万用表、钳型电流表、绝缘电阻表的测量操作，考核考生正确使用仪表的全过程，考核仪表检查的方法，仪表的量程选择,安全操作能力，重点考核测量过程中的安全注意事项。二、考试方式采取实际操作的方式进行考试。操作的同时，应同步口述操作要点及安全注意事项。三、考试时间8分钟四、
