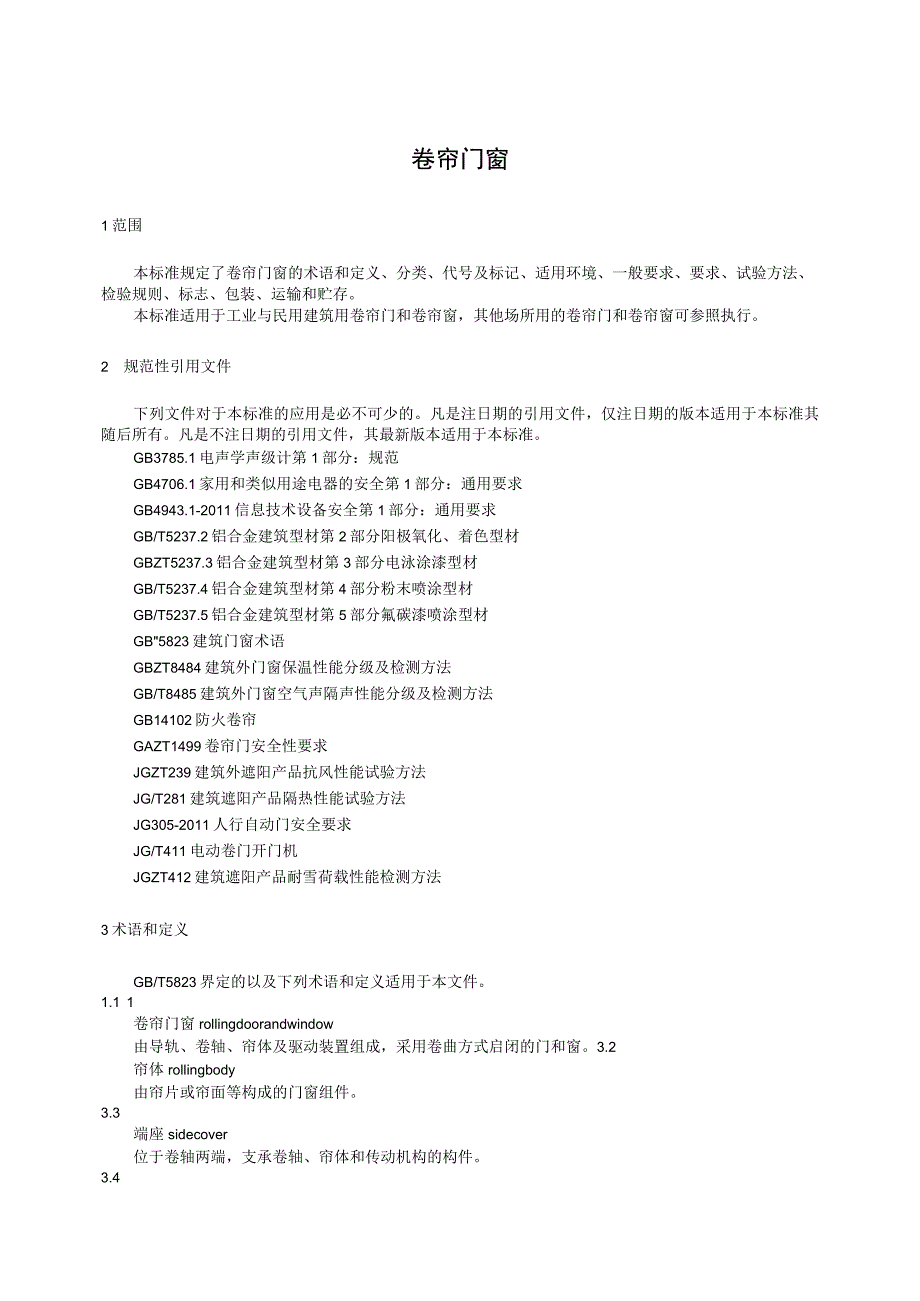

1、卷帘门窗1范围本标准规定了卷帘门窗的术语和定义、分类、代号及标记、适用环境、一般要求、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于工业与民用建筑用卷帘门和卷帘窗，其他场所用的卷帘门和卷帘窗可参照执行。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准其随后所有。凡是不注日期的引用文件，其最新版本适用于本标准。GB3785.1电声学声级计第1部分：规范GB4706.1家用和类似用途电器的安全第1部分：通用要求GB4943.1-2011信息技术设备安全第1部分：通用要求GB/T5237.2铝合金建筑型材第2部分阳极氧化、着色型材
2、GBZT5237.3铝合金建筑型材第3部分电泳涂漆型材GB/T5237.4铝合金建筑型材第4部分粉末喷涂型材GB/T5237.5铝合金建筑型材第5部分氟碳漆喷涂型材GB5823建筑门窗术语GBZT8484建筑外门窗保温性能分级及检测方法GB/T8485建筑外门窗空气声隔声性能分级及检测方法GB14102防火卷帘GAZT1499卷帘门安全性要求JGZT239建筑外遮阳产品抗风性能试验方法JG/T281建筑遮阳产品隔热性能试验方法JG305-2011人行自动门安全要求JG/T411电动卷门开门机JGZT412建筑遮阳产品耐雪荷载性能检测方法3术语和定义GB/T5823界定的以及下列术语和定义适用于
3、本文件。1.1 1卷帘门窗rollingdoorandwindow由导轨、卷轴、帘体及驱动装置组成，采用卷曲方式启闭的门和窗。3.2帘体rollingbody由帘片或帘面等构成的门窗组件。3.3端座sidecover位于卷轴两端，支承卷轴、帘体和传动机构的构件。3.4导轨guidingraiI位于卷帘门窗两侧，在帘体启闭时引导帘体运动的构件3.56.2.1.1铝合金型材表面进行阳极氧化处理，应符合GB5237.2要求；进行电泳涂漆处理，应符合GB5237.3要求;进行粉末喷涂处理,应符合GB5237.4要求;进行氟碳漆喷涂处理,应符合GB5237.5要求。6.2.1.2铝合金彩色涂层带材正面涂
4、层厚度不应小于20m06.2.1.3彩色涂层钢板帘片正面涂镀层厚度不应小于25m06.2.1.4镀锌钢带镀锌层厚度不应小于8mo6.2.2其它铝合金零件表面进行阳极氧化处理，其膜厚不应小于10m;表面进行静电粉末喷涂处理，其膜厚不应小于40m06.2.3卷轴及其它钢制零件卷轴及其它钢制零件的表面应进行表面处理，采用镀锌处理的镀层厚度不应小于8m,采用涂漆处理的涂层厚度不应小于15m,采用静电粉末喷涂处理的涂层厚度不应小于40m06.3装配和组装6.3.1钾接、螺接、焊接应牢固可靠，不应有松动、开裂、未熔化、气孔和夹渣。6.3.2帘片组装应连接可靠、转动灵活，确保帘片在运行过程中不脱钩；帘片两端
5、侧扣安装牢靠。6.3.3安装有锁具的卷帘门窗，锁具启闭应灵活、可靠。卷帘门锁具宜装在距地面Im处或座条上，卷帘窗锁具宜装在座条上。6.3.4有底部导轨的卷帘门窗，底部导轨应有畅通的排水孔。6.3.5卷帘门窗完全关闭后座条与接触面应密封良好。有密封要求的卷帘帘片与导轨应密封良好;密封条安装可靠，在卷帘运行过程中不会脱落；导轨与墙体间的缝隙应以建筑密封胶封严。6.4电气装置6.4.1控制和驱动装置与安全性相关的元器件应选用经安全认证合格的产品或符合相关国家标准、行业标准的要求并经检验合格的产品。如果元器件上的标记标出了其工作特性，则这些元器件在设备中的使用条件应符合这些标记的规定。6. 4.2电气
6、装配布线合理，控制装置操作方便、反应灵敏、动作准确。7. 4.3驱动电机应符合JG/T411的要求。8. 4.4电路的安全性应符合GB4706.1的要求。7要求7.1外观7.1.1 外观应清洁、平整，色泽基本一致，无明显擦伤、划痕、皱折、凹痕等缺陷。7.1.2 运动构件、装配后与人体接触的零件，切割、弯曲、钻孔等加工处应清理毛刺与尖角。7.1.3 产品铭牌应字体规整、清晰，安装端正、牢固。7. 2尺寸与偏差7. 2.1帘片铝合金辑压成型南片基材厚度不应小于0.27mm；铝合金挤压成型帘片基材厚度不应小于0.6mm；彩色涂层钢带帘片基材厚度不应小于0.35mm：镀锌钢带帘片基材厚度不应小于0.4

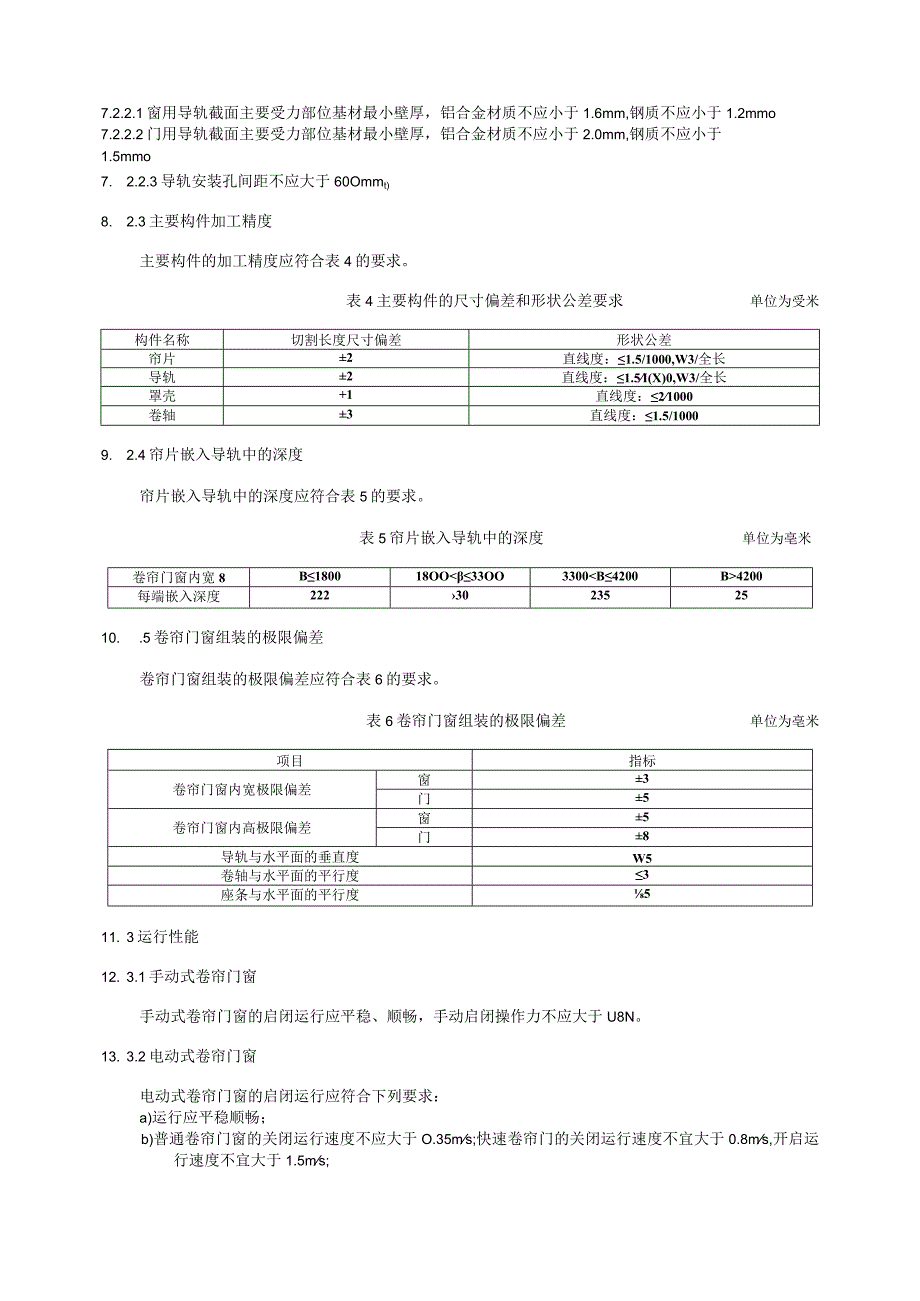

7、mm。9. 2.2导轨7.2.2.1窗用导轨截面主要受力部位基材最小壁厚，铝合金材质不应小于1.6mm,钢质不应小于1.2mmo7.2.2.2门用导轨截面主要受力部位基材最小壁厚，铝合金材质不应小于2.0mm,钢质不应小于1.5mmo7. 2.2.3导轨安装孔间距不应大于60Ommt)8. 2.3主要构件加工精度主要构件的加工精度应符合表4的要求。表4主要构件的尺寸偏差和形状公差要求单位为受米构件名称切割长度尺寸偏差形状公差帘片2直线度：1.5/1000,W3/全长导轨2直线度：1.5I(X)0,W3/全长罩壳+1直线度：21000卷轴3直线度：1.5/10009. 2.4帘片嵌入导轨中的深度
8、帘片嵌入导轨中的深度应符合表5的要求。表5帘片嵌入导轨中的深度单位为亳米卷帘门窗内宽8B180018OO33OO33004200每端嵌入深度222302352510. .5卷帘门窗组装的极限偏差卷帘门窗组装的极限偏差应符合表6的要求。表6卷帘门窗组装的极限偏差单位为亳米项目指标卷帘门窗内宽极限偏差窗3门5卷帘门窗内高极限偏差窗5门8导轨与水平面的垂直度W5卷轴与水平面的平行度3座条与水平面的平行度511. 3运行性能12. 3.1手动式卷帘门窗手动式卷帘门窗的启闭运行应平稳、顺畅，手动启闭操作力不应大于U8N。13. 3.2电动式卷帘门窗电动式卷帘门窗的启闭运行应符合下列要求：a)运行应平稳顺
9、畅；b)普通卷帘门窗的关闭运行速度不应大于O.35ms;快速卷帘门的关闭运行速度不宜大于0.8ms,开启运行速度不宜大于1.5ms;C）制动装置应灵敏，运行过程中能在任意位置停止；d）卷帘门窗运行至上、下限位置时应能自动停止,限位应符合JG/T411-2013中6.2.2的要求；e）卷帘门窗的运行噪声不应大于65dB（八）；D快速卷帘门、工业用普通卷帘门应配置急停按钮，操作急停按钮应能切断驱动电机电源；g）切断电源，电动式卷帘门应能手动启闭，其操作力应小于260N。h）电动卷门以设定的运行速度运行，当非接触传感器被屏蔽，门扇碰撞到人或障碍物产生的最大动态冲击力不应大于400No7.4机械耐久性
10、能在正常使用条件下，以完全开启至关闭循环为一次，普通卷帘门窗的反免运行次数不应少于100oO次、快速卷帘门不应少于600000次。7.5门窗物理性能7.5.1防风性能使用于建筑外围护的卷帘门窗按额定测试荷载P和安全测试荷载1.5P确定防风性能，分级应符合表7的要求。在进行防风性能试验时应满足以下要求：a）在正反向额定荷载的作用下，卷帘门窗的正常使用不受影响，不会产生永久变形或损坏；运行性能应符合7.3的要求；b）在正反向安全荷载作用下，帘片不应从导轨中脱出。表7防风性能分级表单位为帕等级1级2级3级4级5级6级7级8级9级额定荷载产501002004006008001000120021500注
11、1：防风彻注2：安全次二能等级为9级时需要注明额定测I试荷载为L5P。试荷载值Po7.5.2耐雪荷载性能7.5.2.1卷帘窗按额定测试荷载P和安全测试荷载L2P确定耐雪荷载性能,分级应符合表8的规定。表8耐雪荷载性能分级表单位为帕等级1级2级3级4级5级6级额定荷载P1002004(X)600800100()注1：耐雪荷载等级为6级时需要注明额定测试荷载值P0注2：安全测试荷载为1.2P。1.1.1 5.2.2在严寒地区和寒冷地区使用的,与水平面夹角小于60的卷帘窗应按表8的要求进行试验。试验后应满足以下要求：a）在额定荷载的作用下，卷帘窗的正常使用不受影响，不会产生持久变形或损坏；运行性能应
12、符合7.3的要求；b）在安全荷载作用下，帘片不应从导轨中脱出。7.5.3 保温性能具有保温功能的卷帘门窗，保温性能分级应符合GB/T8484的要求。7.5.4 遮阳性能具有遮阳功能的卷帘门窗，遮阳性能按完全伸展状态下的遮阳系数SC值进行分级，应符合表9的要求。表9遮阳性能分级表分级12345SC值500.70.7SC0,50.5500.30.3SC20.1SC1.0注：太阳能得热系数SHGC=O.87xSC07.5.5隔声性能具有隔声功能的卷帘门窗，隔声性能按完全伸展状态下的空气声隔声心值进行分级，应符合表10的要求。表10隔声性能分级表单位为分贝分级123心值m150且250250基本绝缘5001OOO100O1.2U+700附加绝缘125017501.2U+1450加强绝缘250030002.4U+7007.9.3泄漏电流卷帘门控制和驱动设备，I、II类设备工作时的泄露电流应符合表12的规定，IH类设备不
