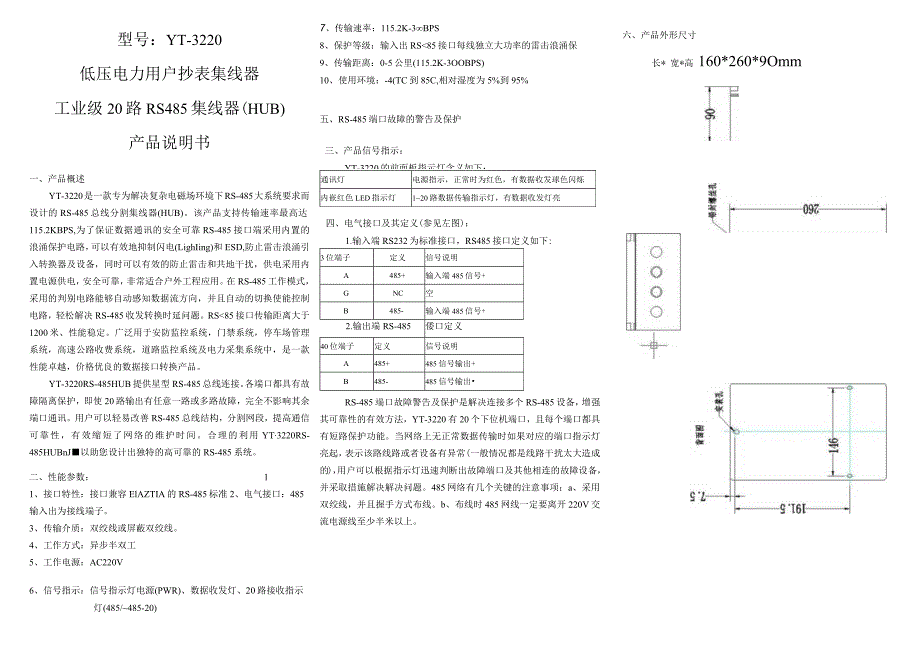

《型号YT-3220低压电力用户抄表集线器工业级20路RS485集线器HUB产品说明书.docx》由会员分享，可在线阅读，更多相关《型号YT-3220低压电力用户抄表集线器工业级20路RS485集线器HUB产品说明书.docx（1页珍藏版）》请在第壹文秘上搜索。
1、六、产品外形尺寸长* 宽*高 160*260*9Omm通讯灯电源指示，正常时为红色，有数据收发球色闪烁内嵌红色LED指示灯120路数据传输指示灯，有数据收发灯亮三、产品信号指示：YT-3220的前面板指示灯含义如下：3位端子定义信号说明A485+输入端485信号+GNC空B485-输入端485信号+2.输出端RS-485倭口定义40位端子定义信号说明A485+485信号输出+B485-485信号输出四、电气接口及其定义(参见左图)：1.输入端RS232为标准接口，RS485接口定义如下:型号：YT-3220低压电力用户抄表集线器工业级20路RS485集线器(HUB)产品说明书一、产品概述YT-
2、3220是一款专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率最高达115.2KBPS,为了保证数据通讯的安全可靠RS-485接口端采用内置的浪涌保护电路，可以有效地抑制闪电(LighIing)和ESD,防止雷击浪涌引入转换器及设备，同时可以有效的防止雷击和共地干扰，供电采用内置电源供电，安全可靠，非常适合户外工程应用。在RS-485工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决RS-485收发转换时延问题。RS85接口传输距离大于1200米、性能稳定。广泛用于安防监控系统，门禁系统，停车场管理
3、系统，高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。YT-3220RS-485HUB提供星型RS-485总线连接。各端口都具有故障隔离保护，即使20路输出有任意一路或多路故障，完全不影响其余端口通讯。用户可以轻易改善RS-485总线结构，分割网段，提高通信可靠性，有效缩短了网络的维护时间。合理的利用YT3220RS-485HUBnJ以助您设计出独特的高可靠的RS-485系统。二、性能参数：11、接口特性：接口兼容ElAZTIA的RS-485标准2、电气接口：485输入出为接线端子。3、传输介质：双绞线或屏蔽双绞线。4、工作方式：异步半双工5、工作电
4、源：AC220V6、信号指示：信号指示灯电源(PWR)、数据收发灯、20路接收指示灯(485/485-20)7、传输速率：115.2K-3BPS8、保护等级：输入出RS85接口每线独立大功率的雷击浪涌保9、传输距离：0-5公里(115.2K-3OOBPS)10、使用环境：-4(TC到85C,相对湿度为5%到95%五、RS-485端口故障的警告及保护RS-485端口故障警告及保护是解决连接多个RS-485设备，增强其可靠性的有效方法，YT-3220有20个下位机端口，且每个端口都具有短路保护功能。当网络上无正常数据传输时如果对应的端口指示灯亮起，表示该路线路或者设备有异常(一般情况都是线路干扰太大造成的)，用户可以根据指示灯迅速判断出故障端口及其他相连的故障设备，并采取措施解决解决问题。485网络有几个关键的注意事项：a、采用双绞线，并且握手方式布线。b、布线时485网线一定要离开220V交流电源线至少半米以上。
