1、救灾帐篷：36m2单帐篷1范围本标准规定了救灾专用36i112单帐篷的要求、试验方法、检验规则及标志、包装、运输与贮存。本标准适用于以天蓝单面涂覆PVC防水阻燃涂层布为主要材料缝制的篷体，与焊接钢管制作的框架组装而成的救灾专用3611）2单帐篷的订购、生产与验收。2规范性引用文件GB/T 250-2008纺织品色牢度试验评定变色用灰色样卡GB/T 1040. 12006塑料 拉伸性能的测定 第1部分：总则GB/T 15272006铜及铜合金拉制管GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB/T 20592008铜及铜合金带材GB/T 3524-2005碳素结构钢和低
2、合金结构钢热轧钢带3917. 3-1997纺织品 织物撕破性能 第3部分：梯形试样撕破强力的测定3923. 1-1997纺织品 织物拉伸性能 第1部分：断裂强力和断裂伸长率的测定 条样法下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T46671995机织物幅宽的测定GB/T46692008纺织品机织物单位长度质量和单位面积质量的测定GB/T54551997纺织品燃烧性能试验垂直法GB
3、/T68362007缝纫线GB/T97871988热轧等边角钢尺寸、外形、重量及允许偏差GB/T137932008直缝电焊钢管GB/T199762005纺织品顶破强力的测定钢球法GB/T201182006一般用途钢丝绳FZ/T01004-2008涂层织物抗渗水性的测定FZ/T010101991涂层织物涂层粘附强度测定方法FZ/T01063-2008涂层织物抗粘连性的测定GB/TGB/TFZ65002-1995特种工业用绳带物理机械性能试验方法JSB40.l0.2-1993军用锦丝起绒搭扣带扣合强度和撕揭强度的测定方法QB/T21732001QB/T38171999QB/T38261999YB/
4、T50582005YB/T52942006尼龙拉链轻工产品金属镀层和化学处理层的厚度测试方法金相显微镜法轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验（NSS）法弹簧钢、工具钢冷轧钢带-般用途低碳钢丝3要求3.1样式救灾专用36单帐篷为长方形双坡面直墙建筑样式。两端山墙各开一个门，门上有一个三角形窗户，两侧墙各开三个窗户，两侧墙支起可成遮阳篷，整体帐篷通过拉绳拉起，用三角桩加固，其样式、结构及主要尺寸见图1及表L图1样式、结构及主要尺寸3. 2结构及主要尺寸3.1.1 救灾专用36命单帐篷由篷体、框架、配件（含三角桩、橡塑桩头、拉绳）三部分组成。3.1.2 篷体各部件结构、名称及主要

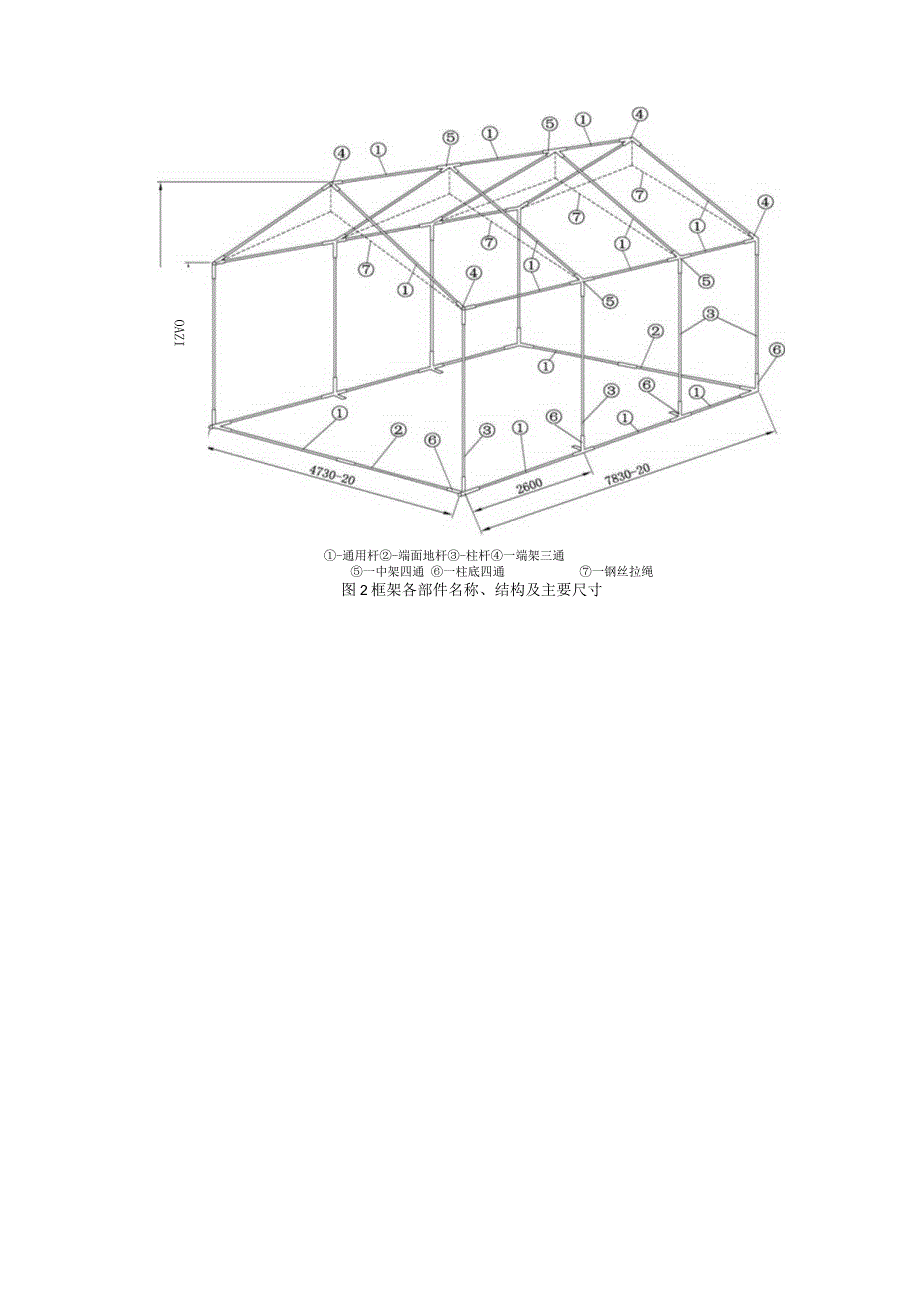

5、尺寸见附录A中图A.1图A.10（单位为亳米）。3.1.3 框架由通用杆、柱杆、端面地杆、阳篷杆和连接用端架三通、柱底四通、中架四通和钢丝拉绳等结构件组成，各部件名称、结构及主要尺寸见图2及附录B中图B.1图B.9（单位为亳米）。图中未注公差的线性尺寸公差按GB/T1804-2000中中等级的规定。-通用杆-端面地杆-柱杆一端架三通一中架四通 一柱底四通一钢丝拉绳图2框架各部件名称、结构及主要尺寸OAZI1.1 2.4配件三角桩、带管三角环、活动三节环、半圆环和橡塑桩头结构及主要尺寸见附录C中图C.1图C.6（单位为亳米）。表1成品各部位主要尺寸单位为亳米部位（件）名称成品尺寸极限偏差篷体长度
6、7830+30篷体宽度4730+30侧墙高度1750+20脊顶高3120+30门口宽度100020门帘宽度122020门口高度190020门帘高度205020窗口宽度105010窗帘宽度117020窗口高度90010窗帘高度101010侧墙窗口中心距260020窗口下边距地面高度700+20培土布宽度20010三角窗底口宽度208030三角窗中心高度600103.3 材料规格主辅材料规格与质量要求、用途见表2。表2主辅材料规格与质量要求、用途材料质量要求用途名称规格PVC涂层布333dtex333dtex涤纶丝666dtex666dtex涤纶丝附录D及标样篷体、垫布、包装袋等焊接钢管Q2354
7、2nm1.5mmGB/T13793-2008三通、四通Q23538un1.2mm通用杆、柱杆、端面地杆Q23519mm1.0mm阳篷杆钢丝Q195Q2355mmYB/T5294-2006三通、四通拉环、篷杆固定框钢丝拉绳5mm,外包PVCGB/T201182006及附录B中图B.9固定框架天蓝尼龙拉链8w平拉强力N600N拉头拉片结合强力2250N门窗扣合、包装袋扣合天蓝锦丝搭扣带宽度40mm折合强度27.ONZcm2撕揭强度NL3NCn）门窗扣合等紫铜管T2、T3内径中Iomm壁厚LOninlGB/T1527-2006夹固横向钢丝拉绳T2、T3内径中12mm壁厚LOmnI夹固竖向钢丝拉绳表2
8、（续）主要材料规格与质量要求、用途材料质量要求用途名称规格白涤纶包芯绳8mm断裂强力3000N固定帐篷用拉绳天蓝涤纶缝纫线29.5tex3GB/T6836-2007缝制篷体、包装袋等热封胶条PU胶条宽度20mm25mm见标样覆盖缝合针眼部位弹簧钢T8A、65Mnt.6mm宽度IlmmYB/T5058-2005及附录B中图B.8弹簧卡天蓝涤纶线带28210m1.0nun断裂强力300N三角窗帘拉带28219mm0.5mm断裂强力400N捆扎带28422mm1.0mm断裂强力800N窗格带、捆扎带28428m2.0mm断裂强力1800N地杆固定带包装袋束紧带、提手带28450mm1.8mm断裂强力
9、2500N固定带管三角环带管三角环Q195Q2354.0mmX50unYB/T5294-2006及附录C图C.2拴拉绳活动三节环Q195Q23530mm19mmYB/T5294-2006及附录C图C.3包装束紧带、地杆固定带半圆环Q195Q23519mmX巾2mmYB/T5294-2006及附录C图C.4穿三角窗拉带塑料堵塞外径39mm见标样端架三通堵塞本白涤纶网眼布55dtex24f顶破强力150N及标样窗纱铜篷圈T620.4mm0.5mm内径13mm3.0mm28”GB/T20592008及标样两侧阳篷杆角钢Q195Q23530mm30m3nunGB/T9787-1988及附录C中图C.1
10、三角桩编织布复膜型拉伸强力N800N5cm经、纬密度240根/10Cm单位面积质量N90gr112外包装橡塑桩头附录C中图C.5三角桩头缝包绳2mm两股断裂强力2200N缝包捆包绳7mm三股断裂强力N1400N包装袋捆扎3.4 篷体外观质量3.4.1篷体面料应符合附录D的规定，面料颜色为天蓝色，涂层颜色应与面料颜色一致或浅于面料颜色，色相及织物组织的选择按主管部门审查批准的标样。篷体各部位色差不低于GB/T2502008规定的34级。3.4.2白色的印字应端正、清晰、色度饱满、牢固，不得露底色，做防水性能试验时，不得有褪色、掉色和流淌油墨现象。3.4.3篷体应平展、整洁，表面污迹面积不得大于1
11、00mm2,限五处，污迹面积小于50的不计，但不得密集。3.5篷体缝制质量3.5.1缝纫部位表面应平展、整洁、线迹直顺、针码均匀、各配件位置准确。3.5.2缝制针码大片拼幅部位的明线9针/3OmnI针/30Innb其他部位的明线8针/3OnIm12针/3Omnb起止针须重缝3道或4道线，长度不少于IOnIn1。断线接头处须重缝20mm30mm03.5.3拼幅采用双针折边缝合或包复缝合两道线，水平拼接时拼缝朝下。各部位不得经纬混拼。3.5.4各缝制部位应缝制牢固，不得有开线、断线、下炕（掉道、塌边）、大边、跳线、死折、皱折、返线、出套、毛漏等缺陷。3.5.5缝制部位返工修复残留针眼长度不得超过1
12、00mm,非缝制部位不得有残留针眼。3.5.6各拼接部位及篷顶的缝制针眼、定位针眼、垫布针眼等部位内表面，应做热合贴膜PU胶条处理（不含培土布和绸拉链及锦丝搭扣带部位）。3.5.7热合贴膜处应牢固、平整、顺直、搭接到位。不得有未贴覆的针眼，不得有面料死折、起皱、贴膜不牢、贴膜不到位、贴膜偏歪等缺陷。3. 5.8篷体表面应平展整洁、篷体与框架组装松紧适宜，不得过松、过紧。3.6 篷体缝制3. 6.1篷顶面四角位置有向外45角缝制的拉绳神，两侧墙部位有五点、山墙部位有一点垂直向外的加一层垫布缝制的拉绳神。拉绳拌上缝制带管三角环，缝制方法见附录A中图A.3及附录C中图C.2,缝制垫布的线迹部位内表面
13、需贴胶条。4. 6.2篷顶四边均有双层面料宽100nIm的篷檐。篷顶与侧墙、山墙的结合用双针机缝合连接成一体。见附录A中图A.4。5. 6.3门帘内两侧缝制宽40mm锦丝搭扣带和8#双片拉头闭尾尼龙拉链与门口外两侧缝制的锦丝搭扣带及尼龙拉链封闭。门口有纱帘，纱帘四边、中间缝制间距均匀交叉布面向外加强筋，两侧用8#双片拉头闭尾尼龙拉链封闭，见附录A中图A.1、图A.2。6. 6.4窗帘左右两边竖向缝制8”单拉头闭尾尼龙拉链，窗帘底边缝制宽40mm锦丝搭口带，以开启窗帘。窗口有间距均匀、交叉连接的“两横两竖”的窗格带，窗口中心有一条竖向压筋，窗格带缝制应规整，无毛边、窗格带根不外露。窗格带压缝在涤
