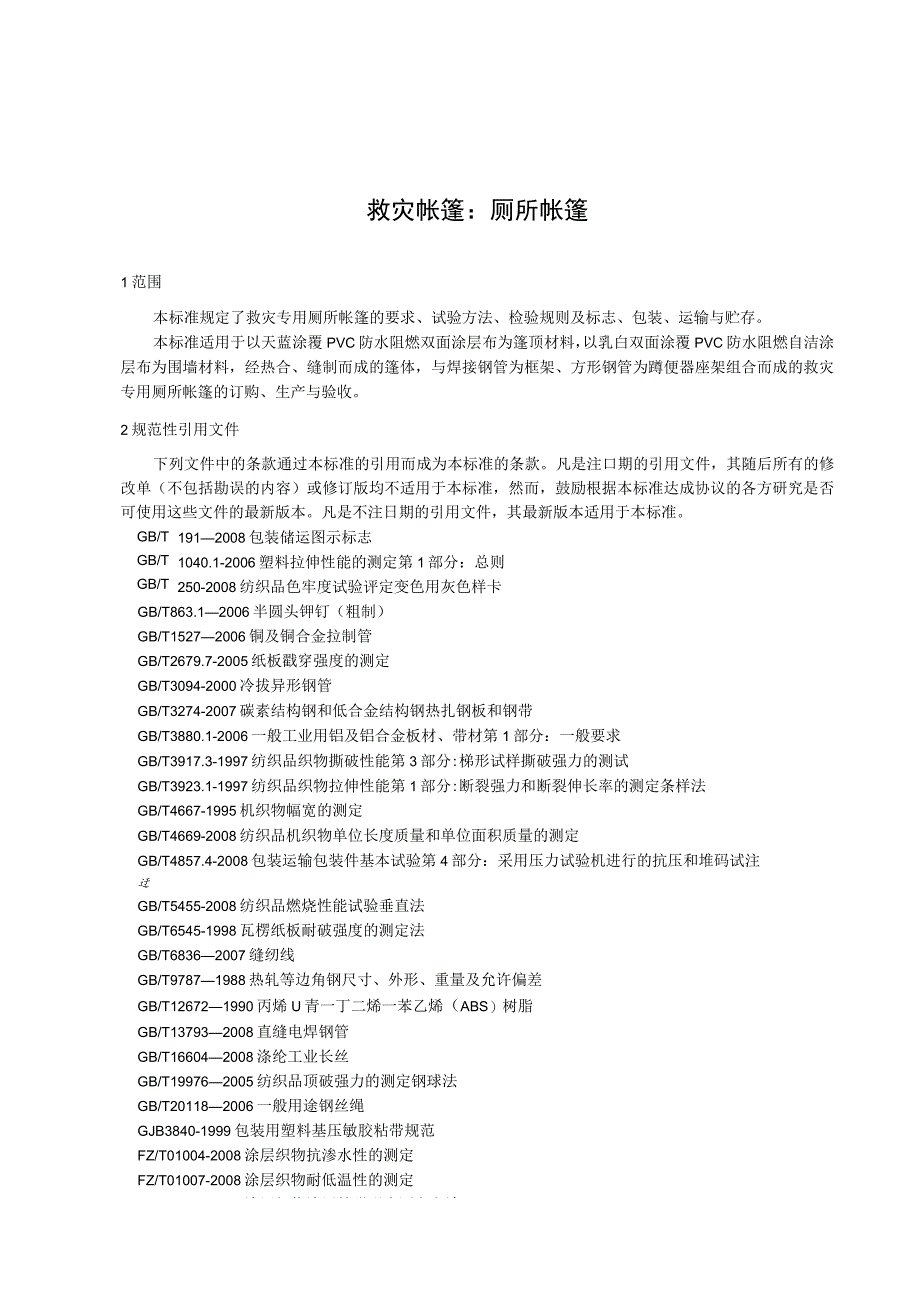

1、救灾帐篷：厕所帐篷1范围本标准规定了救灾专用厕所帐篷的要求、试验方法、检验规则及标志、包装、运输与贮存。本标准适用于以天蓝涂覆PVC防水阻燃双面涂层布为篷顶材料，以乳白双面涂覆PVC防水阻燃自洁涂层布为围墙材料，经热合、缝制而成的篷体，与焊接钢管为框架、方形钢管为蹲便器座架组合而成的救灾专用厕所帐篷的订购、生产与验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T8
2、63.12006半圆头钾钉（粗制）GB/T15272006铜及铜合金拉制管GB/T2679.7-2005纸板戳穿强度的测定GB/T3094-2000冷拔异形钢管GB/T3274-2007碳素结构钢和低合金结构钢热扎钢板和钢带GB/T3880.1-2006一般工业用铝及铝合金板材、带材第1部分：一般要求GB/T3917.3-1997纺织品织物撕破性能第3部分:梯形试样撕破强力的测试GB/T3923.1-1997纺织品织物拉伸性能第1部分:断裂强力和断裂伸长率的测定条样法GB/T4667-1995机织物幅宽的测定GB/T4669-2008纺织品机织物单位长度质量和单位面积质量的测定GB/T4857
3、.4-2008包装运输包装件基本试验第4部分：采用压力试验机进行的抗压和堆码试注迂GB/T5455-2008纺织品燃烧性能试验垂直法GB/T6545-1998瓦楞纸板耐破强度的测定法GB/T68362007缝纫线GB/T97871988热轧等边角钢尺寸、外形、重量及允许偏差GB/T126721990丙烯U青一丁二烯一苯乙烯（ABS）树脂GB/T137932008直缝电焊钢管GB/T166042008涤纶工业长丝GB/T199762005纺织品顶破强力的测定钢球法GB/T201182006一般用途钢丝绳GJB3840-1999包装用塑料基压敏胶粘带规范FZ/T01004-2008涂层织物抗渗水性
4、的测定FZ/T01007-2008涂层织物耐低温性的测定FZ/T01010-1991涂层织物涂层粘附强度测定方法1912008包装储运图示标志1040.1-2006塑料拉伸性能的测定第1部分：总则250-2008纺织品色牢度试验评定变色用灰色样卡GB/TGB/TGB/TFZ/T01063-2008涂层织物抗粘连性的测定FZ65002-1995特种工业用绳带物理机械性能试验方法JSB40.l0.2-1993军用锦丝起绒搭扣带扣合强度和撕揭强度的测定方法QB/T21732001尼龙拉链QB/T38111999塑料打包带QB/T3817-1999轻工产品金属镀层和化学处理层的厚度测试方法金相显微镜法

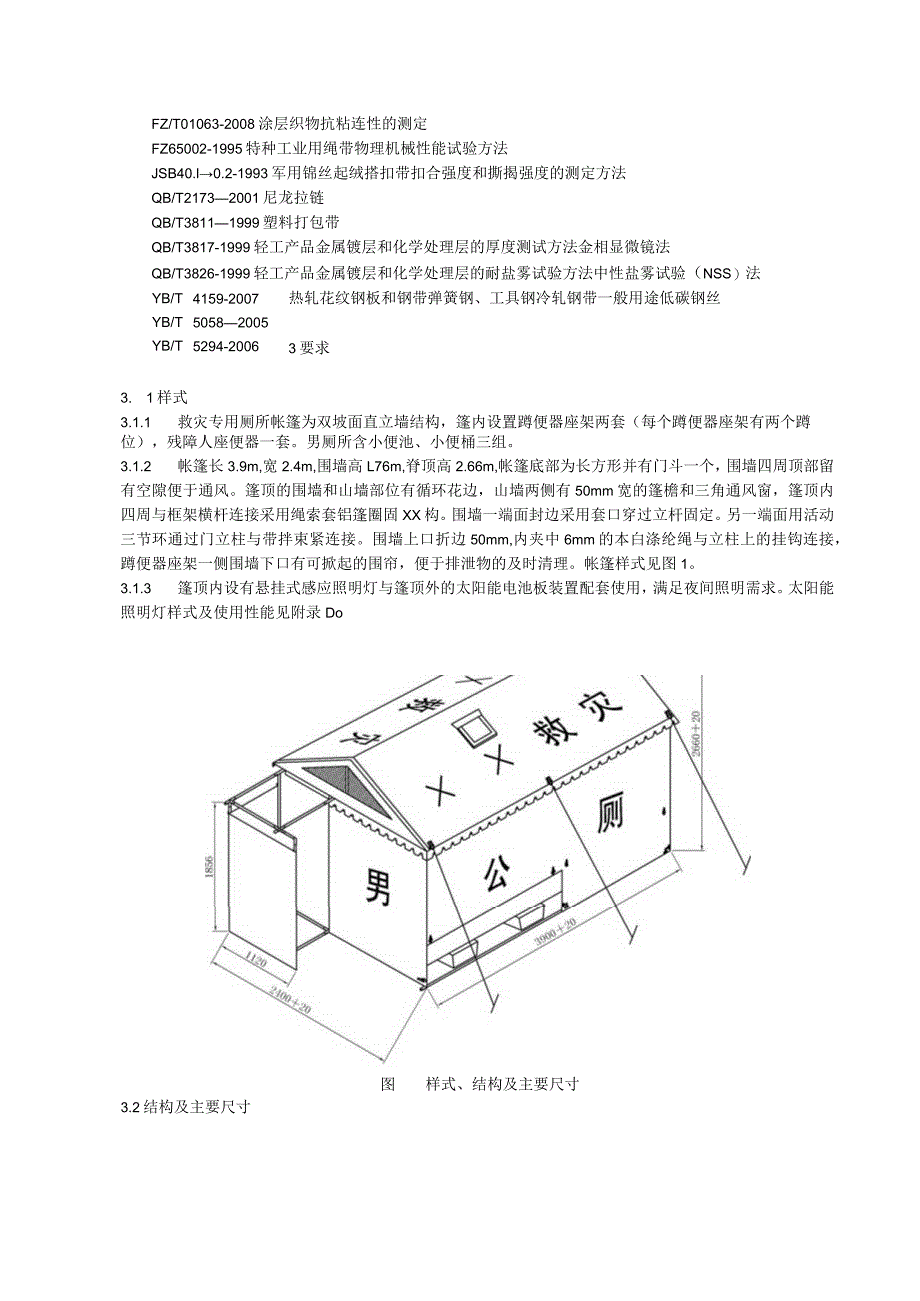

5、QB/T3826-1999轻工产品金属镀层和化学处理层的耐盐雾试验方法中性盐雾试验（NSS）法YB/TYB/TYB/T4159-2007505820055294-2006热轧花纹钢板和钢带弹簧钢、工具钢冷轧钢带一般用途低碳钢丝3要求3. 1样式3.1.1 救灾专用厕所帐篷为双坡面直立墙结构，篷内设置蹲便器座架两套（每个蹲便器座架有两个蹲位），残障人座便器一套。男厕所含小便池、小便桶三组。3.1.2 帐篷长3.9m,宽2.4m,围墙高L76m,脊顶高2.66m,帐篷底部为长方形并有门斗一个，围墙四周顶部留有空隙便于通风。篷顶的围墙和山墙部位有循环花边，山墙两侧有50mm宽的篷檐和三角通风窗，篷顶

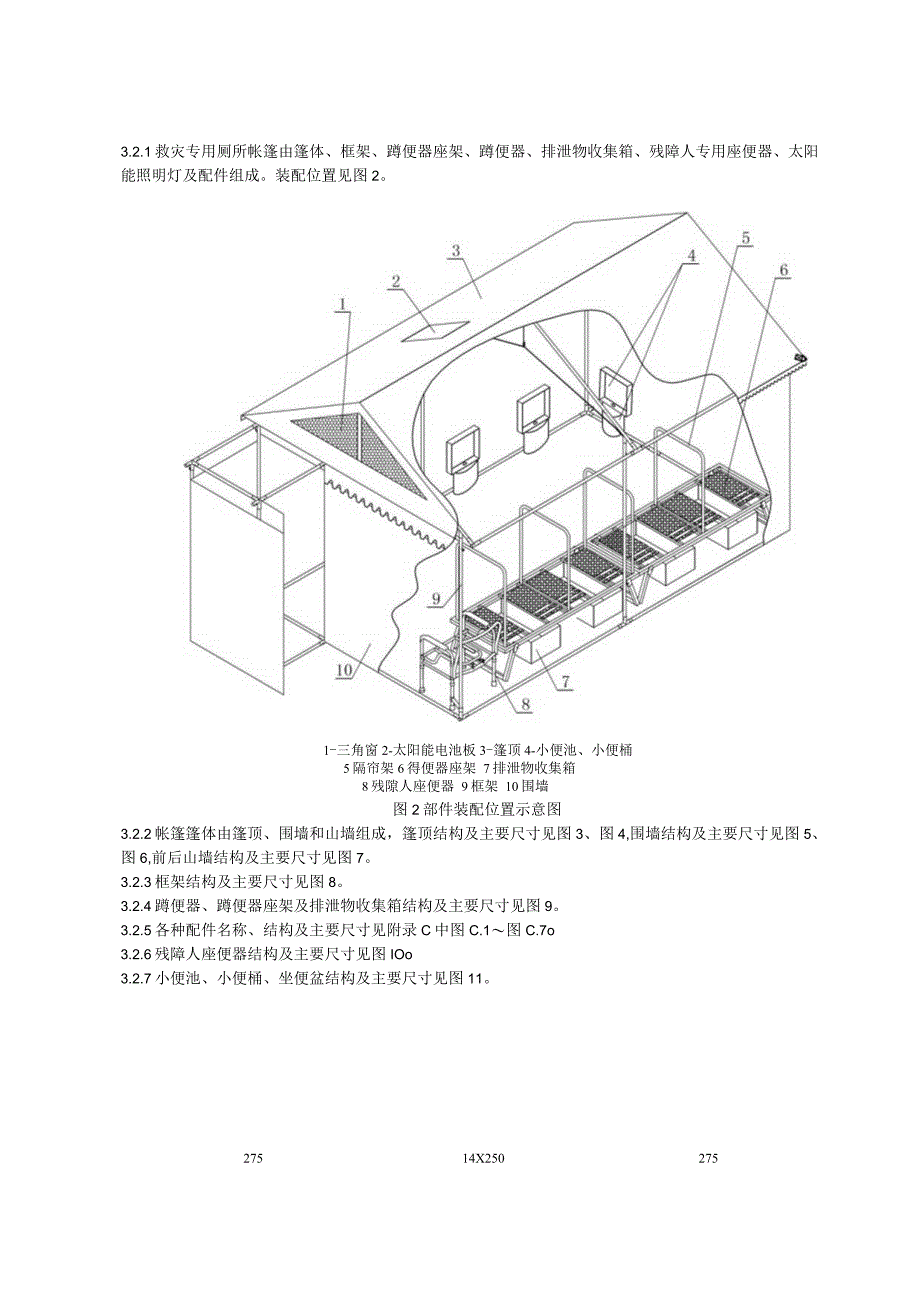

6、内四周与框架横杆连接采用绳索套铝篷圈固XX构。围墙一端面封边采用套口穿过立杆固定。另一端面用活动三节环通过门立柱与带拌束紧连接。围墙上口折边50mm,内夹中6mm的本白涤纶绳与立柱上的挂钩连接，蹲便器座架一侧围墙下口有可掀起的围帘，便于排泄物的及时清理。帐篷样式见图1。3.1.3 篷顶内设有悬挂式感应照明灯与篷顶外的太阳能电池板装置配套使用，满足夜间照明需求。太阳能照明灯样式及使用性能见附录Do样式、结构及主要尺寸图13.2结构及主要尺寸3.2.1救灾专用厕所帐篷由篷体、框架、蹲便器座架、蹲便器、排泄物收集箱、残障人专用座便器、太阳能照明灯及配件组成。装配位置见图2。1-三角窗2-太阳能电池板
7、3-篷顶4-小便池、小便桶5隔帘架6得便器座架 7排泄物收集箱8残隙人座便器 9框架 10围墙图2部件装配位置示意图3.2.2帐篷篷体由篷顶、围墙和山墙组成，篷顶结构及主要尺寸见图3、图4,围墙结构及主要尺寸见图5、图6,前后山墙结构及主要尺寸见图7。3.2.3框架结构及主要尺寸见图8。3.2.4蹲便器、蹲便器座架及排泄物收集箱结构及主要尺寸见图9。3.2.5各种配件名称、结构及主要尺寸见附录C中图C.1图C.7o3.2.6残障人座便器结构及主要尺寸见图IOo3.2.7小便池、小便桶、坐便盆结构及主要尺寸见图11。27514X250275。三图3篷顶面结构及主要尺寸(瑟三二二图5围墙面结构及主
8、要尺寸图6围墙里结构及主要尺寸图7前后山墙面结构及主要尺寸图8框架结构及主要尺寸图9蹲便器、蹲便器座架及排泄物收集箱结构及主要尺寸图10残障人座便器结构及主要尺寸图11小便池、小便桶、坐便盆结构及主要尺寸3.3 材料规格主辅材料规格、质量要求与用途应符合表1的规定。表1主辅材料规格、质量要求与用途材料用途名称规格质量要求天蓝PVC涂层布555dtex555dtexGBT16604-2008及附录A篷顶乳白PvC涂层布困墙灰色PVC涂层布小便池、小便桶天蓝涤纶防水帆布28tex228tex2见附录B包装袋本白涤纶牛X布165dtex一便池隔帘焊接钢管Q23528mm1.OmmGB/T13793-
9、2008三通、四通Q23525mml.2un杆件Q23522mm1.2un便池隔帘杆方形钢管Q215Q23530mm30mml.5mmGB/T3094-2000蹲便器座架Q215Q23520mm20mml.2mm钢丝Q2154mmYB/T5294-2006三通、四通拉环等钢丝拉绳4mm,外包PVCGB/T20118-2006及附录C中图C.4固定框架花纹钢板Q195Q235t2.Ommt3.Onun扁豆形花纹YB/T4159-2007脚踏板紫铜管T2、T3内径10r三壁厚1.0mmGB/T1527-2006固定竖钢丝拉绳T2、T3内径8Inm壁厚1.0nun固定横钢丝拉绳弹簧钢T18A、65M
10、nt0.5nun宽度8.5mmYB/T5058-2005及附录C中图C.7弹簧卡热轧钢板Q195Q215t2.OmmGB/T3274-2007蹲便器座架、挂灯板三角钢Q195Q23530mm30mm3.OmmGB/T97871988及附录C中图C.1三角桩带管三角环Q195Q2354mm50mmYB/T52942006及附录C中图C.3拉绳固定帐篷活动三节环Q195Q23530mm19mmYB/T5294-2006及附录C图C.2包装束紧半园头钾钉Q195Q2358mm45mmGB/T863.1-1986钾合蹲便器座架异形挂钩Q195Q2352mmYB/T52942006挂围墙表1（续）主辅材
11、料规格、质量要求与用途材料用途名称规格质量要求铝篷圈1060X1050A28*t0.4mmt0.5mm,内孔径13un3.0mmGB/T3880.1-2006围墙与框架连接本白涤纶线带28222mm0.5mm断裂强力400N捆扎带28410mml.Omm断裂强力N500N塑料扣样28422un2.Omm断裂强力1600N围墙三节环环祥、调节带天蓝涤纶线带28428mm2mm断裂强力1800N包装束紧带28450mm1.8mm断裂强力2500N缝制带管三角环天蓝尼龙拉链8a平拉强力2600N拉头拉片结合强力2250N包装袋扣合本白涤纶加捻绳6mm断裂强力22500N围墙束紧绳本白涤纶包芯绳6mm
12、断裂强力N2500N拉绳5mm断裂强力1400N篷顶与框架连接本白锦丝搭扣带宽度40mm扣合强度27.ONZcm2撕揭强度云L3Ncm固定小便池袋本白锦丝搭扣带宽度25mm固定隔帘天蓝锦丝搭扣带固定太阳能电池板袋本白涤纶网眼布55dtex24f顶破强力N150N三角窗窗纱天蓝涤纶缝纫线29.5tex3GB/T6836-2007缝制篷顶拉祥本白涤纶缝纫线缝制围墙部件本白涤纶缝纫线11.8tex3缝制隔帘ABS树脂注塑型GB/T126721990及标样蹲便器、排泄物收集箱瓦楞纸箱蹲便器纸箱730mm370mm800mm抗压力3300N耐破强度1100kPa戳穿强度8.5J外包装残障人座便器纸箱54
13、0mm220mm8IOmm抗压力1400N耐破强度1100kPa戳穿强度云8.5J胶粘带宽度60mmGJB3840-1999封箱塑料打包带PP12008JQB/T3811-1999打包热封胶条PU胶条宽度20mm25mm见标样覆盖针眼塑料封盖见标样端架三通堵塞感应照明灯6颗高亮度LED,红外人体感应开关见附录D照明太阳能电池板3W贮备电能编织布复膜型拉伸强力2800N/5cm经纬密340根/10cm单位面积质量90gm外包装捆包绳7mm三股断裂强力，140ON捆扎缝包绳2mm二股断裂强力200N缝包橡塑桩头及附录C中图C.5三角桩头塑料扣棒Iomm见标样吊挂围墙聚乙烯透明塑料袋t0.08mmt0.10mm内包装注：标样是由采购方发放或由生产企业报送经采购方批H生的标准实物样品。3.4 篷体外观质量3.4.1篷顶面料颜色为天蓝色（潘通色卡：17-4041）,围墙面料颜色为乳白（潘通色卡：110601）小便池、小便桶材料颜色为浅灰（潘通色卡：154101）。涂膜颜色与面料一致，色相及织物组织应符合主管部门审查批准的实物标样。篷体各部位色差不低
