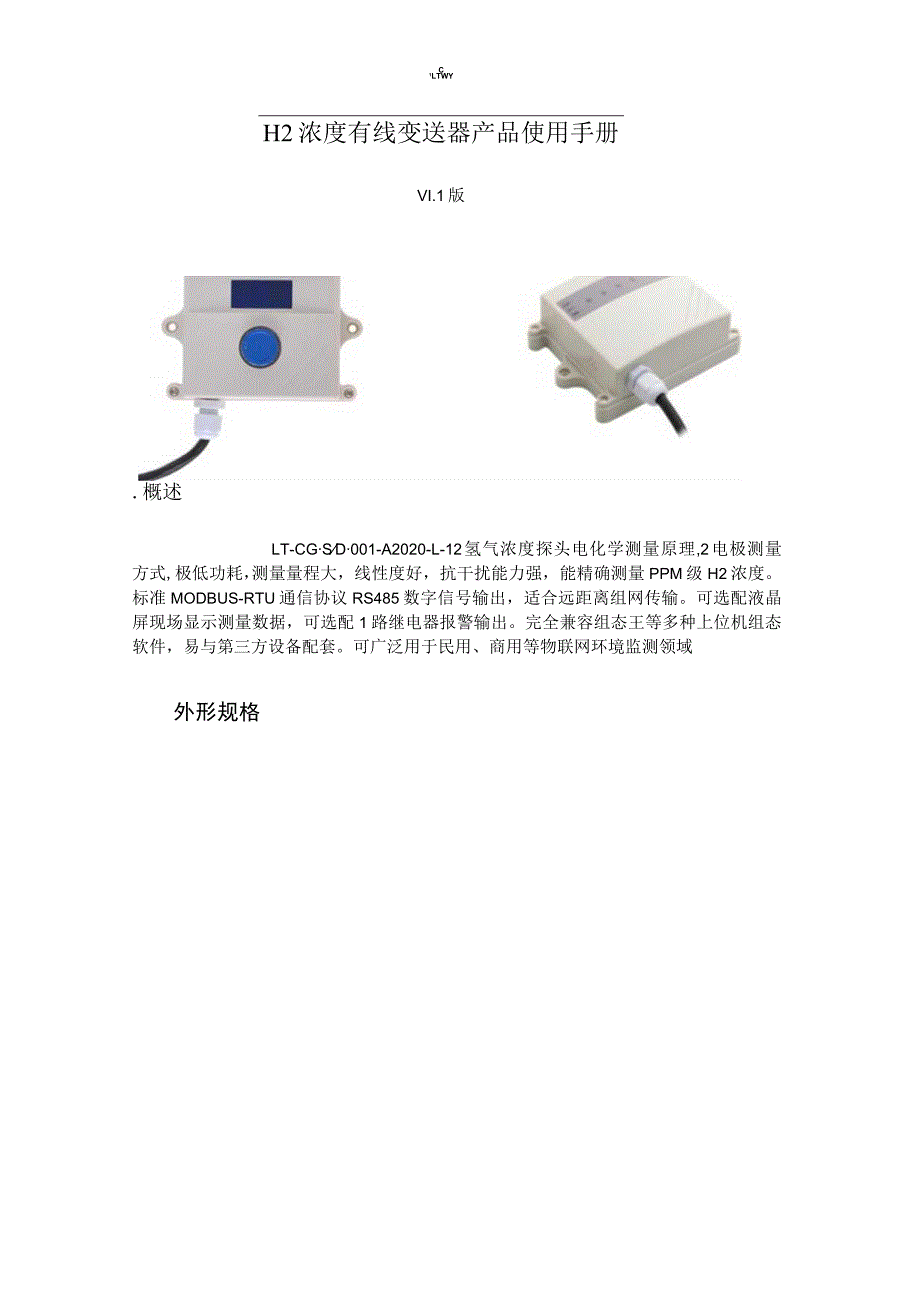

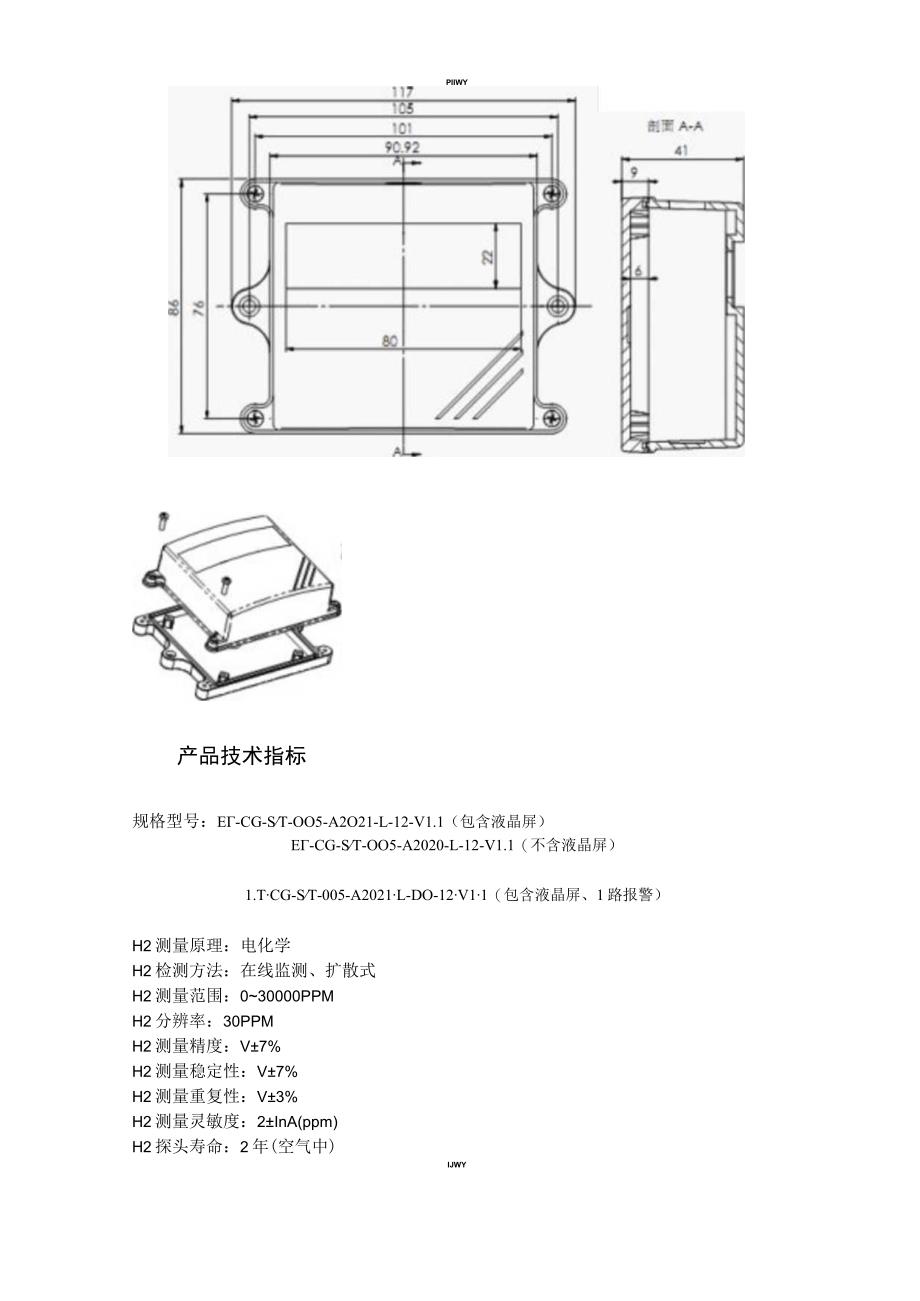

1、C1LTWYH2浓度有线变送器产品使用手册VI.1版.概述LT-CGSD001-A2020-L-12氢气浓度探头电化学测量原理,2电极测量方式,极低功耗，测量量程大，线性度好，抗干扰能力强，能精确测量PPM级H2浓度。标准MODBUS-RTU通信协议RS485数字信号输出，适合远距离组网传输。可选配液晶屏现场显示测量数据，可选配1路继电器报警输出。完全兼容组态王等多种上位机组态软件，易与第三方设备配套。可广泛用于民用、商用等物联网环境监测领域外形规格PIIWY产品技术指标规格型号：E-CG-ST-OO5-A2O21-L-12-V1.1（包含液晶屏）E-CG-ST-OO5-A2020-L-12-

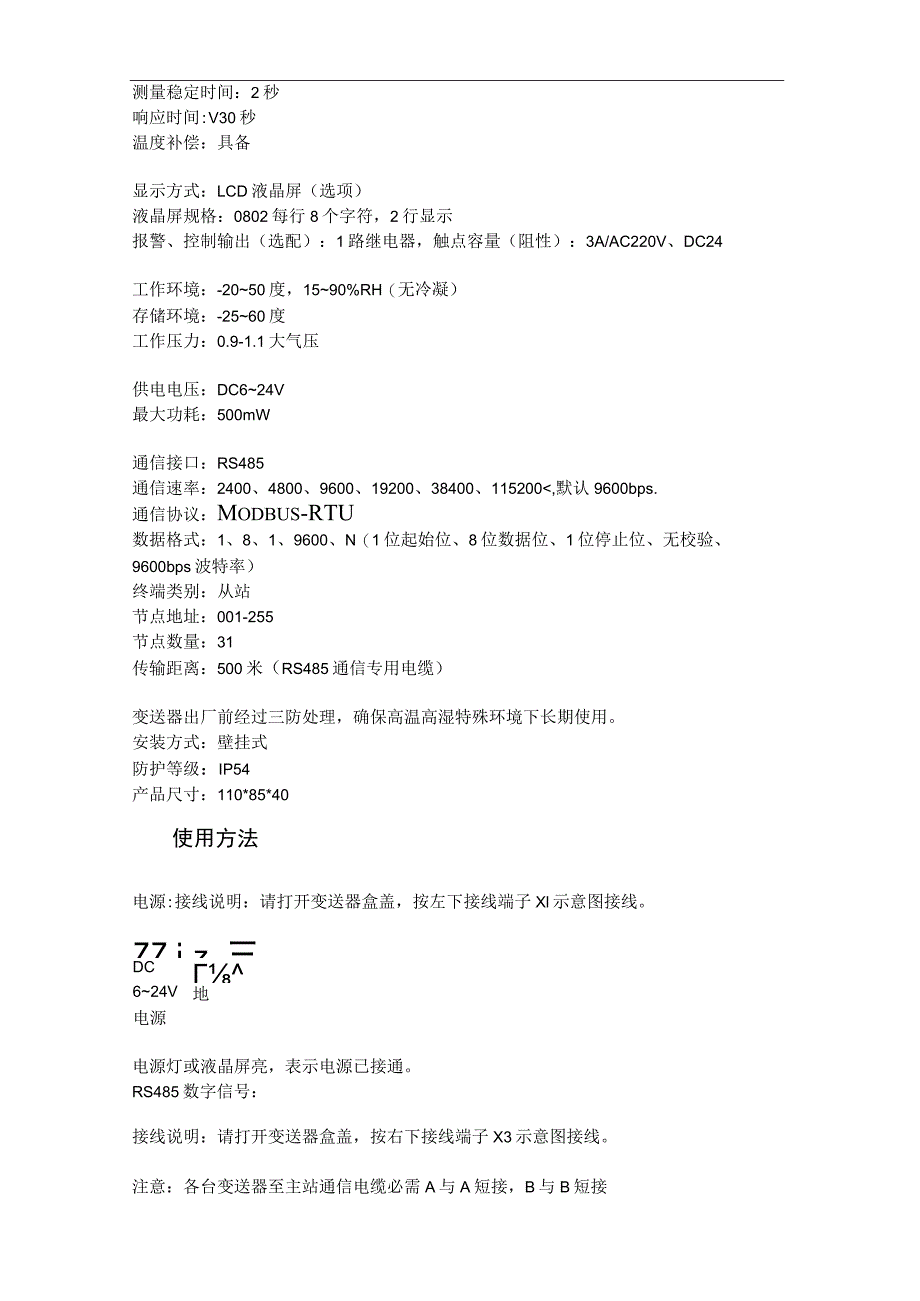

2、V1.1（不含液晶屏）1.TCG-ST-005-A2021L-DO-12V11（包含液晶屏、1路报警）H2测量原理：电化学H2检测方法：在线监测、扩散式H2测量范围：030000PPMH2分辨率：30PPMH2测量精度：V7%H2测量稳定性：V7%H2测量重复性：V3%H2测量灵敏度：2InA(ppm)H2探头寿命：2年(空气中)IJWY测量稳定时间：2秒响应时间:V30秒温度补偿：具备显示方式：LCD液晶屏（选项）液晶屏规格：0802每行8个字符，2行显示报警、控制输出（选配）：1路继电器，触点容量（阻性）：3A/AC220V、DC24工作环境：-2050度，1590%RH（无冷凝）存储环境
3、：-2560度工作压力：0.9-1.1大气压供电电压：DC624V最大功耗：500mW通信接口：RS485通信速率：2400、4800、9600、19200、38400、115200,默认9600bps.通信协议：Modbus-RTU数据格式：1、8、1、9600、N（1位起始位、8位数据位、1位停止位、无校验、9600bps波特率）终端类别：从站节点地址：001-255节点数量：31传输距离：500米（RS485通信专用电缆）变送器出厂前经过三防处理，确保高温高湿特殊环境下长期使用。安装方式：壁挂式防护等级：IP54产品尺寸：110*85*40使用方法电源:接线说明：请打开变送器盒盖，按左下
4、接线端子Xl示意图接线。ZZjz三DC624V地电源电源灯或液晶屏亮，表示电源已接通。RS485数字信号：接线说明：请打开变送器盒盖，按右下接线端子X3示意图接线。注意：各台变送器至主站通信电缆必需A与A短接，B与B短接BARS485RS485为便于用户使用，通常传感器下部的防水接头引出一段四芯线缆定义如下：红、DC724V电源+黑、电源地黄、RS485-A蓝、RS485-B由拨码开关选定变送器站地址，断电重启，设定有效。拨码开关：红色12345678ONONONONONONONONOFFOFFOFFOFFOFFOFFOFFOFF每位拨码开关、ON：1；OFF：0采用16进制拨码开关可设定00
5、-255个站地址站地址00000000为主站设置；用户需在00255内选择产品出厂默认：001站地址液晶屏（选项）翻屏轮流显示H2数据。用户选用人机界面,报警功或控制功能时，可通过电脑测试软件设定传感器阀值,越限报警或控制电气设备动作。报警输出按接线端子X4示意图ALARMALARMCIJWY1为用户使用方便，通常我公司引出一段二芯线缆，传感器线缆定义:棕（红）线继电器干接点A蓝（黑）线继电器干接点B质保期限产品出厂之日起1年，1年内由于产品质量问题免费维修，但不可抗拒因素或人为损坏或使用不当则不在保修范围内。本产品长期维护。注意事项传感器长期不用或首次使用，最好先加电120分钟后在采集数据，
6、否则影响测量精度电化学氢气传感器不能用于含有强腐蚀性气体中，否则会损坏传感器探头传感器严禁在高浓度碱性气体环境中存放或使用，否则会损坏传感器性能传感器氢气探头正常使用寿命：2年（常温常湿的空气环境），请在有效期后及时更换探头。极端温湿度环境传感器探头寿命将大幅下降。尤其不得长期在环境湿度90%或V15%现场使用，否则将使内部电解液透析或干枯，造成传感器探头严重损坏，上述由于用户使用不当造成损坏则不在产品保修范围内氢气传感器探头在储存过程中，应使2个电极处于短路状态，否则测量时会使测量恢复时间大大延长，且探头寿命大大降低变送器电缆接线时注意不要接错，否则可能烧毁内部元件请尽量选用信号专用电缆，提
7、高传输距离，1KM请选择光纤通信变送器RS485站地址设定不得与其它从站地址重复变送器已内置120欧终端电阻，当变送器位于485总线末端，请闭合S3短接套产品出厂时通信协议我司参照Modbus-RTU协议标准，我公司可提供具体通信协议格式，方便用户掌握（详见MODBUS-RTU协议手册）。变送器RS485通信，注意从站最多不超过31个，否则需另加RS485总线桥（中继），且与主站MODBUS-RTU协议，波特率等数据格式必需一致。大批量客户，我公司可按照用户通信协议编制程序。产品出厂时默认通信波特率9600bps,1、8、1数据格式。用户如需修波特率或数据格式，请订货时提前通知用户选用报警或控
