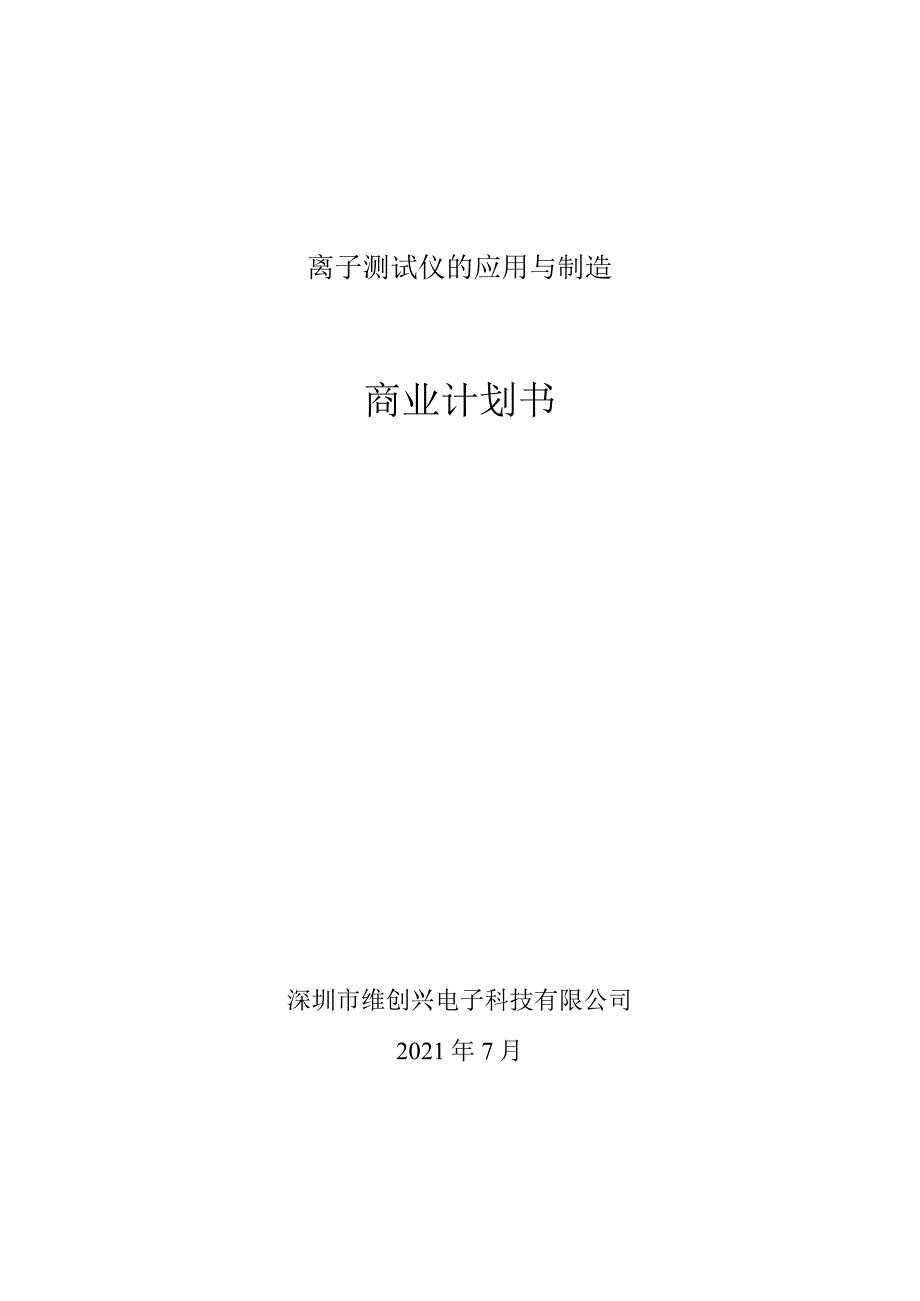

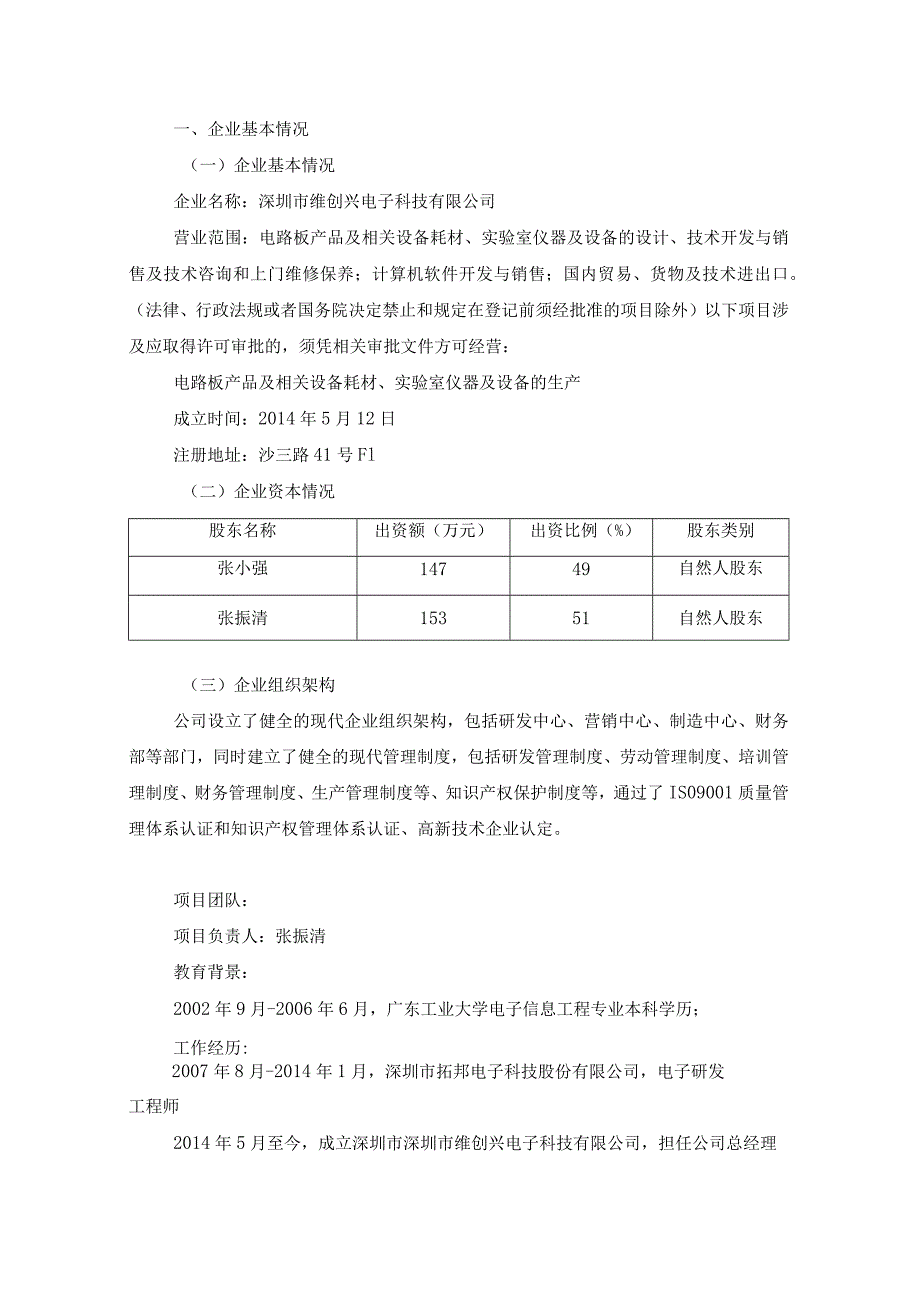

1、离子测试仪的应用与制造商业计划书深圳市维创兴电子科技有限公司2021年7月一、企业基本情况（一）企业基本情况企业名称：深圳市维创兴电子科技有限公司营业范围：电路板产品及相关设备耗材、实验室仪器及设备的设计、技术开发与销售及技术咨询和上门维修保养；计算机软件开发与销售；国内贸易、货物及技术进出口。（法律、行政法规或者国务院决定禁止和规定在登记前须经批准的项目除外）以下项目涉及应取得许可审批的，须凭相关审批文件方可经营：电路板产品及相关设备耗材、实验室仪器及设备的生产成立时间：2014年5月12日注册地址：沙三路41号Fl（二）企业资本情况股东名称出资额（万元）出资比例（%）股东类别张小强1474
2、9自然人股东张振清15351自然人股东（三）企业组织架构公司设立了健全的现代企业组织架构，包括研发中心、营销中心、制造中心、财务部等部门，同时建立了健全的现代管理制度，包括研发管理制度、劳动管理制度、培训管理制度、财务管理制度、生产管理制度等、知识产权保护制度等，通过了IS09001质量管理体系认证和知识产权管理体系认证、高新技术企业认定。项目团队：项目负责人：张振清教育背景：2002年9月-2006年6月，广东工业大学电子信息工程专业本科学历；工作经历:2007年8月-2014年1月，深圳市拓邦电子科技股份有限公司，电子研发工程师2014年5月至今，成立深圳市深圳市维创兴电子科技有限公司，担

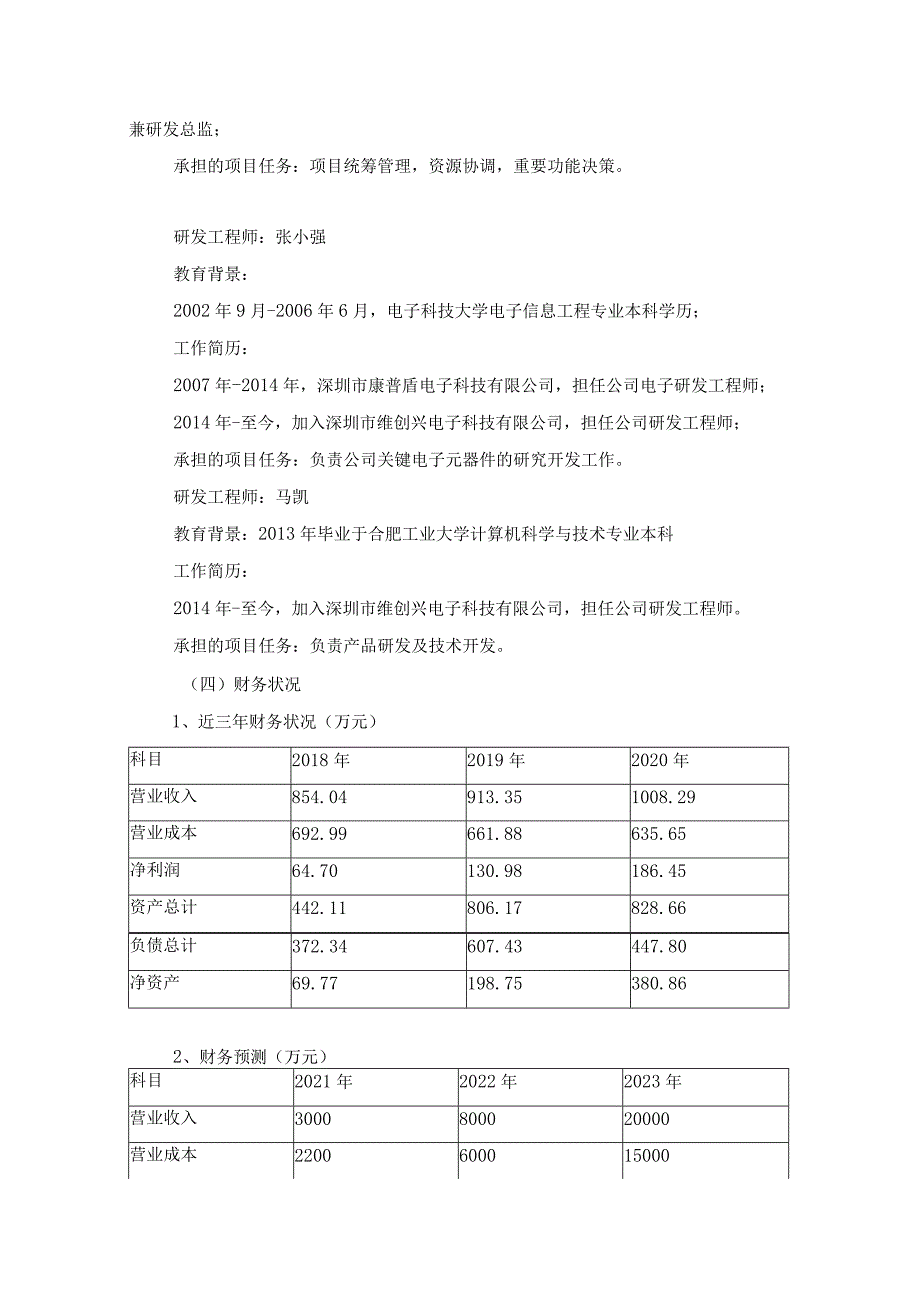

3、任公司总经理兼研发总监；承担的项目任务：项目统筹管理，资源协调，重要功能决策。研发工程师：张小强教育背景：2002年9月-2006年6月，电子科技大学电子信息工程专业本科学历；工作简历：2007年-2014年，深圳市康普盾电子科技有限公司，担任公司电子研发工程师；2014年-至今，加入深圳市维创兴电子科技有限公司，担任公司研发工程师；承担的项目任务：负责公司关键电子元器件的研究开发工作。研发工程师：马凯教育背景：2013年毕业于合肥工业大学计算机科学与技术专业本科工作简历：2014年-至今，加入深圳市维创兴电子科技有限公司，担任公司研发工程师。承担的项目任务：负责产品研发及技术开发。（四）财务
4、状况1、近三年财务状况（万元）科目2018年2019年2020年营业收入854.04913.351008.29营业成本692.99661.88635.65净利润64.70130.98186.45资产总计442.11806.17828.66负债总计372.34607.43447.80净资产69.77198.75380.862、财务预测（万元）科目2021年2022年2023年营业收入3000800020000营业成本2200600015000营业税金及附加150350800净利润30010002500二、产品/服务1、产品介绍随着我国工业的快速发展，环境污染问题也越来越严峻，其中重金属污染是最主
5、要且危害较大的一种，土壤、水体等与人类发展密切相关的资源会受到重金属离子的严重污染，在食品安全领域，重金属离子也是主要的监测对象之一，及时有效地检测重金属离子能有效保障人们的生命健康。进入电子信息时代以来，印制电路板行业得到了快速发展。印制电路板行业的发展虽然推动了我国经济的快速发展，但也对环境保护造成了影响。印制电路板在生产的过程中所使用材料的类型很多，消耗了很多的水资源，并且产生的污染物业特别多，在这些污染物种有一部分还带有毒性，这也是我国正在加强治理的行业。随着政府出台了相关的文件后，生产印制电路板的企业的环保意识也有所增强，使得印制电路板生产的污染情况有所好转，但是由于这个行业的快速发
6、展和市场的迫切需求，仅仅依靠生产企业的努力仍然无法解决这一难题，导致了这个行业的污染物总量还是很大的。印制板表面的清洁度是印制板的重要指标。离子污染是对PCB的清洁度更为精确的管控和观察标准。图1-1离子污染微观图离子污染的主要来源以板材原材料及制程中的酸残留等为主。如制程中的酸洗会造成酸性离子（So4,N03）等的残留，喷锡制程中Cl的残留。和PCB板本身Br的残留等。图1-2印刷电路板污染由于PCB线路板的密度大，焊盘与焊盘的间距越来越小，离子残留在表面会造成离子迁移的可能性很大。也就是导通两间距的焊盘或线。若PCB线路板表面有酸性离子S04或N03等残留时还会对线路板有腐蚀的情形，如造成
7、开路，短路等现象，产品寿命也大大降低。在此契机下，本项目的离子测试仪应运而生，本项目技术及应用产品，可以完全替代传统离子测试方式。此技术使用含75%的IPA（异丙醇）和25%DI水或蒸储水的混合液再生到一定的标准，对样品表面进行清洗一定时间的清洗，在此过程中样品表面的离子会进入溶液中，从而使溶液的电导率发生变化，以此判断板面受污染的程度，这种测试方式的革新，颠覆传统测试方式，操作更加简便，也更加环保。2、产品技术方案（1）项目关键技术1）配萃取液萃取液需要加至中水位（加热至402C时），液位板在水箱侧壁，可通过机器左侧的水位观察口看到。要求工作时液位在低水位和高水位之间。萃取液由3：1的异丙醇
8、和去离子水组成，在初次配萃取液时，按这个比例配好的萃取液直接注入到水箱中即可。在使用一段时间后，液位会下降，这主要是异丙醇和水的挥发造成的。异丙醇容易挥发。液位下降对测量精度有影响。因此需要重新补充异丙醇和水。2）测萃取液比重将比重计（量程0.80.9kgL）轻轻放入萃取液中，读取萃取液面与比重计交接处的读数，该读数即为当前温度下的萃取液比重。3）计算异丙醇与水的比例参考下图异丙醇溶液质量浓度计算图解进行计算。该图最右边的刻度线位当前萃取液温度，最左边的刻度线是第3.Ll步读取的比重计读数。在温度和比重计读数两点间比划一条直线，与中间的折线的交叉点即为异丙醇在溶液中所占百分比。该百分比允许有2
9、%的误差，即异丙醇的体积比例在73%77%之间。4）修正异丙醇比例计算出的百分比如果低于73%,则加入15OmL异丙醇，如果百分比高于77%,则加入50mL去离子水，返回第（3）步。反之，如果百分比在73%77%内，进入下一步操作。如果萃取液液位超过前述规定的液位，泄放掉多余的萃取液（注意用器皿接收，该部分溶液不要重复使用），液位缓缓下降，到规定液位立刻关闭泄放阀门。如果液位还未达到规定液位，则在最大刻度为50OmL的量杯内加入15OmL异丙醇，再加入去离子水，直至到达20OmL刻度。略微搅拌，使其混合均匀，然后将兑好的萃取液缓缓加入规定液位。异丙醇溶液质量浓度计算：1 .当温度升到40度时，
10、2 .用0.800-0.900密度计3 .放入液槽内侧密度4.密度在0.850-0.855之间即为合格5)软件应用离子测试仪测试结果通过配套软件获取，测试可以产生相应的折线图，软件主界面如下：三b子必窃a-文样用户戊勒010 01 OZJO RM 03e OWO 8X8 058 05) 06 WC6M CTOOOTflO当前实时数J8嵩子电号率：实时等馀Nad:溶液Nad含:萃取液澧度：0.00(uscm)(Ug)(ug/Sq.cm)CO实时电导率曲找实时等价NaCI曲战操作员项目：PCBNAMEOlolOl8 OZW OZW 3W WOCOSOC OSW07307“主界面最右下方是预热、再生
11、、测试、停止按钮。主界面左下方是采集窗口，可以实时显示当前萃取液的电导率、温度、NaCl质量、运行状态和离子污染浓度。上部是曲线绘制区域。曲线可以显示电导率曲线和离子浓度曲线。测试结果会自动保存到指定文件夹，以EXCEL文件的形式保存，双击打开，即可查看或打印。(2)测试方法测试的流程图如下：左边为静态流程图，右边为动态流程图。循环流程示意图:动态潴试静态测试和动态测试工作流程（3）项目的主要技术创新点1）可测试印刷线路板型号更广99测试的总面积范围为800cm2200cf：其中测量板的最大尺寸为35cm60cmo单片线路板面积不足800cm2时，可增加为多片，且总面积不超过2200cm2.测
12、量精度为5%,带加热装置。可以同时测试多张电路板且可以测量的线路板型号也更加多元，确保了工作效率，也节约了成本，更加节能环保。2）测试方式更加多样本项目测试仪采用动态和静态两种测试方式，测试分为循环和再生两个过程。再生过程保证萃取液初始状态为“清洁”，使萃取液电阻率达到测试条件，循环将印制板表面离子完全萃取到萃取液中，使萃取液电导率达到一个稳定的状态。3）测试更加便捷采用异丙醇与去离子水体积比为3:1的溶液作为萃取液，萃取液总体积9L,测试更加方便，仪器采用PC机进行控制，通信方式为串口（RS232）通讯，软件的应用使得测试结果更加直观。3、产品开发能力与条件2021年公司总人数已达15人，其
13、中研发设计人员有6人，销售收入已达100O万元以上，总资产已达800万元以上，拥有19项实用新型专利，5项软件著作权，1项作品著作权。公司拥有雄厚的研发团队和研发实力。公司注重研发投入，今后每年将投入大量的研发资金，一方面负责公司现有产品的开发，另一方面开发公司发展的后续产品，现在公司为该项目专门设立了研发小组，筹集了项目资金，配备了有足够经验及实力的研发人员，提供了研发场地，同时配置了相应的研发设备和仪器，研发中可利用公司系统内部技术部的测试实验工作平台。凭借着公司已积累的产品开发和试验经验，能够顺利完成项目的开发和生产，为满足不同客户和市场销售的需求，公司可以快速扩充研发队伍、研发设备、生
14、产和测试设备、项目验证设备，如有必要可扩大研发和生产基地。三、市场分析1、市场预测随着我国经济的快速发展和工业化进程的不断加快，工业重金属离子污染越来越严重，2020-2025年，全球印刷电路板市场的复合年增长率为4.12%;它在2019年的价值为589.1亿美元，预计到2025年价值757.2亿美元。在过去的几年中，市场经历了快速的增长，这主要是由于消费类电子设备的不断发展以及所有电子和电气设备中对PCB的需求不断增加。仅从智能手机领域来看，智能手表和其他设备等电子设备的需求也促进了市场的增长。根据美国消费者技术协会(CTA)进行的美国消费者技术销售和预测研究，智能手机产生的收入在2018年
15、和2019年分别价值791亿美元和775亿美元。我国作为全球消费类电子第一大市场，对PCB的需求有着更高的要求，随之而来的离子污染问题也会变得更加严峻，统计数据显示：2017年中国重金属污水治理市场规模突破145亿元，2018年达到147.3亿元。重金属污水排放总量变化不大，约为80亿立方，主要原因是由于经济发展过程中，国家在重金属相关产业环节鼓励使用减少重金属产生的技术工艺，以及提高工业水循环利用率等，因此本项目市场前景极其广阔并且具有巨大的环保价值。2、行业分析公司研发的重金属离子浓度快速检测仪已经推向市场，随着项目推进，预计2022年初可推出面向离子测试领域的成熟产品，并形成面对PCB行业及其配套行业的新兴产业。通过项目研发，可培养一批材料专业、化学专业的人才，为离子测试技术领域的发展做好人才储备。同时不断提升公司的创新能力，为离子测试技术产业化提供保障。通过项目的研发，已申请1项发明专利，19项实用新
