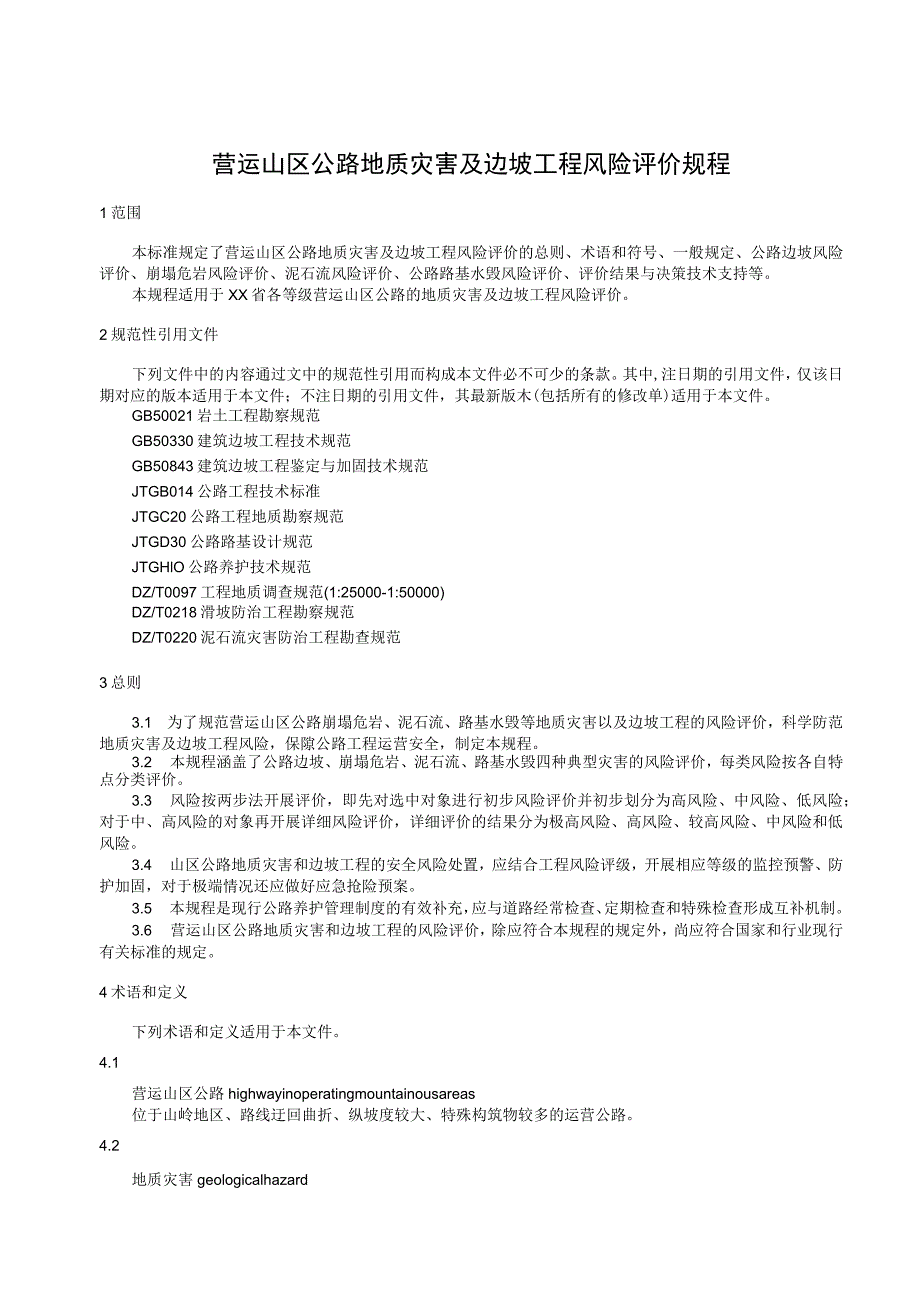

1、营运山区公路地质灾害及边坡工程风险评价规程1范围本标准规定了营运山区公路地质灾害及边坡工程风险评价的总则、术语和符号、一般规定、公路边坡风险评价、崩塌危岩风险评价、泥石流风险评价、公路路基水毁风险评价、评价结果与决策技术支持等。本规程适用于XX省各等级营运山区公路的地质灾害及边坡工程风险评价。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版木(包括所有的修改单)适用于本文件。GB50021岩土工程勘察规范GB50330建筑边坡工程技术规范GB50843建筑边坡工程鉴定与加固技术规
2、范JTGB014公路工程技术标准JTGC20公路工程地质勘察规范JTGD30公路路基设计规范JTGHlO公路养护技术规范DZ/T0097工程地质调查规范(1:25000-1:50000)DZ/T0218滑坡防治工程勘察规范DZ/T0220泥石流灾害防治工程勘查规范3总则3.1 为了规范营运山区公路崩塌危岩、泥石流、路基水毁等地质灾害以及边坡工程的风险评价，科学防范地质灾害及边坡工程风险，保隙公路工程运营安全，制定本规程。3.2 本规程涵盖了公路边坡、崩塌危岩、泥石流、路基水毁四种典型灾害的风险评价，每类风险按各自特点分类评价。3.3 风险按两步法开展评价，即先对选中对象进行初步风险评价并初步划
3、分为高风险、中风险、低风险；对于中、高风险的对象再开展详细风险评价，详细评价的结果分为极高风险、高风险、较高风险、中风险和低风险。3.4 山区公路地质灾害和边坡工程的安全风险处置，应结合工程风险评级，开展相应等级的监控预警、防护加固，对于极端情况还应做好应急抢险预案。3.5 本规程是现行公路养护管理制度的有效补充，应与道路经常检查、定期检查和特殊检查形成互补机制。3.6 营运山区公路地质灾害和边坡工程的风险评价，除应符合本规程的规定外，尚应符合国家和行业现行有关标准的规定。4术语和定义下列术语和定义适用于本文件。4.1营运山区公路highwayinoperatingmountainousare

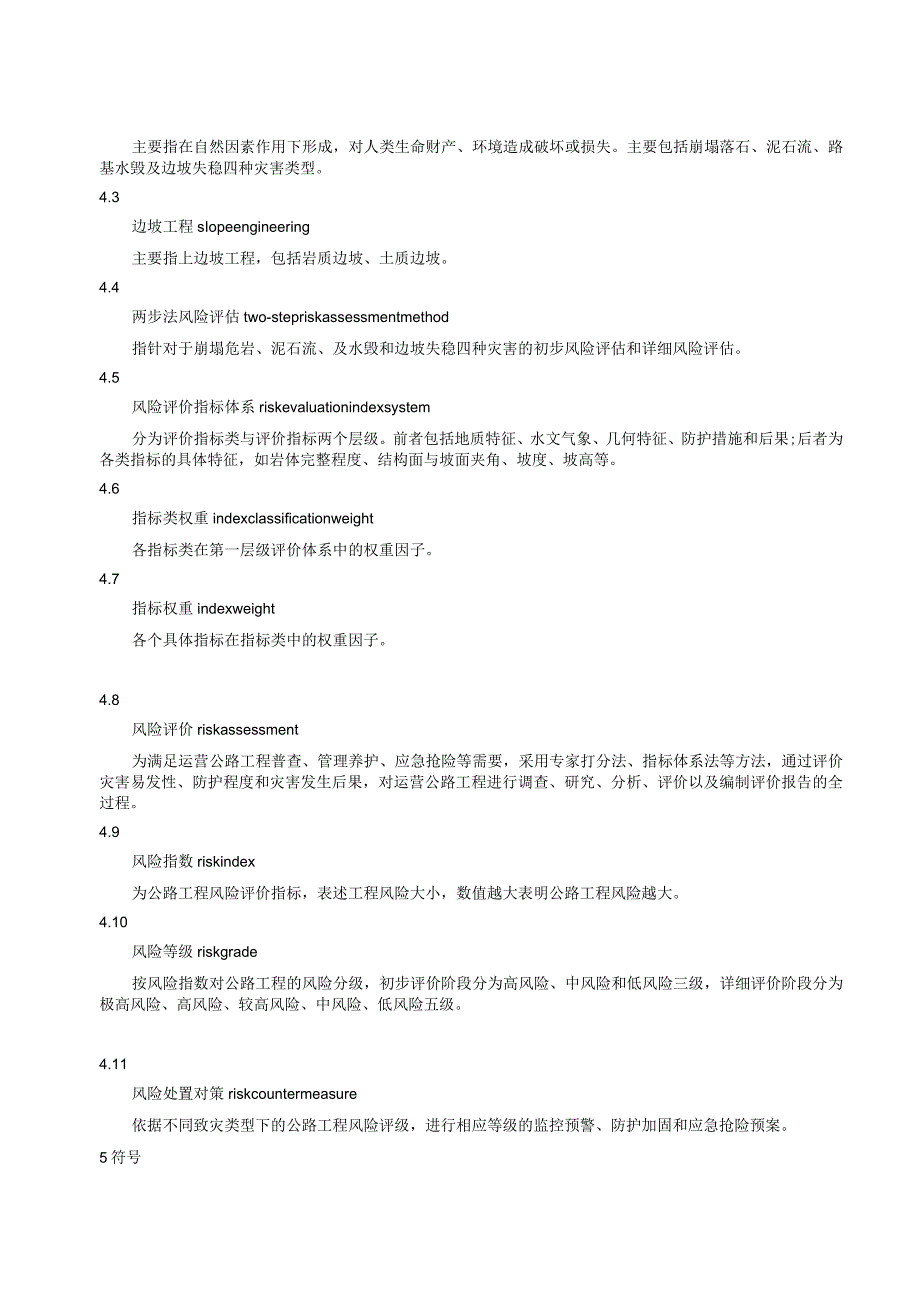

4、as位于山岭地区、路线迂回曲折、纵坡度较大、特殊构筑物较多的运营公路。4.2地质灾害geologicalhazard主要指在自然因素作用下形成，对人类生命财产、环境造成破坏或损失。主要包括崩塌落石、泥石流、路基水毁及边坡失稳四种灾害类型。4.3边坡工程sIopeengineering主要指上边坡工程，包括岩质边坡、土质边坡。4.4两步法风险评估two-stepriskassessmentmethod指针对于崩塌危岩、泥石流、及水毁和边坡失稳四种灾害的初步风险评估和详细风险评估。4.5风险评价指标体系riskevaluationindexsystem分为评价指标类与评价指标两个层级。前者包括地质
5、特征、水文气象、几何特征、防护措施和后果;后者为各类指标的具体特征，如岩体完整程度、结构面与坡面夹角、坡度、坡高等。4.6指标类权重indexclassificationweight各指标类在第一层级评价体系中的权重因子。4.7指标权重indexweight各个具体指标在指标类中的权重因子。4.8风险评价riskassessment为满足运营公路工程普查、管理养护、应急抢险等需要，采用专家打分法、指标体系法等方法，通过评价灾害易发性、防护程度和灾害发生后果，对运营公路工程进行调查、研究、分析、评价以及编制评价报告的全过程。4.9风险指数riskindex为公路工程风险评价指标，表述工程风险大小

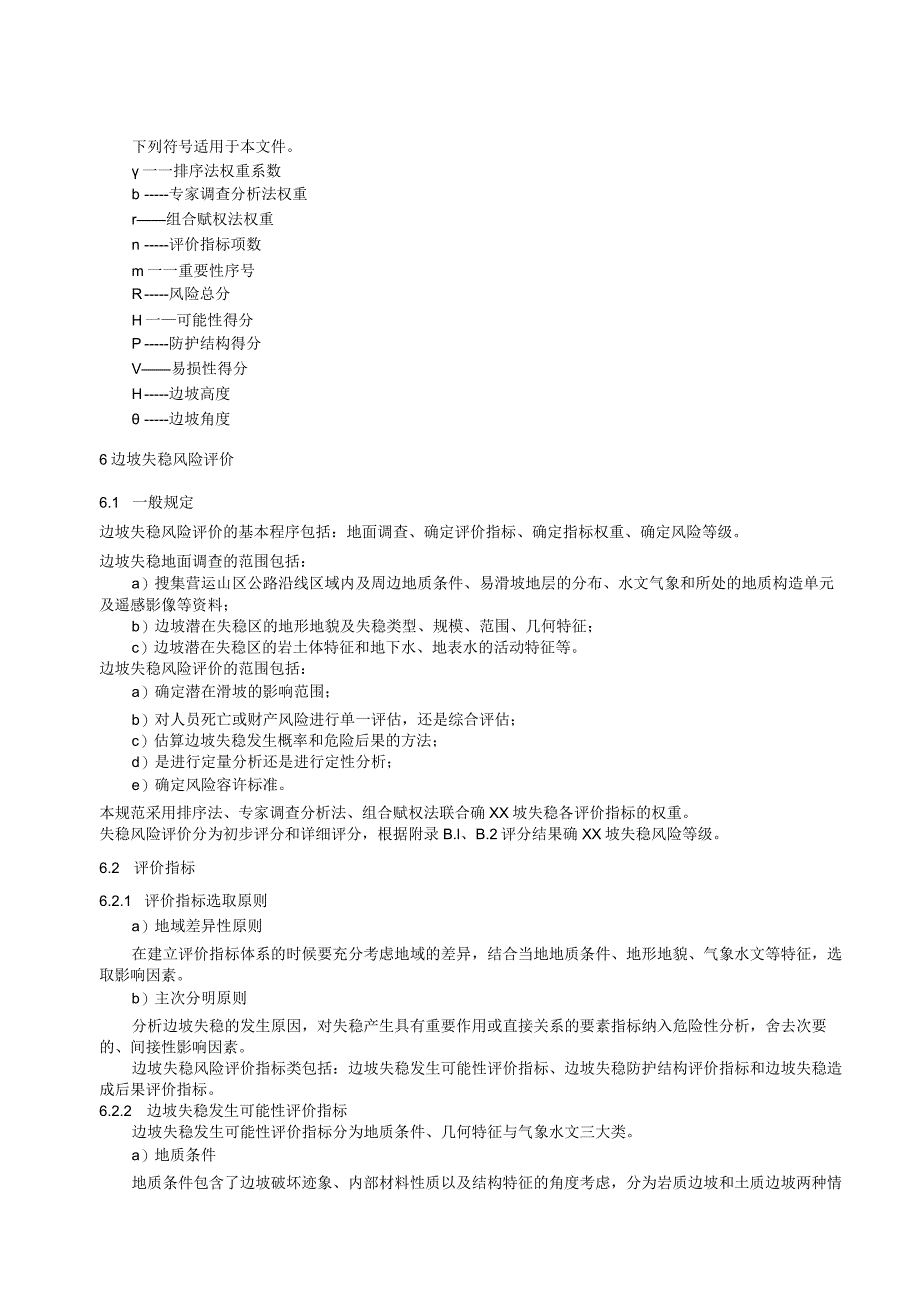

6、，数值越大表明公路工程风险越大。4.10风险等级riskgrade按风险指数对公路工程的风险分级，初步评价阶段分为高风险、中风险和低风险三级，详细评价阶段分为极高风险、高风险、较高风险、中风险、低风险五级。4.11风险处置对策riskcountermeasure依据不同致灾类型下的公路工程风险评级，进行相应等级的监控预警、防护加固和应急抢险预案。5符号下列符号适用于本文件。一一排序法权重系数b专家调查分析法权重r组合赋权法权重n评价指标项数m一一重要性序号R风险总分H一可能性得分P防护结构得分V易损性得分H边坡高度边坡角度6边坡失稳风险评价6.1 一般规定边坡失稳风险评价的基本程序包括：地面调
7、查、确定评价指标、确定指标权重、确定风险等级。边坡失稳地面调查的范围包括：a）搜集营运山区公路沿线区域内及周边地质条件、易滑坡地层的分布、水文气象和所处的地质构造单元及遥感影像等资料；b）边坡潜在失稳区的地形地貌及失稳类型、规模、范围、几何特征；c）边坡潜在失稳区的岩土体特征和地下水、地表水的活动特征等。边坡失稳风险评价的范围包括：a）确定潜在滑坡的影响范围；b）对人员死亡或财产风险进行单一评估，还是综合评估；c）估算边坡失稳发生概率和危险后果的方法；d）是进行定量分析还是进行定性分析；e）确定风险容许标准。本规范采用排序法、专家调查分析法、组合赋权法联合确XX坡失稳各评价指标的权重。失稳风险
8、评价分为初步评分和详细评分，根据附录B.l、B.2评分结果确XX坡失稳风险等级。6.2 评价指标6.2.1 评价指标选取原则a）地域差异性原则在建立评价指标体系的时候要充分考虑地域的差异，结合当地地质条件、地形地貌、气象水文等特征，选取影响因素。b）主次分明原则分析边坡失稳的发生原因，对失稳产生具有重要作用或直接关系的要素指标纳入危险性分析，舍去次要的、间接性影响因素。边坡失稳风险评价指标类包括：边坡失稳发生可能性评价指标、边坡失稳防护结构评价指标和边坡失稳造成后果评价指标。6.2.2 边坡失稳发生可能性评价指标边坡失稳发生可能性评价指标分为地质条件、几何特征与气象水文三大类。a）地质条件地质
9、条件包含了边坡破坏迹象、内部材料性质以及结构特征的角度考虑，分为岩质边坡和土质边坡两种情况。b）几何特征几何特征主要是通过影响边坡整体性的应力分布来影响失稳发生的可能性，包括坡度、坡高、坡形三个评价指标。C）气象水文气象水文从边坡外部自然因素考虑，包括年均降雨量、地表水、地下水三个评价指标。6.2.3 边坡防护结构评价指标坡面防护结构对边坡失稳灾害的发生起到抑制作用，包括坡面支护结构与排水设施两个评价指标。6.2.4 边坡失稳造成后果评价指标边坡失稳造成的后果包括公路等级及断道时间两个评价指标。公路等级越高、断道时间越长，边坡失稳造成的后果越严重。6.3 指标权重将各评估指标按重要性从高到低排
10、序，权重系数越高则指标越重要。本规范采用排序法和专家调查法分别获得边坡失稳各项评估指标的权重系数,在通过组合赋权法得到综合考虑排序法和专家调查法的最终权重系数。6.3.1 排序法确定指标权重首先根据区域调查结果对边坡失稳灾害评价指标的重要性程度进行排序，然后再根据计算公式（6-1）计算权重值。根据该计算公式得到的各排序值对应的权重系数列于表式中，y为权重系数，n为评价指标项数，m为重要性序号，且mn0表6-1排序法指标权重系数表指标数n权重系数指标重要性排序m总权重第一第二第三第四第五第六第七第八第九第十1Y112Y0.750.25130.560.330.11140.440.310.190.0
11、615T0.360.280.20.110.0516Y0.310.250.190.140.080.03170.270.220.180.140.10.060.03180.230.20.170.140.110.080.050.0219Y0.210.190.160.140.110.090.060.030.01110Y0.190.170.150.130.110.090.070.050.030.011排序法确定的边坡失稳评价指标权重可参考表6-2：表62边坡失稳评价指标权重（排序法）指标类权重评价指标权重地质条件0.561.岩质边坡破坏迹象0.36岩体完整程度0.28结构面倾向与坡面倾向间的夹角0.2结构
12、面倾角与坡面倾角之差0.11岩体软硬程度0.052.土质边坡破坏迹象0.44土体类性粘性土粉土、砂土、碎石土（非粘）0.3!0.31土体密实度（非粘）0.095土体含水状态（非粘）0.095粘性土稠度（粘）0.19特殊土粘性土粉土、砂土、碎石土（非粘）0.060.06气象水文0.33年均降雨量（mm）0.56地表水0.33地下水0.11几何特征0.11坡度0.75坡高（m）0.25防护措施防护强度0.75排水设施0.25后果危害性0.5公路等级0.5注：边坡失稳发生可能性评价指标包含三类：+2+3=l,防护结构和后果评价指标各包含类：4=5=l;各指标类的具体评价指标:ii+i2+的=1。6.
13、3.2专家调查分析法确定指标权重专家调查法是通过广泛搜集多位专家对山区公路的知识和经验,然后对其进行统计分析得到各评价指标权重，专家调查法步骤如下：a）邀请k位专家（k210）,每位专家应具备高级及以上技术职称，且具有5年以上工程管理经验,以及边坡失稳勘察、设计、施工工作经历；b）根据边坡失稳灾害评价指标确XX坡失稳灾害的因素集U=g,2,n（权重U=Xaj=I7=1k位专家各自给出因素集U中每个单因素%的权重（。，和4n）（i=l,2,k）；c）在每个专家给出的UJ权重（aj,旗佻/）（j=l，2,n）中找出最大值Mj和最小值吗；d）适当选择正整数P（PVk）,由公式丝二计算出组距，根据组距
