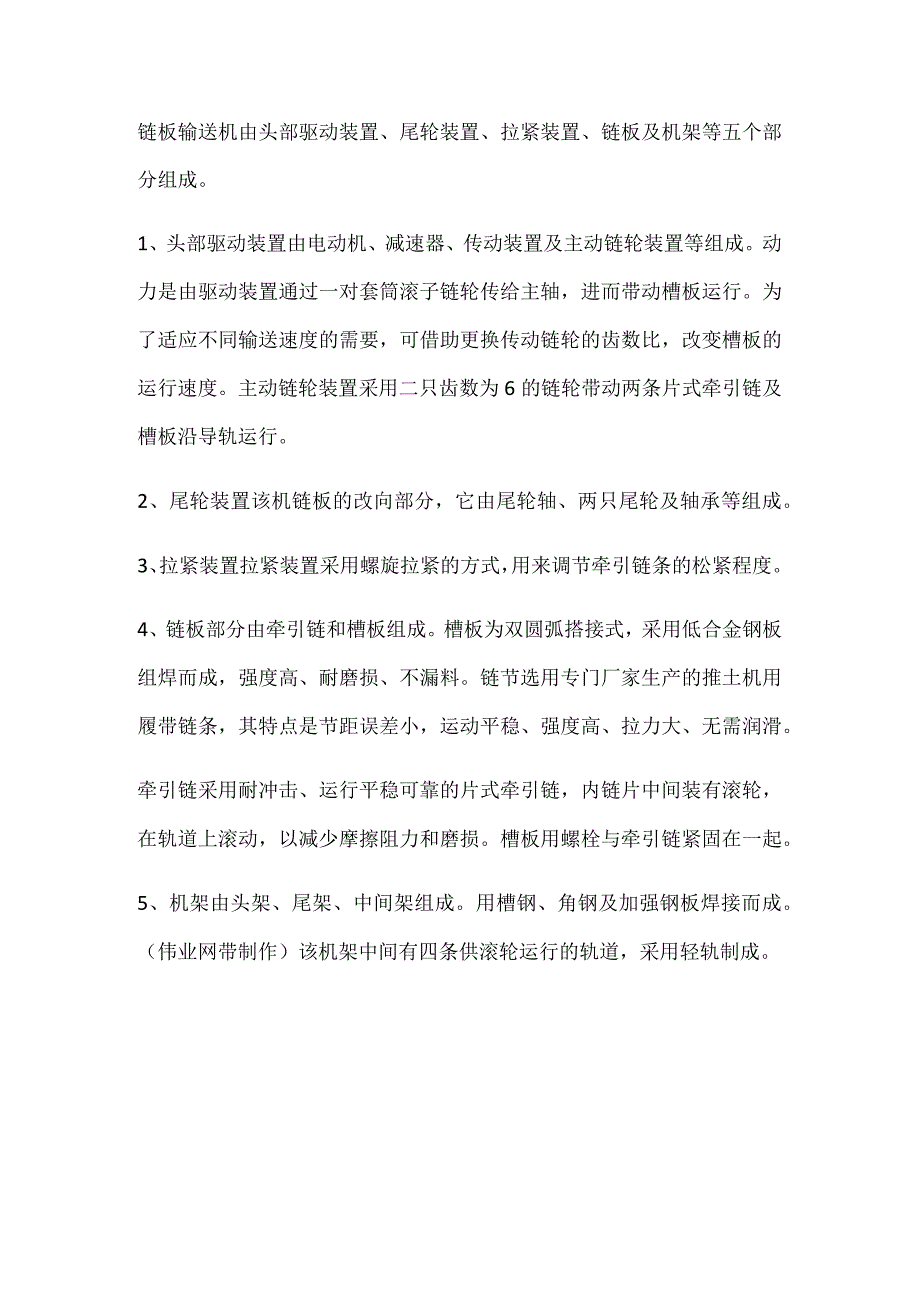

链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成.docx》由会员分享,可在线阅读,更多相关《链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成.docx(1页珍藏版)》请在第壹文秘上搜索。

链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。1、头部驱动装置由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴,进而带动槽板运行。为了适应不同输送速度的需要,可借助更换传动链轮的齿数比,改变槽板的运行速度。主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。2、尾轮装置该机链板的改向部分,它由尾轮轴、两只尾轮及轴承等组成。3、拉紧装置拉紧装置采用螺旋拉紧的方式,用来调节牵引链条的松紧程度。4、链板部分由牵引链和槽板组成。槽板为双圆弧搭接式,采用低合金钢板组焊而成,强度高、耐磨损、不漏料。链节选用专门厂家生产的推土机用履带链条,其特点是节距误差小,运动平稳、强度高、拉力大、无需润滑。牵引链采用耐冲击、运行平稳可靠的片式牵引链,内链片中间装有滚轮,在轨道上滚动,以减少摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。5、机架由头架、尾架、中间架组成。用槽钢、角钢及加强钢板焊接而成。(伟业网带制作)该机架中间有四条供滚轮运行的轨道,采用轻轨制成。
