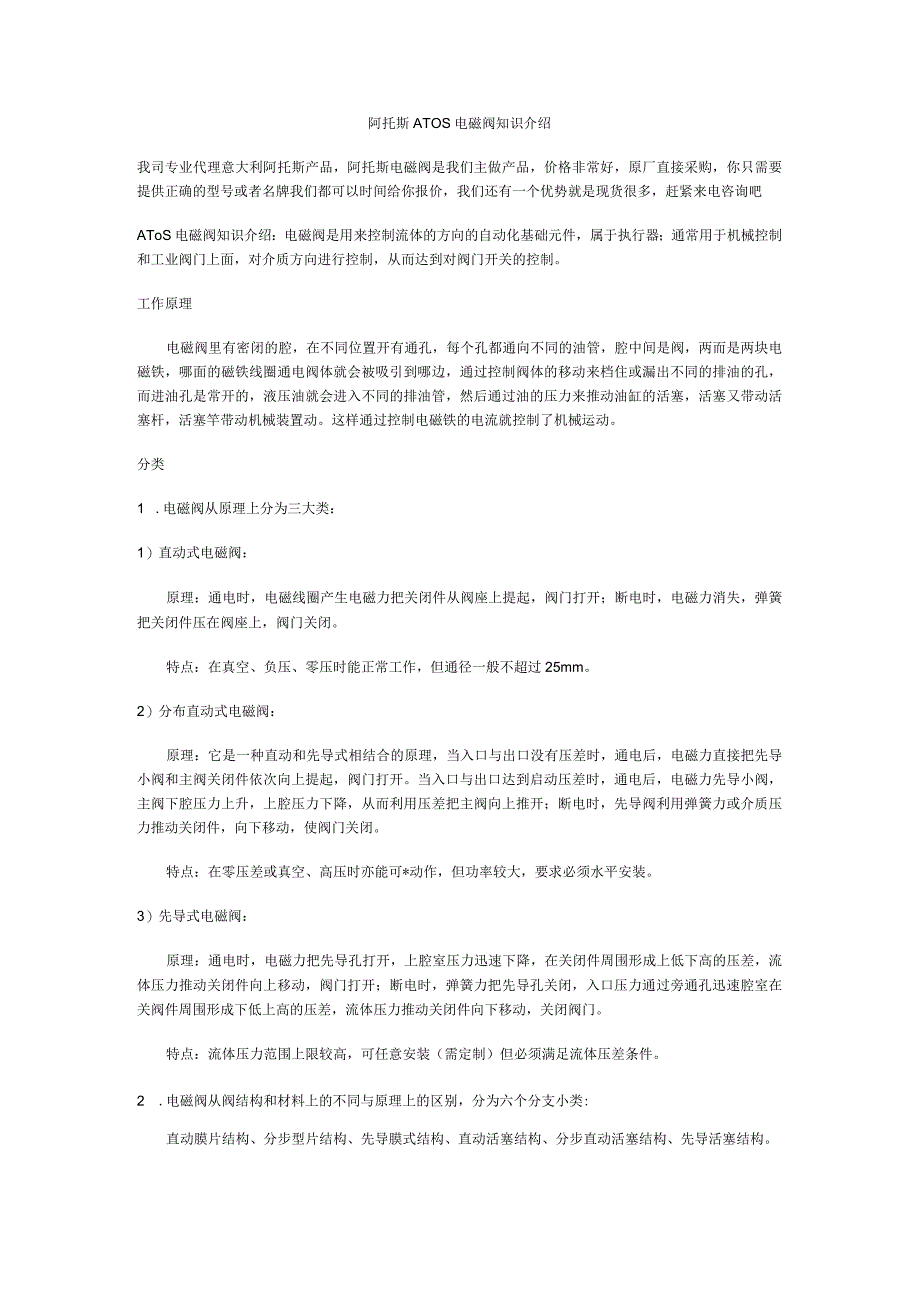

阿托斯ATOS电磁阀知识介绍.docx_第1页
第1页 / 共4页

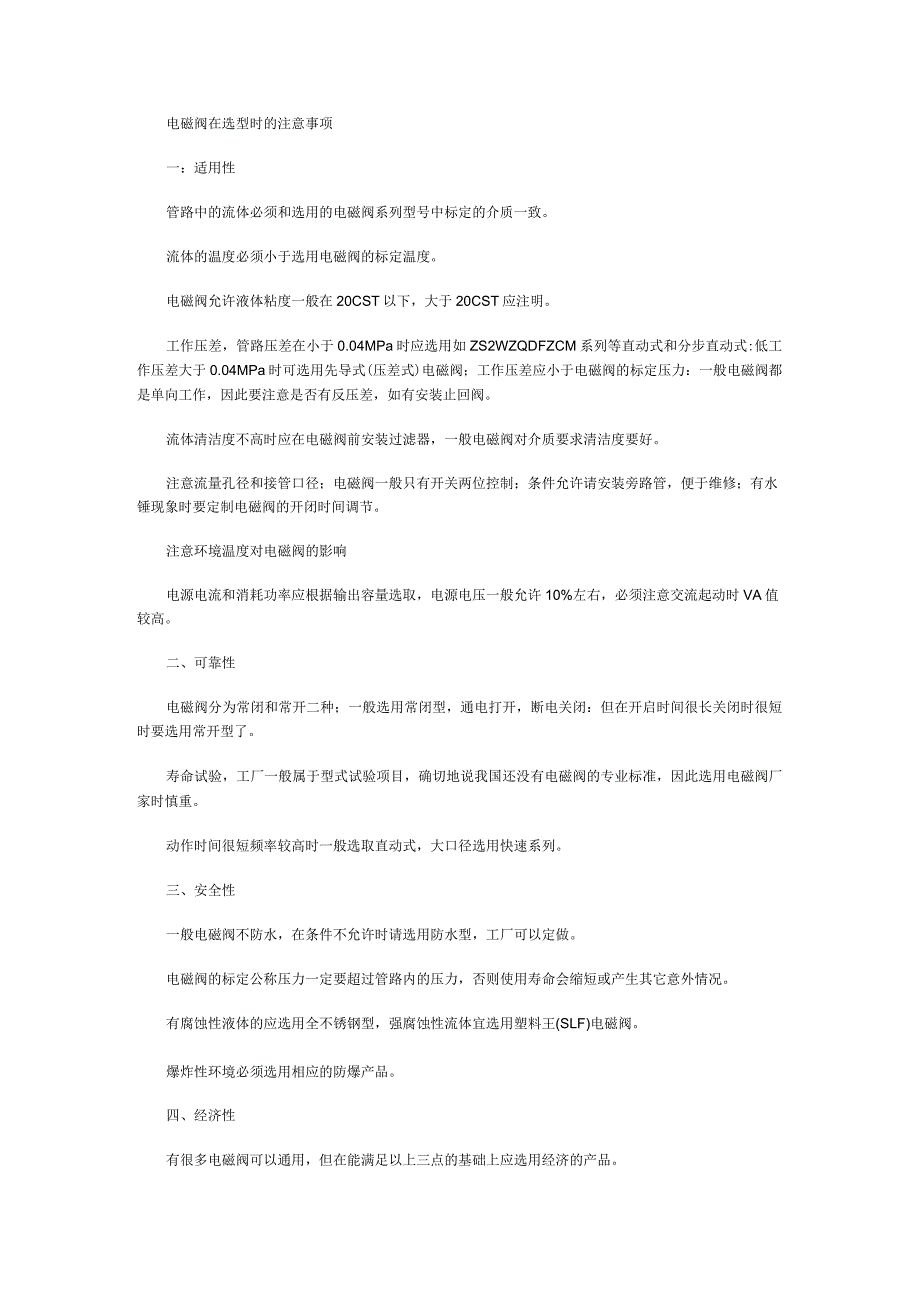

阿托斯ATOS电磁阀知识介绍.docx_第2页
第2页 / 共4页

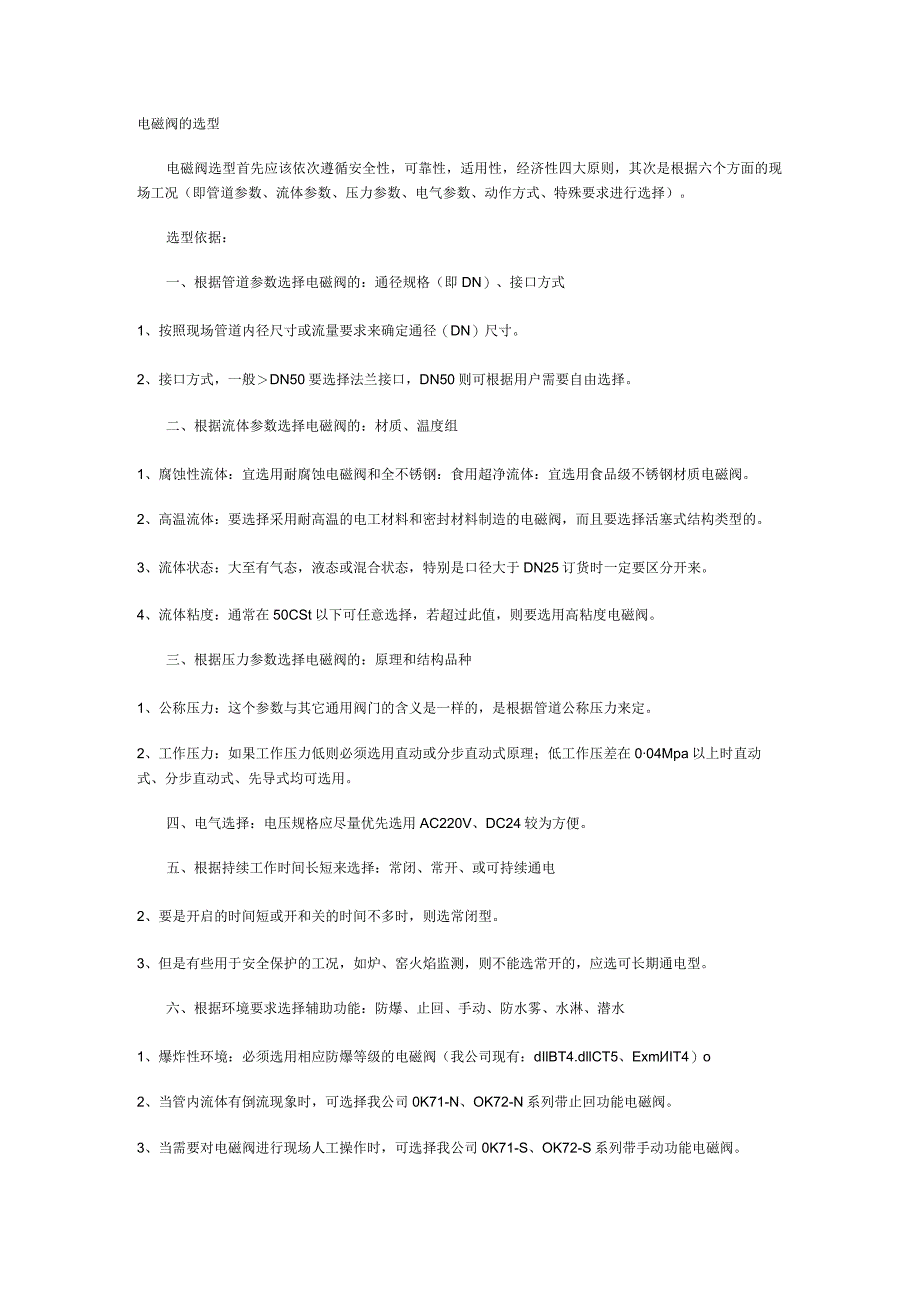

阿托斯ATOS电磁阀知识介绍.docx_第3页
第3页 / 共4页
阿托斯ATOS电磁阀知识介绍.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《阿托斯ATOS电磁阀知识介绍.docx》由会员分享,可在线阅读,更多相关《阿托斯ATOS电磁阀知识介绍.docx(4页珍藏版)》请在第壹文秘上搜索。

1、阿托斯ATOS电磁阀知识介绍我司专业代理意大利阿托斯产品,阿托斯电磁阀是我们主做产品,价格非常好,原厂直接采购,你只需要提供正确的型号或者名牌我们都可以时间给你报价,我们还有一个优势就是现货很多,赶紧来电咨询吧AToS电磁阀知识介绍:电磁阀是用来控制流体的方向的自动化基础元件,属于执行器;通常用于机械控制和工业阀门上面,对介质方向进行控制,从而达到对阀门开关的控制。工作原理电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两而是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管

2、,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。分类1 .电磁阀从原理上分为三大类:1)直动式电磁阀:原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。2)分布直动式电磁阀:原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差

3、把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。3)先导式电磁阀:原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。2 .电磁阀从阀结构和材料上的不同与原理上的区别,分为六个分支小类:直动膜片结构、分步型片结构、先导膜式结

4、构、直动活塞结构、分步直动活塞结构、先导活塞结构。电磁阀在选型时的注意事项一:适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。流体的温度必须小于选用电磁阀的标定温度。电磁阀允许液体粘度一般在20CST以下,大于20CST应注明。工作压差,管路压差在小于0.04MPa时应选用如ZS2WZQDFZCM系列等直动式和分步直动式:低工作压差大于0.04MPa时可选用先导式(压差式)电磁阀;工作压差应小于电磁阀的标定压力:一般电磁阀都是单向工作,因此要注意是否有反压差,如有安装止回阀。流体清洁度不高时应在电磁阀前安装过滤器,一般电磁阀对介质要求清洁度要好。注意流量孔径和接管口径;电磁阀一般

5、只有开关两位控制;条件允许请安装旁路管,便于维修;有水锤现象时要定制电磁阀的开闭时间调节。注意环境温度对电磁阀的影响电源电流和消耗功率应根据输出容量选取,电源电压一般允许10%左右,必须注意交流起动时VA值较高。二、可靠性电磁阀分为常闭和常开二种;一般选用常闭型,通电打开,断电关闭:但在开启时间很长关闭时很短时要选用常开型了。寿命试验,工厂一般属于型式试验项目,确切地说我国还没有电磁阀的专业标准,因此选用电磁阀厂家时慎重。动作时间很短频率较高时一般选取直动式,大口径选用快速系列。三、安全性一般电磁阀不防水,在条件不允许时请选用防水型,工厂可以定做。电磁阀的标定公称压力一定要超过管路内的压力,否

6、则使用寿命会缩短或产生其它意外情况。有腐蚀性液体的应选用全不锈钢型,强腐蚀性流体宜选用塑料王(SLF)电磁阀。爆炸性环境必须选用相应的防爆产品。四、经济性有很多电磁阀可以通用,但在能满足以上三点的基础上应选用经济的产品。电磁阀的选型电磁阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。选型依据:一、根据管道参数选择电磁阀的:通径规格(即DN)、接口方式1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。2、接口方式,一般DN50要选择法兰接口,DN50则可根据用户需要自由选择

7、。二、根据流体参数选择电磁阀的:材质、温度组1、腐蚀性流体:宜选用耐腐蚀电磁阀和全不锈钢:食用超净流体:宜选用食品级不锈钢材质电磁阀。2、高温流体:要选择采用耐高温的电工材料和密封材料制造的电磁阀,而且要选择活塞式结构类型的。3、流体状态:大至有气态,液态或混合状态,特别是口径大于DN25订货时一定要区分开来。4、流体粘度:通常在50CSt以下可任意选择,若超过此值,则要选用高粘度电磁阀。三、根据压力参数选择电磁阀的:原理和结构品种1、公称压力:这个参数与其它通用阀门的含义是一样的,是根据管道公称压力来定。2、工作压力:如果工作压力低则必须选用直动或分步直动式原理;低工作压差在004Mpa以上

8、时直动式、分步直动式、先导式均可选用。四、电气选择:电压规格应尽量优先选用AC220V、DC24较为方便。五、根据持续工作时间长短来选择:常闭、常开、或可持续通电2、要是开启的时间短或开和关的时间不多时,则选常闭型。3、但是有些用于安全保护的工况,如炉、窑火焰监测,则不能选常开的,应选可长期通电型。六、根据环境要求选择辅助功能:防爆、止回、手动、防水雾、水淋、潜水1、爆炸性环境:必须选用相应防爆等级的电磁阀(我公司现有:dIlBT4.dllCT5、ExmlIIT4)o2、当管内流体有倒流现象时,可选择我公司0K71-N、OK72-N系列带止回功能电磁阀。3、当需要对电磁阀进行现场人工操作时,可

9、选择我公司0K71-S、OK72-S系列带手动功能电磁阀。4、露天安装或粉尘多场合应选用防水,防尘品种(防护等级在IP54以上)。5、用于喷泉必须采用潜水型电磁阀(防护等级在IP68以上)。1、当电磁阀需要长时间开启,并且持续的时间多余关闭的时间应选用常开型。选择使用时需要注意的特性一、安全性:1、腐蚀性介质:宜选用塑料王电磁阀和全不锈钢:对于强腐蚀的介质必须选用隔离膜片式。例CD-F.Z3CFo中性介质,也宜选用铜合金为阀壳材料的电磁阀,否则,阀壳中常有锈屑脱落,尤其是动作不频繁的场合。氨用阀则不能采用铜材。2、爆炸性环境:必须选用相应防爆等级产品,露天安装或粉尘多场合应选用防水,防尘品种。

10、3、电磁阀公称压力应超过管内工作压力。二、适用性:1 .介质特性1.1 质气,液态或混合状态分别选用不同品种的电磁阀,例ZQDF用于空气,ZQDF-Y用于液体,ZQDF-2(或-3)用于蒸汽,否则易引起误动作CZDF系列多功能电磁阀则可通通于气.液体。订时告明介质状态,安装用户就不必再调式。1.2 介质温度不同规格产品,否则线圈会烧掉,密封件老化,严重影响寿命命。1.3 介质粘度,通常在50CSt以下。若超过此值,通径大于15mm用ZDF系列多功能电磁阀作特殊订货。通径小于15mm订高粘度电磁阀。1.4 介质清洁度不高时都应在电磁阀前配装反冲过滤阀,压力低时尚可选用直动膜片式电磁阀作例如CD-Po1.5 介质若是定向流通,且不允许倒流ZDFN和ZQDF-N单需用双向流通,请作特殊要求提出。1.6 介质温度应选在电磁阀允许范围之内。
