《高压电工实操试卷.docx》由会员分享,可在线阅读,更多相关《高压电工实操试卷.docx(12页珍藏版)》请在第壹文秘上搜索。

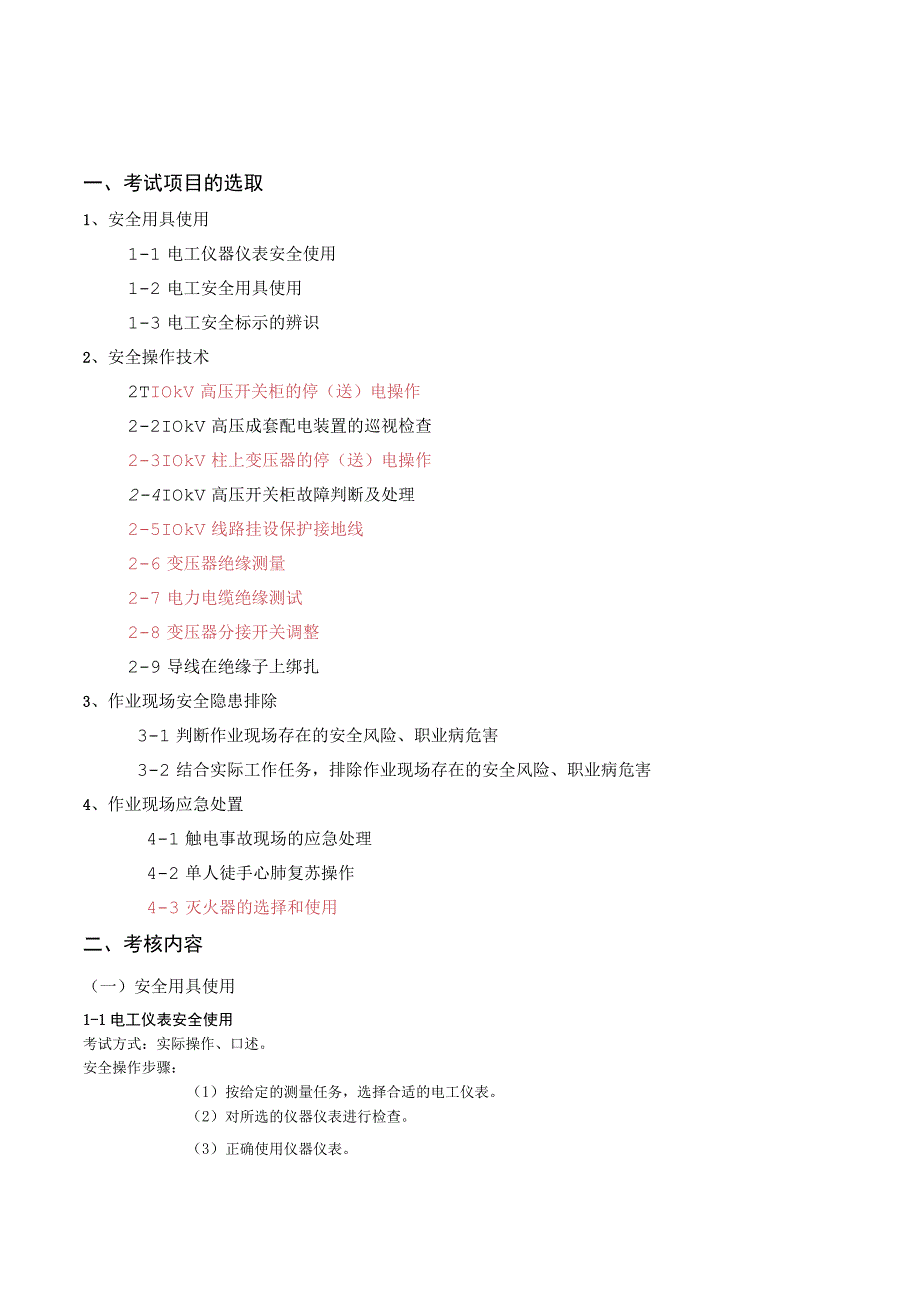

1、一、考试项目的选取1、安全用具使用1-1电工仪器仪表安全使用1-2电工安全用具使用1-3电工安全标示的辨识2、安全操作技术2TIOkV高压开关柜的停(送)电操作2-2IOkV高压成套配电装置的巡视检查2-3IOkV柱上变压器的停(送)电操作2-4IOkV高压开关柜故障判断及处理2-5IOkV线路挂设保护接地线2-6变压器绝缘测量2-7电力电缆绝缘测试2-8变压器分接开关调整2-9导线在绝缘子上绑扎3、作业现场安全隐患排除3-1判断作业现场存在的安全风险、职业病危害3-2结合实际工作任务,排除作业现场存在的安全风险、职业病危害4、作业现场应急处置4-1触电事故现场的应急处理4-2单人徒手心肺复苏

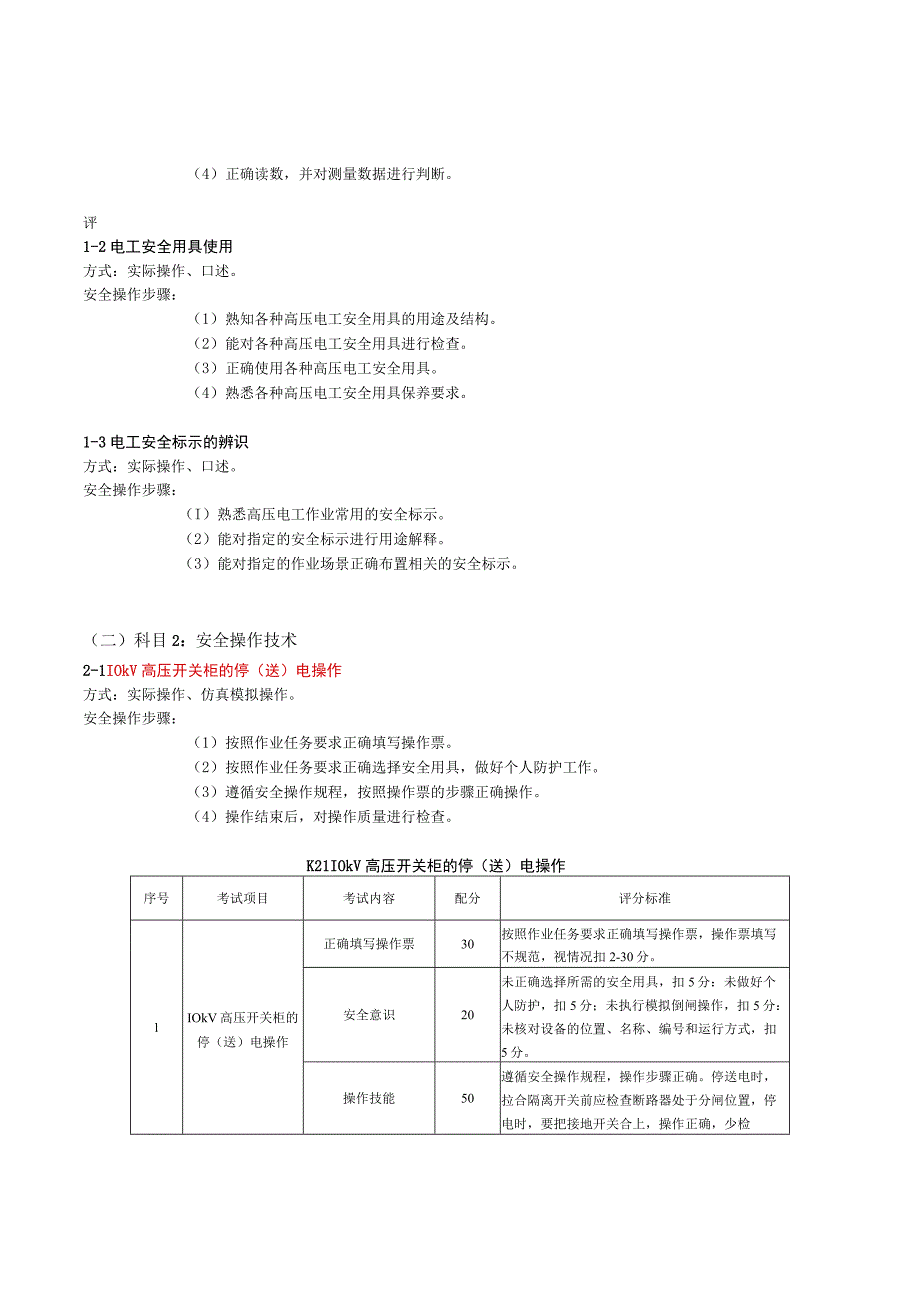

2、操作4-3灭火器的选择和使用二、考核内容(一)安全用具使用1-1电工仪表安全使用考试方式:实际操作、口述。安全操作步骤:(1)按给定的测量任务,选择合适的电工仪表。(2)对所选的仪器仪表进行检查。(3)正确使用仪器仪表。(4)正确读数,并对测量数据进行判断。评1-2电工安全用具使用方式:实际操作、口述。安全操作步骤:(1)熟知各种高压电工安全用具的用途及结构。(2)能对各种高压电工安全用具进行检查。(3)正确使用各种高压电工安全用具。(4)熟悉各种高压电工安全用具保养要求。1-3电工安全标示的辨识方式:实际操作、口述。安全操作步骤:(I)熟悉高压电工作业常用的安全标示。(2)能对指定的安全标示

3、进行用途解释。(3)能对指定的作业场景正确布置相关的安全标示。(二)科目2:安全操作技术2-1IOkV高压开关柜的停(送)电操作方式:实际操作、仿真模拟操作。安全操作步骤:(1)按照作业任务要求正确填写操作票。(2)按照作业任务要求正确选择安全用具,做好个人防护工作。(3)遵循安全操作规程,按照操作票的步骤正确操作。(4)操作结束后,对操作质量进行检查。K21IOkV高压开关柜的停(送)电操作序号考试项目考试内容配分评分标准1IOkV高压开关柜的停(送)电操作正确填写操作票30按照作业任务要求正确填写操作票,操作票填写不规范,视情况扣2-30分。安全意识20未正确选择所需的安全用具,扣5分:未

4、做好个人防护,扣5分;未执行模拟倒闸操作,扣5分:未核对设备的位置、名称、编号和运行方式,扣5分。操作技能50遵循安全操作规程,操作步骤正确。停送电时,拉合隔离开关前应检查断路器处于分闸位置,停电时,要把接地开关合上,操作正确,少检查、少操作一个扣5分。停送电时,操作隔离开关和断路器的顺序应正确,若错误扣50分。每操作完一步,要检查隔离开关和断路器的操作状态,少检查一个扣5分。全部操作顺序要正确流畅。不流畅扣6分,出现大的操作错误扣50分。储能装置储能完毕后电源开关要复位,未复位,扣5分。送电时,要通过电压转换开头来检查电压,未检杳扣5份。在规定时间内操作完成,并检查一次设备。超时扣570分,

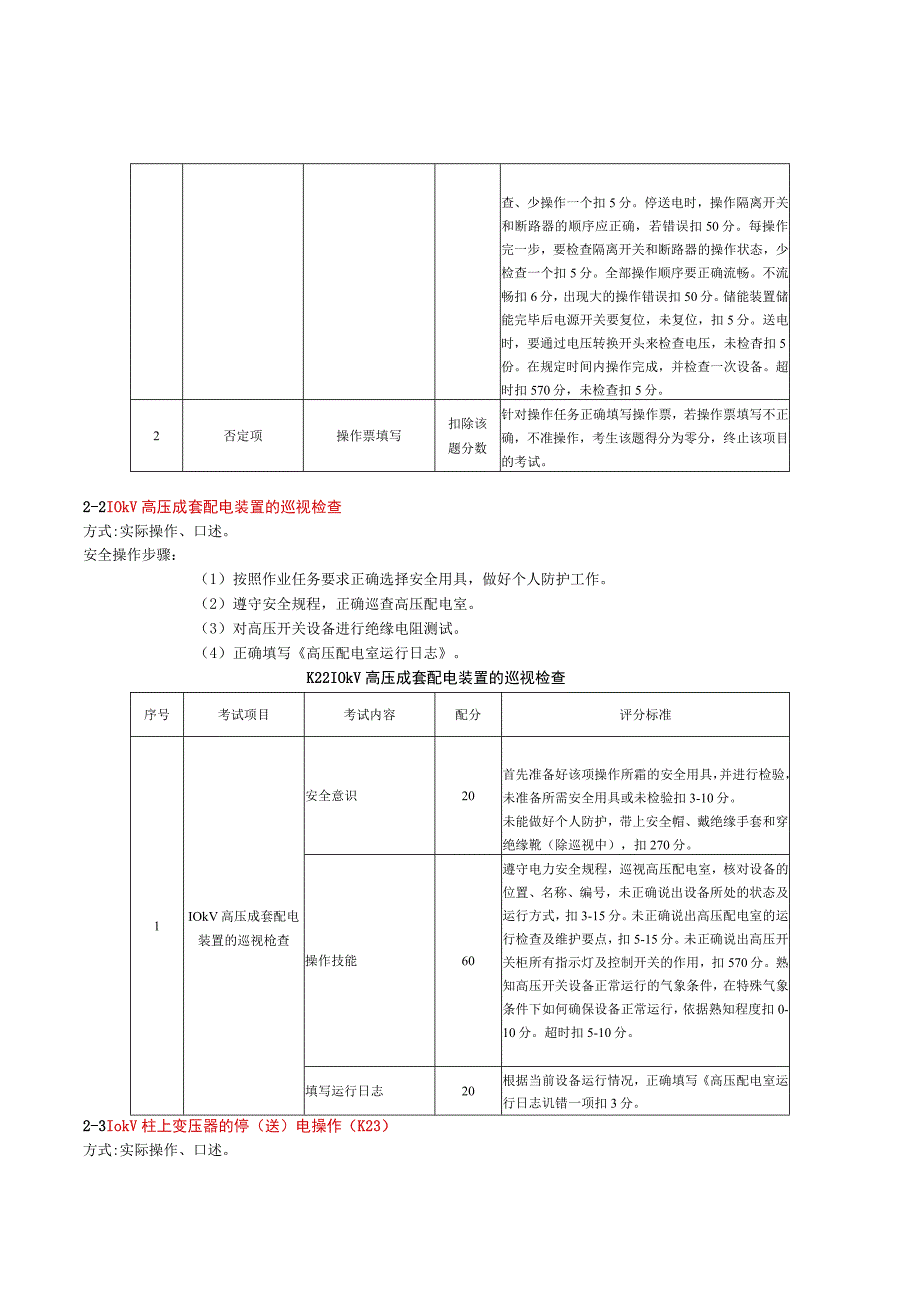

5、未检查扣5分。2否定项操作票填写扣除该题分数针对操作任务正确填写操作票,若操作票填写不正确,不准操作,考生该题得分为零分,终止该项目的考试。2-2IOkV高压成套配电装置的巡视检查方式:实际操作、口述。安全操作步骤:(1)按照作业任务要求正确选择安全用具,做好个人防护工作。(2)遵守安全规程,正确巡查高压配电室。(3)对高压开关设备进行绝缘电阻测试。(4)正确填写高压配电室运行日志。K22IOkV高压成套配电装置的巡视检查序号考试项目考试内容配分评分标准1IOkV高压成套配电装置的巡视枪查安全意识20首先准备好该项操作所霜的安全用具,并进行检验,未准备所需安全用具或未检验扣3-10分。未能做好

6、个人防护,带上安全帽、戴绝缘手套和穿绝缘靴(除巡视中),扣270分。操作技能60遵守电力安全规程,巡视高压配电室,核对设备的位置、名称、编号,未正确说出设备所处的状态及运行方式,扣3-15分。未正确说出高压配电室的运行检查及维护要点,扣5-15分。未正确说出高压开关柜所有指示灯及控制开关的作用,扣570分。熟知高压开关设备正常运行的气象条件,在特殊气象条件下如何确保设备正常运行,依据熟知程度扣0-10分。超时扣5-10分。填写运行日志20根据当前设备运行情况,正确填写高压配电室运行日志讥错一项扣3分。2-3IokV柱上变压器的停(送)电操作(K23)方式:实际操作、口述。安全操作步骤:(1)按

7、照作业任务要求正确填写操作票。(2)按照作业任务要求正确选择安全用具,做好个人防护工作。(3)遵循安全操作规程,按照操作票的步骤正确操作。(4)结束操作任务后,对设备进行检查。K23IOkV柱上变压器的停(送)电操作序号考试项目考试内容配分评分标准1IOkV柱上变压器的停(送)电操作正确填写操作票25按照作业任务要求正确填写操作票,操作票填写不规范的,视情况扣2-25分。安全意识20未能准备好该项操作所需的安全用具并进行枪验,扣2-5分。未能做好个人防护,未戴上安全帽、护目镜、绝缘手套和未穿绝缘靴,扣2-5分。要持操作票在模拟系统模拟操作一次,未核对设备的位置、名称、编号和运行方式,扣5-10

8、分。操作技能55遵循安全操作规程,按照操作步骤正确。拉、合跌落式熔断器的操作操作顺序不正确,扣5-50分。操作跌落式熔断器合闸时要检查合闸牢固。不检查,扣10分。在拉、合跌落式熔断器操作时,不允许跌落式熔断器落地,落地一个扣10分。跌落式熔断器的熔丝安装工艺要正确,不正确扣5T0分。全部操作顺序要正确流畅。不流畅扣5分,出现大的操作错误扣50分。在规定时间内操作完成,并检查一次设备,不检查确认扣5分。超时扣5-10分。2否定项否定项说明扣除该题分数针对操作任务正确填写操作票,若操作票填写不正确,不准操作,考生该题得分为零分,终止该项目的考试。2-4IOkV高压开关柜故障判断及处理方式:实际操作

9、、口述。安全操作步骤:(1)按照作业任务要求正确选择安全用具,做好个人防护工作。(2)按照高压开关柜中保护装置报警信息判断故障类型和故障回路。(3)遵循安全操作规程,把高压开关柜从运行状态转为检修状态。(4)结束操作任务后,对设备进行检查。K24IokV高压开关柜故障判断及处理序号考试项目考试1内容配分评分标准1IOkV高压开关柜故障判断及处理安全意识20未能准备好该项操作所需的安全用具并进行检验,扣2-5分。未能做好个人防护,未戴安全帽、护目镜、绝缘手套和未穿绝缘靴,扣2-5分。要持操作票在模拟系统模拟操作一次,未核对设备的位置、名称、编号和运行方式,扣5-10分。故障分析25未能正确观察高

10、压开关柜保护装置的报警信息,扣5分。未能依据信号指示正确判断故障类型,扣15分。故障处理55遵循安全操作规程,按照操作步骤正确。倒闸时,操作顺序应正确流畅,操作出现错误,视情况扣5-55分。在转检修状态后应把合闸电源和控制电源的熔断器(控制开关)取下,洞取一个扣10分。在规定时间内能正确操作完成,超时扣5T0分。2-5IokV线路挂设保护接地线方式:实际操作、口述。安全操作步骤:(1)按照作业任务要求正确填写操作票。(2)按照作业任务要求正确选择安全用具,做好个人防护工作。(3)遵循安全操作规程,按照操作票的步骤正确操作。(4)结束操作任务后,对设备进行检查。K25IOkV线路挂设保护接地线序

11、号考试项目考试内容配分评分标准1IOkV线路挂设保护接地线工作前准备及检查30工作前准备:穿工作服:穿绝缘鞋:正确戴好安全帽;系好安全带:传递绳:工具带:个人工具:保护接地线:高压验电器。每缺少一项工具扣1分,不正确带安全帽与安全带扣5分。工作前的检查:登杆前检查杆根与拉线。登杆工具的检查,对登杆工具进行冲击试验。验电器与保护地线使用前检查,确定其完好。核对现场设备名称编号,明确断路器与隔离开关确在断开位置。未作检查一项扣3分,未作试验扣2分。操作技能55挂地线过程:登杆:要动作规范、熟练,工作位置确定:要站位合适,安全带系绑正确。验电:带绝缘手套方法正确。接地线装设:先接接地端后接导线端,逐

12、相挂设,操作熟练。不熟练扣5分,不用绳索传递材料扣10分,位置过高、过矮扣5分,顺序错误扣15分。出错一次5分。工作终结验收:接地线与导线连接可靠,没有缠绕现象。操作人身不碰触接地线。接地棒在地下深度不小于600mm。连接不可靠一次10分,碰触地线一次扣10分,接地体深度不够扣10分。文明作业15工作前做危险点分析,并有预控措施。操作过程中无跌落物。工作完毕清理现场,交还工器具。没进行危险点分析扣5分,跌落物一次扣5分,没清理现场、交还工器具扣5分。2-6变压器绝缘测量(K26)方式:实际操作。安全操作步骤:(1)选择测量用仪器、工具。(2)检查仪器。(3)测试前检查。(4)测试前拆线。(5)

13、接线。(6)测量与读数。(7)绝缘表拆线及放电。(8)计算与判断。(9)结束操作任务后,对仪器检查归位。K26变压器绝缘测量序号考试项目考试内容配分评分标准1变压器绝缘测量工作准备及检查30工作准备:正确选择兆欧表及工具;检查兆欧表,接线开路摇动兆欧表到额定转速,指针至8,接线短路摇动兆欧表到额定转速,指针至0。每错一项扣5-15分。工作检查:检查试验变压器的实际情况,对变压器的高、低压桩头进行验电、放电,确定试验变压器的安全距离;断开与变压器桩头的所有接线(包括变压器的工作接地线每错一项扣5-15分。操作技能55接线:将变压器高压、低压桩头分别短接,测高压绕组对低压绕组及地绝缘电阻时,将低压

14、绕组接地,兆欧表“E”接地,“地端通过测试线接高压绕组,测试线需悬空与接地线要分开,反之则相反。操作错误扣5-20分。测量与读数:将表放于平坦处手摇动摇把,转速为120rmin匀速(1分钟),指针稳定后读数。操作错误扣5-15分。绝缘表拆线及放电:工作结束后,应先断开“L端的引线,再停止摇动手柄,利用放电棒对被测绕组进行有效放电,反之相同。操作错误扣5-20分。文明作业15清理现场,能按有关规定进行操作:工作完毕后交还工器具、仪表,器具、仪表并无损坏。现场清理不干净或未清理扣5-10分,未交还器具、仪表扣2-5分。2-7电力电缆绝缘测试(K27)方式:实际操作。安全操作步骤:(1)选择工器具。(2)检查仪器。(3)接线。(4)测量。(5)记录、换算。(6)清理现场。K27电力电缆绝缘测试序号考试项目考试内容配分评分标准1电力电缆绝缘测试工作准备30正确选择工器具:按照正确方法检查仪器,进行调零。每错一项扣5-15分。操作技能55接线:表计正确接线:测量过程:分别测量,各步测量中的注意事项,正确读数:记录、换算:记录被测的温度,根据温度进行换算,测量结果分析。每错一项扣5-15分。文明作业15按有关规定清理现场:交还工器具、仪表,器具、仪表并无损坏。现场清理不干净或未清理扣5-
