《高性能混凝土技术条件.docx》由会员分享，可在线阅读，更多相关《高性能混凝土技术条件.docx（34页珍藏版）》请在第壹文秘上搜索。

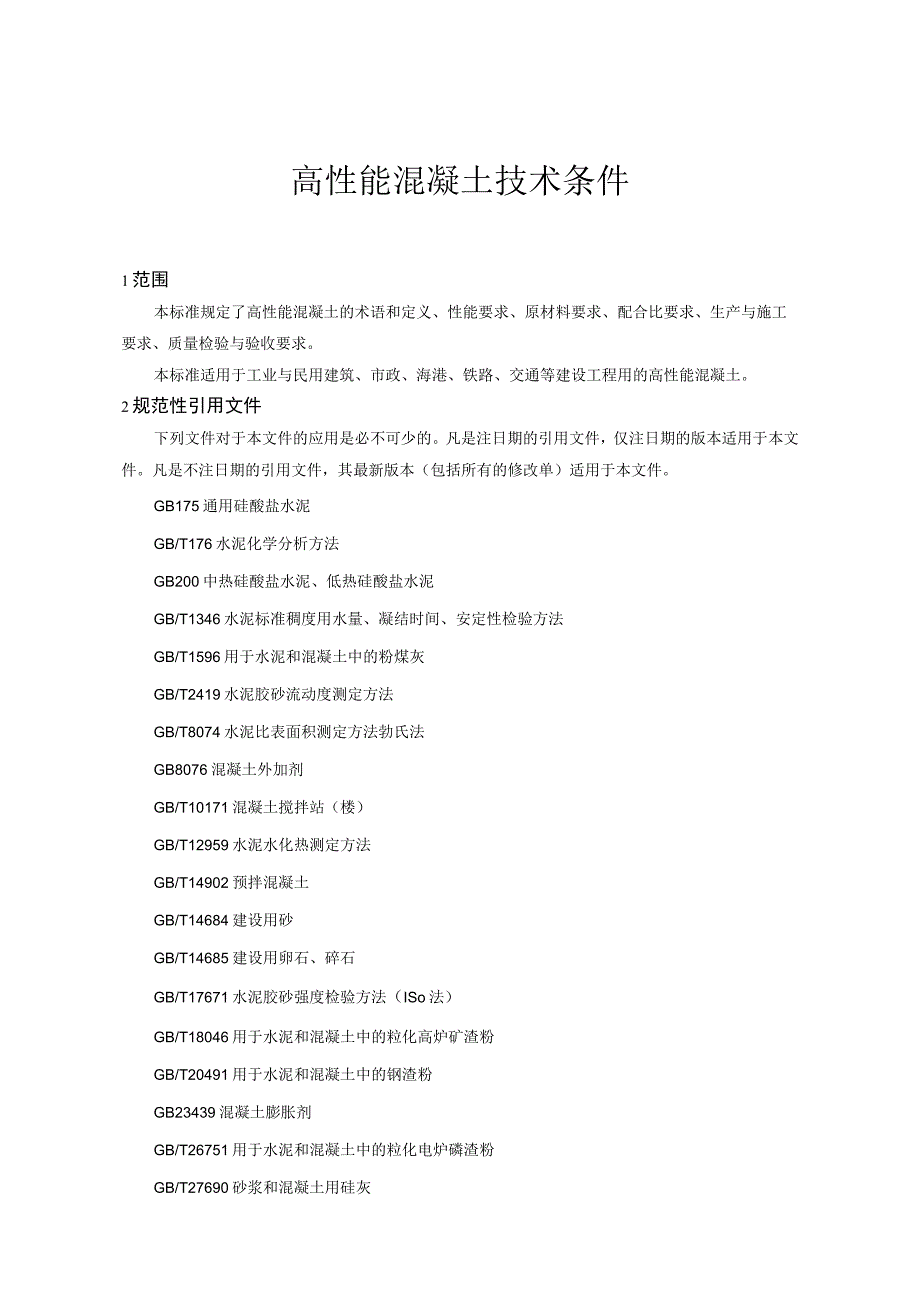

1、高性能混凝土技术条件1范围本标准规定了高性能混凝土的术语和定义、性能要求、原材料要求、配合比要求、生产与施工要求、质量检验与验收要求。本标准适用于工业与民用建筑、市政、海港、铁路、交通等建设工程用的高性能混凝土。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥GB/T176水泥化学分析方法GB200中热硅酸盐水泥、低热硅酸盐水泥GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法GB/T1596用于水泥和混凝土中的粉煤灰GB/T2419水泥

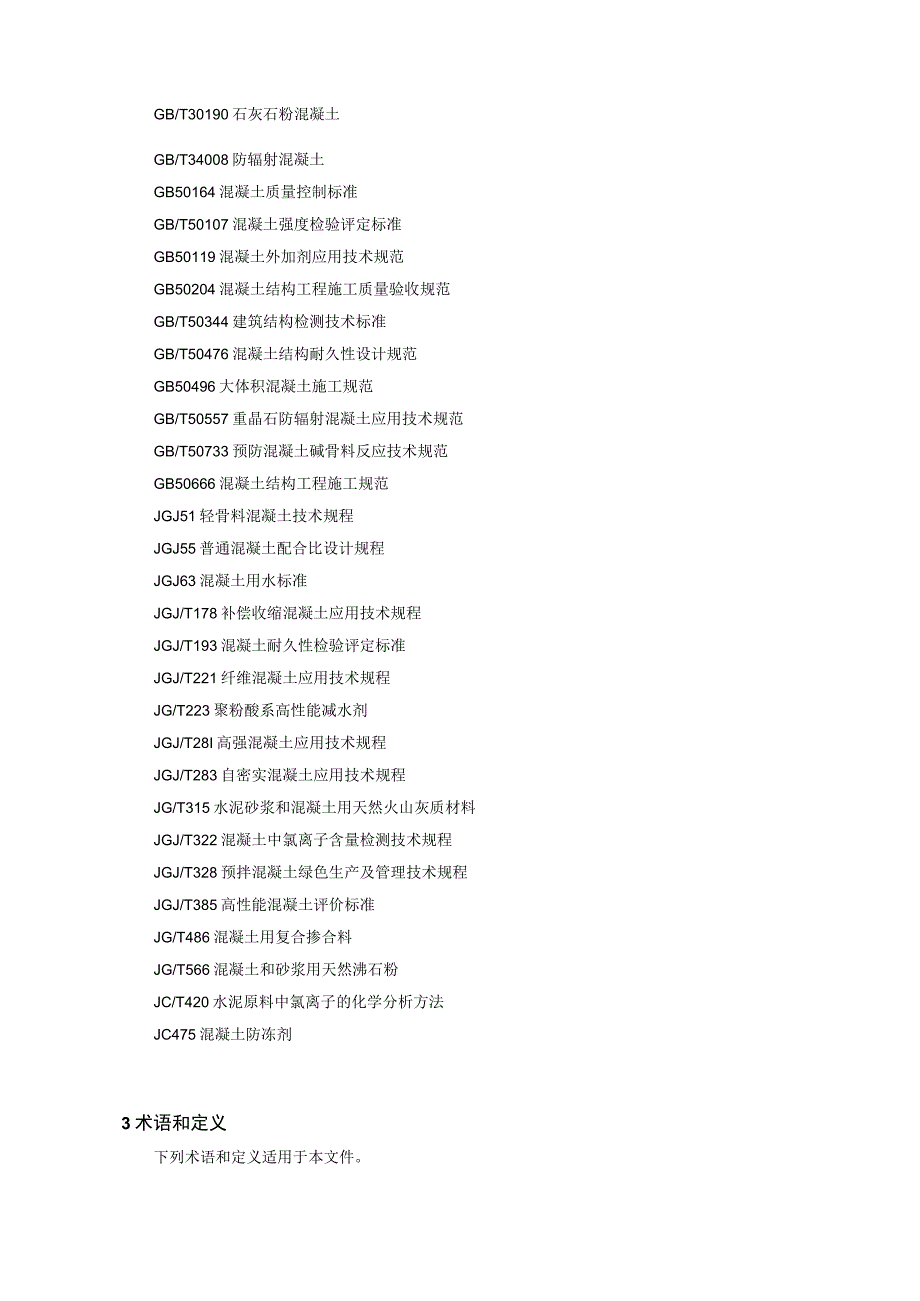

2、胶砂流动度测定方法GB/T8074水泥比表面积测定方法勃氏法GB8076混凝土外加剂GB/T10171混凝土搅拌站（楼）GB/T12959水泥水化热测定方法GB/T14902预拌混凝土GB/T14684建设用砂GB/T14685建设用卵石、碎石GB/T17671水泥胶砂强度检验方法（ISo法）GB/T18046用于水泥和混凝土中的粒化高炉矿渣粉GB/T20491用于水泥和混凝土中的钢渣粉GB23439混凝土膨胀剂GB/T26751用于水泥和混凝土中的粒化电炉磷渣粉GB/T27690砂浆和混凝土用硅灰GB/T30190石灰石粉混凝土GB/T34008防辐射混凝土GB50164混凝土质量控制标准G
3、B/T50107混凝土强度检验评定标准GB50119混凝土外加剂应用技术规范GB50204混凝土结构工程施工质量验收规范GB/T50344建筑结构检测技术标准GB/T50476混凝土结构耐久性设计规范GB50496大体积混凝土施工规范GB/T50557重晶石防辐射混凝土应用技术规范GB/T50733预防混凝土碱骨料反应技术规范GB50666混凝土结构工程施工规范JGJ51轻骨料混凝土技术规程JGJ55普通混凝土配合比设计规程JGJ63混凝土用水标准JGJ/T178补偿收缩混凝土应用技术规程JGJ/T193混凝土耐久性检验评定标准JGJ/T221纤维混凝土应用技术规程JG/T223聚粉酸系高性能

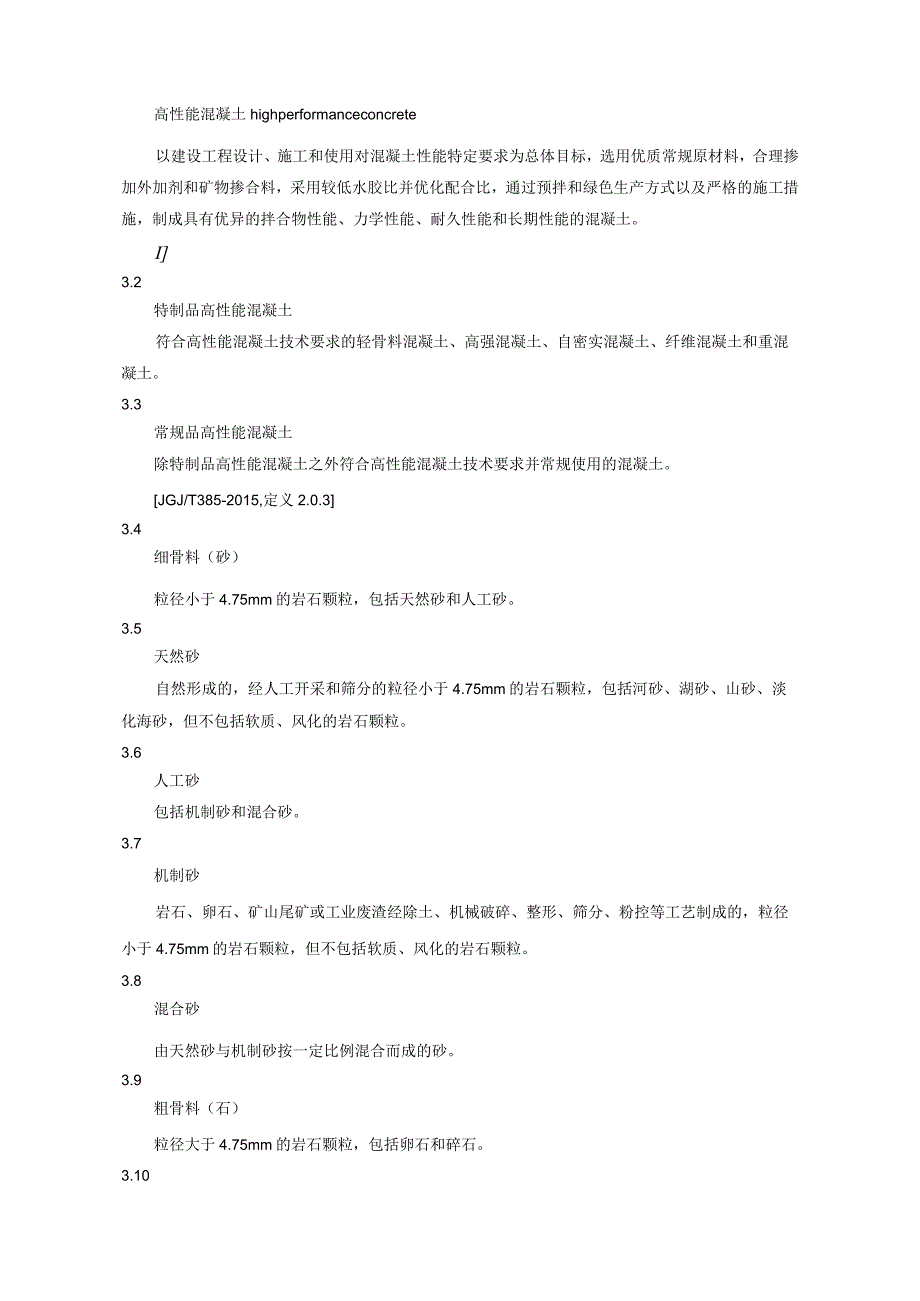

4、减水剂JGJ/T28I高强混凝土应用技术规程JGJ/T283自密实混凝土应用技术规程JG/T315水泥砂浆和混凝土用天然火山灰质材料JGJ/T322混凝土中氯离子含量检测技术规程JGJ/T328预拌混凝土绿色生产及管理技术规程JGJ/T385高性能混凝土评价标准JG/T486混凝土用复合掺合料JG/T566混凝土和砂浆用天然沸石粉JC/T420水泥原料中氯离子的化学分析方法JC475混凝土防冻剂3术语和定义下列术语和定义适用于本文件。高性能混凝土highperformanceconcrete以建设工程设计、施工和使用对混凝土性能特定要求为总体目标，选用优质常规原材料，合理掺加外加剂和矿物掺合料
5、，采用较低水胶比并优化配合比，通过预拌和绿色生产方式以及严格的施工措施，制成具有优异的拌合物性能、力学性能、耐久性能和长期性能的混凝土。I3.2特制品高性能混凝土符合高性能混凝土技术要求的轻骨料混凝土、高强混凝土、自密实混凝土、纤维混凝土和重混凝土。3.3常规品高性能混凝土除特制品高性能混凝土之外符合高性能混凝土技术要求并常规使用的混凝土。JGJ/T385-2015,定义2.0.33.4细骨料（砂）粒径小于4.75mm的岩石颗粒，包括天然砂和人工砂。3.5天然砂自然形成的，经人工开采和筛分的粒径小于4.75mm的岩石颗粒，包括河砂、湖砂、山砂、淡化海砂，但不包括软质、风化的岩石颗粒。3.6人工
6、砂包括机制砂和混合砂。3.7机制砂岩石、卵石、矿山尾矿或工业废渣经除土、机械破碎、整形、筛分、粉控等工艺制成的，粒径小于4.75mm的岩石颗粒，但不包括软质、风化的岩石颗粒。3.8混合砂由天然砂与机制砂按一定比例混合而成的砂。3.9粗骨料（石）粒径大于4.75mm的岩石颗粒，包括卵石和碎石。3.10人工砂片状颗粒1.18mm以上的人工砂颗粒中最小一维尺寸小于该颗粒所属相应粒级的平均粒径0.45倍的颗粒。3.11含泥量天然砂和卵石中粒径小于75m的颗粒含量。3.12石粉含量人工砂和碎石中粒径小于75m的颗粒含量。3.13石粉亚甲蓝值用于判定石粉吸附性能的指标。3.14石粉流动度比用于判定石粉对减
7、水剂吸附性能的指标。3.15人工砂（不含石粉）需水量比人工砂（不含石粉）与ISo连续级配标准砂在规定水泥胶砂流动度偏差下的用水量之比，用于综合判定人工砂级配和粒形性能的指标。3.16人工砂（含石粉）需水量比人工砂（含石粉）与ISO连续级配标准砂在规定水泥胶砂流动度偏差下的用水量之比，用于综合判定人工砂级配、粒形和石粉吸附性能的指标。3.17粗骨料不规则颗粒卵石、碎石颗粒最小一维尺寸小于该颗粒所属相应粒级的平均粒径0.5倍的颗粒。4一般规定4.1 高性能混凝土拌合物性能、硬化混凝土的力学性能、长期性能与耐久性能应满足设计要求。4.2 工程所处环境类别与作用等级应按现行国家标准混凝土结构耐久性设计
8、规范GB/T50476确定。4.3 对于有抗裂、防渗等特殊要求的混凝土结构，应进行混凝土结构的裂缝控制专项咨询或论证，并采用实际工程用的原材料及配合比进行必要的试验验证。4.4 当需要加强混凝土裂缝控制时，宜采用比表面积低、放热慢、早期强度发展慢、收缩小的水泥。4.5 宜采用非碱活性骨料。在盐渍土、海水和受除冰盐作用等含碱环境中，高性能混凝土不得采用碱活性骨料；对于非重要结构时，除应采取抑制骨料碱活性措施外，还应在混凝土表面采用隔离措施。预防混凝土碱骨料反应的技术措施应符合现行国家标准预防混凝土碱骨料反应技术规范GB/T50733的规定。4.6 高性能混凝土配合比设计应重视骨料的品质和骨料体系
9、的设计，在满足拌合物性能和施工要求的情况下，宜尽量增加粗骨料用量，设计较低的拌合物工作性。4.7 高性能混凝土的在运输、浇筑过程中严禁加水。4.8 高性能混凝土的评价可按照现行行业标准高性能混凝土评价标准JGJ/T385的规定进行。4.9 轻骨料高性能混凝土应符合现行行业标准轻骨料混凝土技术规程JGJ51的规定。4.10 重骨料高性能混凝土应符合现行国家标准防辐射混凝土GB/T34008与重晶石防辐射混凝土应用技术规范GB/T50557的规定。5性能要求5.1 拌合物性能要求5.1.1 高性能混凝土拌合物应具有良好的和易性，不得离析或泌水，且坍落度、扩展度、坍落度经时损失和凝结时间应满足施工要
10、求。5.1.2 高性能混凝土拌合物坍落度、扩展度等级划分及允许偏差应符合现行国家标准混凝土质量控制标准GB50164的规定。在满足施工工艺要求的前提下，宜尽可能采用较小的坍落度。5.1.3 高性能混凝土拌合物中水溶性氯离子最大含量应符合现行国家标准混凝土质量控制标准GB50164的规定。5.1.4 对于无抗冻要求的一般环境条件,掺用引气型或引气型外加剂高性能混凝土拌合物的含气量应符合现行国家标准混凝土质量控制标准GB50164的规定。5.1.5 特制品的高性能混凝土稠度以及其他性能控制宜符合以下要求：1泵送高强高性能混凝土坍落度控制目标值宜在S5等级中选用，Ih坍落度应无损失，扩展度不宜小于5
11、00mm,倒置坍落度筒排空时间宜控制在5s20s02自密实混凝土扩展度不宜小于60Omm,1h扩展度应无损失；扩展时间T500不宜大于8s；坍落度扩展度与J环扩展度差值不宜大于25mm；离析率不宜大于15%。3泵送钢纤维混凝土坍落度控制目标值宜在S4等级中选用，坍落度经时损失不宜大于20mmh;合成纤维混凝土坍落度控制目标值不宜大于180mm,坍落度经时损失不宜大于30mmh;纤维混凝土拌合物中的纤维应分布均匀，不出现结团现象，钢纤维混凝土拌合物中纤维体积率应符合试验要求。5.1.6 用于预制制品的高性能混凝土拌合物性能还应满足该制品制造工艺的要求。5.2 力学性能要求5.2.1 常规品高性能
12、混凝土强度等级划分高性能混凝土强度等级应按立方体抗压强度标准值（MPa）划分为C30、C35、C40、C45、C50、C55。5.2.2 特制品高性能混凝土强度等级划分5.2.2.1 高强高性能混凝土强度等级应按立方体抗压强度标准值（MPa）划分为C60、C65、C70、C75、C80、C85、C90、C95、ClOOo5.2.2.2 自密实高性能混凝土强度等级应按立方体抗压强度标准值（MPa）划分为C30、C35、C40、C45C50、C55。5钢纤维高性能混凝土强度等级应按立方体抗压强度标准值（MPa）划分为CF35、CF40、CF45CF50、CF55、CF60CF65CF70、CF75
13、、CF80；合成纤维高性能混凝土强度等级应按立方体抗压强度标准值（MPa）划分为C30、C35、C40C45、C50、C55。5.2.3 用于预制制品的高性能混凝土强度等级不应低于C40,轻骨料高性能混凝土除外。5.2.4 强度评定规定高性能混凝土抗压强度的评定应按照现行国家标准混凝土强度检验评定标准GB50107执行。5.3 耐久性能和长期性能要求5.3.1 高性能混凝土耐久性能等级划分5.3.1.1 高性能混凝土的抗冻性能、抗水渗透性能和抗硫酸盐侵蚀性能的等级划分应符合表5的规定。表5高性能混凝土抗冻性能、抗水渗透性能和抗硫酸盐侵蚀性能的等级划分抗冻等级（快冻法）抗冻标号（慢冻法）抗渗等级
14、抗硫酸盐等级F250F350D150P12KS120F300F400D200P12KS150-F400D200KS1505.3.1.2高性能混凝土抗氯离子渗透性能的等级划分应符合下列规定:a）当采用氯离子迁移系数（RCM法）划分高性能混凝土抗氯离子渗透性能等级时,应符合表5的规定，且测试龄期应为84d.表5高性能混凝土抗氯离子渗透性能的等皴划分（RCM法）等级RCM-IIIRCM-IVRCM-V氯离子迁移系数Drcm（RCM法）（10,2m2s）2.5DRCAfV3.01.5WDRCM2.5DRCMV1.5b）当采用电通量划分混凝土抗氯离子渗透性能等级时，应符合表5的规定，且高性能混凝土测试龄
15、期宜为28do当混凝土中水泥混合材与矿物掺合料之和超过胶凝材料用量的50%时，测试龄期可为56d。表5高性能混凝土抗氟离子渗透性能的等级划分（电通法）等级Q-IHQ-IvQ-V电通量QS（C）1000s2000500a1000ft5005.3.13高性能混凝土的抗碳化性能等级划分应符合表5的规定。表5高性能混凝土抗碳化性能的等级划分等级T-IIITIVT-V碳化深度d（mm）IOt150.110dV0.1532一般环境中高性能混凝土的耐久性能要求5.321-般环境中高性能混凝土耐久性能控制要求应按表5.321确定。53.2.1一般环境中的高性能混凝土耐久性能要求环境作用等级控制项目50年100年I-CI-BI-C28d碳化深度（mm）15
