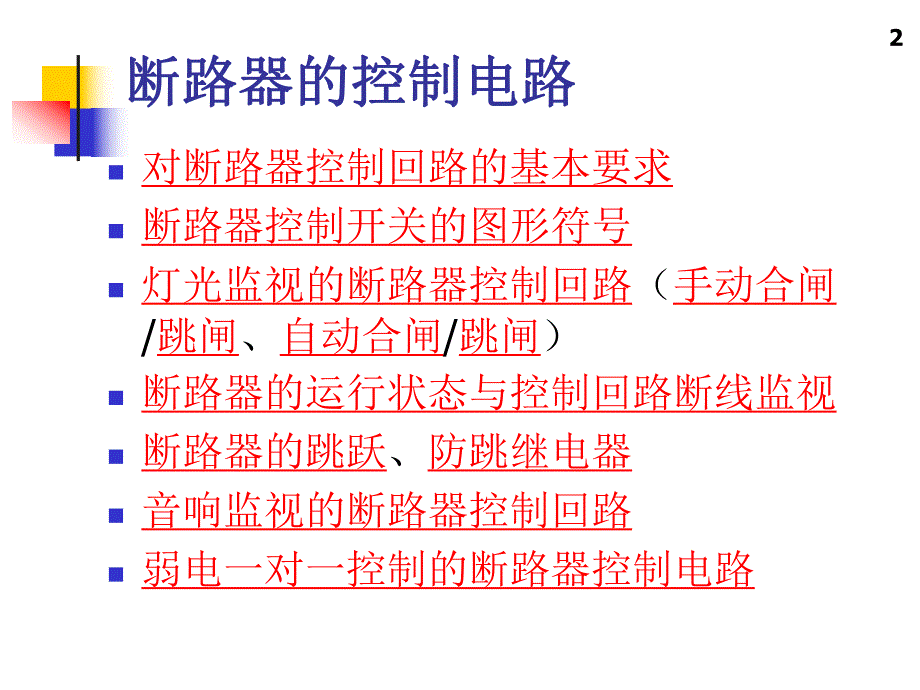

1、2断路器的控制电路断路器的控制电路n对断路器控制回路的基本要求n断路器控制开关的图形符号n灯光监视的断路器控制回路(手动合闸/跳闸、自动合闸/跳闸)n断路器的运行状态与控制回路断线监视n断路器的跳跃、防跳继电器n音响监视的断路器控制回路n弱电一对一控制的断路器控制电路3对断路器控制回路的基本要求 1分、合闸的操作应在短时间内完成分、合闸的操作应在短时间内完成。由于。由于YC、YT都是按短时通过工作都是按短时通过工作电流设计的,因此分、合断路器后应立即自动断开分、合闸线圈回路,电流设计的,因此分、合断路器后应立即自动断开分、合闸线圈回路,以免烧坏线圈;以免烧坏线圈;2合、跳闸电流脉冲一般应直接作

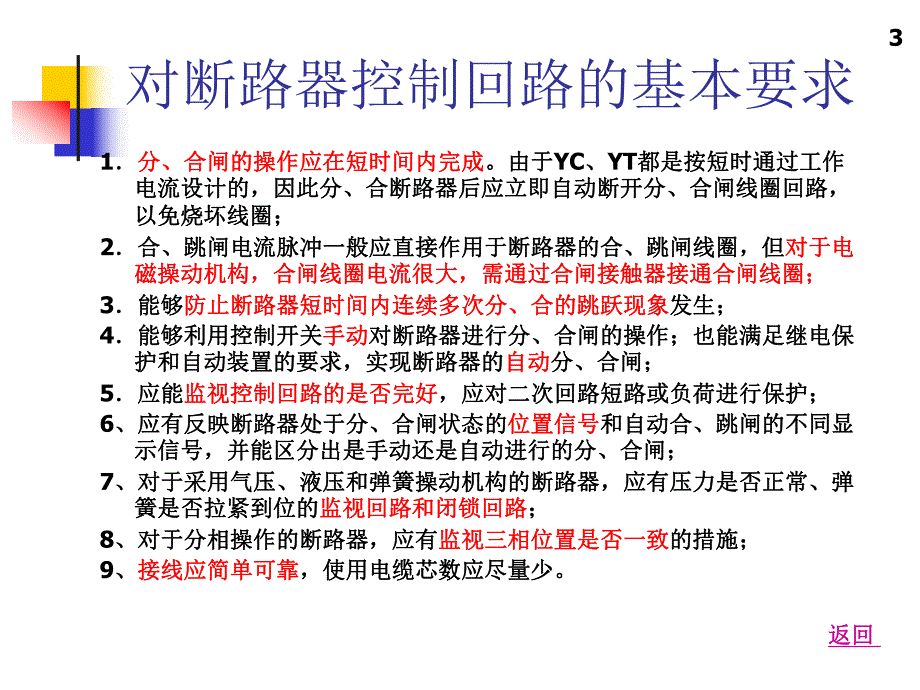

2、用于断路器的合、跳闸线圈,但合、跳闸电流脉冲一般应直接作用于断路器的合、跳闸线圈,但对于电对于电磁操动机构,合闸线圈电流很大,需通过合闸接触器接通合闸线圈;磁操动机构,合闸线圈电流很大,需通过合闸接触器接通合闸线圈;3能够能够防止断路器短时间内连续多次分、合的跳跃现象防止断路器短时间内连续多次分、合的跳跃现象发生;发生;4能够利用控制开关能够利用控制开关手动手动对断路器进行分、合闸的操作;也能满足继电保对断路器进行分、合闸的操作;也能满足继电保护和自动装置的要求,实现断路器的护和自动装置的要求,实现断路器的自动自动分、合闸;分、合闸;5应能应能监视控制回路的是否完好监视控制回路的是否完好,应对

3、二次回路短路或负荷进行保护;,应对二次回路短路或负荷进行保护;6、应有反映断路器处于分、合闸状态的、应有反映断路器处于分、合闸状态的位置信号位置信号和自动合、跳闸的不同显和自动合、跳闸的不同显示信号,并能区分出是手动还是自动进行的分、合闸;示信号,并能区分出是手动还是自动进行的分、合闸;7、对于采用气压、液压和弹簧操动机构的断路器,应有压力是否正常、弹、对于采用气压、液压和弹簧操动机构的断路器,应有压力是否正常、弹簧是否拉紧到位的簧是否拉紧到位的监视回路和闭锁回路监视回路和闭锁回路;8、对于分相操作的断路器,应有、对于分相操作的断路器,应有监视三相位置是否一致监视三相位置是否一致的措施;的措施

4、;9、接线应简单可靠接线应简单可靠,使用电缆芯数应尽量少。,使用电缆芯数应尽量少。返回返回 4断路器控制回路的构成 5在断路器的控制电路中表示触点在断路器的控制电路中表示触点通断状况的图形符号,通断状况的图形符号,六条六条垂直虚线垂直虚线表示手柄六个不表示手柄六个不同的操作档位,即同的操作档位,即PC(预备合闸预备合闸)、PT(预备跳闸预备跳闸)、C(合闸合闸)、T(跳闸跳闸)CD(合闸后合闸后)、TD(跳闸后跳闸后),水平线水平线是开关的接线端子引线是开关的接线端子引线 水平线下方的水平线下方的黑点黑点表示该对触表示该对触点在此位置时是闭合的。点在此位置时是闭合的。返回返回 6断路器的合闸电

5、流很大,如电磁式操动机构,其合闸电流可达几十安到几百安,而控制元件和控制回路所能通过的电流往往只有几安,因此需用中间放大元件进行转换。常用合闸接触器去接通合闸回路。7QF.1QF.2QF.3KCF.1KCF.2KCF.3强电一对一控制的灯光强电一对一控制的灯光监视的断路器控制回路监视的断路器控制回路返回返回 8元件nL+L-:控制或合闸小母线n100L(+):闪光小母线n708L:事故音响小母线n700L-:为信号小母线负极nSA:控制开关nKCF:防跳继电器nKM:合闸接触器nYCYT:合、跳闸线圈nQF1 QF2 断路器常闭、常开辅助触点nHG 绿灯 HR 红灯nK1 K2 自动合闸、自动

6、分闸触点1手动合闸 合闸前的起始状态是:QF处于跳闸状态,QF1,QF3接通,QF2断开;SA在“跳闸后”位置(TD),SA(11-10)接通,回路L+FU1 SA(11-10)HG R1 QF1 KM FU2 L-接通,绿灯发平光。预备合闸 将SA手柄顺时针方向旋转90到“预备合闸”位置(PC),SA(9-10)接通,回路100L(+)SA(9-10)HGR1QF1KMFU2L-接通。绿灯发闪光,提醒运行人员核对操作是否正确。合闸 将SA手柄顺时针方向旋转45到“合闸”位置(C),SA(5-8)、SA(16-13)通,回路L+FU1 SA(5-8)QF1KMFU2L-接通。KM加上全电压励磁

7、动作,其常开触点闭合,回路L+FU3KMYCKMFU4L-接通,使YC励磁动作,操动机构使断路器合闸;同时QF1、QF3断开,回路L+FU1SA(16-13)HRR2KCF QF2YTFU2L-接通,红灯亮平光。合闸后 SA“合闸后”位置(CD),此时SA(16-13)仍通,回路L+FU1SA(16-13)HRR2KCF QF2YTFU2L-仍接通,红灯亮平光,表明断路器在合闸位置,同时说明分闸回路完好。返回返回 2手动跳闸 跳闸前的起始状态是:QF处于合闸状态,QF1,QF3断开,QF2接通;SA在“合闸后”位置(CD),SA(16-13)接通,回路L+FU1SA(16-13)HRR2KCF

8、 QF2YTFU2L-接通,红灯亮平光。预备跳闸 将SA手柄逆时针方向旋转90到“预备跳闸”位置(PT),SA(14-13)接通,回路100L(+)SA(14-13)HRR2QF2YTFU2L-接通。红灯发闪光,提醒运行人员核对操作是否正确。跳闸 将SA手柄逆时针方向旋转45到“跳闸”位置(T),SA(6-7)、SA(11-10)接通,回路L+FU1 SA(6-7)QF2YTFU2L-接通。,使YT励磁动作,操动机构使断路器跳闸;同时QF1、QF3闭合,回路L+FU1SA(11-10)HGR1 QF1KMFU2L-接通,绿灯发平光。跳闸后 SA“跳闸后”位置(TD),此时SA(11-10)仍通

9、,回路L+FU1SA(11-10)HGR1 QF1KMFU2L-仍接通,绿灯发平光,表明断路器在跳闸位置,同时说明合闸回路完好。返回返回 3自动合闸 自动合闸前的起始状态是:QF:处于分闸状态,其触点QF1、QF3接通,触点QF2断开;SA:处于“分闸后”位置,其触点10-11,14-15是接通的。自动装置动作,K1闭合,回路L+FU1K1QF1KMFU2L-接通。KM加上全电压励磁动作,其常开触点闭合,合闸回路L+FU3KM1YCKM2FU4L-接通,使YC励磁,操动机构动作使断路器合闸。此时控制开关SA手柄在“分闸后”位置,SA(14-15)是接通的,回路100L(+)SA(14-15)H

10、RR2QF2YTFU2L-接通,红灯发闪光。所以,当控制开关手柄置于“跳闸后”位置,若红灯闪光,则表明断路器已经自动合闸。运行人员应将控制开关运行人员应将控制开关SASA手柄旋转到手柄旋转到“合闸后合闸后”位置,红位置,红灯发平光,恢复到正常运行状态。灯发平光,恢复到正常运行状态。返回返回 4自动跳闸 自动跳闸前的起始状态是:QF处于合闸状态,QF1,QF3断开,QF2接通;SA在“合闸后”位置(CD),若一次系统出现故障,则K2闭合,回路L+FU1K2KCF QF2YTFU2L-接通。断路器自动跳闸,QF1、QF3闭合,手柄在合闸后位置。回路100L(+)SA(9-10)HGR1QF1KMF

11、U2L-接通。绿灯发闪光。同时,SA(1-3)、SA(19-17)闭合,回路708LR3SA(1-3)SA(19-17)QF3700L-接通,发事故音响信号。所以,当控制开关置于“合闸后”(CD)位置,若绿灯闪光,并伴有事故音响信号,说明断路器已经自动跳闸。为了不影响运行人员处理事故,可按下中央事故信号装置中的音响解为了不影响运行人员处理事故,可按下中央事故信号装置中的音响解除按扭,解除音响。但要保留灯光,直到事故处理完毕,再将控制开除按扭,解除音响。但要保留灯光,直到事故处理完毕,再将控制开关关SASA手柄旋转到手柄旋转到“分闸后分闸后”位置,位置,SASA(10-11 10-11)接通,回

12、路)接通,回路L+FU1SAL+FU1SA(10-1110-11)GNR1QF1KMFU2LGNR1QF1KMFU2L接通,绿灯发平接通,绿灯发平光,恢复到正常的分闸后状态。光,恢复到正常的分闸后状态。返回返回 13控制回路完好性的监视控制回路完好性的监视n1、合闸回路监视:绿灯串在合闸回路绿灯串在合闸回路。n1)绿灯亮表示:n断路器在跳闸位置 n合闸回路完好n控制电源完好14n2)绿灯灭可能发生如下情况:n灯泡坏n控制回路电源保险熔断或接触不良n合闸回路有断线:QF辅助接点接触不良;合闸线圈烧坏;SA的11-10触点接触不良15n3)绿灯灭有可能发生的后果(对运行的影响):n断路器不能执行合

13、闸命令,当重合闸动作或自投动作需合此断路器时,因断路器拒动而造成不能继续送电,造成停电范围扩大16跳闸回路监视:红灯串在跳闸回路红灯串在跳闸回路。n1)红灯亮表示:n断路器在合闸位置 n跳闸回路完好n控制电源完好17n2)红灯灭可能发生如下情况:n灯泡坏n跳闸回路有断线:QF常开辅助接点接触不良;跳闸线圈烧坏;SA的16-13触点接触不良n控制回路电源保险熔断或接触不良18n3)红灯灭有可能发生的后果(对运行的影响):n断路器不能执行跳闸命令,当设备发生短路故障,继电保护装置动作将跳开此断路器时,因断路器拒动而造成越级跳开上级电源,造成事故停电范围扩大 19断路器的运行状态与控制回路断线监视

14、一般用一般用SASA手柄的位置,灯光和音响信号进行监视。手柄的位置,灯光和音响信号进行监视。SASA手柄处于水平位置,手柄处于水平位置,HGHG平光,表明断路器处于断开状态,同时说明合平光,表明断路器处于断开状态,同时说明合闸回路完好,如果合闸回路断线或熔断器熔断,闸回路完好,如果合闸回路断线或熔断器熔断,HGHG即会熄灭,需立即处理即会熄灭,需立即处理,否则下一步合闸时将无法进行。但需要说明的是,否则下一步合闸时将无法进行。但需要说明的是HGHG熄灭并不一定都是断熄灭并不一定都是断线,也可能是灯泡坏了或是灯泡被短接。线,也可能是灯泡坏了或是灯泡被短接。SASA手柄处于垂直位置,手柄处于垂直位

15、置,HRHR平光,表明断路器处于合闸状态,同时说明跳平光,表明断路器处于合闸状态,同时说明跳闸回路完好,如果分闸回路断线或熔断器熔断,闸回路完好,如果分闸回路断线或熔断器熔断,HRHR即会熄灭。必须立即处即会熄灭。必须立即处理,否则一旦系统事故时,断路器将不能自动跳闸,会使事故扩大。理,否则一旦系统事故时,断路器将不能自动跳闸,会使事故扩大。SASA手柄处于水平位置,手柄处于水平位置,HRHR闪光,控制屏上闪光,控制屏上“自动投入自动投入”光字牌亮,光字牌亮,表明断路器自动合闸;表明断路器自动合闸;SASA手柄处于垂直位置,手柄处于垂直位置,HGHG闪光,同时中央信号屏上峰鸣器响,表明断路闪光

16、,同时中央信号屏上峰鸣器响,表明断路器事故跳闸。器事故跳闸。SASA手柄处于水平位置,手柄处于水平位置,HRHR闪光,无音响,表明断路器预备分闸;闪光,无音响,表明断路器预备分闸;SASA手柄处于垂直位置,手柄处于垂直位置,HGHG闪光,无音响,表明断路器预备合闸;闪光,无音响,表明断路器预备合闸;闪光装置是根据SA手柄的位置和断路器的实际位置不对应的原则起动的。返回返回 断路器的跳跃n所谓断路器的跳跃现象是指断路器在短时间内发生多次合、分闸的现象。特别是断路器合闸到永久性故障线路上时,SA(5-8)触点接通,使断路器合闸。合闸瞬间,故障反应于继电保护装置,K2闭合使断路器跳闸;此时运行人员仍将手柄维持在“合闸”位置,SA(5-8)仍通,使断路器立即又合上,由于故障仍然存在,接着继电保护装置又使断路器跳闸,如此循环,形成了断路器的跳跃现象,一直到SA手柄弹回,SA(5-8)触点断开为止。返回返回 21 当手动合闸于故障线路上时,保护出口中间继电器触点K2闭合,启动YT自动跳开断路器,同时启动KCF继电器,KCF常闭触点断开,切断合闸接触器线圈回路。使断路器不能合闸。KCF常开触点闭合,

展开阅读全文
