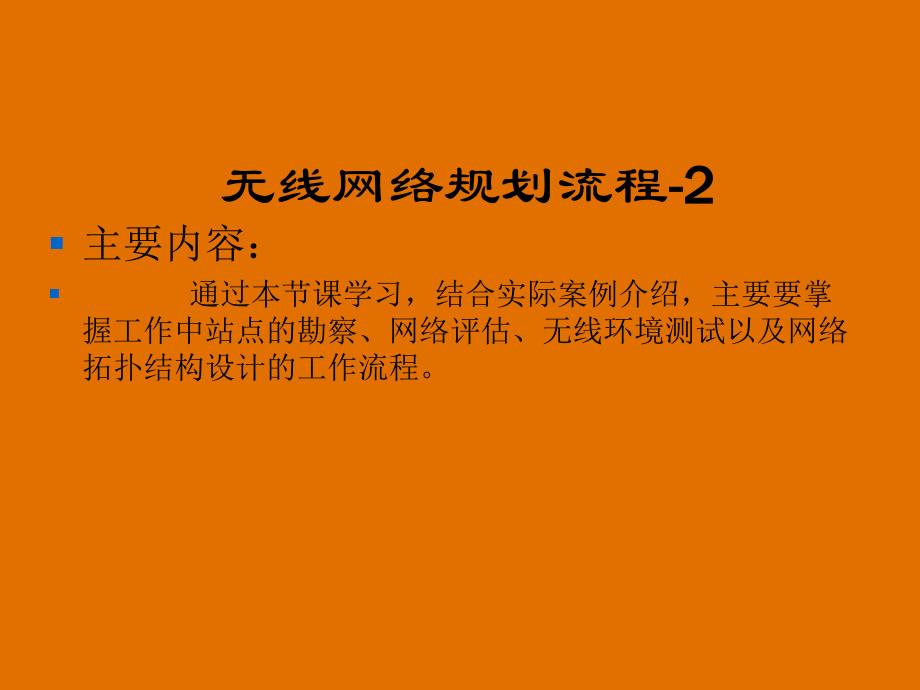

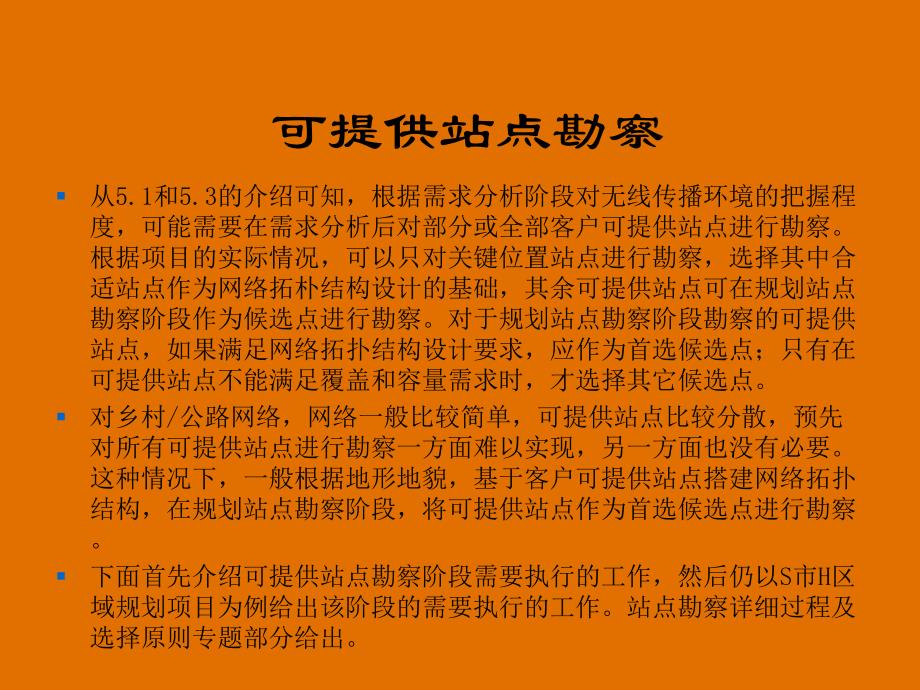

1、第四章无线网络第四章无线网络规划流程规划流程-2-2无线网络规划流程-2 主要内容：通过本节课学习，结合实际案例介绍，主要要掌握工作中站点的勘察、网络评估、无线环境测试以及网络拓扑结构设计的工作流程。可提供站点勘察从5.1和5.3的介绍可知，根据需求分析阶段对无线传播环境的把握程度，可能需要在需求分析后对部分或全部客户可提供站点进行勘察。根据项目的实际情况，可以只对关键位置站点进行勘察，选择其中合适站点作为网络拓朴结构设计的基础，其余可提供站点可在规划站点勘察阶段作为候选点进行勘察。对于规划站点勘察阶段勘察的可提供站点，如果满足网络拓扑结构设计要求，应作为首选候选点；只有在可提供站点不能满足覆
2、盖和容量需求时，才选择其它候选点。对乡村/公路网络，网络一般比较简单，可提供站点比较分散，预先对所有可提供站点进行勘察一方面难以实现，另一方面也没有必要。这种情况下，一般根据地形地貌，基于客户可提供站点搭建网络拓扑结构，在规划站点勘察阶段，将可提供站点作为首选候选点进行勘察。下面首先介绍可提供站点勘察阶段需要执行的工作，然后仍以S市H区域规划项目为例给出该阶段的需要执行的工作。站点勘察详细过程及选择原则专题部分给出。本阶段工作本阶段工作本阶段的工作就是对需求分析阶段得到的可提供站点进行勘察，收集这些站点的高度、经纬度、遮挡情况等信息，以及周围区域的地形地貌信息。本阶段是一个对规划区域无线传播环
3、境详细了解的阶段，可以根据对客户可提供站点的勘察，确定是否进行场强测试，对于需要进行场强测试的情况，根据地形地貌进行测试点的选择。可提供站点勘察的过程如下：1 规划工程师根据对规划区域地形地貌了解情况，对需求分析阶段得到的可提供站点进行筛选，给出需要在本阶段执行勘察的可提供站点；2 分配勘察任务，将所有站点分配给各勘察小组，在地图上标出需要勘察站点的位置；勘察工程师作好勘察前的准备工作；3 勘察工程师准备第二天需要勘察站点的钥匙等资源；4 勘察工程师找到可提供站点，实地勘察，进行照片拍摄，填写可提供站点勘察报告；5 当天勘察任务完成后，勘察工程师提交勘察报告和周围环境照片。可提供站点勘察6 网
4、规工程师根据勘察报告及照片检查每个站点是否满足站点选用原则，不满足要求的站点淘汰，合适站点作为项目候选点，在网络拓朴结构设计阶段根据覆盖容量需求确定是否选用；7 网规工程师根据勘察报告及周围站点分布情况、覆盖区地形地貌特征，给候选站点选择合适的站型及天线，天线选用原则见相关专题8 仿真工程师根据勘察报告、地形地貌及现有模型库资料，给每个站点选择适用模型，对于没有合适模型的地形地貌，在无线环境测试阶段进行场强测试，并进行校模；9 所有站点勘察完成后，填写相应报告，可提供站点勘察阶段结束。可提供站点勘察 案例介绍案例介绍1 根据和H地分公司交流得到的需求信息及实地勘察情况，H地地形环境非常复杂，需
5、要对可提供站点进行勘察。2 为了进一步熟悉横岗的地形地貌，了解可提供站点的情况，同时考虑到客户要求站点尽量选在接入点附近，对所有可提供站点进行勘察。3 勘察工程师对5.3.2给出的所有共19个接入点进行了勘察，提交了相应的勘察报告和照片。4 规划工程师根据勘察报告和照片，进行了审核，其中六约机楼、横岗机楼、镇政府、深坑村、康乐花园、横岗法院和塘坑村委满足要求。5 这些站点都位于城区，根据站点选择规范及天线选用规范，站型选用S111，天线选用65度水平波瓣角，7度垂直波瓣角。6 选择六约机楼、横岗机楼、荷坳派出所进行场强测试，其中前两个用于校正密集区的模型，第三个用于校正一般城区的模型。可提供站
6、点勘察网络评估网络评估为了了解网络状况，规划时针对存在的问题考虑解决方案，有必要对现有网络进行评估。只有在对网络状况不熟悉时才需要。下面首先介绍网络评估阶段需要执行的操作，然后用案例形式介绍本阶段的工作。由于H地项目是新建网络，不需要也无法进行网络评估，给出的是L公司W地网络搬迁时网络评估的案例。详细的参数设置及网络评估的分析处理过程见相应的专题。本阶段工作网络评估的简要过程如图5.5 1所示。本阶段需要执行的工作主要包括：1 确定是否能提供OMC数据，对于搬迁网络，需要协调；确定是否需要进行数据业务方面的评估；2 进行参数设定，参数根据合同约定或客户要求确定，如果合同没有约定且客户没有要求，
7、采用普遍或客户其它分公司常用的参数；这部分参数包括DT(drive test)的测试路线、CQT(call qualty test)的测试点、测试时段负载选择）、呼叫方式等；对数据业务需要确认以何种方式进行测试，如FTP或Iperf；3 确定评估项目和评分标准，如果前面没有给出，需要在这个阶段由客户提供，如果客户不能或不愿意提供，按普遍的标准进行评估打分；网络评估网络评估4 制定计划：包括时间、人员和资源的要求，其中时间安排需要客户确认，根据资源和时间需求，DT、CQT和OMC可以并行执行，也可以串行执行；5 数据采集：根据预先确定的参数，进行DT测试、CQT测试和OMC数据采集：（1）DT测
8、试包括城区DT和主要道路DT，话音业务记录前向接收功率和导频强度、反向发射功率、呼叫次数、呼叫成功参数、被呼成功次数、掉话次数等数据，数据业务记录前反向数据业务速率、SCH误帧率、SCH重传率等数据；（2）CQT测试只在城区重点覆盖区域进行，对选定的测试点进行话音和数据的测试，话音记录前向接收功率、质差通话情况（填写CQT测试表格）等数据，数据业务记录前反向传输速率、呼叫成功率和延时、激活成功率和延时等数据；（3）OMC指标为整个网络的数据，一般包括后台统计全网的呼叫成功率、掉话率、CE利用率等指标，根据客户的考核指标调整；网络评估网络评估6 数据处理：根据规范和前面采集到的数据，得到各评估项
9、目的结果，如话音业务覆盖率、数据业务前反向传输速率等，DT、CQT和OMC分开处理；7 评分：对DT、CQT和OMC数据分别进行评分，由此得到综合得分；8 存在问题分析：根据评估测试的结果，对存在问题的区域进行分析，找出问题的根源，如越区切换导致掉话，遮挡导致某区域覆盖比较差等；9 规划建议：根据评估发现的现有网络问题，给出本期网络建设的建议，解决现有网络问题是本期网络建设的首要目标；10 撰写无线网络评估报告，提交客户确认后，网络评估结束。网络评估网络评估以L公司W市搬迁项目搬迁前的网络评估为例介绍。当时网络为IS-95系统，只有话音业务的评估，网络的相关数据通过和W分公司交流获得；W分公司
10、没有参与评估，呼叫方式、评估项目、评分标准等都由规划工程师确定。评估的具体过程如下：1 参数确定（1）测试范围：城区DT测试范围为W地城区，包括所有比较重要的道路；主要道路DT范围为W市到Y县和W市到L县的公路；CQT测试选点原则为市区主要宾馆、商场、车站、联通营业厅、重要单位、医院等地，共选择千禧酒店、大三峡宾馆、长江大酒店、蜀东宾馆、长城长大酒店、小天鹅商贸城、万州商贸城、新世纪百货万佳商场、新世纪百货山湾店、万州农药市场、万州海康集团、西山车站、国本路车站、三峡学院、三峡医院、万州联通营业厅；OMC指标无法得到，不参与评估；（2）测试时段：采用忙时测试；上午10:0012:30，下午4:
11、307:00;（3）呼叫方式：路测使用周期性呼叫，城区呼叫建立时间、保持时间和间隔时间分别设为10秒、60秒及5秒，主要公路分别设为10秒、30秒和5秒；案例介绍案例介绍（4）评估项目：DT包括覆盖率、呼叫成功率、掉话率和话音质量以前向FER衡量），CQT包括覆盖率、呼叫成功率、掉话率和质差通话率；（5）评分标准：根据L公司通用标准执行。2 执行测试：分为两组，一组负责W市的DT测试和CQT测试，分两天完成，其中CQT测试共发起呼叫100次；另一组负责主要道路的CQT测试，由于两条道路分属不同的方向，也需要两天完成；3 数据处理：测试完成后，根据测试数据，得到各评估项目的指标4 评分：根据评分
12、标准，得到各项目的得分，具体得分如下：（1）城区DT测试，测试结果如表5.5 1所示。案例介绍案例介绍项目覆盖率起呼成功率被呼成功率掉话率FFER得分23331512总分56（2）城区CQT测试，测试结果如表5.5 2所示。（3）W市城区综合得分综合得分=DT得分*60%+CQT得分*40%=67.6（4）W市到Y县DT测试评分，测试结果如表5.5 3所示。W市到L县DT测试评分测试结果如表5.5 4所示。案例介绍案例介绍项目覆盖率呼叫成功率掉话率质差通话率测试结果88.7%100%2.08%0得分10201540总分85项目覆盖率起呼成功率被呼成功率掉话率FFER得分1833104总分38项
13、目覆盖率起呼成功率被呼成功率掉话率FFER得分23103208总分645 问题分析及规划建议W市城区范围比较大，分为以下几个片区，分别进行分析并给出了规划建议：五桥中青山庄区域、龙宝区域、观音岩区域、牌楼区域、西山公园区域、名亨小区区域和中心密集区域；存在比较多的问题包括掉话、FFER偏高、导频覆盖偏弱、前向接收功率覆盖不好、软切换区域过大、站点覆盖范围过大或过小等；针对上面提出的解决措施包括部分小区天线更换为电调、调整部分小区的天线下倾角、增加站点、站点搬迁山上的站点覆盖范围非常大，对其余区域影响很大）、增高天线等；6 提交报告W市C网网络评估报告，解决方案获得了分公司认可，二期建设时综合考
14、虑。案例介绍案例介绍无线环境测试无线环境测试无线环境测试包括频谱扫描和场强测试Field test，也就是常说的电测频谱扫描用于了解系统使用频段是否存在干扰，包括扫描和干扰查找两部分内容，一般只作扫描工作，干扰查找需要由具备相关资质的单位实施。场强测试用于得到能反映无线传播环境特征的无线传播模型，只有确保没有现成可用模型，且网络比较复杂，需要进行仿真的情况下才需要执行场强测试。下面首先介绍频谱扫描和场强测试需要执行的工作，然后以F市450M项目为例给出频谱扫描的执行过程，以H地项目为例介绍场强测试的工作。频谱扫描频谱扫描完整的频谱扫描包括路测和定点测试：路测用于发现哪些区域可能存在干扰，比较粗
15、略；定点测试用于从可能存在干扰的区域中，找出干扰的频段、比较具体的位置或方向、干扰强度等详细信息。频谱扫描（不包括干扰查找）需要执行的工作如下：1 选择测试路线，要求包括规划区域的主要道路；2 执行路测，包括前向频段和反向频段的测试；3 分析路测数据，选择定点测试的测试点；如果路测发现存在干扰，在存在干扰区域选择测试点；对于路测没有发现干扰的区域，每间隔35KM选择一个测试点；4 对选定的测试点执行测试：首先将记录方式设置为频谱实时变化的方式，用八木天线缓慢旋转一周，找出是否存在恒定干扰；然后设置为峰值保持的方式，分方向进行测试；测试过程中，RBW设置为10kHz；5 对测试数据进行分析处理，
16、找出干扰信号，计算是否会对C网系统产生干扰；6 提交频谱扫描报告。无线环境测试无线环境测试 场强测试场强测试一般在需求分析阶段确定是否进行场强测试。场强测试的实现过程如下：1 选择测试站点；测试点周围的地形地貌特征必须能反映无线传播环境的特征；2 针对每个测试点选定测试路线；3 架设设备，设置参数，执行测试，测试范围可以根据测试数据调整，需要一直跑到接收功率不高于110dBm（RBW一般要求不超过30kHz）的区域；4 将测试数据导出，生成校模工具能够处理的文件格式；5 用校模工具校正出符合当前无线传播环境的传播模型。说明：最后一个步骤不属于场强测试的范围，属于测试数据的后续处理。无线环境测试无线环境测试 频谱扫描频谱扫描450M项目频点占用比较多，需要找出相对比较干净的频点，F地项目提出了频谱扫描的要求。下面是F项目频谱扫描的实际操作过程：首先确定测试项目：450M可用泰克的YBT250进行频谱扫描测试，该设备无法连接外接GPS，无法进行路测，本项目只有定点测试；YBT250要满足RBW（分辨率带宽）为10K，每次只能测试2M频谱，这样对每个测试点，上下行各8M频谱需要分8次进行测试
