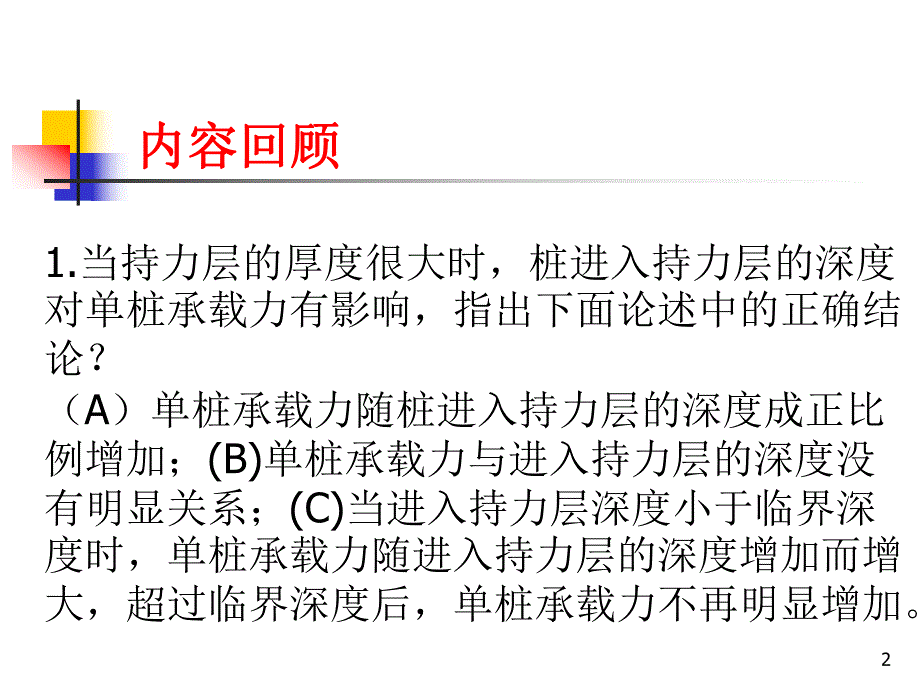

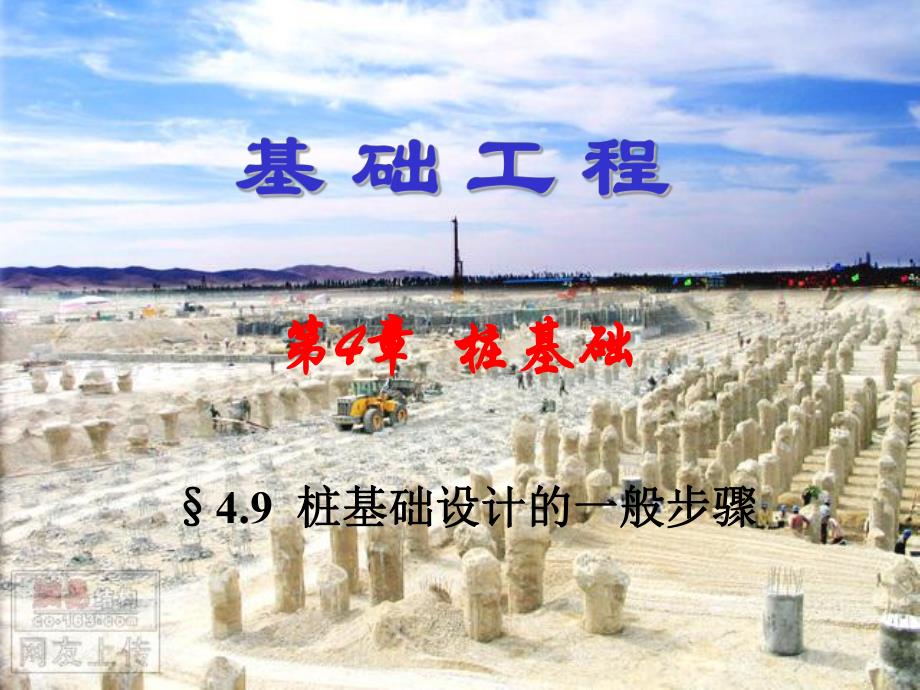

1、1第第4 4章章 桩基础桩基础4.9 桩基础设计的一般步骤桩基础设计的一般步骤2内容回顾内容回顾1.当持力层的厚度很大时,桩进入持力层的深度对单桩承载力有影响,指出下面论述中的正确结论?(A)单桩承载力随桩进入持力层的深度成正比例增加;(B)单桩承载力与进入持力层的深度没有明显关系;(C)当进入持力层深度小于临界深度时,单桩承载力随进入持力层的深度增加而增大,超过临界深度后,单桩承载力不再明显增加。3上一讲内容回顾上一讲内容回顾2.按假想实体深基础进行强度变形验算的桩基是指:(A)桩距小于6d的摩擦桩;(B)桩距小于3d的摩擦桩;(C)端承桩。3.振动沉管成孔灌注桩施工工艺在穿越()土层不适用

2、。(A)碎石土;(B)淤泥质土;(C)粉土;(D)杂填土。4.桩侧摩阻力达到极限值时,对桩土之间的相对位移量与桩端阻力达到极限值时桩端位移量二者进行比较:(A)两者相等;(B)前者小于后者;(C)前者大于后者。5.产生负摩阻力的条件是()。(A)桩周土体相对于桩身有向下位移时;(B)桩周土体相对于桩身有向上位移时;(C)桩周土层产生的沉降与桩沉降相等;(D)桩穿越较厚的砂石土层上一讲内容回顾上一讲内容回顾56.群桩作为整体深基础计算沉降时,深基础等效作用面积如何确定?(A)按群桩外围桩中心点连线围成的 面积计算;(B)按桩基外围桩外包线所围成的面 积计算;(C)按桩承台投影面积计算。上一讲内容

3、回顾上一讲内容回顾n7.在竖向极限荷载作用下,桩顶荷载的全部或绝大部分由端阻力承担,桩侧阻力小到可忽略不计的桩,称为()。n(A)摩擦桩;(B)摩擦型桩;(C)端承型桩;(D)端承桩。n8.竖向抗压桩的设计,不进行()计算(验算)。n(A)群桩竖向承载力;(B)软弱下卧层承载力;(C)桩身抗裂;(D)桩基沉降。7n9.摩擦型桩布桩时,最小桩距为3d,是为了()。n(A)减小承台尺寸;(B)施工方便;(C)减小桩的侧阻叠力效应;(D)满足承台平面的构造要求。n10.某桩基工程总桩数为198根,采用静载荷试验确定其单桩竖向承载力的特征值,同一条件下的试桩数量应为()根。n(A)3;(B)2;(C)

4、1;(D)条件不足,无法确定。8n11.属非挤土桩的是()。n(A)钢筋混凝土预制桩;(B)预应力钢筋混凝土预制桩;(C)钻孔灌注桩;(D)沉管灌注桩。9内容回顾内容回顾n12.桩顶嵌入承台的长度,对中等直径桩不宜小于(),对大直径桩不宜小于()。n(1)100mm;(2)50mm;(3)70mm;(4)150mm。n13.桩的间距(中心距)一般采用()倍桩径。n(1)34倍;(2)1倍;(3)2倍;(4)6倍。n14.桩基承台发生冲切的原因是()。n(1)底板配筋不足;(2)承台的有效高度不足;(3)钢筋保护层不足;(4)承台平面尺寸过大。10内容回顾内容回顾n15.柱对承台的冲切计算,冲切

5、锥体计算截面应取()至相应桩顶内边缘连线n(A)柱边或承台变阶处;(B)桩中心点;(C)承台顶面中心点;(D)柱边n16.桩基承台的宽度与()无关n(A)承台混凝土强度;(B)构造要求最小宽度;(C)边桩至承台边缘的距离;(D)桩的平面布置形式。11本讲内容本讲内容4.9 桩基础设计的一般步骤桩基础设计的一般步骤12n1.必要的资料准备必要的资料准备n2.选定桩型,确定单桩竖向及水平承载力选定桩型,确定单桩竖向及水平承载力;n3.桩的平面布置及承载力验算;桩的平面布置及承载力验算;n4.桩身结构设计桩身结构设计;n5.承台截面及配筋计算承台截面及配筋计算n6.绘图绘图4.9 桩基础设计的一般步

6、骤桩基础设计的一般步骤13n桩基设计前必须具备的资料主要有:n建筑物类型及其规模n岩土工程勘察报告n施工机具和技术条件、环境条件、当地桩基工程经验等 4.9.1 必要的资料准备必要的资料准备144.9.2 选定桩型,确定单桩承载力选定桩型,确定单桩承载力n1桩的类型、截面和桩长的选择n应根据结构类型及层数、荷载情况、地层条件和施工能力等,合理地选择桩的类别(预制桩或灌注桩)、桩的截面尺寸和长度、桩端持力层等n场地的地层条件、各类型桩的成桩工艺和适用范围,是桩类选择应考虑的主要因素154.9.2 选定桩型,确定单桩竖向及水平承载力选定桩型,确定单桩竖向及水平承载力桩的类型和几何尺寸确定之后,应初

7、步确定承台底面标高。桩顶标高和持力层确定后,根据荷载情况和布桩情况反复调整确定合理单桩竖向及水平承载力。2确定单桩竖向及水平承载力 164.9.3 桩的平面布置及承载力验算1.桩的根数2.桩顶作用效应计算桩顶作用效应计算(1)中心荷载作用下:a476kkFGnR477kkkFGnQ17(2)偏心荷载作用下:22ykikkxkiikjjMxFGMyQnyx(4-78)479kikHHn18桩基竖向承载力验算maxEkEkmax4801.24814831.5484kkRRRR轴心荷载:改偏心荷载需同时满足:改考虑地震作用时:轴心荷载:改偏心荷载需同时满足:改QQQQ 1.25193.桩基软弱下卧层

8、验算(补)n当桩端平面以下受力层范围内存在低于持力层承载力1/3的软弱下卧层时,应验算软弱下卧层的承载力。Lt硬持力层软弱下卧层AooA+2ttgZ5.4.1 1zmazzf00003 25.4.1 222kksik izFGABq lAt tgBt tgLt硬持力层软弱下卧层AooA+2ttgZ21nm软弱层顶面以上各土层重度(地下水位以下取浮重度)按厚度加权平均值;nt硬持力层厚度;nfaz软弱下卧层经深度Z修正的地基承载力特征值;nA0、B0桩群外缘矩形底面的长、短边边长;n 桩端硬持力层压力扩散角,按表5.4.1取值2223应进行沉降验算的桩基:1.地基基础设计等级为甲级的建筑物桩基;

9、2.体型复杂、荷载不均匀或桩端以下存在软弱土层的设计等级为乙级的建筑物桩基。4.桩基沉降验算244.9.4 桩身结构设计(补)n钢筋混凝土轴心受压桩正截面受压承载力应符合下列规定:n1.当桩顶以下5d范围的桩身螺旋式箍筋间距不大于100mm时:ccpsNf Accpss0.9yNf Af A2.当桩身配筋不符合上述规定时n式中:N荷载效应基本组合下的桩顶轴向压力设计值;nc基桩成桩工艺系数;nfc混凝土轴心抗压强度设计值,n fy纵向主筋抗压强度设计值;nAs纵向主筋截面面积。n基桩成桩工艺系数c应按下列规定取值:n混凝土预制桩、预应力混凝土空心桩:c=0.85;n干作业非挤土灌注桩:c=0.

10、90;n泥浆护璧和套管护壁非挤土灌注桩、部分挤土灌注桩、挤土灌注桩:c 0.70.8;n软土地区挤土灌注桩:c 0.6。26基桩构造n灌注桩应按下列规定配筋:n1、配筋率:当桩身直径为3002000mm时,正截面配筋率可取0.650.2%。n2、配筋长度:1)端承型桩应沿桩身通长配筋;2)摩擦型灌注桩配筋长度不应小于2/3桩长。n3、对于受水平荷载的桩,主筋不应小于812;对于抗压和抗拔桩,主筋不应少于6 10;纵向主筋应沿桩身周边均匀布置,其净距不应小于60mm。27n4、箍筋应采用螺旋式,直径不应小于6mm,间距宜为200300mm;受水平荷载较大的桩基、承受水平地震作用的桩及考虑主筋作用计算桩身受压承载力时,桩顶以下5d范围箍筋应加密,间距不应大于100mm;钢筋笼长度超过4m时,应每隔2m设一道直径不小于12mm的焊接加劲箍筋。n5、桩身混凝土强度等级不得小于C25,灌注桩主筋的混凝土保护层厚度不应小于35mm,水下灌注桩的主筋混凝土保护层厚度不得小于50mm。28桩基抗拔计算(补)n同抗压摩擦桩计算,摩擦系数为qsi(1,见桩基规范)294.9.5 桩的质量检测n开挖检查n抽芯法n动测法n静载试验1,不少于3根,动测不少于2030小应变动测法31小 结 掌握桩基础设计的一般步骤并熟练计算
