《第4章路面基层检测名师编辑PPT课件.ppt》由会员分享，可在线阅读，更多相关《第4章路面基层检测名师编辑PPT课件.ppt（55页珍藏版）》请在第壹文秘上搜索。

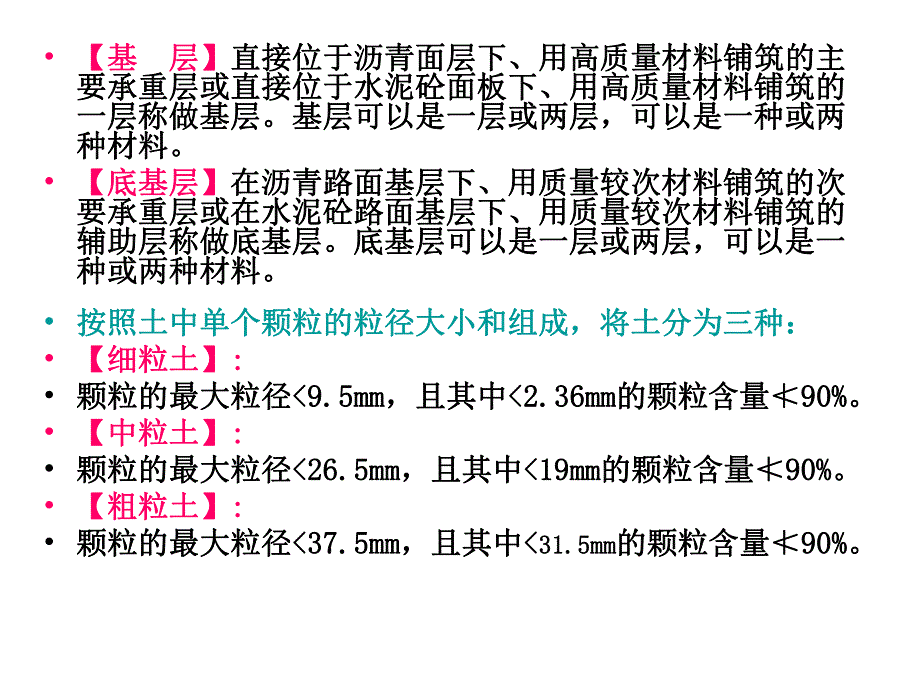

1、第第4 4章章 路面基层底基层试验检测路面基层底基层试验检测【基【基 层】层】直接位于沥青面层下、用高质量材料铺筑的主直接位于沥青面层下、用高质量材料铺筑的主要承重层或直接位于水泥砼面板下、用高质量材料铺筑的要承重层或直接位于水泥砼面板下、用高质量材料铺筑的一层称做基层。基层可以是一层或两层，可以是一种或两一层称做基层。基层可以是一层或两层，可以是一种或两种材料。种材料。【底基层】【底基层】在沥青路面基层下、用质量较次材料铺筑的次在沥青路面基层下、用质量较次材料铺筑的次要承重层或在水泥砼路面基层下、用质量较次材料铺筑的要承重层或在水泥砼路面基层下、用质量较次材料铺筑的辅助层称做底基层。底基层可

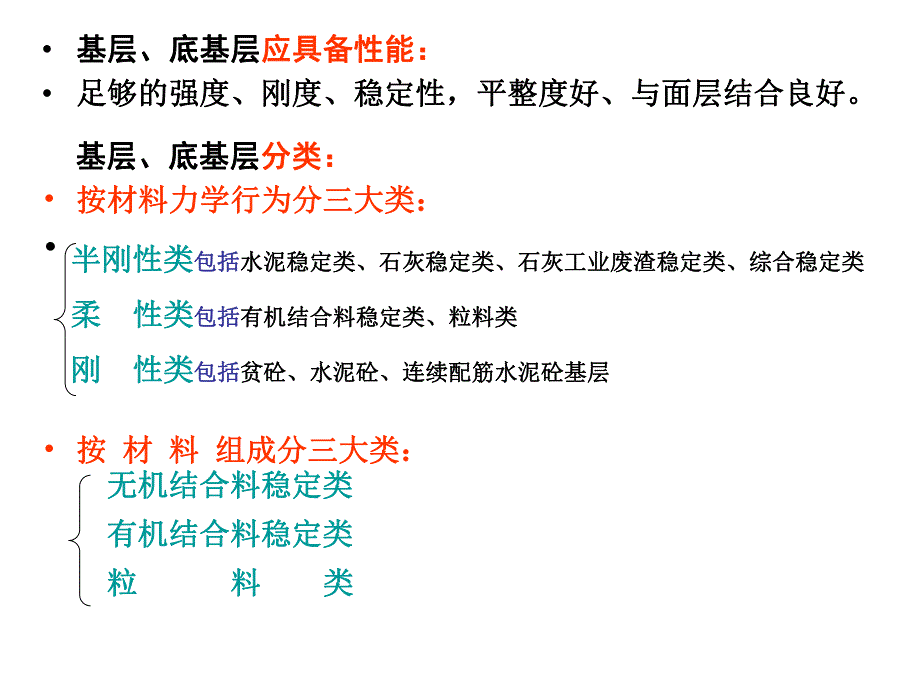

2、以是一层或两层，可以是一辅助层称做底基层。底基层可以是一层或两层，可以是一种或两种材料。种或两种材料。按照土中单个颗粒的粒径大小和组成，将土分为三种：按照土中单个颗粒的粒径大小和组成，将土分为三种：【细粒土】【细粒土】:颗粒的最大粒径颗粒的最大粒径9.5mm9.5mm，且其中，且其中2.36mm2.36mm的颗粒含量的颗粒含量90%90%。【中粒土】【中粒土】:颗粒的最大粒径颗粒的最大粒径26.5mm26.5mm，且其中，且其中19mm19mm的颗粒含量的颗粒含量90%90%。【粗粒土】【粗粒土】:颗粒的最大粒径颗粒的最大粒径37.5mm37.5mm，且其中，且其中 55，液限，液限4040，
3、塑性指数，塑性指数1717。(实际工作中，宜选用实际工作中，宜选用均匀系数均匀系数1010，塑性指数，塑性指数121717的土，宜用石灰稳定，或用水泥石灰综合稳定。的土，宜用石灰稳定，或用水泥石灰综合稳定。有机质含量超过有机质含量超过2%2%的土，必须先用石灰进行处理，闷料一夜后再用水泥的土，必须先用石灰进行处理，闷料一夜后再用水泥稳定。稳定。硫酸盐含量超过硫酸盐含量超过0.25%0.25%的土，不应用水泥稳定。的土，不应用水泥稳定。.集料压碎值要求：集料压碎值要求：二级及二级以下公路：基层二级及二级以下公路：基层35%35%；底基层；底基层40%40%；高速公路、一级公路：基层、底基层高速公
4、路、一级公路：基层、底基层30%30%。.集料的级配要求：集料的级配要求：最大粒径和颗粒组成应满足规范要求。最大粒径和颗粒组成应满足规范要求。根据集料级配，稳定类混合料的结构组成分二种类型：根据集料级配，稳定类混合料的结构组成分二种类型：骨架密实型骨架密实型:适于高速公路适于高速公路 、一级公路基层或上基层。、一级公路基层或上基层。悬浮密实型悬浮密实型:适于各级公路基层、底基层。适于各级公路基层、底基层。2).石灰稳定土对土的要求：石灰稳定土对土的要求：.细粒土要求：细粒土要求：塑性指数在塑性指数在15-2015-20的粘性土及含有一定数量粘性土的中粒土、粗粒土的粘性土及含有一定数量粘性土的中
5、粒土、粗粒土均均适宜用石灰稳定适宜用石灰稳定。用石灰稳定不含粘性土或无塑性指数的级配砂砾、级配碎石和未筛分碎用石灰稳定不含粘性土或无塑性指数的级配砂砾、级配碎石和未筛分碎石时，应添加石时，应添加15%15%左右的粘性土。左右的粘性土。塑性指数在塑性指数在1515以上的粘性土用石灰和水泥综合稳定。以上的粘性土用石灰和水泥综合稳定。塑性指数在塑性指数在1010以下的亚砂土和砂土用水泥稳定。以下的亚砂土和砂土用水泥稳定。硫酸盐含量超过硫酸盐含量超过0.8%0.8%的土和有机质含量超过的土和有机质含量超过10%10%的土，不宜用石灰稳定。的土，不宜用石灰稳定。.集料压碎值要求：集料压碎值要求：一般公路
6、的底基层一般公路的底基层40%40%；高速公路和一级公路的底基层、二级以下公路基层高速公路和一级公路的底基层、二级以下公路基层35%35%；二级公路的基层二级公路的基层30%30%。3).3).石灰工业废渣稳定土对土的要求：石灰工业废渣稳定土对土的要求：.细粒土：细粒土：宜采用塑性指数为宜采用塑性指数为12-2012-20的粘性土（亚粘土），有机质含的粘性土（亚粘土），有机质含量超过量超过10%10%的土的土不宜选用不宜选用；.集集 料：料：级级 配：配：最大颗粒和颗粒组成应满足规范要求；最大颗粒和颗粒组成应满足规范要求；压碎值：压碎值：集料压碎值要求同水泥稳定土。集料压碎值要求同水泥稳定土。
7、2.2.水水 泥泥 6种通用水泥均可使用，种通用水泥均可使用，P.C32.5应用较多。应用较多。水泥选用注意两点：水泥选用注意两点：选用初凝、终凝时间较长的水泥，选用初凝、终凝时间较长的水泥，快硬水泥、早强水泥以及已受潮变质的水泥不应使用；快硬水泥、早强水泥以及已受潮变质的水泥不应使用；选用强度等级较低的水泥。选用强度等级较低的水泥。3.3.石石 灰灰 石灰质量等级石灰质量等级级以上级以上。尽量缩短石灰存放时间，若需存放时间较长时，应采取覆尽量缩短石灰存放时间，若需存放时间较长时，应采取覆盖封存措施，妥善保管。盖封存措施，妥善保管。对于高速公路和一级公路，宜采用对于高速公路和一级公路，宜采用磨
8、细生石灰粉磨细生石灰粉。4.4.粉煤灰粉煤灰 粉煤灰中粉煤灰中SiO2、Al2O3、Fe2O3的总含量的总含量70%，烧失量烧失量 20%；比表面积比表面积2500cm2/g。干粉煤灰和湿粉煤灰均可使用。干粉煤灰和湿粉煤灰均可使用。使用时，应将凝固的粉煤灰块打碎或过筛，同时清除有害杂质。使用时，应将凝固的粉煤灰块打碎或过筛，同时清除有害杂质。5.5.煤煤 渣渣 煤渣煤渣主要成分主要成分是是SiO2、Al2O3，松干密度在松干密度在700-1100之间。之间。最大粒径不应最大粒径不应30mm，颗粒组成宜有一定级配，且不含，颗粒组成宜有一定级配，且不含杂质。杂质。水泥稳定碎石基层施工水泥稳定碎石基
9、层施工4.1 4.1 无机结合料稳定土的击实试验无机结合料稳定土的击实试验 一、目的和适用范围一、目的和适用范围 在规定的试筒内，对水泥稳定土（在规定的试筒内，对水泥稳定土（在水泥水化前在水泥水化前）、石）、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量以绘制稳定土的含水量-干密度关系曲线，从而确定其干密度关系曲线，从而确定其最最佳含水量佳含水量和和最大干密度最大干密度。试验集料的最大粒径宜控制在试验集料的最大粒径宜控制在25mm25mm以内，最大不得超过以内，最大不得超过40mm40mm（圆孔筛）。（圆孔筛）。试验方
10、法类别：分甲、乙、丙三类，见表试验方法类别：分甲、乙、丙三类，见表4-14-1。二、仪器设备、二、仪器设备、试样准备、试验步骤试样准备、试验步骤 与与土工击实土工击实相近相近 三、试验注意事项三、试验注意事项 1 1三类试验方法的单位击实功相同，主要依据集料最大三类试验方法的单位击实功相同，主要依据集料最大 粒径不同选用。甲、乙类适于中、细粒土，丙类适于粗粒径不同选用。甲、乙类适于中、细粒土，丙类适于粗粒土。粒土。2.2.备料时，土团捣碎到能通过备料时，土团捣碎到能通过5mm5mm筛。并注意不使粒料的筛。并注意不使粒料的 单个颗粒破碎或不使其破碎程度超过施工中拌合机械的破单个颗粒破碎或不使其破
11、碎程度超过施工中拌合机械的破碎率。碎率。如试料是细粒土，将已捣碎的具有代表性的土过如试料是细粒土，将已捣碎的具有代表性的土过5mm筛备筛备用（用甲法或乙法做试验）；用（用甲法或乙法做试验）；如果材料中存在超尺寸颗粒，应按如下办法处理：如果材料中存在超尺寸颗粒，应按如下办法处理：如试料中有如试料中有5mm5mm的颗粒，则先将试料过的颗粒，则先将试料过25mm25mm的筛，如的筛，如25mm25mm颗粒含量颗粒含量20%20%，则，则过筛料过筛料留作备用留作备用（用甲法或乙法做试验）；（用甲法或乙法做试验）；如试料中粒径如试料中粒径25mm25mm的颗粒含量过多，则将的颗粒含量过多，则将试料过试料
12、过40mm40mm的筛的筛备用备用（用丙法试验）。（用丙法试验）。每次筛分后，均应记录超尺寸颗粒的百分率。每次筛分后，均应记录超尺寸颗粒的百分率。3.3.先将集料（土）按预定含水量备样、闷料。先将集料（土）按预定含水量备样、闷料。再将所需的再将所需的 稳定剂稳定剂加到浸润后的试料中、拌匀。加到浸润后的试料中、拌匀。加有水泥的试样拌合后应在加有水泥的试样拌合后应在1h1h内完成击实试验，拌合后超内完成击实试验，拌合后超过过1h1h的试样应予作废的试样应予作废（石灰稳定土、石灰粉煤灰稳定土除（石灰稳定土、石灰粉煤灰稳定土除外）。外）。4.4.试样击实后，试样击实后，试样超出试筒顶的高度不得试样超出
13、试筒顶的高度不得6mm6mm，超出高度过大的试件应该作废。超出高度过大的试件应该作废。5.5.测试样含水率时，测试样含水率时，烘箱温度应事先调整到烘箱温度应事先调整到110110左右左右，以使放入的试样能立即在以使放入的试样能立即在105-110105-110的温度下烘干。的温度下烘干。6.6.凡已用过的凡已用过的混合料试样，一律不再重复使用混合料试样，一律不再重复使用。7.7.结果整理结果整理：最大干密度最大干密度用两位小数表示用两位小数表示(g/cm(g/cm3 3)。最佳含水量最佳含水量12%,12%,用整数表示用整数表示（即（即精确到精确到1%1%）;最佳含水量最佳含水量为为6-12%
14、,6-12%,则用则用1 1位小数表示位小数表示（即（即精确到精确到0.5%0.5%）;最佳含水量最佳含水量6%6%，则取则取1 1位小数位小数,并用偶数表示并用偶数表示（即（即精确到精确到0.2%0.2%）。）。8.8.超尺寸颗粒的校正：超尺寸颗粒的校正：当试样中超尺寸颗粒含量当试样中超尺寸颗粒含量5%5%时，不进行校正。时，不进行校正。当试样中超尺寸颗粒含量为当试样中超尺寸颗粒含量为5-30%5-30%时，须进行时，须进行最佳含水量、最最佳含水量、最大干密度大干密度校正。校正。9.9.精密度或允许误差：精密度或允许误差：应做应做2 2次平行试验。次平行试验。2 2次平行试验次平行试验最大干
15、密度最大干密度的差值：的差值：稳定细粒土稳定细粒土0.05g/cm0.05g/cm3 3，稳定中粒土和粗粒土稳定中粒土和粗粒土0.08g/cm0.08g/cm3 3。2 2次平行试验次平行试验最佳含水量最佳含水量的差值：的差值：最佳含水量最佳含水量10%10%10%时，时，1.0%1.0%。4.2 4.2 无机结合料稳定土的组成设计无机结合料稳定土的组成设计 无机结合料稳定土的组成设计无机结合料稳定土的组成设计是是根据根据强度标准强度标准，通过试验通过试验选取选取合适的原材料合适的原材料，确定确定结合料的合适结合料的合适剂量剂量，并，并确定确定混合料的混合料的最佳含水量最佳含水量和和最大干密度
16、最大干密度。一、设计标准一、设计标准 现行规范规定：现行规范规定：采用采用指标作为无机结合料稳定类指标作为无机结合料稳定类材料的设计标准。材料的设计标准。二、原材料试验二、原材料试验 1.1.施工前，应进行各种施工前，应进行各种原材料原材料及及稳定剂稳定剂的物理力学性质检验。的物理力学性质检验。要求其要求其质量合格质量合格。主要检测项目包括：主要检测项目包括：1 1）颗粒分析试验颗粒分析试验:要求级配合格。要求级配合格。2 2）液限、塑限、塑性指数试验；）液限、塑限、塑性指数试验；3 3）相对密度试验；）相对密度试验；4 4）击实试验；）击实试验；5 5）集料压碎值试验集料压碎值试验；6 6）有机质含量试验（必要时做）；）有机质含量试验（必要时做）；7 7）硫酸盐含量试验（必要时做）；）硫酸盐含量试验（必要时做）；8 8）稳定剂试验）稳定剂试验：水泥水泥主要检验凝结时间、强度等级；主要检验凝结时间、强度等级；石灰、粉煤灰石灰、粉煤灰主要检验有效成分含量。主要检验有效成分含量。2.2.对级配不良的对级配不良的碎石、碎石土、砂砾、砂砾土、砂碎石、碎石土、砂砾、砂砾土、砂等，宜改等，宜改善其
