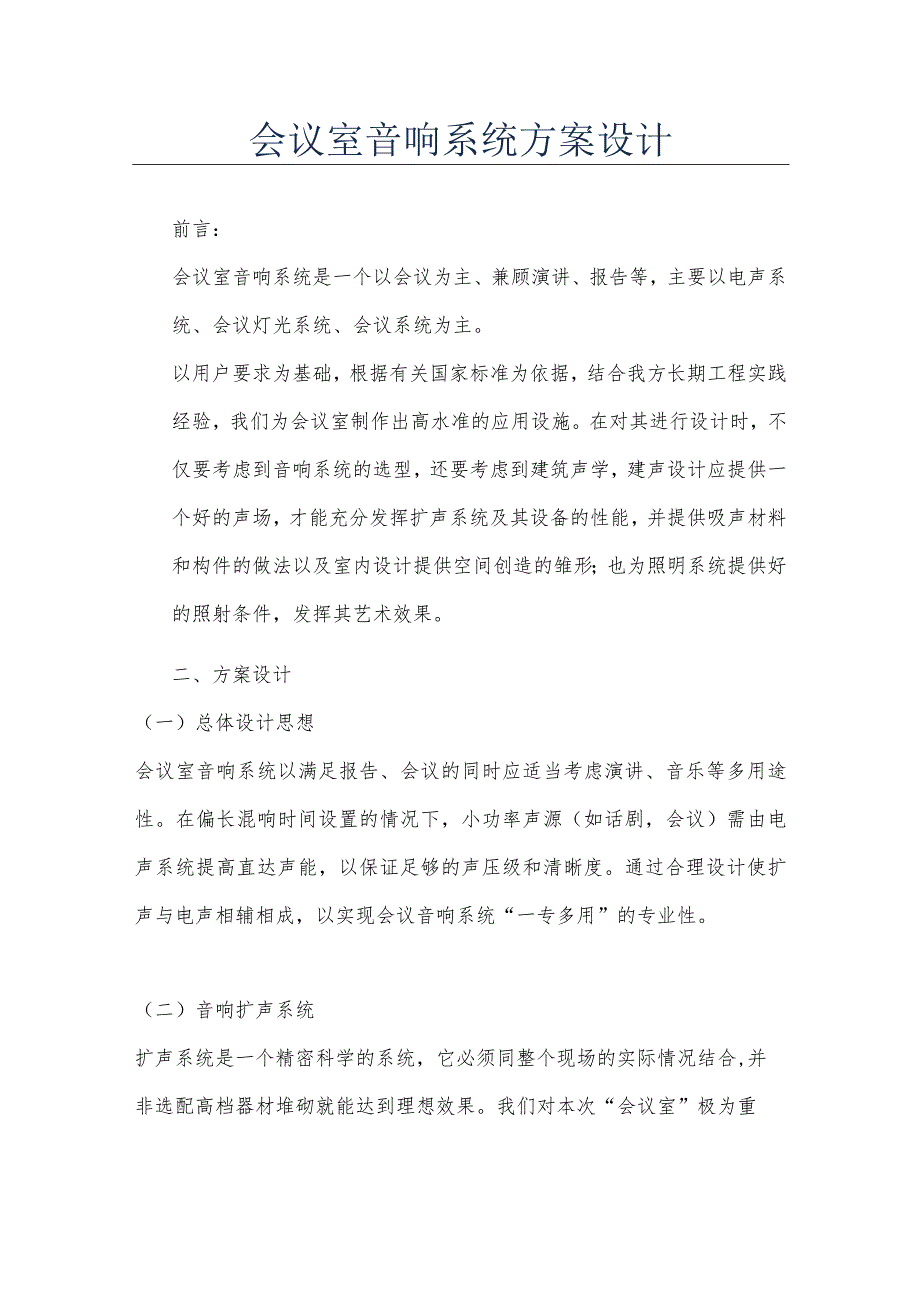

1、会议室音响系统方案设计前言:会议室音响系统是一个以会议为主、兼顾演讲、报告等,主要以电声系统、会议灯光系统、会议系统为主。以用户要求为基础,根据有关国家标准为依据,结合我方长期工程实践经验,我们为会议室制作出高水准的应用设施。在对其进行设计时,不仅要考虑到音响系统的选型,还要考虑到建筑声学,建声设计应提供一个好的声场,才能充分发挥扩声系统及其设备的性能,并提供吸声材料和构件的做法以及室内设计提供空间创造的雏形;也为照明系统提供好的照射条件,发挥其艺术效果。二、方案设计(一)总体设计思想会议室音响系统以满足报告、会议的同时应适当考虑演讲、音乐等多用途性。在偏长混响时间设置的情况下,小功率声源(如

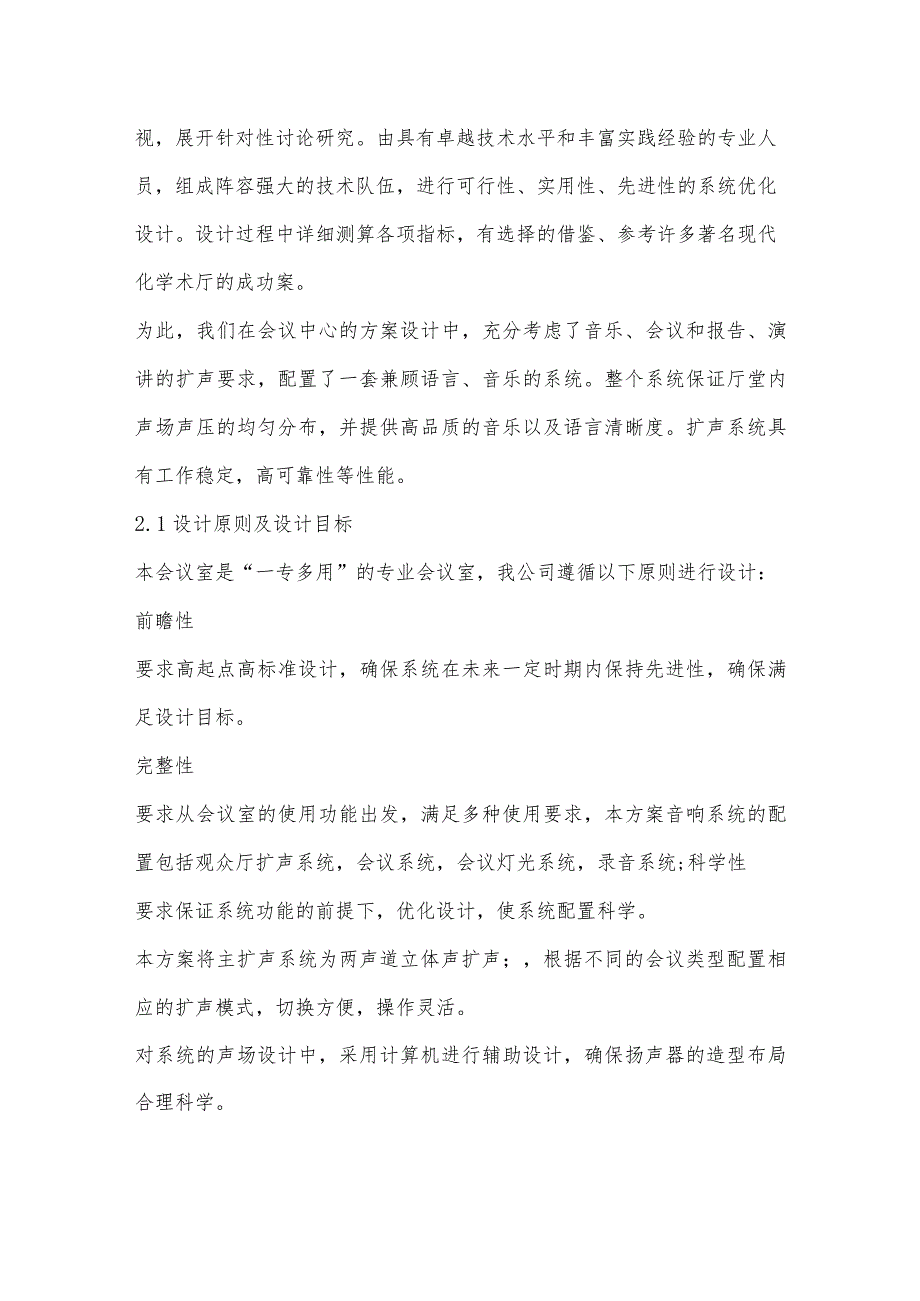

2、话剧,会议)需由电声系统提高直达声能,以保证足够的声压级和清晰度。通过合理设计使扩声与电声相辅相成,以实现会议音响系统“一专多用”的专业性。(二)音响扩声系统扩声系统是一个精密科学的系统,它必须同整个现场的实际情况结合,并非选配高档器材堆砌就能达到理想效果。我们对本次“会议室”极为重视,展开针对性讨论研究。由具有卓越技术水平和丰富实践经验的专业人员,组成阵容强大的技术队伍,进行可行性、实用性、先进性的系统优化设计。设计过程中详细测算各项指标,有选择的借鉴、参考许多著名现代化学术厅的成功案。为此,我们在会议中心的方案设计中,充分考虑了音乐、会议和报告、演讲的扩声要求,配置了一套兼顾语言、音乐的系
3、统。整个系统保证厅堂内声场声压的均匀分布,并提供高品质的音乐以及语言清晰度。扩声系统具有工作稳定,高可靠性等性能。2.1设计原则及设计目标本会议室是“一专多用”的专业会议室,我公司遵循以下原则进行设计:前瞻性要求高起点高标准设计,确保系统在未来一定时期内保持先进性,确保满足设计目标。完整性要求从会议室的使用功能出发,满足多种使用要求,本方案音响系统的配置包括观众厅扩声系统,会议系统,会议灯光系统,录音系统;科学性要求保证系统功能的前提下,优化设计,使系统配置科学。本方案将主扩声系统为两声道立体声扩声;,根据不同的会议类型配置相应的扩声模式,切换方便,操作灵活。对系统的声场设计中,采用计算机进行

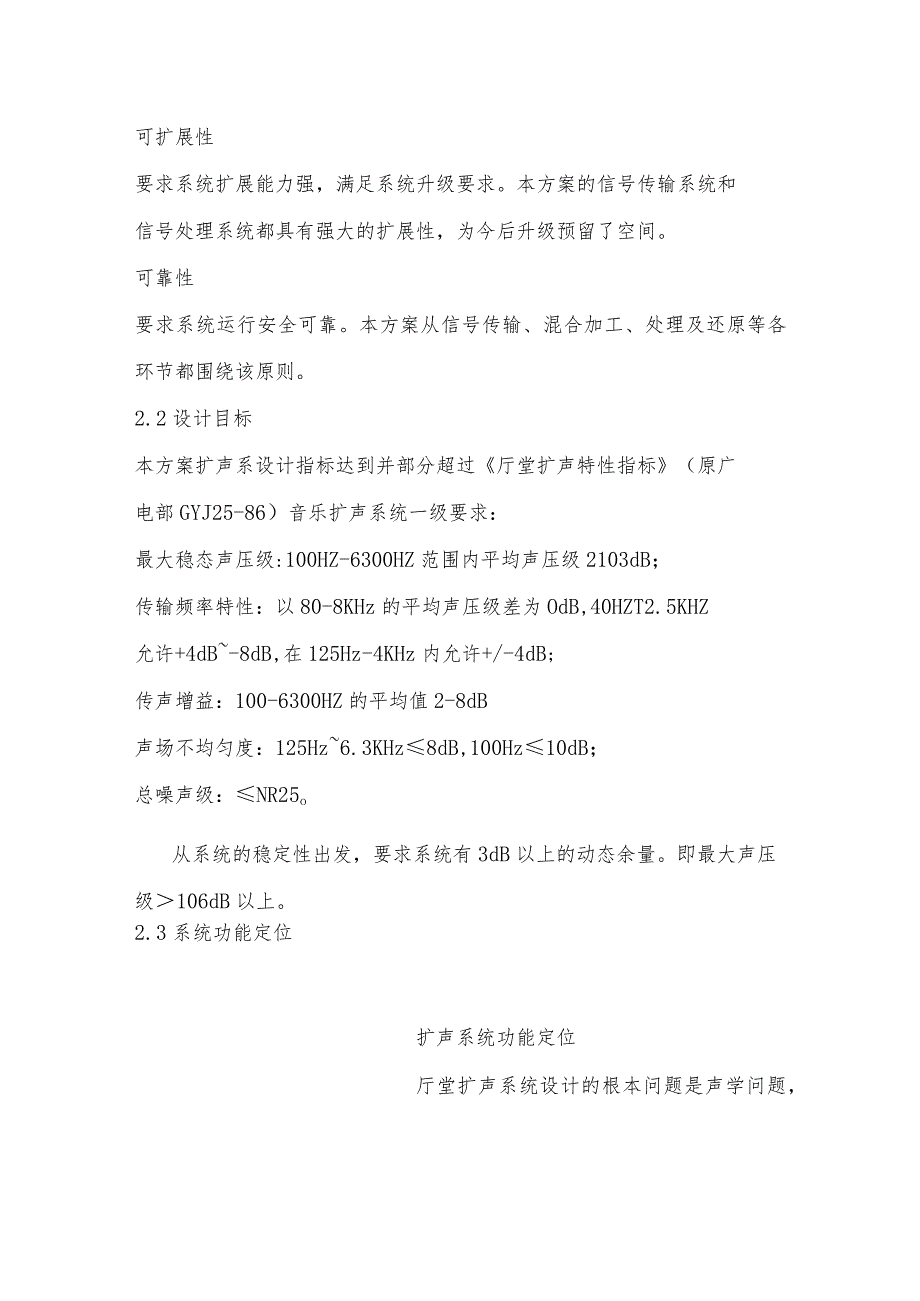

4、辅助设计,确保扬声器的造型布局合理科学。可扩展性要求系统扩展能力强,满足系统升级要求。本方案的信号传输系统和信号处理系统都具有强大的扩展性,为今后升级预留了空间。可靠性要求系统运行安全可靠。本方案从信号传输、混合加工、处理及还原等各环节都围绕该原则。2.2设计目标本方案扩声系设计指标达到并部分超过厅堂扩声特性指标(原广电部GYJ25-86)音乐扩声系统一级要求:最大稳态声压级:100HZ-6300HZ范围内平均声压级2103dB;传输频率特性:以80-8KHz的平均声压级差为OdB,40HZT2.5KHZ允许+4dB-8dB,在125Hz-4KHz内允许+/-4dB;传声增益:100-6300
5、HZ的平均值2-8dB声场不均匀度:125Hz6.3KHz8dB,100Hz10dB;总噪声级:NR25o从系统的稳定性出发,要求系统有3dB以上的动态余量。即最大声压级106dB以上。2.3系统功能定位扩声系统功能定位厅堂扩声系统设计的根本问题是声学问题,良好的建筑声学环境是关系听闻效果的基础。根据音响心理学的理论,在室内迟后直达声小于IMS的早期反射声,对直达声有显著的干扰,会使声音变得比较混浊,从而影响声像定位。扩声系统应在满足主要功能及专业性要求的前提下,兼顾对会议中心的多功能要求,为此扩声系统应该具备以下性能:扩声系统应保证观众席有合适的响度;X扩声系统在其频率范围内应具有极佳的频率
6、响应及相位响应(即高保真);X扩声系统稳定性好,传声增益高;有效解决由声反馈引起的啸叫问题X扩声系统应有良好的声音自然度;保证声像的一致性。X扩声系统要保证观众席声场有良好的均匀度;X扩声系统灵活性好,方便操作;X扩声系统采用数字信号传输提高可靠,系统兼容性好;2.4方案设计依据本报告厅扩声方案的设计依据参照中华人民共和国行业标准,具体依据如下:厅堂扩声特性测量方法GB/T4959-1995声系统设备互连的优选配接值GB14197-93剧场建筑设计规范JGJ57-2000J6-2001;客观评价厅堂语言可懂度的RASTl法GB/T14476-93厅堂混响时间测量规范GBJ76-84民用建筑电器
7、设计规范JGJ/T16-92电子调光设备无线电骚扰特性限值及测量方法厅堂扩声系统声学特性指标72/23/EEC低压电气检测标准EECCE检测标准EN60598-1总体要求和测试标准2.5扬声器的选择由于电子技术的发展,声系统中电子设备的频率响应与相位响应上的处理已达到很高水平,影响扩声系统还原性能的主要瓶颈是电声换能器(即扬声器)的失真,因此扬声器的选用是决定扩声系统品质的最重要因素。在扬声器的选择上要保证声音的还原性能。在扬声器选用时,结合采用的扩声形式,根据扬声器的客观指标(频响,指向特性、功率等),以及业界对各品牌扬声器的主观评价,最终选择了世界著名的SAL扬声器作为系统主扩声。舞台扩声
8、的技术水平和性能参数,应具备国内一流水平。主要设备配置方案,充分考虑的特点,做到:功能齐全、配置合理、技术先进、操作方便。声压级的计算和设计目标:从实际计算及所建模型中所得,左、右扬声器群吊装在主席台两侧柱上,左右相距7米,(按扬声器组的中轴点计算),投射距离最远达7.5米,投射声音的物理损失有18分贝(dB),如果观众区要达到103分贝(dB)的平均直直达声声压级和保持3分贝(dB)的系统动态余量,那么主扬声器组要以2124分贝/1米(dB/1m)作为系统设计指标。2.6计算机辅助设计分析针对本项目的功能和应用,设计中将通过详细的分析,力求设计出一个具有完美使用效果的整个音响系统。因此,对设
9、计中的每一个步骤都力求采用电脑计算机中的国际公认的EASE4.0/CAD声场模拟分析和计算的方式,并根据数学方程进行逐步演算推导,以确定设计的数据是否符合使用时的要求,保证结果的真实性与可靠性。大会议室观众区声压分布图250Hz声场声压级分布500Hz声场声压级分布800Hz声场声压级分布100OHz声场声压级分布2000HZ声场声压级分布(三)会议系统根据场地的实际情况,我们选用智能性式的会议系统,智能性的会议系统的优势在于集成化,可扩展性,接线简单,且只占用调音台一路通道,为系统升级节约了足够的通道数,并能自动抑制啸叫。作为音响领域的专业厂商,松下电器推出的多款会议系统在许多方面都达到了前
10、所未有的高度,无论是高保真扩音听觉效果方面,还是简便易行的安装设定,或是独具匠心的设计理念,均达到了领先的专业水准,获得消费者的广泛好评。2005年,松下电器最新推出了具备高保真扩音及听觉效果的高品质会议系统-WM系列,又将引导智能仿真技术的潮流。内置智能抑制啸叫功能主机内置啸叫抑制功能,当由于会议室环境或其他因素引起啸叫时,可以启动控制器的啸叫抑制功能进行抑制。啸叫抑制功能可以进行环境学习,经过环境学习后的啸叫抑制功能清晰地分辨啸叫声音和发言声音,从而使啸叫抑制达到最佳效果高保真扩音效果话筒单元采用松下电器独有的双指向性技术ECM话筒,可以对发言者的声音域周围的噪音加以区分,即使在多种噪音混
11、杂的环境下,也可以顺畅完整地传达发言内容,从而实现高保真的扩音效果。话筒超指向性话筒单元内置4个高灵敏度ECM话筒,4个ECM按不同位置分别采集声音,通过运放电路和数模比较,系统能清晰地采集话筒前方的发言者的声音,而不受周边的发言者声音和环境杂音的干扰。可通过触摸屏对会议室整体进行集中控制配置RS-232C控制端口,可通过触摸屏对会议室整体进行集中控制,实现一键通的功能需求语音自动跟踪功能通过安装有专用软件的PC辅助,可以与松下专用的摄像头WV-CS950等进行连接,可以自动追踪拍摄发言者的视频图像,并显示在屏幕上。声控模式有线会议系统的主机设定为声控模式时,参加会议的人员不需手动操作,直接对
12、准话筒讲话,就可以启动话筒单元进行发言,并具有声控一后话者优先、声控一先话者优先、手控一后话者优先、手动一先话者优先、主席独控5大会议模式会议系统系统连接示意图连接方法:控制器后面的每个话筒单元级联接口最多连接包括主席机在内的12台话筒单元,系统中最多连接48台话筒单元,其中主席机最多可以连接2台,可连接到任意一个话筒单元级联接口的任意一个位置上,请在最后一个话筒单元的级联接口上插上终端插头(如下图所示)(四)中央控制系统PGMn中控系统是CREAToR中控系统产品的最新杰作。它配置了主频达2IOMHZ的32位内嵌式处理器,内置了8M内存和8M存储FLASH,能高速运算复杂的逻辑指令;提供了开
13、放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构;采用了国际流行的全贴片式SMT工艺和可编程逻辑阵列电路,能保证更快的运行速度和更稳定的操作系统。强大的内置可编程接口使PGMn可以控制几乎所有的外接设备(包括第三方设备),适用了大型会议厅和拼接系统等和种大型系统工程。用户建立自有的红外代码数据库,也可以从CREAToR网站上下载最新的红外代码库,可实现一键发双代码等红外逻辑控制。PGMII支持3路CR-NET控制总线,可扩充达256个网络设备(如:触摸屏、调光器、电源控制器、音量控制器等)。可通过扩展以太网控制接口实现计算机远程控制。可实现对会议室的投影、会议灯光进行自动化控制。施
14、工工艺及施工组织方案:A、工程前准备:1、为确保“会议室”音响扩声系统及同传系统设计、供货及安装调试达到预期目标,有效地控制施工工期,以及符合国家有关的施工规范。我公司成立了工程施工项目小组,成员分工为: 现场联络及总负责:李平 现场技术总负责及系统调试: 现场隐蔽工程及设备安装负责:配线,配管: 系统设备及调试器材检测:系统及设备维护和维修、用户人员培训:B、具体施工方案1、线路敷设:所有线路的敷设均采用钢管穿管敷设。管线施工按照GB50258-96电气装置安装工程IKV及以下配线工程施工几验收规范的要求进行。2、线材配用:所有信号连接线缆均选用四芯金属屏蔽绞线,对角并接,以防止干扰。3、连
