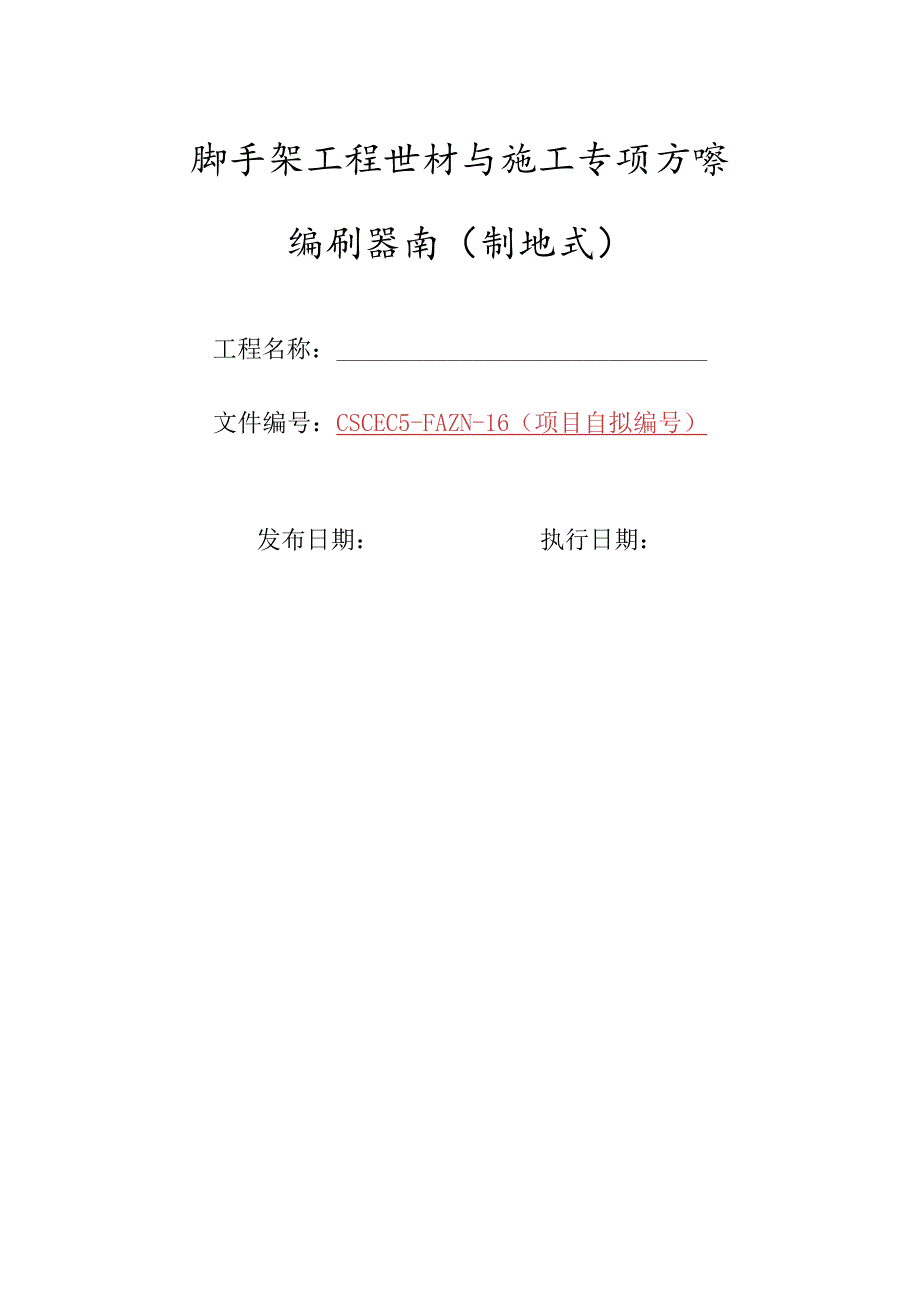

1、脚手架工程世材与施工专项方嚓编刷器南（制地式）工程名称：文件编号：CSCEC5-FAZN-16（项目自拟编号）发布日期：执行日期：一、编制说明11.1 编制依据11.2 编制人员11.3 发放范围1二、工程概况22. 1工程概况22.2施工平面布置22. 3施工要求和技术保证条件3三、施工计划43. 1施工进度计划43.2材料与设备计划4四、施工管理及作业人员配备和分工64. 1施工管理人员64. 2专职安全管理人员64. 3特种作业人员64.4其他作业人员6五、施工工艺技术75. 1脚手架技术参数75. 2工艺流程85. 3施工方法及操作要求85. 4检查要求105.5防电、消防设计115.

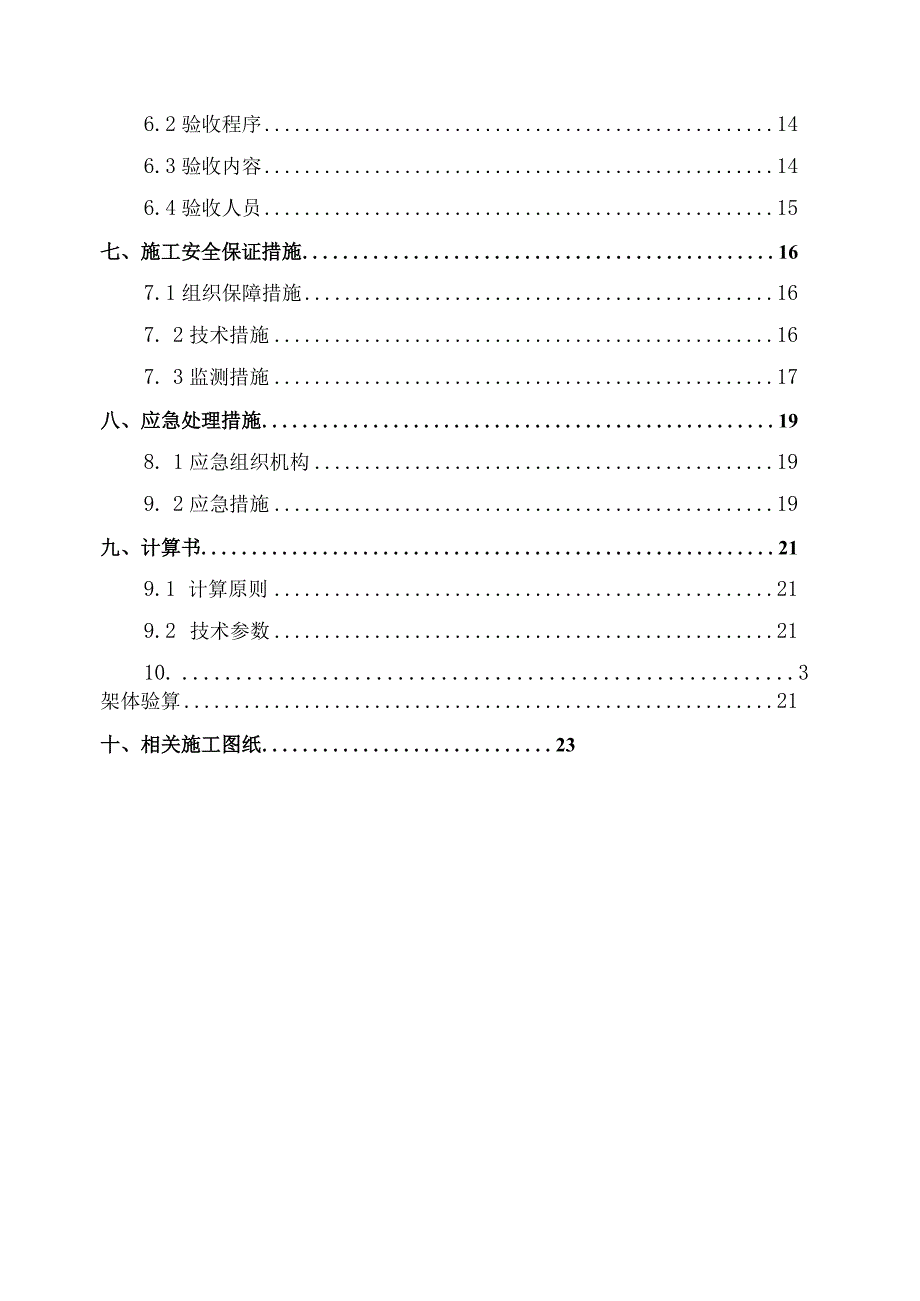

2、 6特殊部位及节点构造125.7脚手架的拆除12六、验收要求146.1验收标准146.2验收程序146.3验收内容146.4验收人员15七、施工安全保证措施167.1组织保障措施167. 2技术措施167. 3监测措施17八、应急处理措施198. 1应急组织机构199. 2应急措施19九、计算书219.1 计算原则219.2 技术参数2110. 3架体验算21十、相关施工图纸23一、编制说明1.1编制依据序号类别名称(规范如有更新须作相应更改)1标准规范建筑施工高处作业安全技术规范(JGJ80-2016)2建筑施工安全检查标准(JGJ59-2011)3建筑施工脚手架安全技术统一标准(GB512
3、10-2016)4建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)5建筑地基工程施工质量验收标准(GB50202-2018)5安全网(GB5725-2009)6建筑结构荷载规范(GB5009-2012)7相关文件关于实施有关问题的通知建办质(2018)31号8危险性较大的分部分项工程安全管理规定住建部令第37号9*工程施工合同文件10*工程施工图纸、图纸会审及设计变更等11*工程施工组织设计12验算软件*施工安全计算软件(版本号)1.2编制人员序号编制人职务编制时间1张三项目总工程师2019.1.121.3发放范围序号单位部门1公司分公司工程管理部、技术质量部、2项H部工程部、技
4、术部、质量部、安全部、3二、工程概况2.1工程概况2.1.1工程概况序号项目内容1工程名称*2工程位置*3工程组成由*层地下室、*栋高层组成,总建筑面积*m2,4单位工程*#栋*#栋5结构形式剪力墙6建筑总高度*m7总层数标准层层数*层*层8标准层层高*m9非标准层层高*m10平面形状矩形（局部弧形）112.1.2落地式脚手架概况序号栋号脚手架形式使用部位架体高度地面粗糙程度地基形式其他1*#栋落地式钢管脚手架*F*F*m粗糙一般光滑原状土回填土硬化22.2施工平面布置施工平面布置图2.3施工要求和技术保证条件序号内容1.严格按照编制依据制定各项参数。2.落地脚手架搭设前，做到充分交底，并留好
5、交底资料。3.脚手架搭设时必须选派有资格的工人施工，并选派专职人员现场值守。4.搭设完成后，经验收合格方可投入使用。5.施工过程中积极检查，发现问题立即整改。三、施工计划3.1施工进度计划3.1.1进度计划节点脚手架搭设进度应根据现场施工需要进行控制，满足楼层施工进度（附进度计划），搭设高度应超出楼层面至少L5m。进度计划里程碑节点表栋号开始搭设时间搭设完成时间拆除完成时间*#栋*#栋3.1.2施工区段划分根据施工情况，考虑材料及设备堆放、施工等环节，充分利用场地有限空间，进行平面布置，根据边坡分级情况，进行水平方向的施工段划分。施工区段划分图3.2材料与设备计划3.2.1材料计划工程主要材料
6、计划表序号材料名称规格型号材料数量配备计划1钢管48.3X3.6*t根据施工进度分*批购买2扣件*个*3垫板*4安全网1.86.Om*f*5脚手板*f*6防坠网*11)2*3.2.2设备计划工程主要设备计划表序号设备名称规格型号材料数量配备计划1电焊机*不不口*年*月*日进场2切割机叱&Z-X不不口*年*月*日进场3四、施工管理及作业人员配备和分工4.1施工管理人员序号姓名岗位小组职务岗位职责（落地式钢管脚手架施工）备注1张三项目经理组长负责落地式钢管脚手架施工的整体把握2李四生产经理副组长负责落地式钢管脚手架的施工管理3*项目总工副组长负责落地式钢管脚手架的技术管理4*施工员组员*5*质量员
7、组员*6*架子工班长组员*74.2专职安全管理人员序号姓名管理岗位岗位职责备注1张三安全总监*2李四安全主管*3*安全员*84.3特种作业人员序号工种姓名特种作业证证号特种作业证有效期1架子工*2*3电工*4*4.4其他作业人员工种姓名工种姓名木工*木工*五、施工工艺技术5.1脚手架技术参数5.1.1脚手架选材落地式钢管脚手架主要构配件表序号名称标准模数规格参数材料要求1钢管48.3X3.6脚手架钢管直缝电焊钢管（GBT13793-2016）低压流体输送用焊接钢管（GBT3091-2015）碳素结构钢（GBT700-2006）2扣件直角扣件、旋转扣件、对接扣件钢管脚手架扣件（GB15831-2
8、006）35.1.2脚手架设计及构造（1）设计参数项次参数项次参数脚手架排数单排双排横杆布置横向横杆在上搭设高度（m）50.OO钢管规格48.3X3.6立杆纵距（111）1.5立杆横距（m）0.8步距（Fn）1.8内排架距离墙长度（m）0.3施工均布荷载（kNm2）3连墙件布置方式按规范设置(2)构造参数序号构件名称主要构造参数1垫板或底座垫板采用木垫板，底面标高宜高于自然地坪50mm100mn1。2立杆全部采用单立杆，立杆接长除顶层顶步外，必须采用对接扣件连接。同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于50OnIn1；各接头中心至主节点的距离不宜大于步距的13o3横杆主节点处
9、必须设置一根横向水平杆，纵向水平杆在立杆内侧。4脚手板作业层脚手板应铺满、铺稳、铺实。作业层端部脚手板探头长度应取150mm,其板的两端均应固定于支撑杆件上。5连墙件连墙杆选用48.3X3.6短钢管，应靠近主节点设置，偏离主节点的距离不应大于300mm,与外架的内外立杆同时相连，连墙件设置数量按照计算确定。6剪刀撑每道剪刀撑宽度不小于4跨，且不小于6m,斜杆与地面的倾角应在4560。之间，由底至顶连续设置。高度在24m及以上的双排脚手架应在外侧全立面连续设置剪刀撑，高度在24m以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并由底至顶连续设置。7横
10、向斜撑横向斜撑设置在外架大转角部位和施工电梯独立外架等重要部位的两端，每根斜杆跨越一个步距，旋转扣件中心线离主节点距离不大于150mm,斜杆由底至顶连续布置。8斜道高度不大于6m的脚手架，宜采用一字形斜道；高度大于6m的脚手架，宜采用之字形斜道。5.2工艺流程5.3施工方法及操作要求(1)场地及地基处理序号主要内容1应清除搭设场地杂物，平整搭设场地，并应使排水畅通。2根据脚手架搭设高度、承受荷载及场地土质条件可以选用压实填土地基、灰土地基等常用的地基。3脚手架基础完成后应组织验收。(2)设置垫板序号主要内容1脚手架立杆底部要设置垫板或底座。2垫板或底座应准确均匀的放在定位线上。3如采用垫板，垫
11、板应采用长度不少于2跨、厚度不小于50mm、宽度不小于20Omnl木垫板。(3)安装立杆序号主要内容1立杆应垂直插入底座内2立杆接长除顶层顶步可采用搭接外，其余各部位接头必须采用对接扣件连接，立杆对接接头应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm,各接头中心至主节点的距离不宜大于步距的13。立杆搭接时，搭接长度不应小于Inb并应采用不少于2个旋转扣件固定。3立杆顶端栏杆宜高出女儿墙上端1m,宜高出檐口上端1.5m。（4）安装扫地杆序号主要内容1根据图纸摆放纵向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处
12、的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。2立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高度差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mmo（5）大横杆（纵向水平杆）序号主要内容1纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定。2设置在立杆的内侧，单根杆长度不小于3跨。3对接扣件连接时，两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在方向错开的距离500mm,各接头中心至主节点的距离W纵距的13。4搭接连接时，搭接长度不应小于Inb应等间距设置3个旋转扣件固定。端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于1
