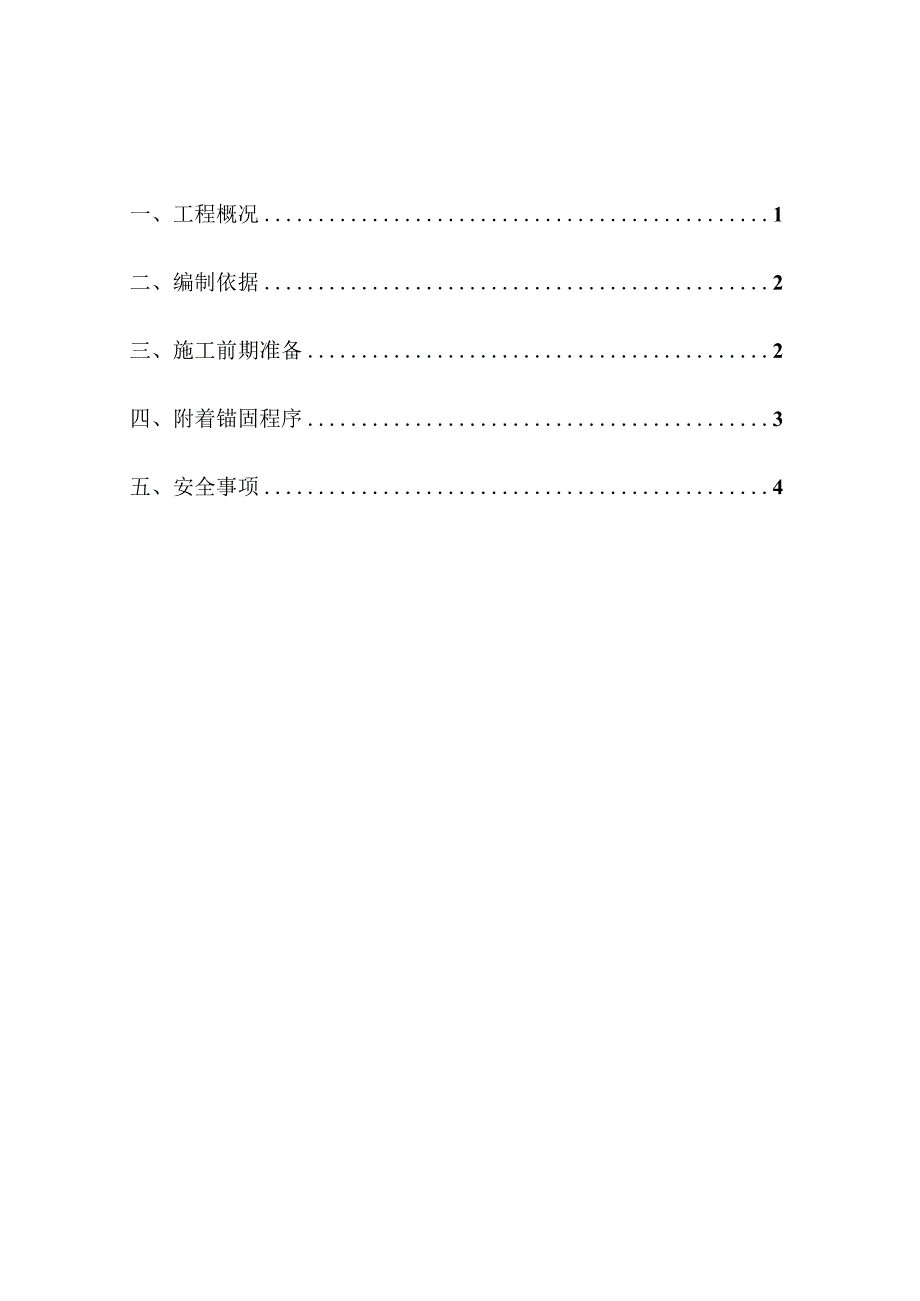

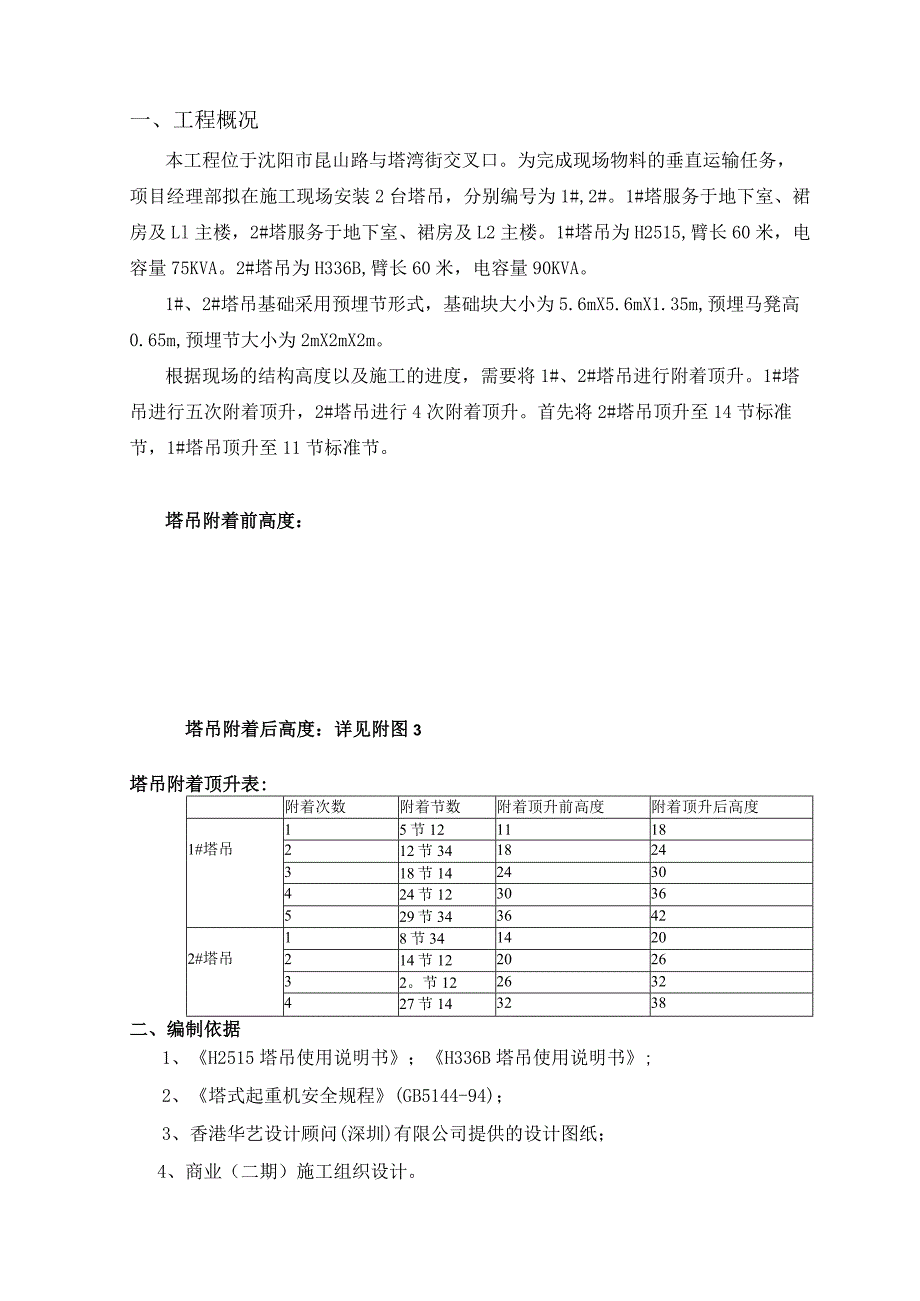

1、一、工程概况1二、编制依据2三、施工前期准备2四、附着锚固程序3五、安全事项4一、工程概况本工程位于沈阳市昆山路与塔湾街交叉口。为完成现场物料的垂直运输任务，项目经理部拟在施工现场安装2台塔吊，分别编号为1#,2#。1#塔服务于地下室、裙房及Ll主楼，2#塔服务于地下室、裙房及L2主楼。1#塔吊为H2515,臂长60米，电容量75KVA。2#塔吊为H336B,臂长60米，电容量90KVA。1#、2#塔吊基础采用预埋节形式，基础块大小为5.6mX5.6mX1.35m,预埋马凳高0.65m,预埋节大小为2mX2mX2m。根据现场的结构高度以及施工的进度，需要将1#、2#塔吊进行附着顶升。1#塔吊进
2、行五次附着顶升，2#塔吊进行4次附着顶升。首先将2#塔吊顶升至14节标准节，1#塔吊顶升至11节标准节。塔吊附着前高度：塔吊附着后高度：详见附图3塔吊附着顶升表:附着次数附着节数附着顶升前高度附着顶升后高度1#塔吊15节121118212节341824318节142430424节123036529节3436422#塔吊18节341420214节12202632。节122632427节143238二、编制依据1、H2515塔吊使用说明书；H336B塔吊使用说明书;2、塔式起重机安全规程(GB5144-94)；3、香港华艺设计顾问(深圳)有限公司提供的设计图纸；4、商业（二期）施工组织设计。三、施

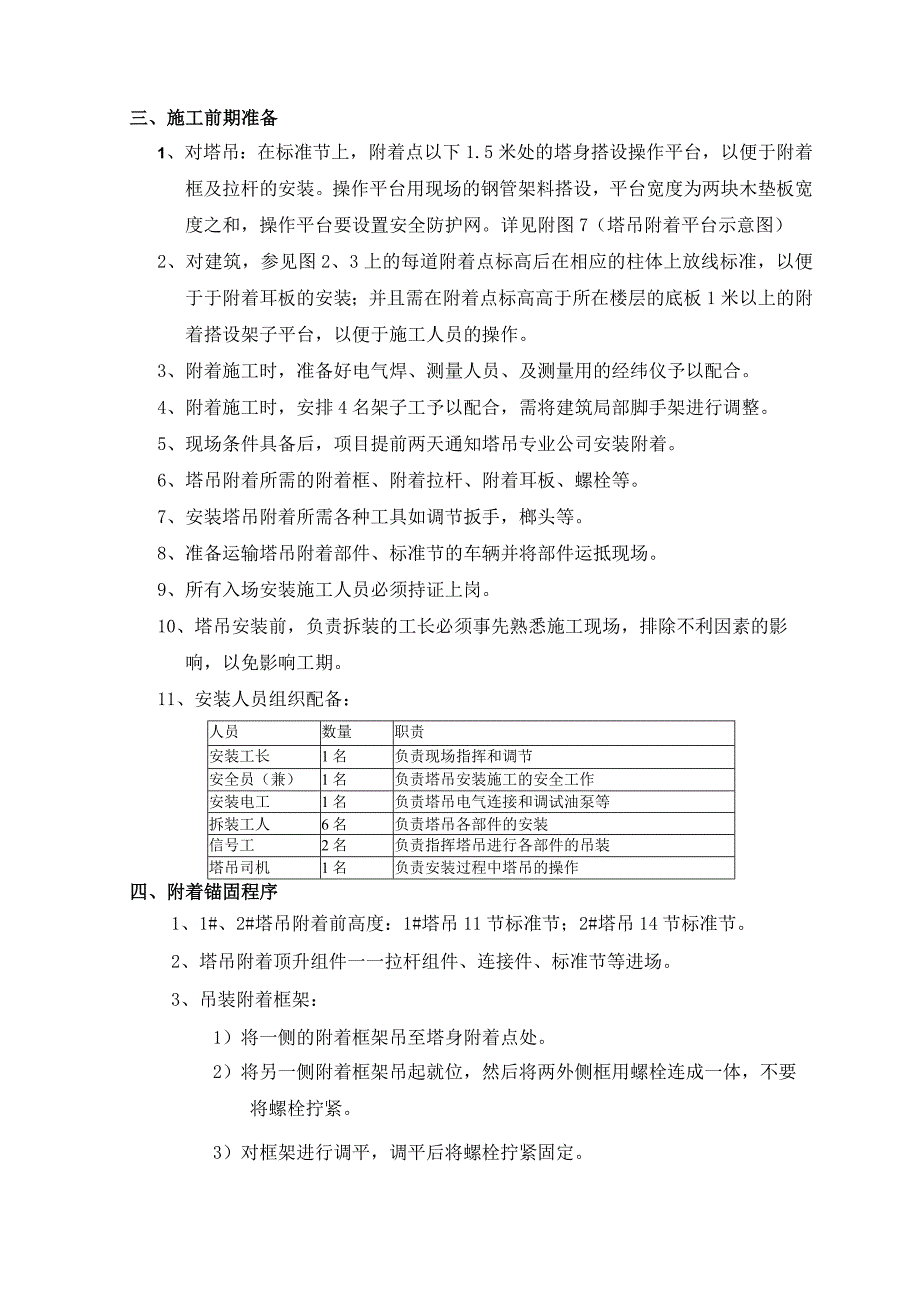

3、工前期准备1、对塔吊：在标准节上，附着点以下1.5米处的塔身搭设操作平台，以便于附着框及拉杆的安装。操作平台用现场的钢管架料搭设，平台宽度为两块木垫板宽度之和，操作平台要设置安全防护网。详见附图7（塔吊附着平台示意图）2、对建筑，参见图2、3上的每道附着点标高后在相应的柱体上放线标准，以便于于附着耳板的安装；并且需在附着点标高高于所在楼层的底板1米以上的附着搭设架子平台，以便于施工人员的操作。3、附着施工时，准备好电气焊、测量人员、及测量用的经纬仪予以配合。4、附着施工时，安排4名架子工予以配合，需将建筑局部脚手架进行调整。5、现场条件具备后，项目提前两天通知塔吊专业公司安装附着。6、塔吊附着
4、所需的附着框、附着拉杆、附着耳板、螺栓等。7、安装塔吊附着所需各种工具如调节扳手，榔头等。8、准备运输塔吊附着部件、标准节的车辆并将部件运抵现场。9、所有入场安装施工人员必须持证上岗。10、塔吊安装前，负责拆装的工长必须事先熟悉施工现场，排除不利因素的影响，以免影响工期。11、安装人员组织配备：人员数量职责安装工长1名负责现场指挥和调节安全员（兼）1名负责塔吊安装施工的安全工作安装电工1名负责塔吊电气连接和调试油泵等拆装工人6名负责塔吊各部件的安装信号工2名负责指挥塔吊进行各部件的吊装塔吊司机1名负责安装过程中塔吊的操作四、附着锚固程序1、1#、2#塔吊附着前高度：1#塔吊11节标准节；2#塔
5、吊14节标准节。2、塔吊附着顶升组件一一拉杆组件、连接件、标准节等进场。3、吊装附着框架：1）将一侧的附着框架吊至塔身附着点处。2）将另一侧附着框架吊起就位，然后将两外侧框用螺栓连成一体，不要将螺栓拧紧。3）对框架进行调平，调平后将螺栓拧紧固定。4、吊装与柱体连接的附着耳板，附着耳板与柱体采用抱柱的形式通过螺栓进行连接。5、采用拼装拉杆，现场工作人员在塔吊司机的配合下将拉杆按照附着平面图拉杆尺寸要求在地面组装好，使用塔吊吊装附着拉杆，附着拉杆一端与附着框销接，另一端与附着耳板销接，销接后必须用开口销将销轴封好开，口销张开的角度不得小于30度；1#塔吊附着平面图：详见附图42#塔吊附着平面图：详
6、见附图56、调整塔身垂直度。调整时，应先吊起一重量适当重物，移动起重小车，调整前后力矩，处于平衡位置后，用经纬仪监测塔身两方向的偏差，调整好垂直度（偏差不超过2%。）。7、附着验收合格后方可进行塔吊顶升。五、安全事项1、安装过程中必须指定一名熟悉该类型塔吊、经验丰富的工长现场指挥。塔吊附着前，需提前察看现场是否具备附着条件；2、塔吊附着前，附着点强度必须满足塔吊附着的受力要求；3、所有参加作业人员都必须遵守现场施工的各项安全规范及本工种安全操作规程；4、塔吊司机、塔吊拆装人员以及塔吊指挥都必须持有当地市级劳动部门签发的特殊工种操作证；工人进入施工现场必须统一着装，佩带齐全的安全防护用品；5、附
7、着施工必须保证：最后一道附着点以下垂直度偏差不大于2%。，最后一道附着以上垂直度偏差不大于4%。；6、塔吊在自升过程中，要合理分工，必须派专人观察顶升套架滚轮与标准节间距离，派专人负责销轴的连接，派专人负责液压油缸的操作等；7、塔吊在顶升过程中严禁回转起重臂,并在使用过程中严禁塔吊间及塔吊与建筑物之间发生碰撞；8、附着框上、塔身标准节之间及附着耳板上的联接销轴都必须穿开口销，且开口销开度必须达到30以上；9、严禁高空作业时抛接工具、零部件等以免落物伤人；10、严禁酒后作业;11、4级风以上严禁塔吊顶升施工作业；12、作业现场必须设置不小于20X20米（以塔吊的回转中心为中心）的安全作业区，非塔吊拆装人员严禁入内，并通知项目有关安全负责人员；13、设备部件出入现场，注意避让现场高压线及通信线路，严格执行施工现场用电安全管理规定，防止发生电器火灾或人身伤亡事故。
