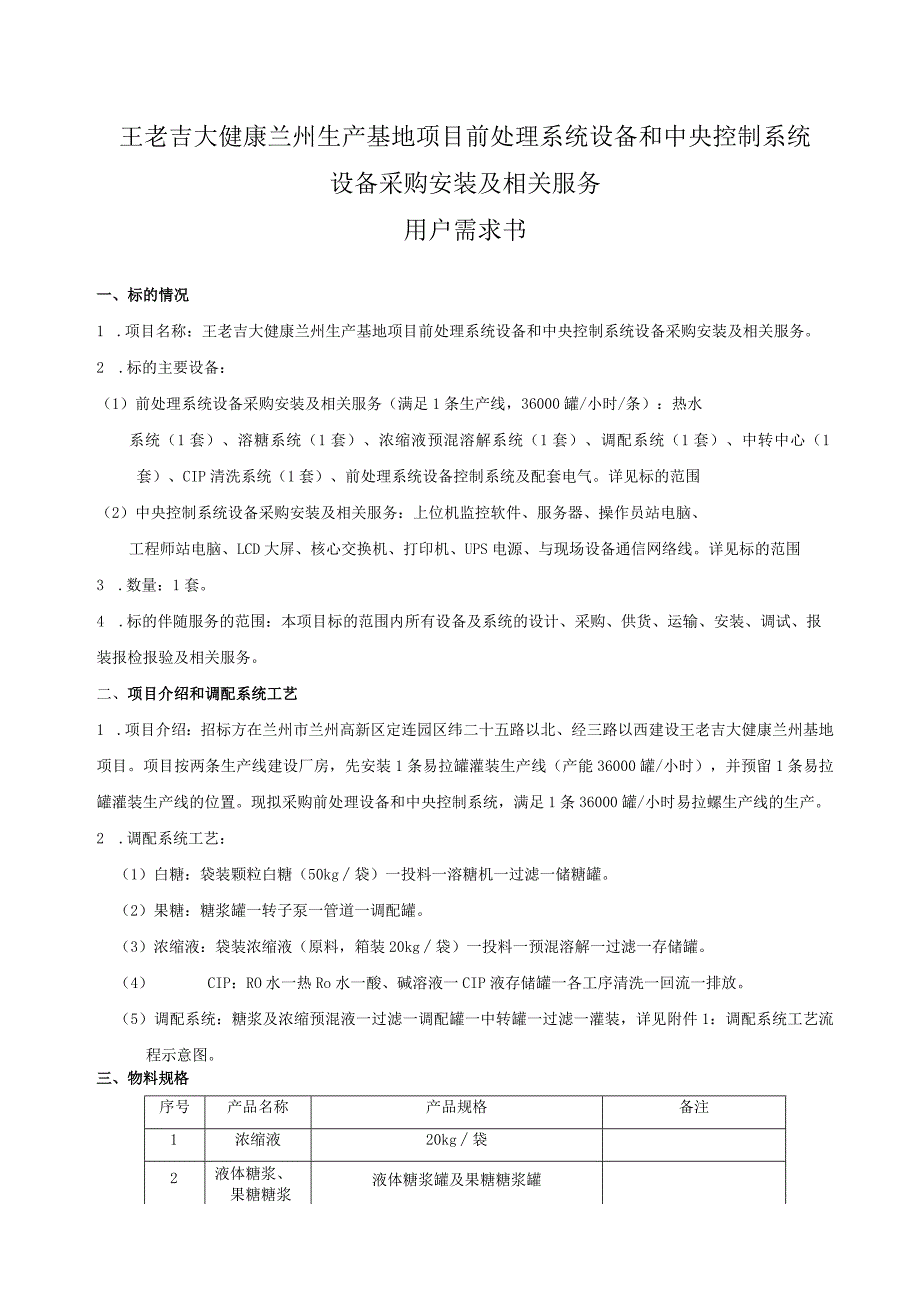

1、王老吉大健康兰州生产基地项目前处理系统设备和中央控制系统设备采购安装及相关服务用户需求书一、标的情况1 .项目名称：王老吉大健康兰州生产基地项目前处理系统设备和中央控制系统设备采购安装及相关服务。2 .标的主要设备：（1）前处理系统设备采购安装及相关服务（满足1条生产线，36000罐/小时/条）：热水系统（1套）、溶糖系统（1套）、浓缩液预混溶解系统（1套）、调配系统（1套）、中转中心（1套）、CIP清洗系统（1套）、前处理系统设备控制系统及配套电气。详见标的范围（2）中央控制系统设备采购安装及相关服务：上位机监控软件、服务器、操作员站电脑、工程师站电脑、LCD大屏、核心交换机、打印机、UPS
2、电源、与现场设备通信网络线。详见标的范围3 .数量：1套。4 .标的伴随服务的范围：本项目标的范围内所有设备及系统的设计、采购、供货、运输、安装、调试、报装报检报验及相关服务。二、项目介绍和调配系统工艺1 .项目介绍：招标方在兰州市兰州高新区定连园区纬二十五路以北、经三路以西建设王老吉大健康兰州基地项目。项目按两条生产线建设厂房，先安装1条易拉罐灌装生产线（产能36000罐/小时），并预留1条易拉罐灌装生产线的位置。现拟采购前处理设备和中央控制系统，满足1条36000罐/小时易拉螺生产线的生产。2 .调配系统工艺：（1）白糖：袋装颗粒白糖（50kg袋）一投料一溶糖机一过滤一储糖罐。（2）果糖：

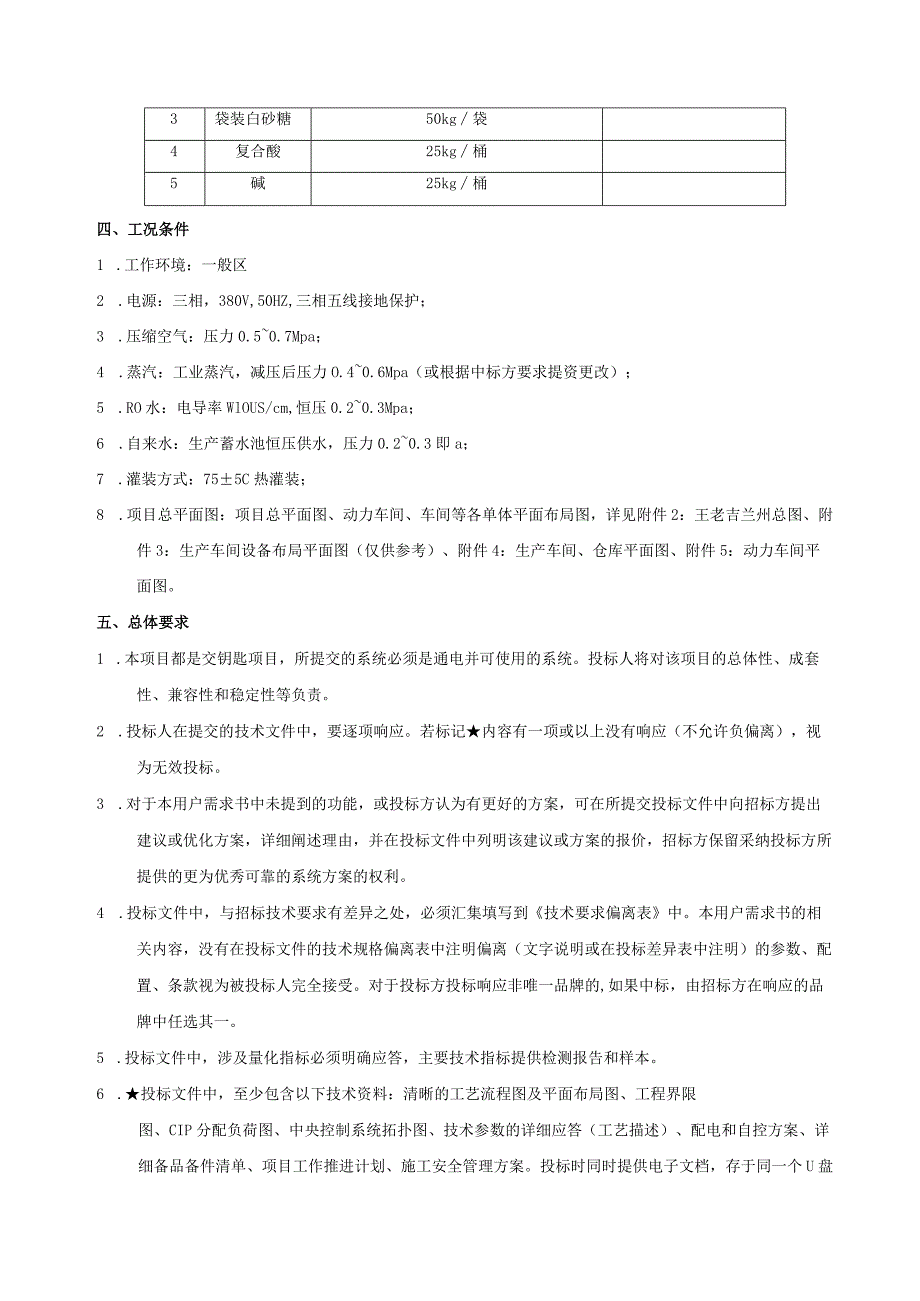

3、糖浆罐一转子泵一管道一调配罐。（3）浓缩液：袋装浓缩液（原料，箱装20kg袋）一投料一预混溶解一过滤一存储罐。（4） CIP：RO水一热Ro水一酸、碱溶液一CIP液存储罐一各工序清洗一回流一排放。（5）调配系统：糖浆及浓缩预混液一过滤一调配罐一中转罐一过滤一灌装，详见附件1：调配系统工艺流程示意图。三、物料规格序号产品名称产品规格备注1浓缩液20kg袋2液体糖浆、果糖糖浆液体糖浆罐及果糖糖浆罐3袋装白砂糖50kg袋4复合酸25kg桶5碱25kg桶四、工况条件1 .工作环境：一般区2 .电源：三相，380V,50HZ,三相五线接地保护；3 .压缩空气：压力0.50.7Mpa；4 .蒸汽：工业蒸汽
4、，减压后压力O.40.6Mpa（或根据中标方要求提资更改）；5 .RO水：电导率WlOUS/cm,恒压0.20.3Mpa；6 .自来水：生产蓄水池恒压供水，压力0.20.3即a；7 .灌装方式：755C热灌装；8 .项目总平面图：项目总平面图、动力车间、车间等各单体平面布局图，详见附件2：王老吉兰州总图、附件3：生产车间设备布局平面图（仅供参考）、附件4：生产车间、仓库平面图、附件5：动力车间平面图。五、总体要求1 .本项目都是交钥匙项目，所提交的系统必须是通电并可使用的系统。投标人将对该项目的总体性、成套性、兼容性和稳定性等负责。2 .投标人在提交的技术文件中，要逐项响应。若标记内容有一项或
5、以上没有响应（不允许负偏离），视为无效投标。3 .对于本用户需求书中未提到的功能，或投标方认为有更好的方案，可在所提交投标文件中向招标方提出建议或优化方案，详细阐述理由，并在投标文件中列明该建议或方案的报价，招标方保留采纳投标方所提供的更为优秀可靠的系统方案的权利。4 .投标文件中，与招标技术要求有差异之处，必须汇集填写到技术要求偏离表中。本用户需求书的相关内容，没有在投标文件的技术规格偏离表中注明偏离（文字说明或在投标差异表中注明）的参数、配置、条款视为被投标人完全接受。对于投标方投标响应非唯一品牌的,如果中标，由招标方在响应的品牌中任选其一。5 .投标文件中，涉及量化指标必须明确应答，主要

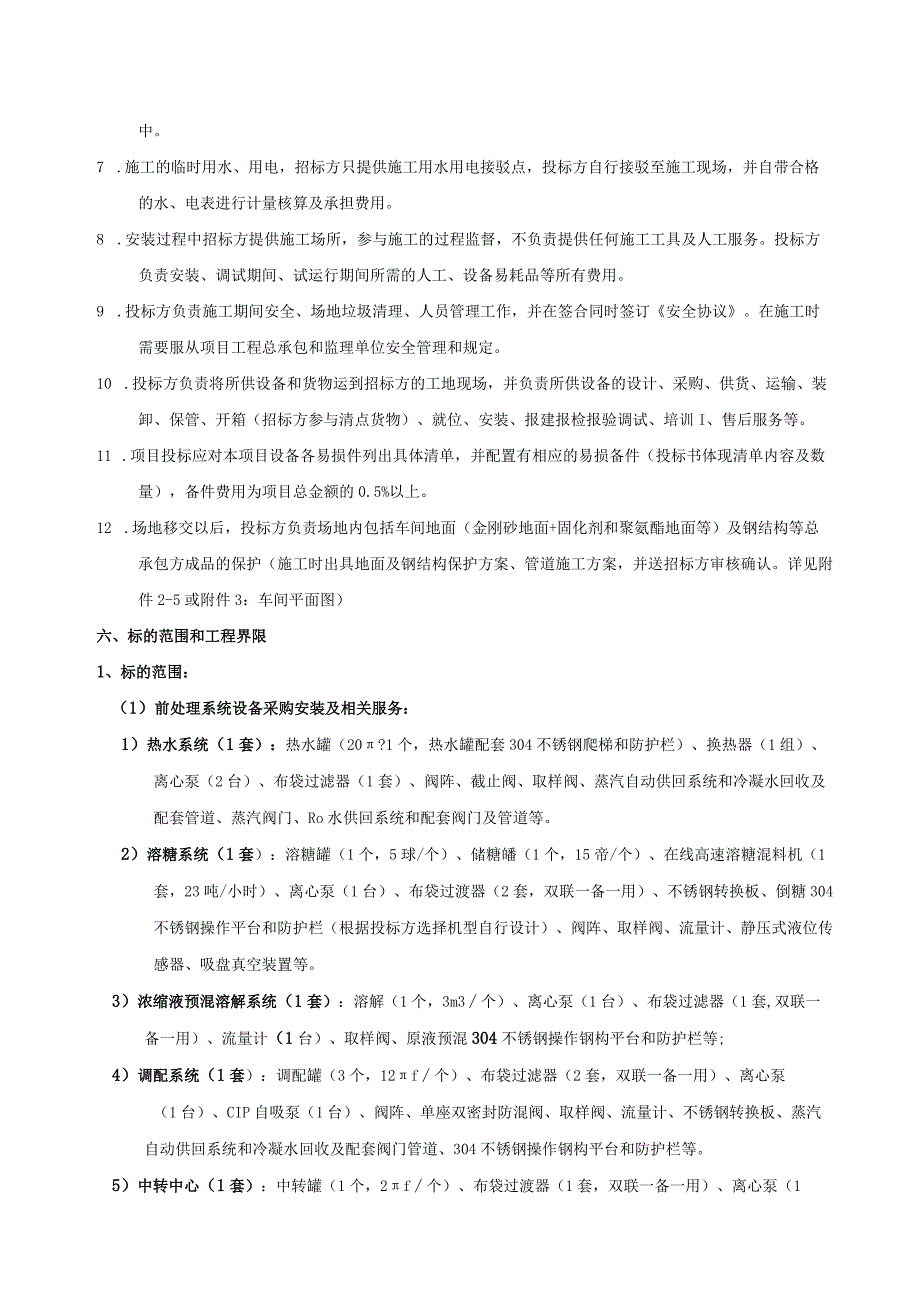

6、技术指标提供检测报告和样本。6 .投标文件中，至少包含以下技术资料：清晰的工艺流程图及平面布局图、工程界限图、CIP分配负荷图、中央控制系统拓扑图、技术参数的详细应答（工艺描述）、配电和自控方案、详细备品备件清单、项目工作推进计划、施工安全管理方案。投标时同时提供电子文档，存于同一个U盘中。7 .施工的临时用水、用电，招标方只提供施工用水用电接驳点，投标方自行接驳至施工现场，并自带合格的水、电表进行计量核算及承担费用。8 .安装过程中招标方提供施工场所，参与施工的过程监督，不负责提供任何施工工具及人工服务。投标方负责安装、调试期间、试运行期间所需的人工、设备易耗品等所有费用。9 .投标方负责施
7、工期间安全、场地垃圾清理、人员管理工作，并在签合同时签订安全协议。在施工时需要服从项目工程总承包和监理单位安全管理和规定。10 .投标方负责将所供设备和货物运到招标方的工地现场，并负责所供设备的设计、采购、供货、运输、装卸、保管、开箱（招标方参与清点货物）、就位、安装、报建报检报验调试、培训I、售后服务等。11 .项目投标应对本项目设备各易损件列出具体清单，并配置有相应的易损备件（投标书体现清单内容及数量），备件费用为项目总金额的0.5%以上。12 .场地移交以后，投标方负责场地内包括车间地面（金刚砂地面+固化剂和聚氨酯地面等）及钢结构等总承包方成品的保护（施工时出具地面及钢结构保护方案、管道
8、施工方案，并送招标方审核确认。详见附件2-5或附件3：车间平面图）六、标的范围和工程界限1、标的范围：（1）前处理系统设备采购安装及相关服务：1）热水系统（1套）：热水罐（20?1个，热水罐配套304不锈钢爬梯和防护栏）、换热器（1组）、离心泵（2台）、布袋过滤器（1套）、阀阵、截止阀、取样阀、蒸汽自动供回系统和冷凝水回收及配套管道、蒸汽阀门、Ro水供回系统和配套阀门及管道等。2）溶糖系统（1套）：溶糖罐（1个，5球/个）、储糖皤（1个，15帝/个）、在线高速溶糖混料机（1套，23吨/小时）、离心泵（1台）、布袋过渡器（2套，双联一备一用）、不锈钢转换板、倒糖304不锈钢操作平台和防护栏（根据
9、投标方选择机型自行设计）、阀阵、取样阀、流量计、静压式液位传感器、吸盘真空装置等。3）浓缩液预混溶解系统（1套）：溶解（1个，3m3个）、离心泵（1台）、布袋过滤器（1套,双联一备一用）、流量计（1台）、取样阀、原液预混304不锈钢操作钢构平台和防护栏等;4）调配系统（1套）：调配罐（3个，12f个）、布袋过滤器（2套，双联一备一用）、离心泵（1台）、CIP自吸泵（1台）、阀阵、单座双密封防混阀、取样阀、流量计、不锈钢转换板、蒸汽自动供回系统和冷凝水回收及配套阀门管道、304不锈钢操作钢构平台和防护栏等。5）中转中心（1套）：中转罐（1个，2f个）、布袋过渡器（1套，双联一备一用）、离心泵（1
10、台）、换热器（1组）等。6）ClP清洗系统（1套）：酸罐（Iom3,1个）、碱罐（IOm3,1个）、热水罐（IOm3,1个）、回收水罐（IoIn3,1个）、清水罐（Iom3,1个）离心泵、阀阵、自吸泵、管式换热器（4套）、酸碱气动隔膜泵（2台，20.5吨/小时）、阀阵、取样阀、蒸汽阀门、电导率仪、流量计、304不锈钢操作钢构平台和防护栏等。7）本项目设备的蒸汽、冷凝水、压缩空气、RO水、水泵机械密封冷却水、物料、CIP供/回、热能回收、排汽、排污、排空、酸碱等管道和安装所需管件及辅材配套管件等；本项目设备的动力电缆、通讯电缆和接头、控制电缆、管架、桥架、吊架及配套线管等；本项目设备的电柜、阀阵
11、柜、开关及控制电器等；本项目设备安装的焊条焊丝、氯气、管道处理、弯头、三通、变径、管箍、管夹、管道视镜、管道吹扫、法兰、螺栓、蒸汽和冷凝水回收管道保温和304不锈钢包裹等；本项目设备的设计、采购、报装报检报验、安装、调试及相关服务。8）果糖系统：（1套）：果糖罐（60m31套）、加热保温系统（1套）、物料转子泵（2套）、无菌送风系统（1套）、CIP自吸泵（1套）、质量流量计（1套）、温度变送器、压力传感器、仪器仪表、管道阀门、转换板等，包含果糖罐到溶糖间储糖罐的管道、阀门、控制、及安装等。（2）中央控制系统设备采购安装及相关服务：电柜、MeC柜、开关、控制电器、服务器及操作系统、核心交换机、主
12、交换机、UPS电源、智能激光打印机、LCD显示屏及控制软件、通讯线和接头、网络线和接头、动力电线、控制电缆、中控室操作所需要的操作台（1套）、椅子（3张，椅子为常用商务样式）、操作员站电脑和显示屏、工程师站电脑和显示屏、视频监控系统与LCD大屏的连接、生产集中监控系统、屏幕控制软件、上位机监控软件和能源管理软件等各系统各种正版软件、系统程序编程、系统开发、线槽、线管、管架、桥架、吊架及配套线管等设计、采购、安装、调试及相关服务。2、工程界限:（1）电源：1）车间电源（附件3）：投标方负责工程界限动力电柜（01AP5）电源开关的出线动力电缆和接线端子，及动力电柜到本项目所有设备用电使用点的电柜、
13、主电源开关、控制电气和元器件、线槽和线管、桥架、管架、支架和配套材料等设备设计、采购、安装和调试（电柜集中放置）；投标方需要负责提供设计1套动力电柜配电平面图和原理图纸，按各用电设备容量设计配套开关，并在电柜中安装1个25A/3相/380V的备用开关。招标方负责安装动力电柜（01AP5,128KW）,提供1个128KW电源开关、及开关前端进线电缆的安装。（附件3-2调配间配电图，附件3-2T调配间动力电柜安装位置图）2）中控室（附件3-1：夹层中控平面布局图31-33交B-C轴）电源：投标方负责工程界限动力电柜（02AT1、30KW）电源开关出线的动力电缆和接线端子，以及本项目所有中控系统设备
14、用电使用点的动力和弱电电柜、主电源开关、控制电气和元器件、控制电缆、插座、信号电缆、线槽和线管、桥架、管架、支架和配套材料等设计、采购、安装和调试。招标方负责在中控室内安装动力电柜（02AT1）,提供1个15KW电源开关及开关前端的电缆安装。（附件3-3中控室配电箱系统图，附件3-3T中控室配电箱安装位置图）（2）RO水管道：1）RO水供给管道：投标方负责工程界限接驳口焊接和本项目所有用RO水使用点（包括水泵机械密封冷却RO水）的卫生不锈钢管道和配套管件、管道配套法兰、弯头、三通、异径管、法兰管堵、304不锈钢球阀和截止阀、阀阵、流量计、水泵、换热器、压力和温度表、仪表仪器、过滤器、管垫和管码
