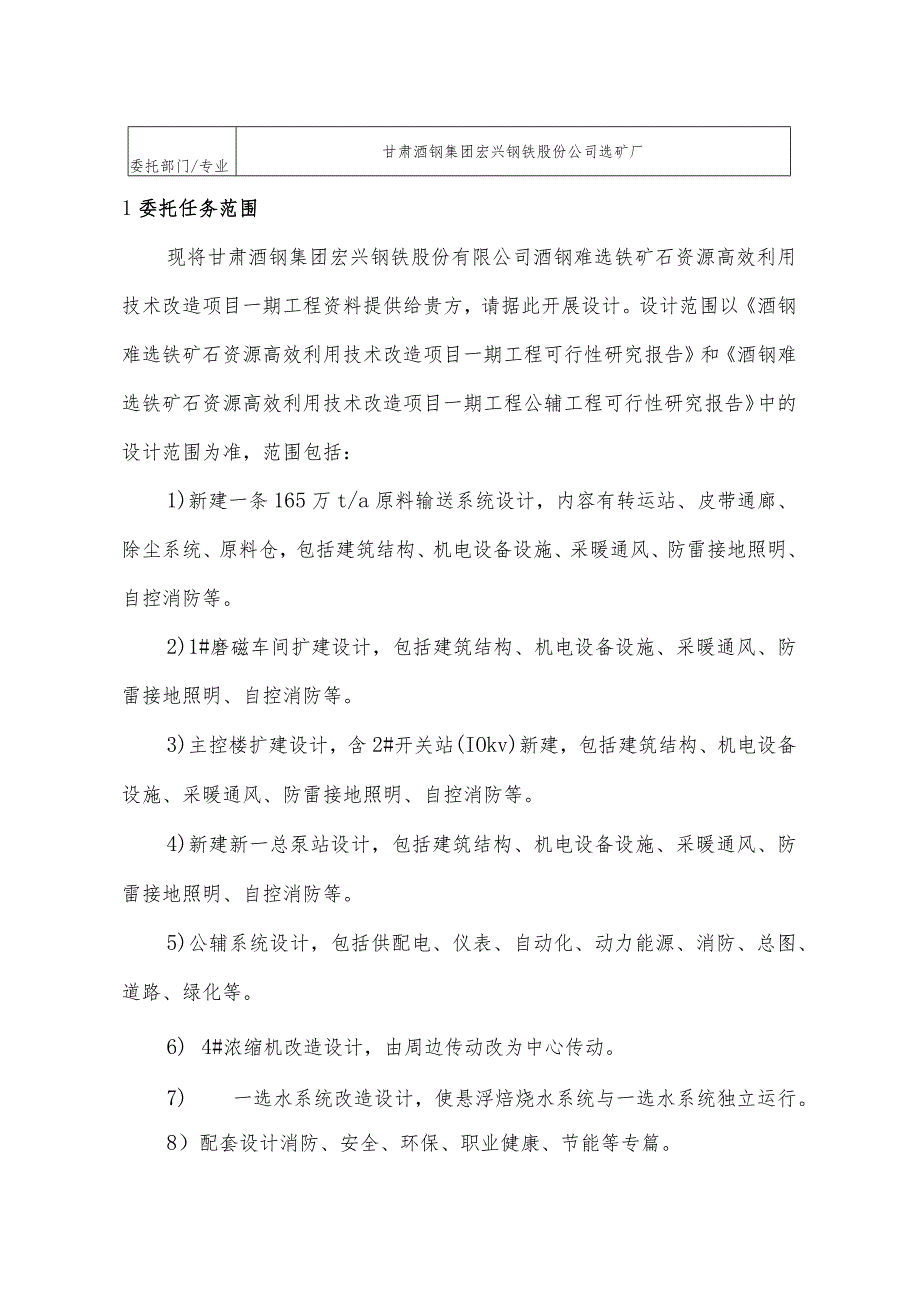

1、甘肃酒钢集团宏兴股份公司酒钢难选铁矿石资源高效利用技术改造项目一期工程设计任务规格书设计阶段:初步设计及施工图设计文档号:版次:接受部门/专业委托部门/专业甘肃酒钢集团宏兴钢铁股份公司选矿厂1委托任务范围现将甘肃酒钢集团宏兴钢铁股份有限公司酒钢难选铁矿石资源高效利用技术改造项目一期工程资料提供给贵方,请据此开展设计。设计范围以酒钢难选铁矿石资源高效利用技术改造项目一期工程可行性研究报告和酒钢难选铁矿石资源高效利用技术改造项目一期工程公辅工程可行性研究报告中的设计范围为准,范围包括:1)新建一条165万t/a原料输送系统设计,内容有转运站、皮带通廊、除尘系统、原料仓,包括建筑结构、机电设备设施、

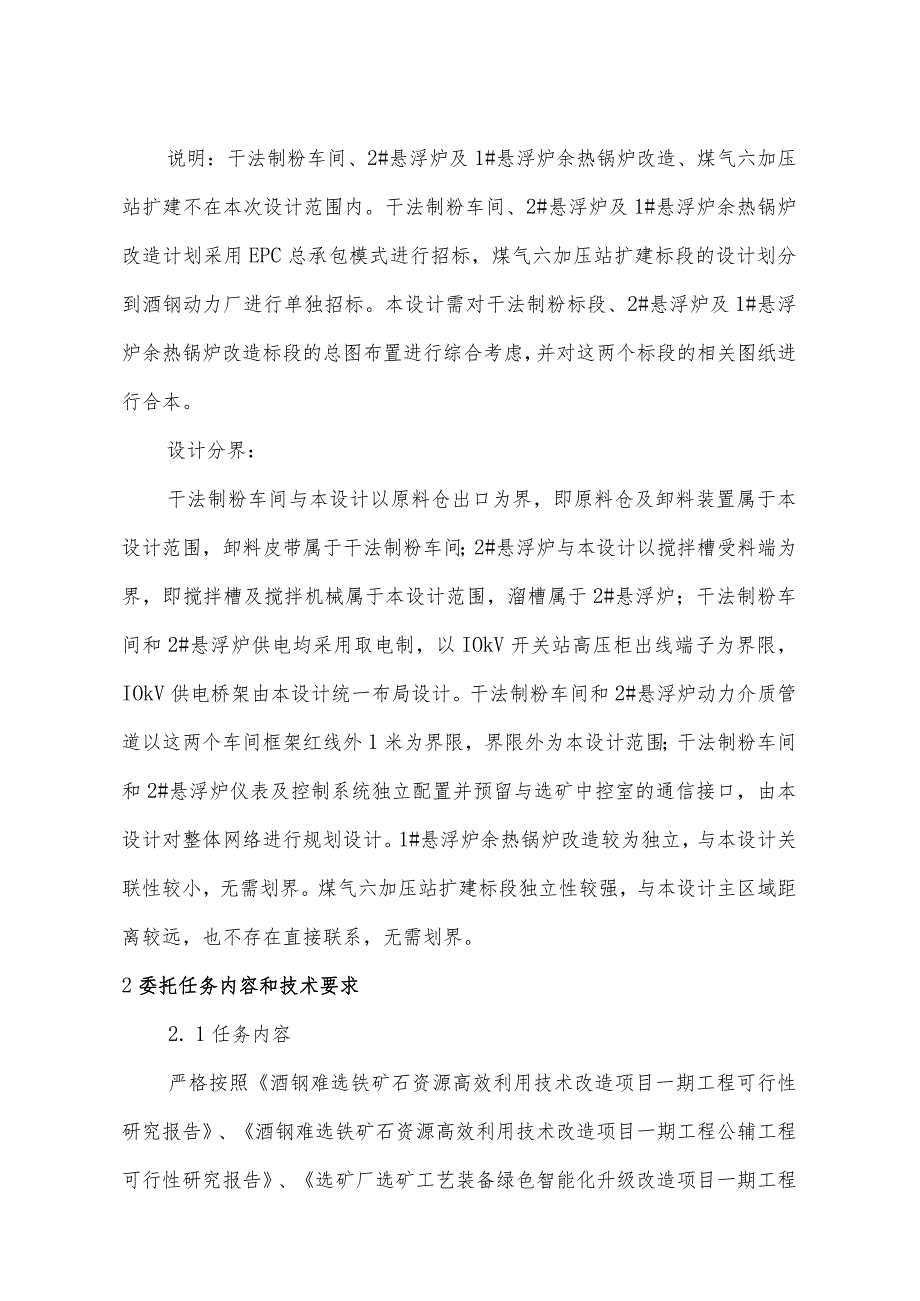

2、采暖通风、防雷接地照明、自控消防等。2)1#磨磁车间扩建设计,包括建筑结构、机电设备设施、采暖通风、防雷接地照明、自控消防等。3)主控楼扩建设计,含2#开关站(IOkv)新建,包括建筑结构、机电设备设施、采暖通风、防雷接地照明、自控消防等。4)新建新一总泵站设计,包括建筑结构、机电设备设施、采暖通风、防雷接地照明、自控消防等。5)公辅系统设计,包括供配电、仪表、自动化、动力能源、消防、总图、道路、绿化等。6) 4#浓缩机改造设计,由周边传动改为中心传动。7) 一选水系统改造设计,使悬浮焙烧水系统与一选水系统独立运行。8)配套设计消防、安全、环保、职业健康、节能等专篇。说明:干法制粉车间、2#悬
3、浮炉及1#悬浮炉余热锅炉改造、煤气六加压站扩建不在本次设计范围内。干法制粉车间、2#悬浮炉及1#悬浮炉余热锅炉改造计划采用EPC总承包模式进行招标,煤气六加压站扩建标段的设计划分到酒钢动力厂进行单独招标。本设计需对干法制粉标段、2#悬浮炉及1#悬浮炉余热锅炉改造标段的总图布置进行综合考虑,并对这两个标段的相关图纸进行合本。设计分界:干法制粉车间与本设计以原料仓出口为界,即原料仓及卸料装置属于本设计范围,卸料皮带属于干法制粉车间;2#悬浮炉与本设计以搅拌槽受料端为界,即搅拌槽及搅拌机械属于本设计范围,溜槽属于2#悬浮炉;干法制粉车间和2#悬浮炉供电均采用取电制,以IOkV开关站高压柜出线端子为界
4、限,IOkV供电桥架由本设计统一布局设计。干法制粉车间和2#悬浮炉动力介质管道以这两个车间框架红线外1米为界限,界限外为本设计范围;干法制粉车间和2#悬浮炉仪表及控制系统独立配置并预留与选矿中控室的通信接口,由本设计对整体网络进行规划设计。1#悬浮炉余热锅炉改造较为独立,与本设计关联性较小,无需划界。煤气六加压站扩建标段独立性较强,与本设计主区域距离较远,也不存在直接联系,无需划界。2委托任务内容和技术要求2. 1任务内容严格按照酒钢难选铁矿石资源高效利用技术改造项目一期工程可行性研究报告、酒钢难选铁矿石资源高效利用技术改造项目一期工程公辅工程可行性研究报告、选矿厂选矿工艺装备绿色智能化升级改
5、造项目一期工程(一步)可研审查会议纪要(酒规划发(202338号)、酒钢难选铁矿石资源高效利用技术改造项目一期工程可研报告补充评审会议纪要(酒规划发(2023)78号)、酒钢难选铁矿石资源高效利用技术改造项目一期工程启动建设责任书及相关的法律、法规、标准进行初步设计、施工图设计、三通一平设计、安全设施设计,编制酒钢难选铁矿石资源高效利用技术改造项目一期工程初步设计并出具审查合格的初步设计报告书;按初步设计报告书、相关审查会议纪要及设计委托书进行施工图设计出具施工图纸并罗列重大危险源、危大工程清单及安全防范意见;单独编制安全设施设计、职卫、消防、环保、碳排放专本;自行负责现场测绘并承担相关费用。
6、2.2. 计依据2.3. 1设计依据的安全生产法律、法规、规章和规范性文件2.4. 1.1国家法律1)中华人民共和国安全生产法(中华人民共和国主席令(2021)第88号,2021年9月1日起施行);2)中华人民共和国固体废物污染环境防治法(中华人民共和国主席令(2020)第43号,2020年9月1日起施行);3)中华人民共和国劳动法(中华人民共和国主席令(2018)第24号,2018年12月29日起施行);4)中华人民共和国水污染防治法(中华人民共和国主席令(2017)第70号,2018年1月1日起施行);5)中华人民共和国防洪法(中华人民共和国主席令(2016)第48号,2016年9月1日起
7、施行);6)中华人民共和国环境保护法(中华人民共和国主席令(2014)第9号,2015年1月1日起施行);7)中华人民共和国矿山安全法(中华人民共和国主席令(2009)第18号,2009年08月27日起施行);8)中华人民共和国防震减灾法(中华人民共和国主席令(2008)第7号,2009年5月1日起施行);9)中华人民共和国突发事件应对法(中华人民共和国主席令(2007)第69号,2007年11月1日起施行)。2.5. 1.2行政法规1)生产安全事故应急条例(中华人民共和国国务院令(2019)第708号,2019年4月1日起施行);2)安全生产许可证条例(中华人民共和国国务院令(2014)第6
8、53号,2014年7月29日起施行);3)土地复垦条例(中华人民共和国国务院令(2011)第592号,2011年3月5日起施行);4)生产安全事故报告和调查处理条例(中华人民共和国国务院令(2007)第493号,2007年6月1日起施行);5)地质灾害防治条例(中华人民共和国国务院令(2003)第394号,2004年3月1日起施行);6)建设工程安全生产管理条例(中华人民共和国国务院令(2003)第393号,2004年2月1日起施行);7)中华人民共和国矿山安全法实施条例(中华人民共和国劳动部令(1996)第4号,1996年10月30日起施行)。2. 2.1.3地方性法规2.1. 肃省安全生产
9、条例(甘肃省人民代表大会常务委员会公告第39号,2016年7月1日起施行)。2.2. 1.4部门规章1)生产安全事故应急预案管理办法(国家安全生产监督管理总局令(2016)第88号,国家应急管理部令(2019)第2号修正,2019年9月1日起施行);2)非煤矿矿山企业安全生产许可证实施办法(国家安全生产监督管理总局令(2009)第20号,总局令(2015)第78号修正,2015年7月1日实施);3)特种作业人员安全技术培训考核管理规定(国家安全生产监督管理总局令(2010)第30号,总局令(2015)第80号修正,2015年7月1日起施行);4)金属非金属矿山建设项目安全设施目录(试行)(国家
10、安全生产监督管理总局令(2015)第75号,2015年7月1日起施行);5)建设项目安全设施“三同时”监督管理办法(国家安全生产监督管理总局令(2010)第36号,总局令(2015)第77号修正,2015年5月1日起施行)。2.3. 1.5规范性文件1)国家矿山安全监察局关于印发金属非金属矿山重大事故隐患判定标准的通知(矿安(2022)88号,2022年9月1日起施行);2)国家矿山安监局关于印发关于加强非煤矿山安全生产工作的指导意见的通知(矿安(2022)4号,2022年2月8日起施行);3)国家安全监管总局关于印发金属非金属矿山建设项目安全设施设计重大变更范围的通知(安监总管一(2016)
11、18号,2016年2月17日起施行);4)国家安全监管总局关于印发金属非金属矿山建设项目安全设施设计编写提纲的通知(安监总管一(2015)68号,2015年6月30日起施行);5)企业安全生产费用提取和使用管理办法(财企(2012)16号,2012年2月14日起施行)。1.1.2 设计采用的技术标准1.1.3 2.2.1国家标准1)生产经营单位生产安全事故应急预案编制导则(GB/T29639-2020);2)水工建筑物抗震设计标准(GB51247-2018);3)建筑抗震设计规范(GB50011-2010)2016年版;4)混凝土结构设计规范(GB50010-2010)2015年版;5)中国地
12、震动参数区划图(GB18306-2015);6)防洪标准(GB50201-2014);7)土工合成材料应用技术规范(GB/T50290-2014);8)构筑物抗震设计规范(GB50191-2012);9)建筑地基基础设计规范(GB50007-2011);10)岩土工程勘察规范(GB50021-2001)2009年版;11)个体防护装备配备规范(GB39800-2020);12)安全标志及其使用导则(GB2894-2008);1.1.4 其它设计依据1)酒钢难选铁矿石资源高效利用技术改造项目一期工程可行性研究报告2)酒钢难选铁矿石资源高效利用技术改造项目一期工程公辅工程可行性研究报告3)选矿厂选
13、矿工艺装备绿色智能化升级改造项目一期工程(一步)可研审查会议纪要(酒规划发12023)38号)4)酒钢难选铁矿石资源高效利用技术改造项目一期工程可研报告补充评审会议纪要(酒规划发(2023)78号)2.3 设计主要原则1)设计应严格执行最新的国家及地方法律、法规、规定、规范及标准关于项目建设的安全、环保等要求。2)建筑物的设计高度应满足嘉峪关机场对周边建筑物的限高要求。3)设计应积极采用先进可靠技术,按照安全环保、节能降耗、高效绿色的现代化“黑灯工厂”标准进行设计。2.4 项目使用功能的要求项目实施后,选矿厂原矿设计处理能力由1050万t/a提高到1060万ta,铁精矿产量由512.79万t/
