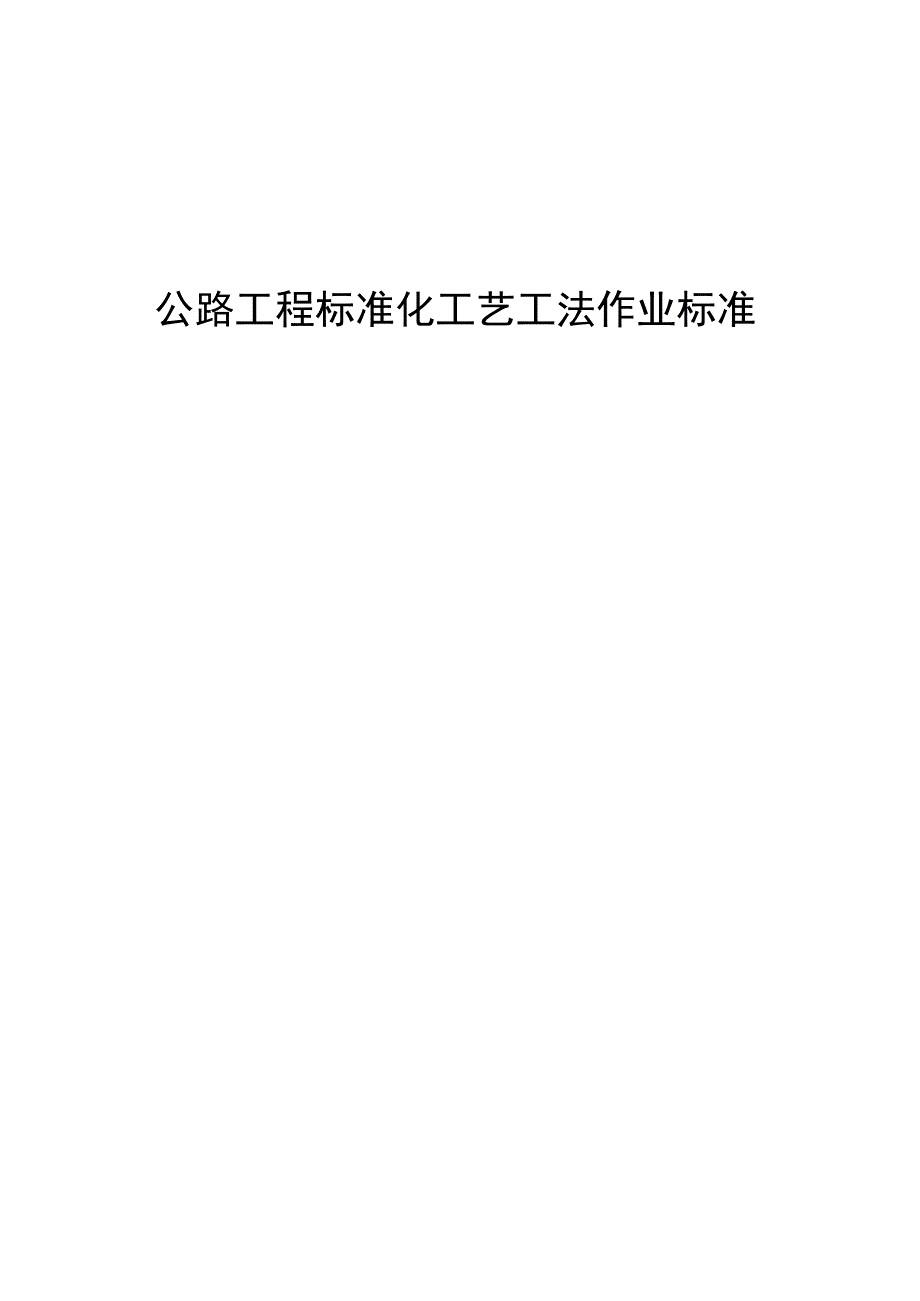

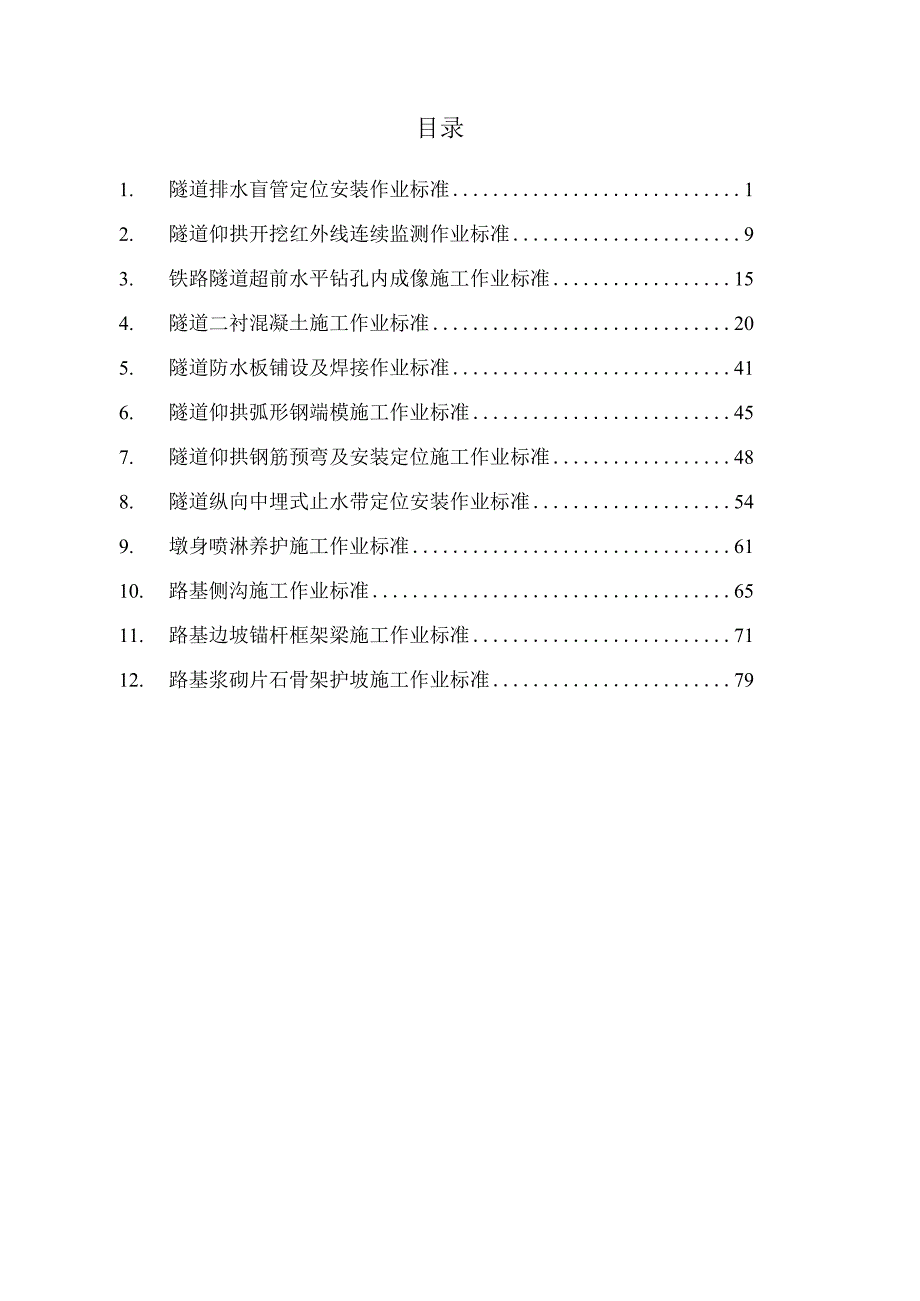

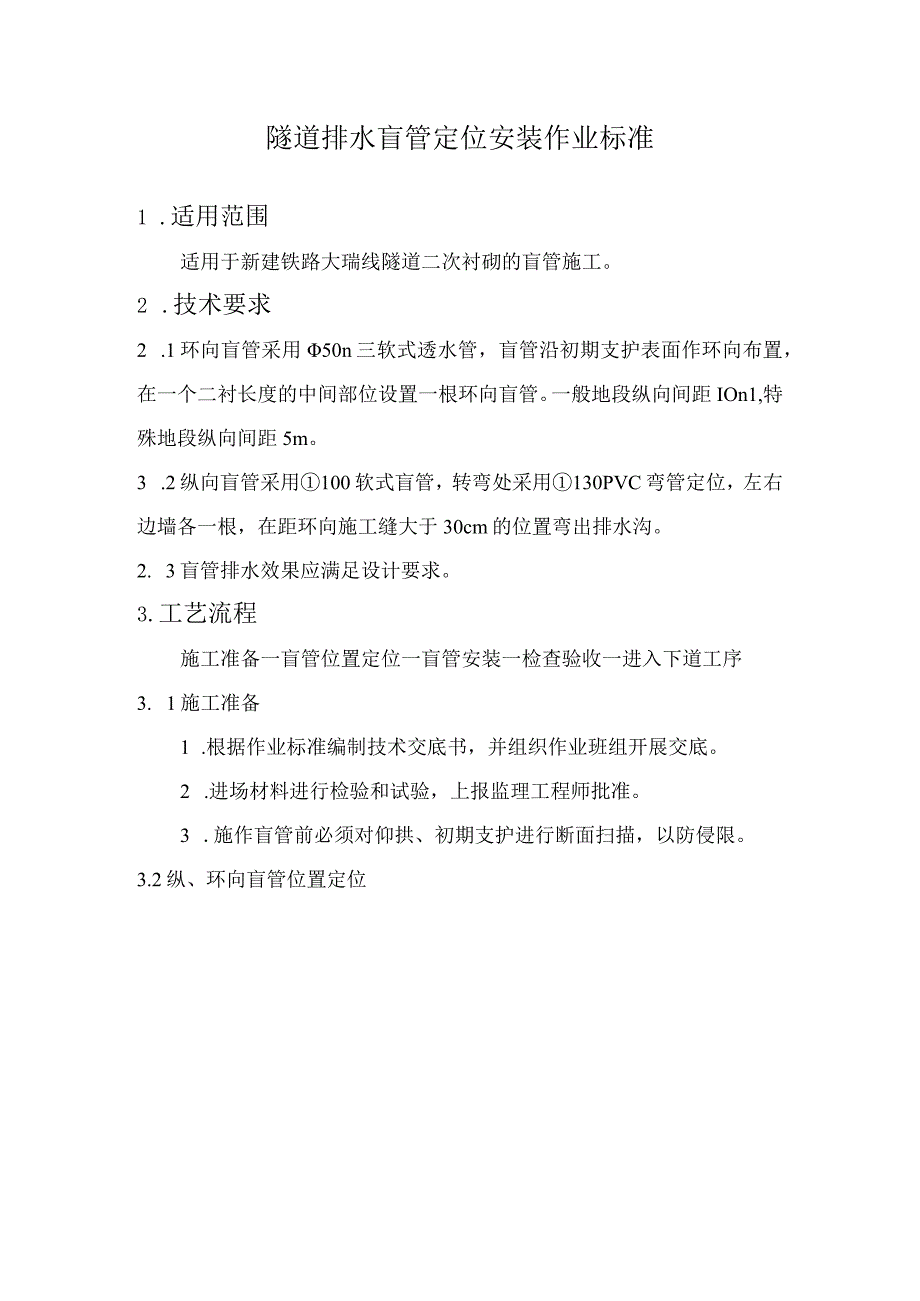

1、公路工程标准化工艺工法作业标准目录1. 隧道排水盲管定位安装作业标准12. 隧道仰拱开挖红外线连续监测作业标准93. 铁路隧道超前水平钻孔内成像施工作业标准154. 隧道二衬混凝土施工作业标准205. 隧道防水板铺设及焊接作业标准416. 隧道仰拱弧形钢端模施工作业标准457. 隧道仰拱钢筋预弯及安装定位施工作业标准488. 隧道纵向中埋式止水带定位安装作业标准549. 墩身喷淋养护施工作业标准6110. 路基侧沟施工作业标准6511. 路基边坡锚杆框架梁施工作业标准7112. 路基浆砌片石骨架护坡施工作业标准79隧道排水盲管定位安装作业标准1 .适用范围适用于新建铁路大瑞线隧道二次衬砌的盲管
2、施工。2 .技术要求2 .1环向盲管采用50n三软式透水管，盲管沿初期支护表面作环向布置，在一个二衬长度的中间部位设置一根环向盲管。一般地段纵向间距IOn1,特殊地段纵向间距5m。3 .2纵向盲管采用100软式盲管，转弯处采用130PVC弯管定位，左右边墙各一根，在距环向施工缝大于30cm的位置弯出排水沟。2. 3盲管排水效果应满足设计要求。3.工艺流程施工准备一盲管位置定位一盲管安装一检查验收一进入下道工序3. 1施工准备1 .根据作业标准编制技术交底书，并组织作业班组开展交底。2 .进场材料进行检验和试验，上报监理工程师批准。3 .施作盲管前必须对仰拱、初期支护进行断面扫描，以防侵限。3.
3、2纵、环向盲管位置定位纵、环向盲管横断面布置图（图1）注：本图尺寸除纲筋、后管百径以mm计外,其余均以Cm计帆向二、，必皿不向济L,H环向城工感f,OfitMrAH.7r-.A1U11L1fClUI1A-xl-T.-11-IIIITJJrT172W444、育小；，.、础坏曲而管出口襦水沟T,.V，；，“，沮刖，C。泞,即SU35.R60crf*0环向Il低.|050环向百：.1J-!.nJ111.l:.IiK.j纵、环向音管平面布置图（图3）注，本图尺寸除纲筋、U修比柱以皿计外./余均以Ul计3. 3.盲管安装.3.1环向盲管施工1.环向盲管位于一模二衬中间，在施工矮边墙时，通过测量放样后，实
4、施矮边墙模板定位及开孔，确定泄水孔位置和PVC管长度，以水沟底面控制，泄水口底距水沟底面22cmo2 .在环向盲管与纵向盲管交叉处，纵向盲管适当上抬，以确保环向盲管出水口高度距水沟底面22cm。3 .利用废旧钢筋在模板固定钢筋上焊接预埋PVC套管的支撑，套管超出边墙外缘IOcm,端口采用无纺布封堵防止堵塞。矮边墙预留环向盲管穿孔PVC管布置图（图4）注：本图尺寸除钢筋、盲管直径以r三计外，其余均以Cm计环向盲管预留PVC管穿管实施情况3 .PVC管上端缘距矮边墙顶面IOCm,中间穿一根16#铁丝，铁丝一端固定于出水口，另一端固定于矮边墙土工布上缘，便于环向盲管PVC管上端牵引铁丝情况4 .在铺
5、设矮边墙无纺布时，先将环向盲管用无纺布包裹，在矮边墙位置通过预留的PVC管穿出至边墙排水沟。无纺布包裹盲管情况环向盲管穿管效果5 .环向盲管拱墙固定。环向盲管从一侧穿管后，沿边墙每隔50Cnb采用2cm宽的无纺布条缠绕盲管，无纺布条的端头采用热熔垫圈射钉固定于喷射碎面上，确保环向盲管安装位置的准确。环向盲管拱墙固定效果3.2纵向盲管施工1.在施工矮边墙时，在边墙上通过测量画出纵向盲管位置线，纵向盲管泄水口底距水沟底面27cm,将用无纺布包裹后的纵向盲管每间隔0.5Im采用2cm无纺布条缠绕盲管，无纺布条的端头采用热熔垫圈射钉固定于喷射砂面上。2 .纵向盲管弯折处转弯处采用135o130PVC弯
6、管，长60Cnb将盲管引导至排水沟，用铁丝将PVC弯管固定在矮边墙模型上。3 .纵向盲管不穿越环向施工缝，泄水口距环向施工缝须大于30cm。纵向盲管出水口PVC管固定情况纵向盲管固定情况4 .劳动组织技术员1人、测量人员1人，盲管安装工3人。5,设备机具配置卷尺、胶带、射钉枪、切割机等。6 .质量控制6.1 盲管安装前，先采用无纺布进行包裹，防止混凝土堵塞盲管。6.2 安装前对纵向、环向盲管进行定位、画线，确保安装位置的准确。6 .3环向排水盲管沿纵向设置的间距根据设计要求进行布置，根据洞内出水情况，在地下水较大的地段应加密设置。7 .安全及环保要求7.1 安全要求盲管应存放室内，堆码整齐，不
7、得与易燃品、酸性物质等一起存放，并远离高温热源及油脂等污物。7.2环保要求使用剩下的边角余料不得随意乱扔，应及时回收，不得焚烧污染空气。隧道仰拱开挖红外线监控自动报警作业标准1 .适用范围适用于隧道仰拱开挖初支变形监控。2 .技术要求监控设备采用具有红外线发射端和接收端的成套装置，且在接收端未接收到发射端发出的光线时具有声光报警功能。3 .工艺流程施工准备一设备安装一仰拱开挖及浇筑一拆除设备3. 1施工准备3.1 .1编制作业指导书，并在施工前组织对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。3.2 .2在加工厂加工红外线穿过环（厚3mm钢板），黏贴反光片后钻一个直径Icm的红外穿
8、过孔。3.L3确认监控设备工作正常。3.1 .4在使用前准备好连接电源插头及洞内使用的防潮插座。3.2 设备安装1 .接收器安装接收器安装在仰拱开挖段靠近掌子面一端的边墙上，高度距矮边墙顶约1.3m,安装时确保接收器牢固不松动。2 .发生器安装发射器安装在已施工完成的仰拱侧的边墙上，高度距矮边墙顶约1.3m（不破坏防水板为宜），安装时确保发射器牢固不松动。3 .红外线穿过环安装沿红外线接收器开始每间隔2根钢架设置一个红外线穿过环，红外线穿过环焊接于钢架上,并调整穿过环使红外线从穿过环中心穿过。4 .监控仪器安装时间在仰拱开挖前安装完成，在仰拱混凝土浇筑后拆除5 .调试对中安装好后接通电源，发射
9、器发出的镭射红外线要与接收器的中心点对中，同时要穿过红外线穿过环的圆孔中心，不要出现偏移现象。对中的目的是无论出现任何角度的位移变化，都能准确的进行报警。对中后对红外线进行人为阻断测试报警器是否正常报警。如图所示：红外线发射器安装在仰拱已施作段中部位置，接收器安装在仰拱开挖段距掌子面一侧的位置。现场安装实物图12钢筋红外线穿过环实物图12钢筋红外线穿过环安装实物图红外线穿过12钢筋穿过环实物图图9：现场连续监测实物3 .3报警处置在仰拱开挖过程中，当报警器报警时，现场作业人员须立即停止作业，撤离至安全区域，并逐级上报。4 .劳动组织技术人员1人、测量人员1人，设备安装人员2人5 .设备机具配置
10、红外线发射、接收报警器，红外线穿过环6 .质量控制6.1 对监控仪器和使用性能进行检查，确保能正常使用。6. 2每班仰拱开控及浇筑前应对红外报警设备状况进行检查。铁路隧道超前水平钻孔内成像施工作业标准1 .适用范围适用于新建铁路大瑞线隧道超前水平钻孔内成像施工。2 .技术要求2.1 超前水平钻按照设计所要求的钻孔数量及位置完成，并较前一循环搭接不少于5m,钻孔直径不小于中75,钻孔长度根据现场实际情况确定但不得小于开挖轮廓线以外一倍洞径。3 .2超前水平钻孔内成像采用管道内窥镜，管道内窥镜由控制及显示终端、摄像头、柔性推杆、数据连接线组成(如图1所示)，技术参数如下：(1)电源供应：220V交
11、流电向控制终端电池充电，现场不使用外接电源，电池为锂电池，一次充电可用4-6小时；(2)摄像头：芯片：1/3彩色CCD分辨率48万像素以上；感光度：1.5Lux；(3)柔性推杆：长度60米，管状塑胶材质，硬质，带有一定柔韧性，防水、防油、耐磨、耐腐蚀；(4)控制终端：集成显示器、电池、控制按钮等，连接后可实时显示摄像头传输内容；显示器7/8英寸工业LCD500cd11f高亮显示屏；存储：含存储录像模块，SD存储介质，含16G的SD卡。4 .工艺流程施工准备一施作孔内成像一根据孔内成像情况并结合钻孔记录分析编制超前水平钻报告一对开挖提出指导意见。3. 1施工准备3.1 .1编制指作业导书，并在施
12、工前组织对施工入员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后上岗。3.2 .2超前水平钻孔施组完成，超前水平钻布孔位置应按照设计要求执行，且不应少于设计所要求的钻孔数量。针对正洞，掌子面钻孔数量一般为35孔，分别布设于掌子面上部中间、中部两侧及下部两侧；平导掌子面钻孔数量一般为13孔，封闭布设于掌子面上部中间、下部两侧。特殊围岩段落，视探测需要可增加钻孔数量。3.3 孔内成像施作超前水平钻孔施作并清孔完成后，将孔内成像设备中的高清摄像头放入孔口，通过柔性推杆向孔内推送摄像头，同时开启终端显示的录像功能。设备自带孔深计算，随摄像头向孔内前进，终端显示屏实时显示孔内围岩情况及孔深，
13、作业人员根据显示内容，记录异常位置孔深。孔内成像施做3 .3围岩情况分析孔内成像施做完成后，将终端内所记录的孔内情况录像拷贝到电脑上，回放孔内全程录像，仔细查看钻孔孔型、孔壁圆润程度、围岩岩性、颜色、节理裂隙发育、出水、坍孔、扩孔等情况，根据上述情况并结合钻孔情况进行掌子面前方围岩情况分析，形成超前水平钻报告，做出正确的开挖指导意见。揭示前方坍孔，少量渗水揭示孔型基本完整，少量渗水揭示围岩整体较好，该处扩孔揭示孔型完整，岩质较软揭示半孔水，白云质灰岩揭示岩质硬，基本无水4 .劳动力组织超前水平钻操作5人、孔内成像3人。5 .主要机具设备超前水平钻孔钻机、孔内成像系统。6 .质量保证措施6.1
