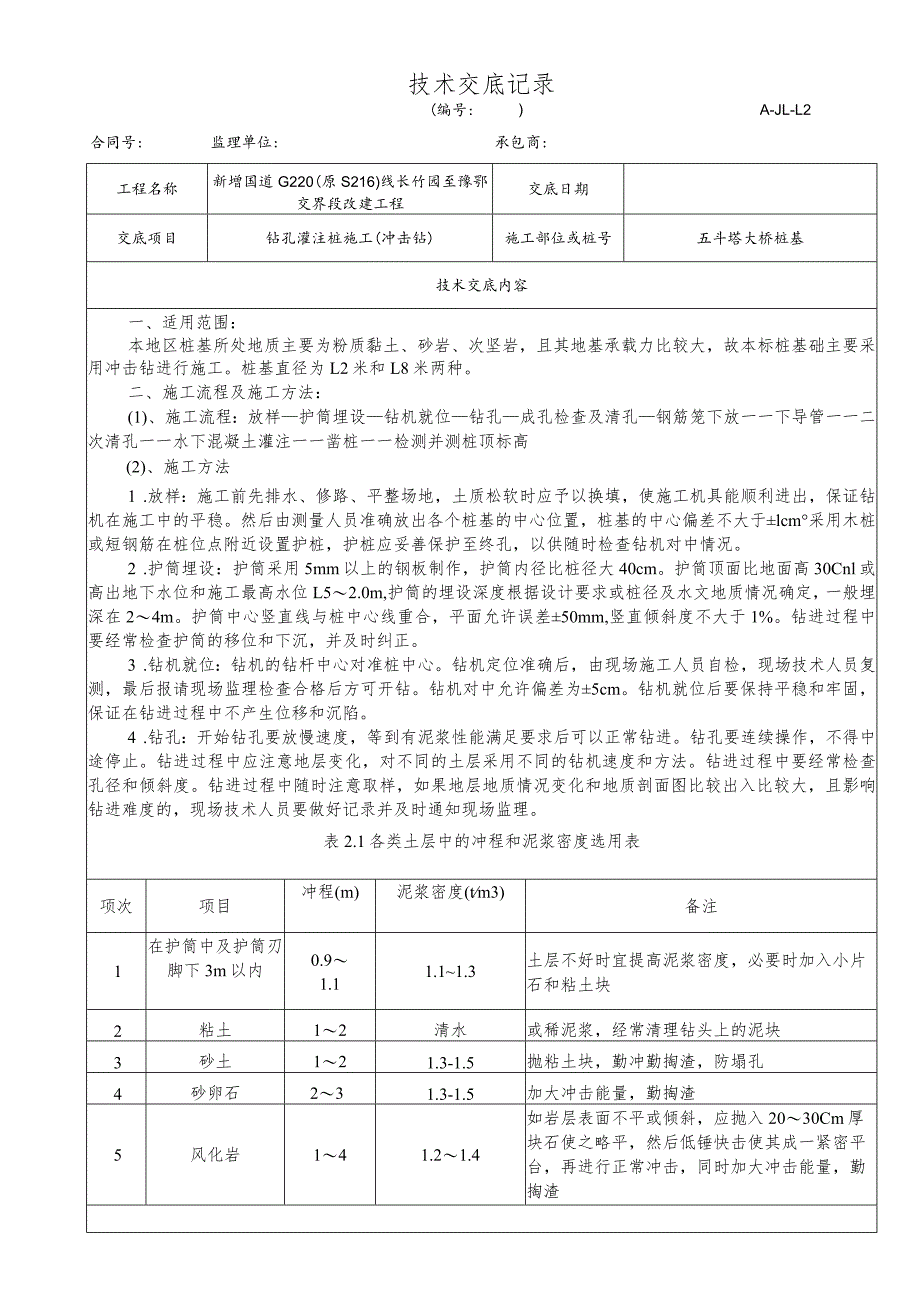

1、技术交底记录工程名称新增国道G220(原S216)线长竹园至豫鄂交界段改建工程交底日期交底项目钻孔灌注桩施工(冲击钻)施工部位或桩号五斗塔大桥桩基技术交底内容一、适用范围：本地区桩基所处地质主要为粉质黏土、砂岩、次坚岩，且其地基承载力比较大，故本标桩基础主要采用冲击钻进行施工。桩基直径为L2米和L8米两种。二、施工流程及施工方法：(1)、施工流程：放样护筒埋设钻机就位钻孔成孔检查及清孔钢筋笼下放一一下导管一一二次清孔一一水下混凝土灌注一一凿桩一一检测并测桩顶标高(2)、施工方法1 .放样：施工前先排水、修路、平整场地，土质松软时应予以换填，使施工机具能顺利进出，保证钻机在施工中的平稳。然后由测
2、量人员准确放出各个桩基的中心位置，桩基的中心偏差不大于lcm采用木桩或短钢筋在桩位点附近设置护桩，护桩应妥善保护至终孔，以供随时检查钻机对中情况。2 .护筒埋设：护筒采用5mm以上的钢板制作，护筒内径比桩径大40cm。护筒顶面比地面高30Cnl或高出地下水位和施工最高水位L52.0m,护筒的埋设深度根据设计要求或桩径及水文地质情况确定，一般埋深在24m。护筒中心竖直线与桩中心线重合，平面允许误差50mm,竖直倾斜度不大于1%。钻进过程中要经常检查护筒的移位和下沉，并及时纠正。3 .钻机就位：钻机的钻杆中心对准桩中心。钻机定位准确后，由现场施工人员自检，现场技术人员复测，最后报请现场监理检查合格
3、后方可开钻。钻机对中允许偏差为5cm。钻机就位后要保持平稳和牢固，保证在钻进过程中不产生位移和沉陷。4 .钻孔：开始钻孔要放慢速度，等到有泥浆性能满足要求后可以正常钻进。钻孔要连续操作，不得中途停止。钻进过程中应注意地层变化，对不同的土层采用不同的钻机速度和方法。钻进过程中要经常检查孔径和倾斜度。钻进过程中随时注意取样，如果地层地质情况变化和地质剖面图比较出入比较大，且影响钻进难度的，现场技术人员要做好记录并及时通知现场监理。表2.1各类土层中的冲程和泥浆密度选用表项次项目冲程(m)泥浆密度(tm3)备注1在护筒中及护筒刃脚下3m以内0.91.11.11.3土层不好时宜提高泥浆密度，必要时加入

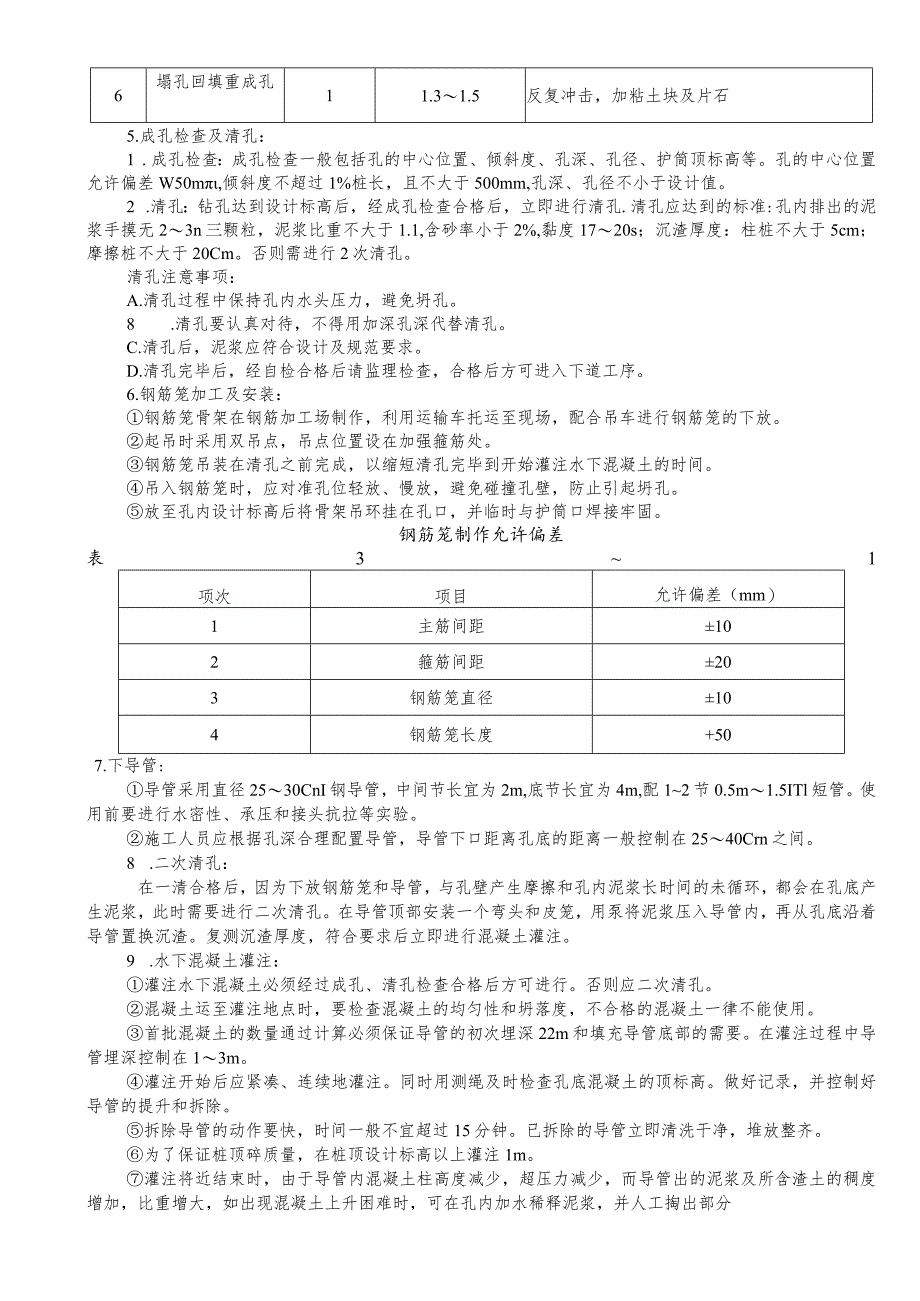

4、小片石和粘土块2粘土12清水或稀泥浆，经常清理钻头上的泥块3砂土121.3-1.5抛粘土块，勤冲勤掏渣，防塌孔4砂卵石231.3-1.5加大冲击能量，勤掏渣5风化岩141.21.4如岩层表面不平或倾斜，应抛入2030Cm厚块石使之略平，然后低锤快击使其成一紧密平台，再进行正常冲击，同时加大冲击能量，勤掏渣(编号:)A-JL-L2合同号:监理单位:承包商:6塌孔回填重成孔11.31.5反复冲击，加粘土块及片石5.成孔检查及清孔：1 .成孔检查：成孔检查一般包括孔的中心位置、倾斜度、孔深、孔径、护筒顶标高等。孔的中心位置允许偏差W50m,倾斜度不超过1%桩长，且不大于500mm,孔深、孔径不小于设
5、计值。2 .清孔：钻孔达到设计标高后，经成孔检查合格后，立即进行清孔.清孔应达到的标准:孔内排出的泥浆手摸无23n三颗粒，泥浆比重不大于1.1,含砂率小于2%,黏度1720s；沉渣厚度：柱桩不大于5cm；摩擦桩不大于20Cm。否则需进行2次清孔。清孔注意事项：A.清孔过程中保持孔内水头压力，避免坍孔。8 .清孔要认真对待，不得用加深孔深代替清孔。C.清孔后，泥浆应符合设计及规范要求。D.清孔完毕后，经自检合格后请监理检查，合格后方可进入下道工序。6.钢筋笼加工及安装：钢筋笼骨架在钢筋加工场制作，利用运输车托运至现场，配合吊车进行钢筋笼的下放。起吊时采用双吊点，吊点位置设在加强箍筋处。钢筋笼吊装
6、在清孔之前完成，以缩短清孔完毕到开始灌注水下混凝土的时间。吊入钢筋笼时，应对准孔位轻放、慢放，避免碰撞孔壁，防止引起坍孔。放至孔内设计标高后将骨架吊环挂在孔口，并临时与护筒口焊接牢固。钢筋笼制作允许偏差表31项次项目允许偏差（mm）1主筋间距102箍筋间距203钢筋笼直径104钢筋笼长度+507.下导管:导管采用直径2530CnI钢导管，中间节长宜为2m,底节长宜为4m,配12节0.5m1.5ITl短管。使用前要进行水密性、承压和接头抗拉等实验。施工人员应根据孔深合理配置导管，导管下口距离孔底的距离一般控制在2540Crn之间。8 .二次清孔：在一清合格后，因为下放钢筋笼和导管，与孔壁产生摩擦
7、和孔内泥浆长时间的未循环，都会在孔底产生泥浆，此时需要进行二次清孔。在导管顶部安装一个弯头和皮笼，用泵将泥浆压入导管内，再从孔底沿着导管置换沉渣。复测沉渣厚度，符合要求后立即进行混凝土灌注。9 .水下混凝土灌注：灌注水下混凝土必须经过成孔、清孔检查合格后方可进行。否则应二次清孔。混凝土运至灌注地点时，要检查混凝土的均匀性和坍落度，不合格的混凝土一律不能使用。首批混凝土的数量通过计算必须保证导管的初次埋深22m和填充导管底部的需要。在灌注过程中导管埋深控制在13m。灌注开始后应紧凑、连续地灌注。同时用测绳及时检查孔底混凝土的顶标高。做好记录，并控制好导管的提升和拆除。拆除导管的动作要快，时间一般

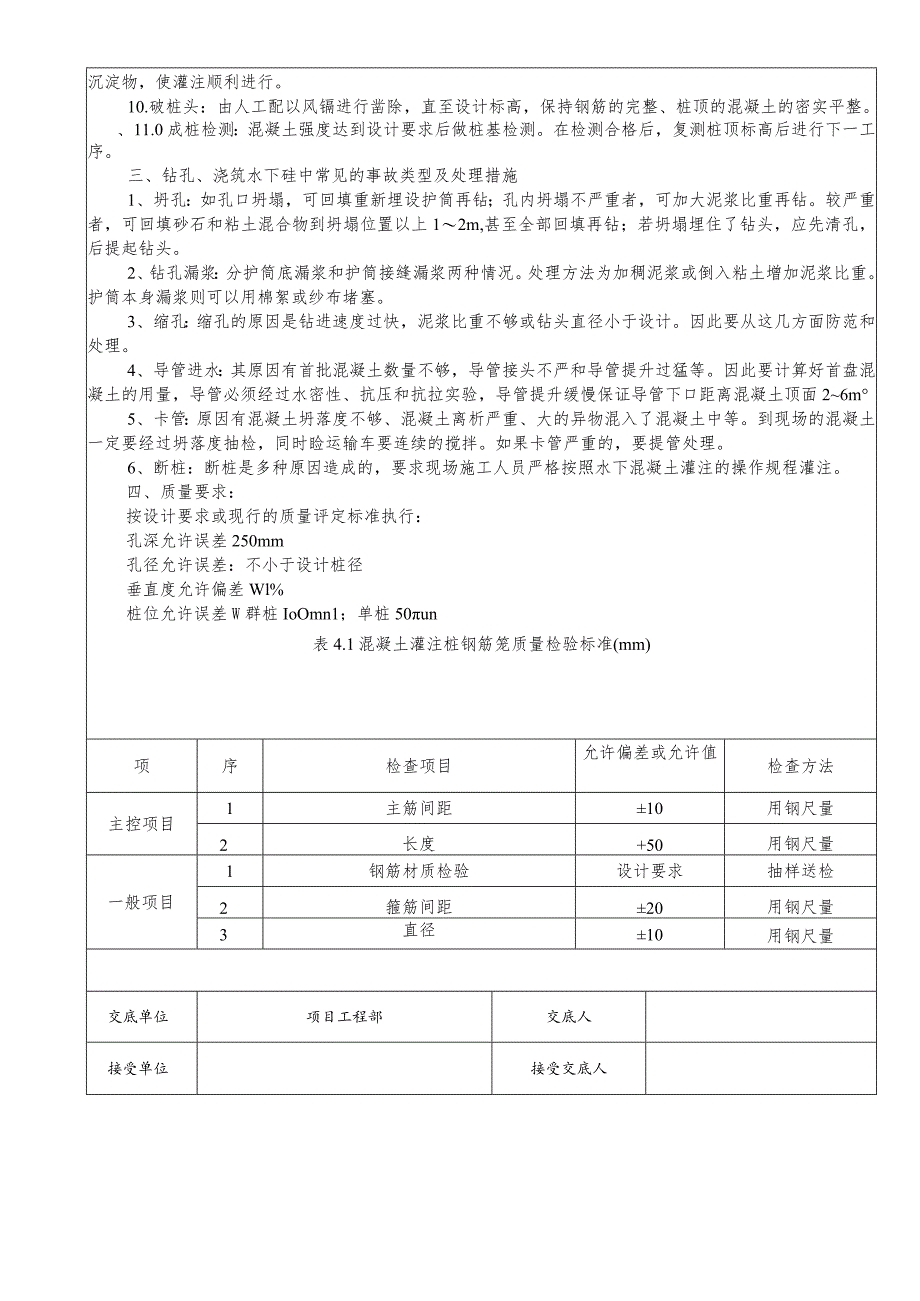

8、不宜超过15分钟。已拆除的导管立即清洗干净，堆放整齐。为了保证桩顶碎质量，在桩顶设计标高以上灌注1m。灌注将近结束时，由于导管内混凝土柱高度减少，超压力减少，而导管出的泥浆及所含渣土的稠度增加，比重增大，如出现混凝土上升困难时，可在孔内加水稀释泥浆，并人工掏出部分沉淀物，使灌注顺利进行。10.破桩头：由人工配以风镉进行凿除，直至设计标高，保持钢筋的完整、桩顶的混凝土的密实平整。、11.0成桩检测：混凝土强度达到设计要求后做桩基检测。在检测合格后，复测桩顶标高后进行下一工序。三、钻孔、浇筑水下硅中常见的事故类型及处理措施1、坍孔：如孔口坍塌，可回填重新埋设护筒再钻；孔内坍塌不严重者，可加大泥浆比
9、重再钻。较严重者，可回填砂石和粘土混合物到坍塌位置以上12m,甚至全部回填再钻；若坍塌埋住了钻头，应先清孔，后提起钻头。2、钻孔漏浆：分护筒底漏浆和护筒接缝漏浆两种情况。处理方法为加稠泥浆或倒入粘土增加泥浆比重。护筒本身漏浆则可以用棉絮或纱布堵塞。3、缩孔：缩孔的原因是钻进速度过快，泥浆比重不够或钻头直径小于设计。因此要从这几方面防范和处理。4、导管进水：其原因有首批混凝土数量不够，导管接头不严和导管提升过猛等。因此要计算好首盘混凝土的用量，导管必须经过水密性、抗压和抗拉实验，导管提升缓慢保证导管下口距离混凝土顶面26m5、卡管：原因有混凝土坍落度不够、混凝土离析严重、大的异物混入了混凝土中等。到现场的混凝土一定要经过坍落度抽检，同时睑运输车要连续的搅拌。如果卡管严重的，要提管处理。6、断桩：断桩是多种原因造成的，要求现场施工人员严格按照水下混凝土灌注的操作规程灌注。四、质量要求：按设计要求或现行的质量评定标准执行：孔深允许误差250mm孔径允许误差：不小于设计桩径垂直度允许偏差Wl%桩位允许误差W群桩IoOmn1；单桩50un表4.1混凝土灌注桩钢筋笼质量检验标准(mm)项序检查项目允许偏差或允许值检查方法主控项目1主筋间距10用钢尺量2长度+50用钢尺量一般项目1钢筋材质检验设计要求抽样送检2箍筋间距20用钢尺量3直径10用钢尺量交底单位项目工程部交底人接受单位接受交底人
