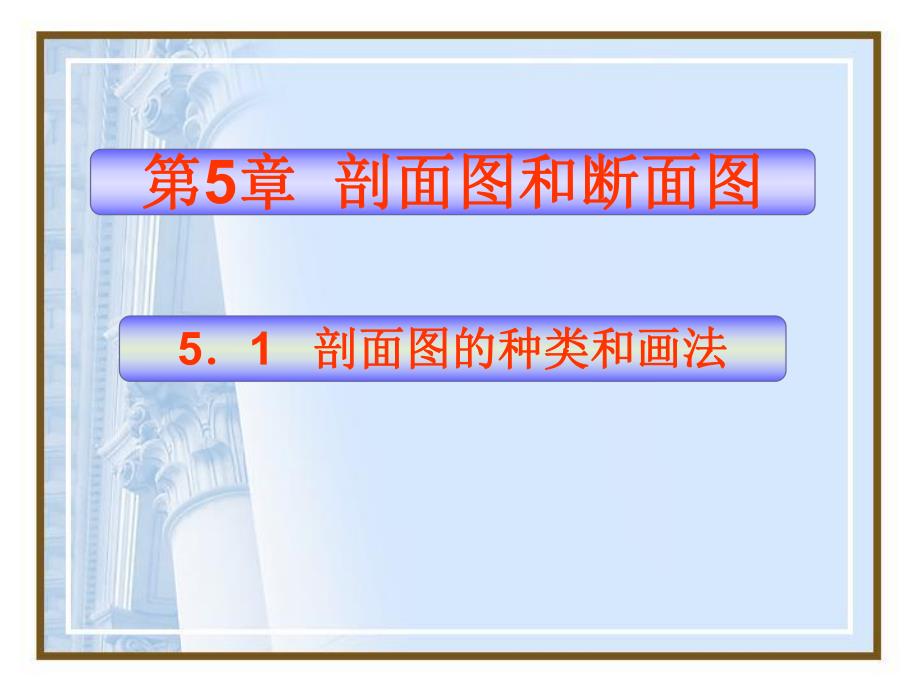

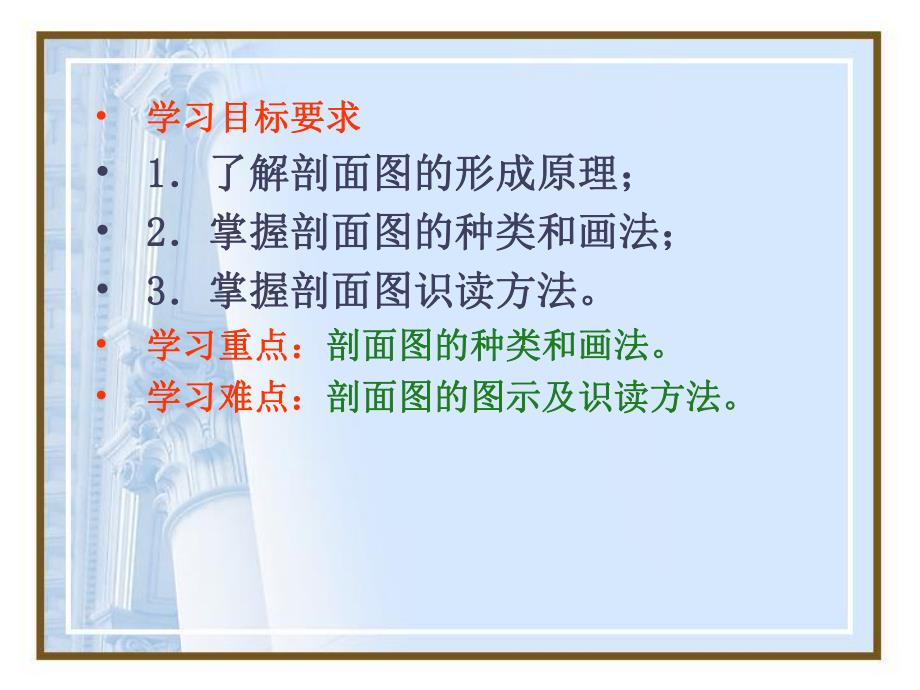

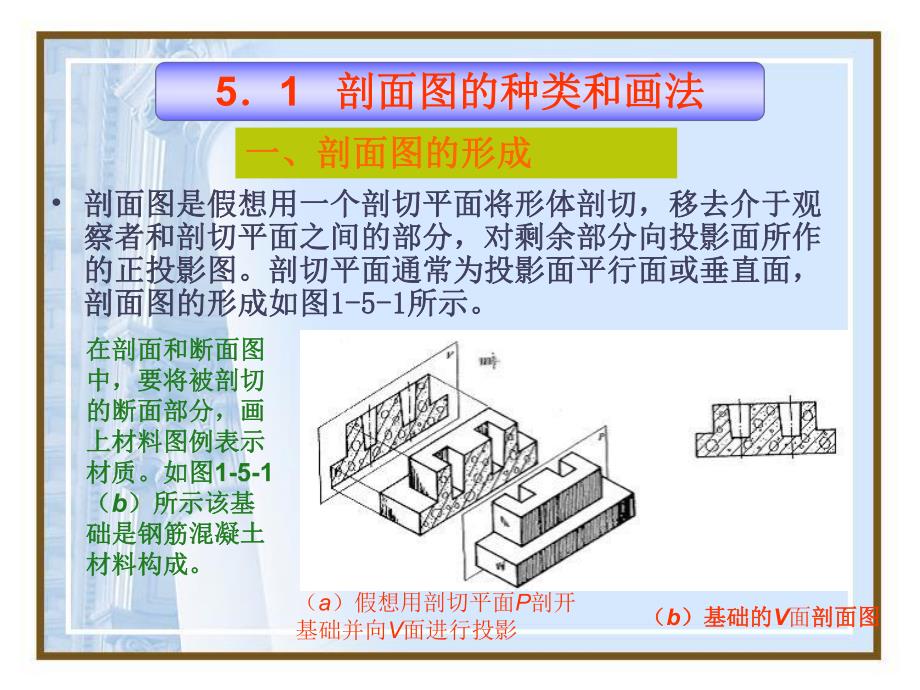

1、第第5章章 剖面图和断面图剖面图和断面图51 剖面图的种类和画法剖面图的种类和画法学习目标要求学习目标要求1 1了解剖面图的形成原理;了解剖面图的形成原理;2 2掌握剖面图的种类和画法;掌握剖面图的种类和画法;3 3掌握剖面图识读方法。掌握剖面图识读方法。学习重点:学习重点:剖面图的种类和画法。剖面图的种类和画法。学习难点:学习难点:剖面图的图示及识读方法。剖面图的图示及识读方法。一、剖面图的形成一、剖面图的形成 剖面图是假想用一个剖切平面将形体剖切,移去介于观剖面图是假想用一个剖切平面将形体剖切,移去介于观察者和剖切平面之间的部分,对剩余部分向投影面所作察者和剖切平面之间的部分,对剩余部分向

2、投影面所作的正投影图。剖切平面通常为投影面平行面或垂直面,的正投影图。剖切平面通常为投影面平行面或垂直面,剖面图的形成如图剖面图的形成如图1-5-11-5-1所示。所示。51 剖面图的种类和画法剖面图的种类和画法(a)假想用剖切平面P剖开 基础并向V面进行投影(b)基础的)基础的V面剖面图剖面图在剖面和断面图在剖面和断面图中,要将被剖切中,要将被剖切的断面部分,画的断面部分,画上材料图例表示上材料图例表示材质。如图材质。如图1-5-1(b)所示该基)所示该基础是钢筋混凝土础是钢筋混凝土材料构成。材料构成。二、剖面图的表达二、剖面图的表达 作形体的剖面图,首先应确定剖切平面的位作形体的剖面图,首

3、先应确定剖切平面的位置,使剖切后得到的剖面图清晰反映实形、置,使剖切后得到的剖面图清晰反映实形、便于理解内部的构造组成,并对剖切形体来便于理解内部的构造组成,并对剖切形体来说应具有足够的代表性。故在选择剖切平面说应具有足够的代表性。故在选择剖切平面位置时除应注意使剖切平面平行于投影面外,位置时除应注意使剖切平面平行于投影面外,还需要使其经过形体有代表的位置,如孔、还需要使其经过形体有代表的位置,如孔、洞、槽位置(孔、洞、槽若有对称性则应经洞、槽位置(孔、洞、槽若有对称性则应经过其中心线)。过其中心线)。1 确定剖切平面的位置确定剖切平面的位置2 2、剖面符号和画法、剖面符号和画法 由于剖面图本

4、身不能反映剖切平面的位置,就必须在由于剖面图本身不能反映剖切平面的位置,就必须在其他投影图上标出剖切平面的位置及剖切形式。在建其他投影图上标出剖切平面的位置及剖切形式。在建筑工程图中用剖切平面符号表示剖切平面的位置及其筑工程图中用剖切平面符号表示剖切平面的位置及其剖切开以后的投影方向。剖切开以后的投影方向。房屋建筑制图统一标准房屋建筑制图统一标准中规定剖切符号由剖切位置线及剖视方向线组成,均中规定剖切符号由剖切位置线及剖视方向线组成,均以粗实线绘制。如以粗实线绘制。如图图1-5-31-5-3所示。所示。画剖面图时应重点掌握以下几点画剖面图时应重点掌握以下几点(1 1)剖切位置线:是表示剖切平面

5、的剖切位置的。)剖切位置线:是表示剖切平面的剖切位置的。剖切位置线用两段粗实线绘制,长度剖切位置线用两段粗实线绘制,长度610mm610mm。(2 2)剖视方向线:是表示剖切形体后向哪个方向作)剖视方向线:是表示剖切形体后向哪个方向作投影的。剖视方向线用两段粗实线绘制,与剖切位置线投影的。剖视方向线用两段粗实线绘制,与剖切位置线垂直,长度宜为垂直,长度宜为46mm46mm。剖面剖切符号不宜与图面上图。剖面剖切符号不宜与图面上图线相接触。线相接触。(3 3)剖面图的编号:用阿拉伯数字,按顺序由左至)剖面图的编号:用阿拉伯数字,按顺序由左至右、由下至上连续编排,编号应注写在剖视方向线的端右、由下至

6、上连续编排,编号应注写在剖视方向线的端部。部。(4 4).剖面线:剖面线:3 3、画材料图例、画材料图例在剖切时,剖切平面将形体切开,从剖切开的截面上能反映形体所采在剖切时,剖切平面将形体切开,从剖切开的截面上能反映形体所采用的材料。因此,在截面上应表示该形体所用的材料。用的材料。因此,在截面上应表示该形体所用的材料。房屋建筑制房屋建筑制图统一标准图统一标准中将常用建筑材料做了规定画法,如表中将常用建筑材料做了规定画法,如表1-5-11-5-1所示。所示。表表1-1-5 建筑材料图例建筑材料图例4 4、画剖面图应注意的问题、画剖面图应注意的问题 1 1剖切位置要适当剖切位置要适当 2 2内、外

7、轮廓要画齐全内、外轮廓要画齐全 3 3剖切图符号要画好剖切图符号要画好二、剖面图的种类与画法二、剖面图的种类与画法 常用的剖面图有:全剖面图、半剖面图、阶梯剖面图、常用的剖面图有:全剖面图、半剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图六种。展开剖面图、局部剖面图和分层剖面图六种。1 全剖面图全剖面图假想用一个剖切平面将形体完整地剖切开,得到的剖面假想用一个剖切平面将形体完整地剖切开,得到的剖面图,称为全剖面图(简称全剖)。全剖面图一般常应用图,称为全剖面图(简称全剖)。全剖面图一般常应用于不对称的形体,或虽然对称,但外形比较简单,或在于不对称的形体,或虽然对称,但外形比较简单,或在

8、另一投影中已将它的外形表达清楚的形体。另一投影中已将它的外形表达清楚的形体。a)两两面面投投影影b)立立体体图图c)剖剖面面图图在建筑工程图中,建筑平面图就是用水平全剖的方法绘在建筑工程图中,建筑平面图就是用水平全剖的方法绘制的水平全剖图,如制的水平全剖图,如图图1-5-51-5-5所示。所示。图图1-5-5房屋平、立、剖面图房屋平、立、剖面图2 2 半剖面图半剖面图 如果形体是左右对称或前后对称,而且内外形状都比较复如果形体是左右对称或前后对称,而且内外形状都比较复杂时,为了同时表达内外形状,应采用半剖。杂时,为了同时表达内外形状,应采用半剖。半剖就是以图形对称线为分界线,相当于把形体剖去半

9、剖就是以图形对称线为分界线,相当于把形体剖去1/41/4之后,画出一半表示外形投影,一半表示内部剖面的图形。之后,画出一半表示外形投影,一半表示内部剖面的图形。如如图图1-5-61-5-6所示,为一所示,为一 个杯形基础的半剖面图,个杯形基础的半剖面图,在正面投影和侧面投影在正面投影和侧面投影 中,都采用了半剖面图中,都采用了半剖面图 的画法,以表示基础的的画法,以表示基础的 外部形状和内部构造。外部形状和内部构造。图图1-5-6 杯形基础的半剖图杯形基础的半剖图画半剖面图时,应注意:画半剖面图时,应注意:(1 1)剖面图和半外形图应以对称面或对称线为)剖面图和半外形图应以对称面或对称线为界,

10、对称面或对称线画成细的单点长画线。界,对称面或对称线画成细的单点长画线。(2 2)半剖面图一般应画在水平对称轴线下侧或)半剖面图一般应画在水平对称轴线下侧或竖直对称轴线的右侧。竖直对称轴线的右侧。(3 3)半剖面图一般不画剖切符号和编号,图名)半剖面图一般不画剖切符号和编号,图名沿用原投影图的图名。沿用原投影图的图名。3、阶梯剖面图4、展开剖面图5、局部剖面图6(1)分层剖面图(2)分层剖面图小结:总之,剖面图是工程中应用最多的图样,必须熟练掌握其作图方法,并能准确理解和识读各种剖面图,以提高对工程图的识读能力。练习:练习:1 1什么是剖面图?剖面符号如何表示?什么是剖面图?剖面符号如何表示?2 2如图如图1-5-191-5-19所示,画出所示,画出1-11-1、2-22-2剖面图。剖面图。1-5-19 第第2题图题图
