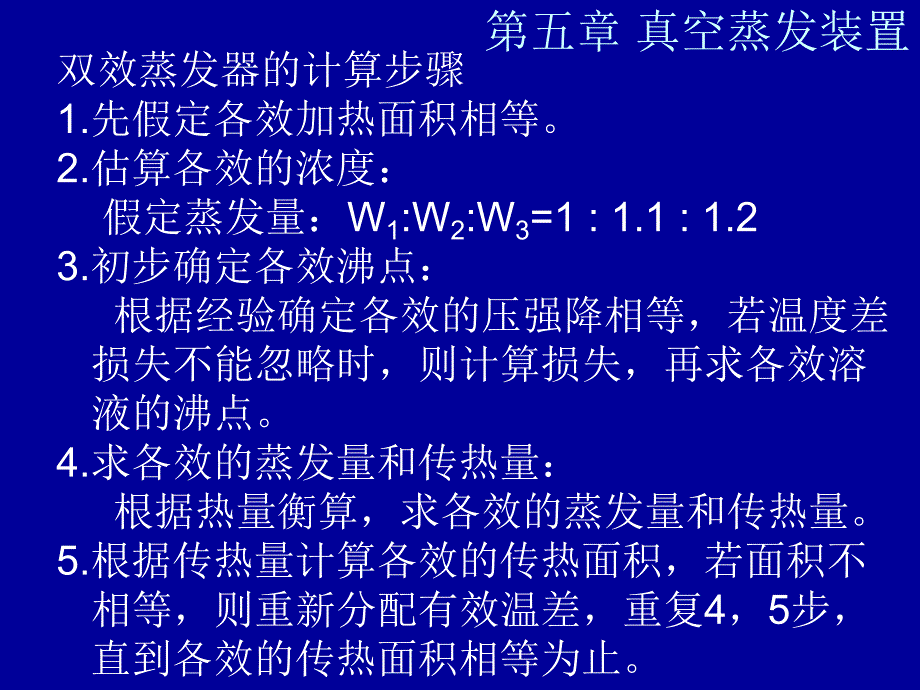

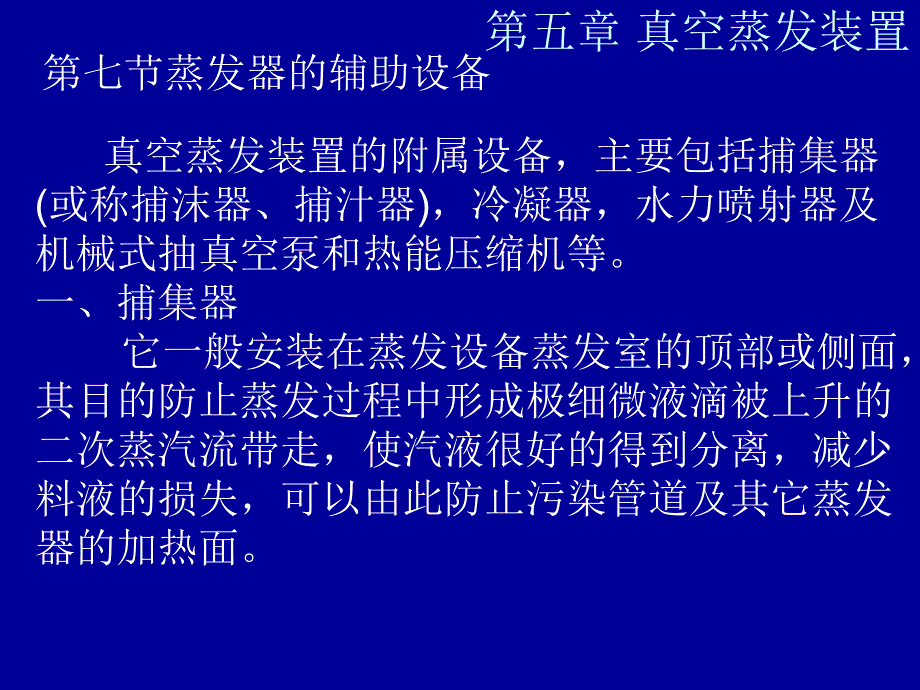

1、第五章 真空蒸发装置双效蒸发器的计算步骤1.先假定各效加热面积相等。2.估算各效的浓度：假定蒸发量：W1:W2:W3=1:1.1:1.23.初步确定各效沸点：根据经验确定各效的压强降相等，若温度差损失不能忽略时，则计算损失，再求各效溶液的沸点。4.求各效的蒸发量和传热量：根据热量衡算，求各效的蒸发量和传热量。5.根据传热量计算各效的传热面积，若面积不相等，则重新分配有效温差，重复4，5步，直到各效的传热面积相等为止。第五章 真空蒸发装置第七节蒸发器的辅助设备 真空蒸发装置的附属设备，主要包括捕集器(或称捕沫器、捕汁器)，冷凝器，水力喷射器及机械式抽真空泵和热能压缩机等。一、捕集器 它一般安装在

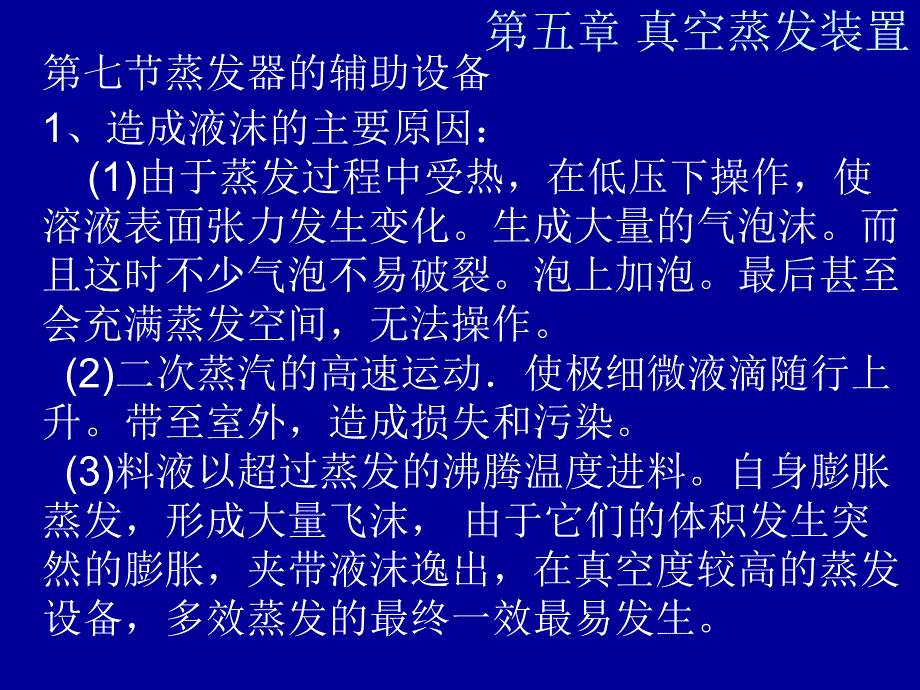

2、蒸发设备蒸发室的顶部或侧面，其目的防止蒸发过程中形成极细微液滴被上升的二次蒸汽流带走，使汽液很好的得到分离，减少料液的损失，可以由此防止污染管道及其它蒸发器的加热面。第五章 真空蒸发装置第七节蒸发器的辅助设备 1、造成液沫的主要原因：(1)由于蒸发过程中受热，在低压下操作，使溶液表面张力发生变化。生成大量的气泡沫。而且这时不少气泡不易破裂。泡上加泡。最后甚至会充满蒸发空间，无法操作。(2)二次蒸汽的高速运动使极细微液滴随行上升。带至室外，造成损失和污染。(3)料液以超过蒸发的沸腾温度进料。自身膨胀蒸发，形成大量飞沫，由于它们的体积发生突然的膨胀，夹带液沫逸出，在真空度较高的蒸发设备，多效蒸发的
3、最终一效最易发生。第五章 真空蒸发装置第七节蒸发器的辅助设备 2、捕集器的结构形式 在工业生产上，捕集器的工作原理不同，类型就有很多，但是把它们总结和归纳后，可发现不外乎为惯性型、离心型及表面型三太类。现分述如下 (1)惯性型：如图534中(1)及(2)和(5)所示，它是在二次蒸汽高速上升运动时，突然改变其运动方向，让二次蒸汽与若干档板相碰撞，液体本身因质量大惯性大，不易改变运动方向，向前不断与档板碰撞。速度很快降下来，动能减小，使液体与二次蒸汽得到分离。第五章 真空蒸发装置第七节蒸发器的辅助设备 2、捕集器的结构形式 (1)惯性型：为了提高分离效果，要求容器的直径比二次蒸汽入口直径大2.53
4、倍。在正常操作时效果尚好，缺点是阻力大，压力损失大。第五章 真空蒸发装置第七节蒸发器的辅助设备 2、捕集器的结构形式 (2)离心型：如图534中(3)所示，其形状与旋风分离器相似二次蒸汽沿分离器的壳壁呈切线方向进入，因此汽流产生回旋运动。液滴本身因质量大被甩至外璧，使之产生摩擦，速度下降，动能减少。液滴沿壁回流下来到蒸发器内参加蒸发。此种形式的捕集器，必须要求二次蒸汽速度大(一般在1230米秒)的才能充分发挥设备性能。其压力损失也大(一般为40100毫米汞柱)。第五章 真空蒸发装置第七节蒸发器的辅助设备 2、捕集器的结构形式 (2)离心型：第五章 真空蒸发装置第七节蒸发器的辅助设备 2、捕集器
5、的结构形式 (3)表面型：如图534中(4)所示，它是二次蒸汽通过多层金属网或者磁圈等所构成的捕集器。液滴被粘附在其表面，二次蒸汽则通过，速度小，压力损失小，一般只有几个毫米汞柱，由于磁圈填料或金属网，不易清洗，在食品工业中较少采用。第五章 真空蒸发装置第七节蒸发器的辅助设备 3、选择捕集器的条件：捕集器的选择，必须考虑下面几个条件。(1)汽液分离效果好。(2)阻力小，即压力损失少。(3)汽液得到分离后，回流液进入蒸发室内具有较好的结果，不会使回流液在回到蒸发室的途中再次被二次蒸汽带走。(4)捕集器结构简单，体积及其尺寸小，金属耗量低。(5)生产结束时容易拆洗，没有死角。第五章 真空蒸发装置第
6、七节蒸发器的辅助设备 4、计算：捕集器的容积可按如下公式计算 式中：VD蒸汽分离器的容积，米3。W水份蒸发量(即二次蒸汽量)公斤h V二次蒸汽的比容，米3公斤 A捕集器的容积负荷，一般离心式捕集器A=4000-4500米3/时米3。其他类型的捕集器A=8 000-12000米3/时米3AVWVD第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器 1、冷凝的主要目是：将真空浓缩所产生的二次蒸汽进行冷凝将其中之不凝结气体(如空气、二氧化碳等)分离以减轻抽真空系统的容积负荷；同时保证一定要求的真空度。如绝对压强140.4(毫米汞柱)60之饱和水蒸汽比容每公斤为7673(升)。而冷凝后之冷凝液，体
7、积仅是1.017(升)，相差达7000倍。第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器2、分类：二次蒸汽一般采用冷水进行冷凝，方法如下 (1)一种是间接冷凝法，它是采用间接冷凝器(如蛇管式，列管式)，冷却水与二次蒸汽不直接接触，这样蒸汽冷凝液不会被水弄脏，使冷凝液能回收.二次蒸汽一般走管内，流速一般选1015(米秒)，冷凝液在一般管外，冷水在管内，则水的流速为1.5-2.5(米秒)第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器(2)直接冷凝法 这种方法在上是用冷水与二次蒸汽直接混合而使二次蒸汽冷凝，工厂中常用的直接冷凝器有干式高位逆流冷凝器和低位湿式冷凝器及喷射式冷凝器等。冷
8、凝器是真空浓缩装置中主要的附属设备之一，现将乳品中常遇到的冷凝器分述如下。第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器3、冷凝器的结构、工作原理、流程：(1)表面式冷凝器(间接冷凝器：如图535中(2)所示，工作原理与一般管壳式热交换器相同，因是通过一层传热壁间接传递热量的，再加上壁垢的生成使传递热量两边的温度差较大，即二次蒸汽与冷却水的终温可能温差达1012，除非冷凝液要回收，冷却水的使用是不经济的，故一般情况下较少采用。第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器3、冷凝器的结构、工作原理、流程：(1)表面式冷凝器1真空浓缩锅2干式真空泵3冷却水泵8表面式冷凝器第五章
9、真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器3、冷凝器的结构、工作原理、流程：(2)大气式冷凝器：(干式高位逆流冷凝器)工作原理：冷凝器的流程如图(535)中(1)所示，二次蒸汽由冷凝器的下侧进入，向上通过隔板间隙，与从冷凝器上部进入的冷水逆流接触和冷凝，从气压管排出。不凝结气体由冷凝器上端排出，进入气液分离器将液滴分离后，再被抽真空装置吸取排到大气中。因被抽真空装置吸入的不凝结气体是没有液滴的，故称之为干式高位逆流冷凝器。第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器3、冷凝器的结构、工作原理、流程：(2)大气式冷凝器：(干式高位逆流冷凝器)工作原理：1真空浓缩锅2干式真空泵3冷却
10、水泵4水池5大气式冷凝器6汽水分离器7气压式真空腿第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器3、冷凝器的结构、工作原理、流程：结构：冷凝器体是一个用钢板制成的圆筒。直径为4002000(毫米)，高度12005000(毫米)，内部装有淋水板常见的如图(536)，板数一般为38块，板上有孔眼或无孔眼，孔眼直径为25(毫米)，每块淋水板的面积为冷凝器断面积的6075。第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器3、冷凝器的结构、工作原理、流程：结构：第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器3、冷凝器的结构、工作原理、流程：结构：大气式冷凝器是利用冷却水与二次蒸汽直
11、接接触时进行冷凝。一般为逆流方式，冷却水之排出利用气压真空腿。故冷凝器需架设于适当之高度(1011M)，以利排水，不凝缩气体是用干式真空泵从冷凝器顶部抽出的。第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器3、冷凝器的结构、工作原理、流程：结构：气压真空腿的高度计算可应用下式H=10.33hK+hw+hz （M）式中：hk冷凝器内之绝对压力,(M水柱)hw降水管中之阻力总和(约为0.10.2M水柱)hz补充高度，在正常条件下为0.5M水柱(在计算值后加)第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器3、冷凝器的结构、工作原理、流程：结构：由于这种冷凝器采用逆流方式，二次蒸汽温度与
12、冷却水之终温仅相差13，冷却水消耗量较少，此外，结构简单，工作可靠。其缺点是架设过高，需要较长之管道，安装检修不便。第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器3、冷凝器的结构、工作原理、流程：计算：第五章 真空蒸发装置第七节蒸发器的辅助设备 二、冷凝器(4)低水位冷凝器：前面介绍过高位逆流混合冷凝器。其中缺点之一就是太高，要安置在1011米位置上，为了降低大气脚(气压管)高度，可在它的下面联接抽水泵，使其抽吸压头等于气压管降低的高度，在顶端接干式真空泵或蒸汽喷射泵，因高度降低了，可安装在厂房内部，但要求配具有允许的真空吸头的抽水泵，管路联接要求严密，以免发生冷却水倒灌入蒸发器内部的
13、事故，在整个冷凝器系统中，要配置干式真空泵和抽水泵，投资费高，能量消耗也多。第五章 真空蒸发装置第七节蒸发器的辅助设备 (3)并流式冷凝器：结构如图53 8所示，冷却水网格中喷出，其流动方向与二次蒸汽流动方向相同，故称之并流冷凝器一般与湿式真空泵配套使用。特点：二次蒸汽温度与冷却水终了温度相差56，可见冷却水利用率设有逆流式混合冷凝器经济，另外一方面它必须与湿式真空泵配套使用，而湿式真空泵结构笨重，效率低，这种设备已属淘汰产品，乳品厂也不见采用。第五章 真空蒸发装置第七节蒸发器的辅助设备 (3)并流式冷凝器：第五章 真空蒸发装置第七节蒸发器的辅助设备 (5)水力喷射冷凝器：它由水力喷射器及离心
14、泵所组成，操作时兼有冷凝及抽真空两种作用。结构及工作原理，结构如图53 9所示，为水力喷射器结构，由图中可见，它是由喷咀、吸气室、混合室、扩散室等部分所组成的，工作时通过离心水泵的动力将水压入喷咀，为了防止高速水流的冲击作用，故在吸气室内装有流体导向板，对水流起缓冲及分配作用。第五章 真空蒸发装置第七节蒸发器的辅助设备 (5)水力喷射冷凝器：第五章 真空蒸发装置第七节蒸发器的辅助设备 (5)水力喷射冷凝器：第五章 真空蒸发装置第七节蒸发器的辅助设备 (5)水力喷射冷凝器：操作过程：离心水泵将水压入喷咀后，由于喷咀断面积小速度快(1530米秒)射入混合室及扩散室而到排水管中在喷咀出口处形成低压区
15、这样会不断的吸入二次蒸汽。因二次蒸汽与冷却水间有温差，混合后产生热交换，二次蒸汽温度降低，被冷却为冷凝水，与不凝性气体随冷却水一同排出，这样就完成了二次蒸汽的冷凝，又能起抽真空的作用，(要求供水压力稳定)，结束时，应先破坏真空，然后再关离心水泵。第五章 真空蒸发装置第七节蒸发器的辅助设备 (5)水力喷射冷凝器：高速的液流(或称射流)夹带气体并能混合的原理。在任何自由湍急射流中都呈现着旋动小质团的不规则运动，这些小质团在其横向位移中，穿越射流的边界，而与周围静止环境中的质量相接触。当接触时，移动着的质量则把“动量”传给周围的界层，因此使周围界层的质点产生谐振运动，而归并于射流，附近空间的质点则渗
