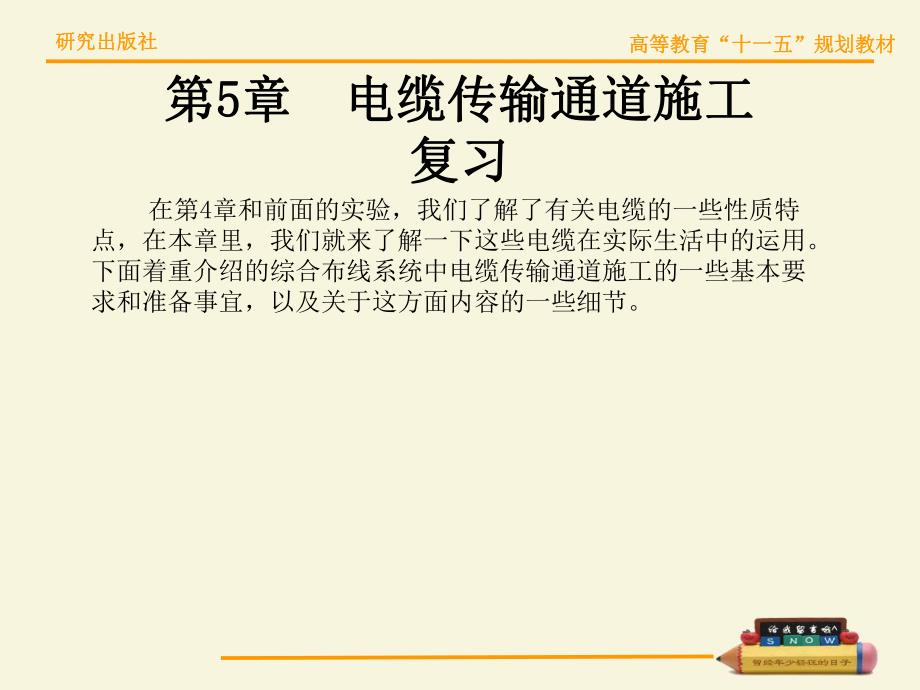

1、研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材第第5 5章章 电缆传输通道施工电缆传输通道施工复习复习在第4章和前面的实验，我们了解了有关电缆的一些性质特点，在本章里，我们就来了解一下这些电缆在实际生活中的运用。下面着重介绍的综合布线系统中电缆传输通道施工的一些基本要求和准备事宜，以及关于这方面内容的一些细节。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材5.1 5.1 电缆传输通道施工要求电缆传输通道施工要求5.1.1 5.1.1 施工准备施工准备根据施工准备的工作范围，可以把施工准备工作划分为阶段性施工准备和作业条件的施工准备两种。面来了解一下施

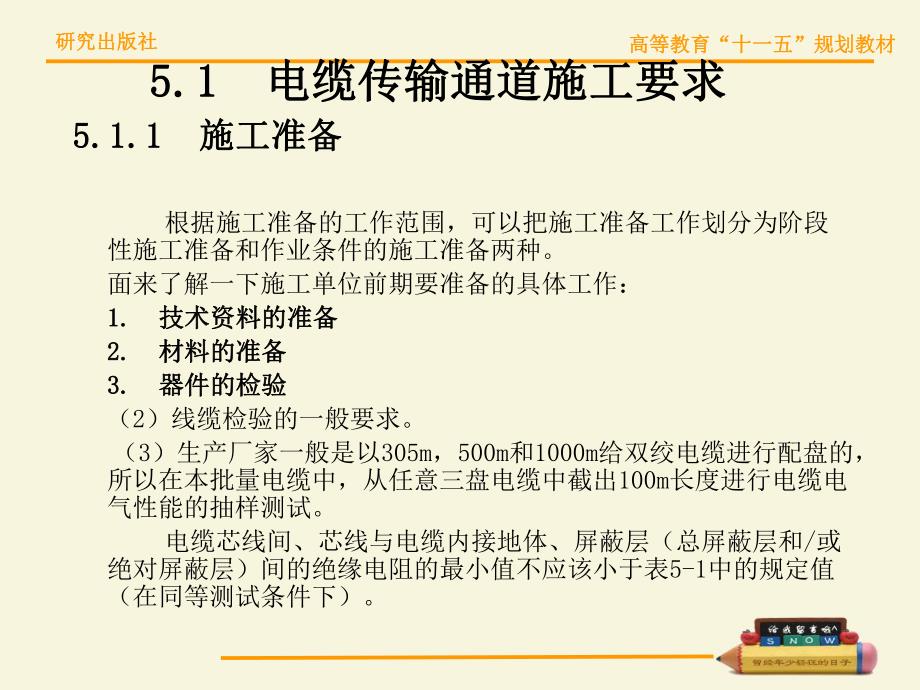

2、工单位前期要准备的具体工作：1.1.技术资料的准备技术资料的准备2.2.材料的准备材料的准备3.3.器件的检验器件的检验（2）线缆检验的一般要求。（3）生产厂家一般是以305m，500m和1000m给双绞电缆进行配盘的，所以在本批量电缆中，从任意三盘电缆中截出100m长度进行电缆电气性能的抽样测试。电缆芯线间、芯线与电缆内接地体、屏蔽层（总屏蔽层和/或绝对屏蔽层）间的绝缘电阻的最小值不应该小于表5-1中的规定值（在同等测试条件下）。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材 设备间敷设的活动地板要符合国家的标准即GB6650-1986 计算机机房用活动地板技术条件。地

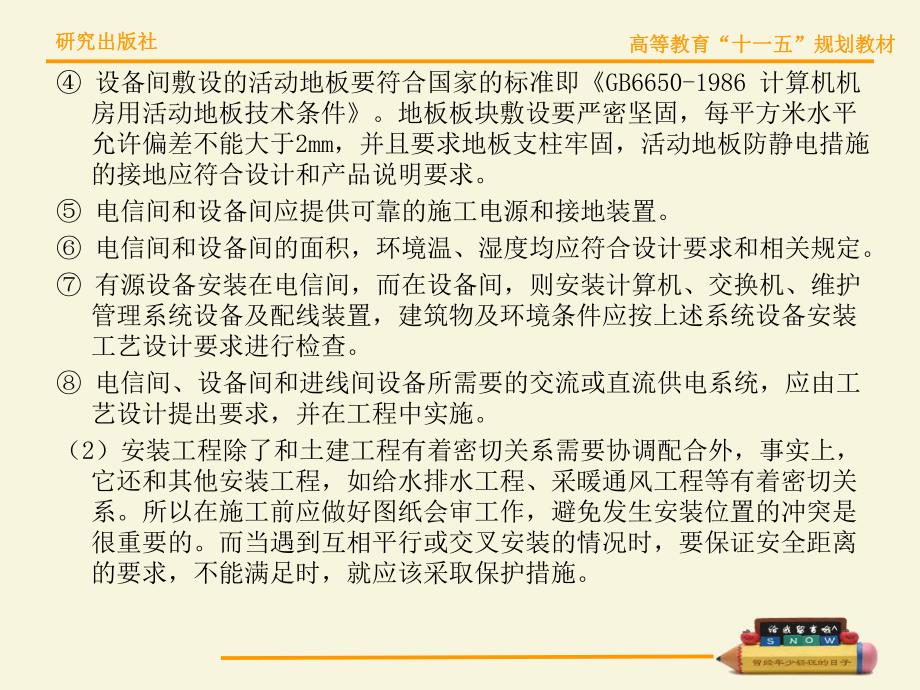

3、板板块敷设要严密坚固，每平方米水平允许偏差不能大于2mm，并且要求地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。电信间和设备间应提供可靠的施工电源和接地装置。电信间和设备间的面积，环境温、湿度均应符合设计要求和相关规定。有源设备安装在电信间，而在设备间，则安装计算机、交换机、维护管理系统设备及配线装置，建筑物及环境条件应按上述系统设备安装工艺设计要求进行检查。电信间、设备间和进线间设备所需要的交流或直流供电系统，应由工艺设计提出要求，并在工程中实施。（2）安装工程除了和土建工程有着密切关系需要协调配合外，事实上，它还和其他安装工程，如给水排水工程、采暖通风工程等有着密切关系。
4、所以在施工前应做好图纸会审工作，避免发生安装位置的冲突是很重要的。而当遇到互相平行或交叉安装的情况时，要保证安全距离的要求，不能满足时，就应该采取保护措施。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材绝缘材料聚烯烃5000聚氯乙烯500含氟聚合物5000低烟无卤热塑性材料1500（暂定）电缆类别线径（mm）最大环路直流电阻（/100m）100双绞电缆0.400.6519.20150双绞电缆0.600.6512.00表表5-1 绝缘电阻最小值绝缘电阻最小值表表5-2 双绞电缆线对流电阻双绞电缆线对流电阻（4）每线对的屏蔽层与电缆内接地体及总屏蔽层间的绝缘电阻，最小值不能小
5、于150M/km，这个值是在20测量的，其测试电压在直流100V500V之间。而双绞电缆线的最大直流环阻应符合表5-2规定。（5）剥开线缆头，如果有A、B端要求的，一般要识别端，并应在线缆外端标出其类别和序号。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材5.1.2 5.1.2 施工注意事项施工注意事项在施工过程中有要准备的工作，当然也有很多需要注意的事项。而这些要注意的事项，可以归纳为以下几点：（1）在施工现场，项目负责人必须要认真负责，及时地处理施工过程中可能出现的各种情况，并且要及时有效地协调处理各方意见。（2）假如在现场施工时，碰到一些不可预见的问题，应该及时向工
6、程单位汇报，并提出解决问题的办法，使得工程单位可以当场研究解决，以免影响工程的进度。（3）对于一些工程单位计划不周的问题，要及时妥善地解决。（4）而对工程单位新增加的点，在施工图中要及时地反映出来。（5）对其中一些场地或工段，要及时地进行阶段性检查及验收，以确保工程质量。（6）要按照工程的实际情况，制订实施性工程进度表。一般在制订工程进度表时，要留有余地，并且要考虑其他工程施工时有可能对本工程造成的影响，防止出现不能按时完工、交工的问题。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材5.1.4 5.1.4 金属线槽的敷设金属线槽的敷设1.1.金属管的敷设金属管的敷设（1）
7、金属管的加工要求。金属管应符合综合布线设计文件的规定。管口不应该有毛刺和尖锐棱角，以避免在穿电缆时划伤电缆。金属管口宜做成喇叭形，以减小直埋管在沉陷时管口处对电缆的剪切力。为了避免金属管弯曲程度过大，而使得金属管的有效管径减小，从而造成穿设电缆困难的问题，金属管在弯制后，不能有裂缝和明显的凹瘪现象。金属管的弯曲半径不能小于所穿入电缆的最小允许弯曲半径。为了增加金属管的使用寿命，在镀锌管的锌层剥落处应该涂上防腐漆。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材 光缆与电缆同管敷设时，则要在暗管内预置塑料子管，并将光缆敷设在子管内，使光缆和电缆可以分开布放。这就要求子管的内径
8、为光缆外径的2.5倍。2.2.金属桥架的敷设金属桥架的敷设可以根据工程环境、重要性和耐久性的不同，选择相应的防腐处理方式：（1）一般腐蚀较轻的环境可采用镀锌冷轧钢板桥梁。（2）腐蚀较强的环境可采用镀镍合金纯化处理桥架，也可采用不锈钢桥架。由于综合布线中所使用线缆的性能，对环境有一定的要求。因此在工程中通常会选用有盖无孔型槽式桥架（简称线槽）。线槽的安装还有一定的要求，大致可罗列如下：（1）线槽安装位置应符合施工图的规定，左右偏差则要由环境来决定，不过最大不应超过50mm。（2）线槽水平度每米偏差不应超过2mm。（3）垂直线槽应与地面保持垂直，并无倾斜现象，并且垂直度偏差不能超过3mm。研究出版
9、社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材（4）线槽节与节间用接头连接板拼接，并且要用螺丝拧紧。（5）当直线段桥架超过30m或跨越建筑物的时候，应该要有伸缩缝，并且其连接一般采用伸缩连接板。（6）线槽转弯半径不能小于其槽内的线缆最小允许弯曲半径的最大者。（7）盖板应紧固，并且支吊架要保持垂直、整齐牢固、无歪斜现象。（8）为了防止电磁波的干扰，一般要用辫式铜带把线槽连接到其经过的设备间，或者楼层电信间的接地装置上，并且保持良好的电气连接。3.PVC3.PVC塑料管的敷设塑料管的敷设塑料管的施工基本上与金属管的施工是相同的，一般是在工作区暗埋线槽，不过操作时要注意两点：（1）管转
10、弯时，弯曲半径要大（有利于穿线）。（2）管内穿线不能太多，一般要留有50以上的空间才好。管内电缆太多互相干扰。4.PCV4.PCV塑料线槽的敷设塑料线槽的敷设塑料槽的规格有很多种，其敷设与金属槽相似，但操作上有些不同，具体表现为：（1）在顶棚吊顶打吊杆或托式桥架。（2）在顶棚吊顶处采用托架桥架铺设。（3）在顶棚吊顶处采用托架加配定槽铺设。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材5.1.5 5.1.5 配线设备安装配线设备安装 上周做的配线架上周做的配线架1.1.机架安装要求机架安装要求（1）机架安装完毕后，其水平度和垂直度理应符合生产厂家的规定。若无厂家规定时，垂直
11、偏差度不能大于3mm。（2）机架上的各种零件不能够有脱落或碰坏。（3）机架的安装一定要牢固。（4）安装机架面板，架前要保留0.6m的空间，机架背面离墙距离则应视其型号而定。（5）壁挂式机框底距地面高度一般为300mm800mm之间。2.2.配线架安装要求配线架安装要求（1）如果采用下走线方式，则架底位置应与电缆上线孔相对应。（2）各直列垂直倾斜误差一般不能大于3mm，底座水平误差每平方米不宜大于2mm。（3）接线端子各种标记要齐全。（4）交接箱或暗线箱一般暗设在墙体内。（5）安装机架、配线设备接地体应符合设计要求，并保持良好的电气连接。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教
12、材规划教材5.2 5.2 铜缆布线铜缆布线5.2.1 5.2.1 布线安全与路由选择技术布线安全与路由选择技术1.1.布线安全布线安全首先，来了解布线的安全要求。参加施工的人员必须遵守以下几点要求：（1）穿着适合的工作服。（2）使用安全的工具。（3）保证工作区安全。（4）制定施工的安全措施。2.2.路由选择技术（布线时候对布线路径的选择）路由选择技术（布线时候对布线路径的选择）为了在布线工程中，能够选择到更好的路由，还要求布线施工人员做到以下几点：（1）了解建筑物的结构。（2）检查拉线。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材（3）确定现有线缆的位置。（4）提供线缆
13、支持。（5）拉线速度的考虑。（6）最大拉力。一般来说，拉线的拉力如果太大，线缆容易会发生变型，从而可能会导致线缆传输性能的下降。据实践证明，线缆允许的最大拉力（F）与电缆的根数（n）有一定的关系，即：F=（5*n+5）N，其中n7，当n7时，F40N。解释一下上面的式子：如果是一根4对线电缆，最大拉力F为10N；而二根4对线电缆，最大拉力F为15N；三根4对线电缆，最大拉力F则为20N；而不管多少根线对电缆，最大拉力F都不能超过40N。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材5.2.3 5.2.3 建筑物主干线缆布线（垂直布线）建筑物主干线缆布线（垂直布线）1.1.
14、向下垂放线缆向下垂放线缆通常来说，向下垂放线缆比向上牵引要容易得多，下面就来具体介绍向下垂放线缆的一般步骤：（1）首先要做的是把线缆卷轴弄到最顶层。（2）安装线缆（通常安装在离房子的孔洞处34m的地方），并从卷轴顶部开始放线。（3）在线缆卷轴处安排所需的适当数量的布线施工人员，并保证每层至少要有一个施工人员负责引导下垂的线缆。（4）旋转卷轴，然后将线缆从卷轴上拉出来。（5）如图5-14所示，为了防止线缆的外皮被孔洞不光滑的边缘擦破，在孔洞中先安放一个塑料的靴状保护物，然后引导拉出的线缆进入弱电间的孔洞。（6）把线缆慢慢地放进孔洞并向下垂放，直到在下一层的负责引导线缆下垂的施工人员能将线缆引到下
15、一个孔洞为止。（7）按照前面的步骤，继续慢慢地放线，并将线缆引人各层的孔洞。图5-14 保护线缆的塑料靴状保护物研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材5.2.4 5.2.4 建筑群电缆布线（视具体情况来选择地下管道建筑群电缆布线（视具体情况来选择地下管道还是架空的布线方法）还是架空的布线方法）1.1.地下管道内敷设线缆地下管道内敷设线缆在敷设的时候到底是选用人力还是机器施工，就要取决于以下三个因素：（1）管道中是否有其他线缆。（2）管道中是否存在拐弯。（3）要敷设的线缆的大小和重量如何。2.2.架空敷设线缆架空敷设线缆架空线缆就是利用电线杆将线缆敷设在空中。架空敷
16、设中所布放的线缆通常有两种类型，即自支持的线缆和不能自支持的线缆。而对于那些不能自支持的线缆，需要使用钢绳固定电缆，其一般的施工步骤可描述如下：（1）通常电线杆的间距最好小于30m。（2）选择合适的钢丝绳（根据线缆的质量）。（3）接好钢丝绳。（4）架设好线缆。（5）在每隔50cm的地方架设一个挂钩，用来固定线缆。研究出版社研究出版社高等教育高等教育“十一五十一五”规划教材规划教材5.4 5.4 信息插座端接信息插座端接5.4.1 5.4.1 信息插座安装要求信息插座安装要求（1）信息插座一般是安装在一些平坦的地方，并且安装要牢固。（2）信息插座的面上一定要有盖板，并且它的面板有直立和水平等形式。（3）如果是在墙上安装，则插座应该高出地面300mm为宜，如果地面采用的是活动地板的话，就还要再加上活动地板内净高尺寸。（4）不同的施工现场条件，往往要用不同的方法来固定信息插座的底座，不过一般采用扩张螺钉、射钉等方式。（5）信息插座要有标签，并且要以颜色、图形、文字表示所接终端设备的类型。（6）信息插座模块化的引针与电缆连接有两种方式，即：按照T 568B标准布线的接线和按照T568A（ISD
