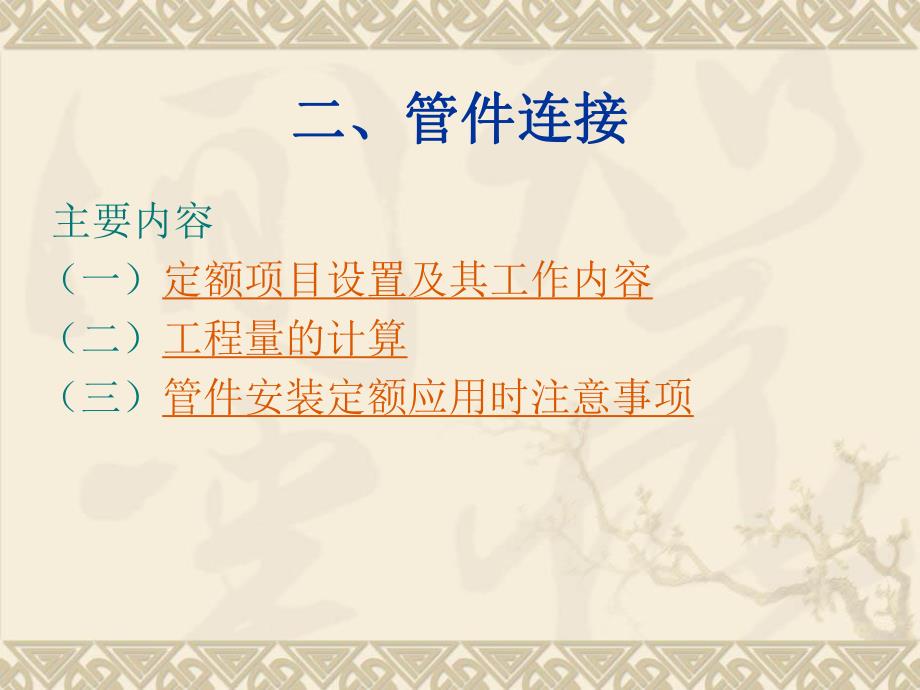

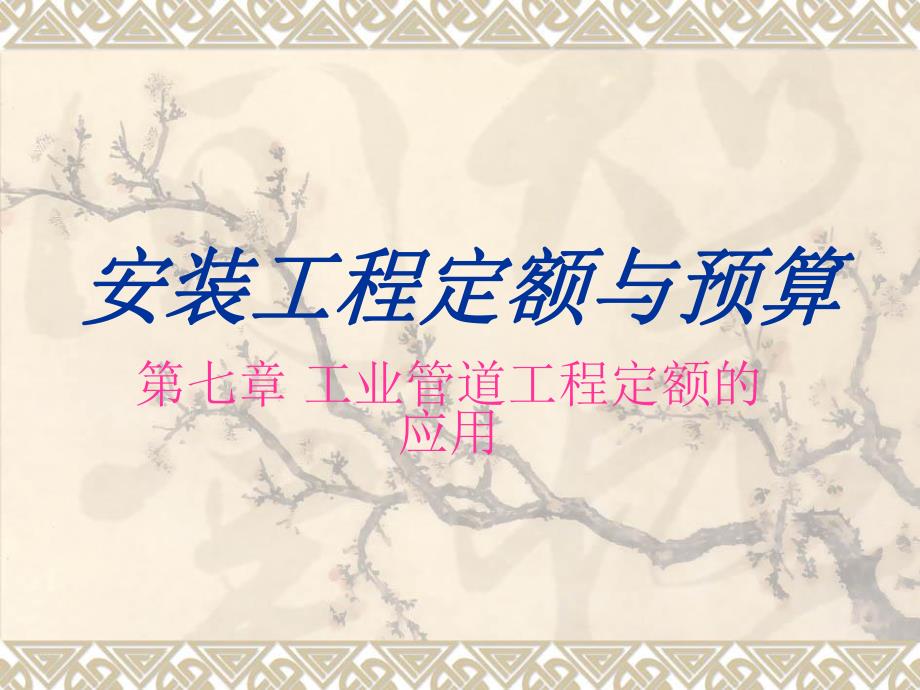

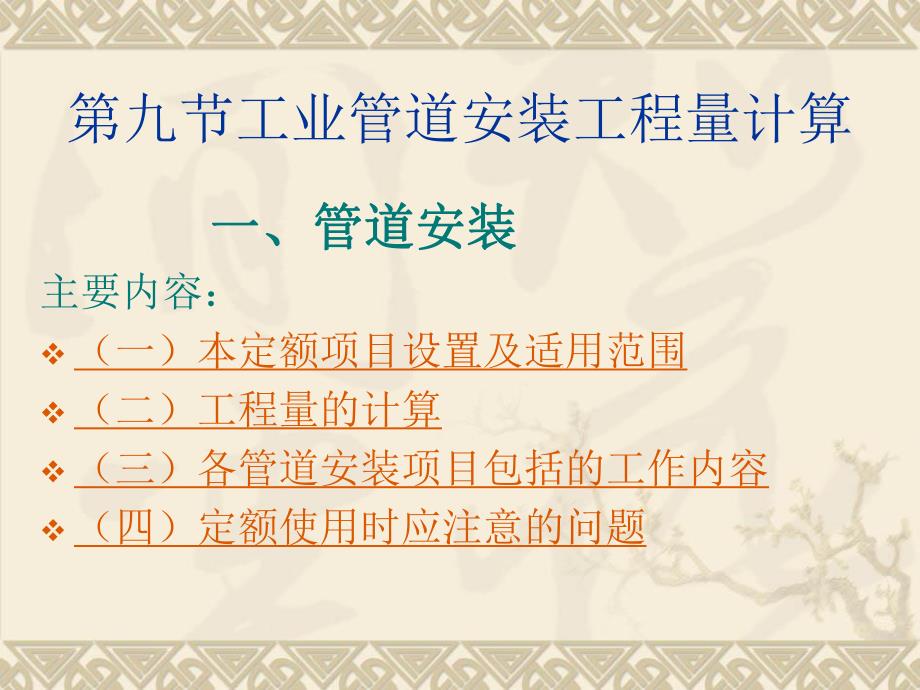

1、安装工程定额与预算安装工程定额与预算第七章 工业管道工程定额的应用第九节工业管道安装工程量计算 一、管道安装一、管道安装主要内容:v(一)本定额项目设置及适用范围v(二)工程量的计算v(三)各管道安装项目包括的工作内容v(四)定额使用时应注意的问题二、管件连接二、管件连接 主要内容(一)定额项目设置及其工作内容(二)工程量的计算(三)管件安装定额应用时注意事项第九节第九节 工业管道安装工程量计算一、工业管道安装工程量计算一、管道管道安装安装 P212 (一)本定额项目设置及适用范围v 管道安装包括碳钢管、不锈钢管、合金钢管及有色金属管、非金属管、生产用铸铁管等的安装。v 本册中各类管道适用材质

2、范围:v 1碳钢管适用于焊接钢管、无缝钢管、16Mn钢管。v 2不锈钢管除超低碳不锈钢管按定额册说明调整外(超低碳不锈钢管超低碳不锈钢管执行不锈钢管项目执行不锈钢管项目,其人工和机械乘以系数其人工和机械乘以系数1.15,焊条消耗量不变。),焊条消耗量不变。),适用于各种材质。v 3碳钢板卷管安装适用于普通碳钢板卷管和16Mn钢板卷管。v 4铜管适用于紫铜、黄铜、青铜管。5合金钢管除高合金钢管按定额册说明调整外(高合金钢管执行合高合金钢管执行合 金钢金钢管项目,其人工和机械乘以系数管项目,其人工和机械乘以系数1.15,焊条消耗量变,焊条消耗量变。)。),(返回)常用管材 给水铸铁管 铸铁管 DN

3、 排水铸铁管 黑色金属 水煤气管 DN 有缝钢管 钢板卷管 D*钢管 碳素无缝钢管 金属管 无缝钢管 合金无缝钢管 D*不锈无缝钢管 高压专用无缝钢管 管材 有色金属 铝、铜、钛、铅及其合金 D*(材质)硬聚氯乙烯塑料管UPVC De*非金属管 三型聚丙烯管PP-R De*聚乙烯管PE 交联聚乙烯管PE X De ABS工程塑料 DN 复合管 铝塑复合管PAP(P-16*20)钢塑复合管 DN (返回)(二)工程量的计算v 1管道安装按设计压力等级、材质、规格、连接形式分别以设计管道中心线长度,均按“延长米”计算,不扣除阀门及各种管件等所占长度,以“lOm”为计量单位。v 2主要材料用量应按定

4、额用量计算,定额用量已含损耗量。v 3定额的管道壁厚是考虑了压力等级所涉及到的壁厚范围综合取定的。执行定额时不区分管道壁厚,均按工作介质的设计压力及材质、规格执行定额工作介质的设计压力及材质、规格执行定额。v 4管道规格与实际不符时,按接近规格,中间时按大者计算。v v5衬里钢管预制安装,管件按成品,弯头两端按接短管焊法兰考虑,定额中包括了直管、管件、法兰全部安装工作内容(二次安装、一次拆除),但不包括衬里。v 6有缝钢管螺纹连接项目已包括丝堵、丝堵、补芯及对丝补芯及对丝安装内容;但其主材费应另计 v7伴热管项目已包括煨弯工作内容。v 8加热套管安装按内、外管分别计算工程量,执行相应项目。v(

5、返回)(三)各管道安装项目包括的工作内容 1管道安装包括直管安装过程的全部工序内容:现场准备、测量放线,场内运搬、切口坡口、组对连接(焊接、丝接、法兰及承插连接等方式)就位、固定等。铜(氧乙炔焊)管道安装还包括焊前预热,不锈钢管(焊接)定额中已包括焊后焊缝的钝化工作内容及其材料。2本定额内管道安装(衬里钢管、衬里钢管、卡套式连接铜管卡套式连接铜管、玻璃管和法兰铸铁管玻璃管和法兰铸铁管除外)不包括管件连接内容,其工程量可按设计用量执行本册第二章管件连接项目。3玻璃管、法兰铸铁管及衬里钢管玻璃管、法兰铸铁管及衬里钢管包括直管、管件、包括直管、管件、法兰法兰含量的全部安装工序内容。不包括衬里管道的衬

6、里,应另行计算。(返回)衬里管道v 衬里管道,一般是指在碳钢管的内壁,衬上耐腐蚀性强的材质,达到既有机械强度,有一定的受压能力,又有较好的防腐蚀性能。v常用的衬里管有衬橡胶管衬橡胶管、衬铅管衬铅管、衬塑料管衬塑料管和衬衬搪瓷管搪瓷管等。v衬里管一般是先将碳钢管预制安装好,拆下来以后再进行衬里,衬好里后再进行二次安装二次安装。v为了衬里时操作方便,衬里的碳钢管多采用法兰连接,而且每根管不能很长,尤其是直径在200毫米以下管,每根管过长时衬里,就比较困难,不易保证质量。(返回)(四)定额使用时应注意的问题v 1管道安装定额中除另有说明外不包括以下工作内容,应执行本册有关章节相应项目。v (1)管件

7、连接;(2)阀门安装;(3)法兰安装;(4)管道压力试验、吹扫与清洗;(5)焊口无损探伤与热处理;(6)管道支架制作与安装;(7)管口焊接管内、外充氩保护;(8)管件制作、煨弯;(9)穿墙套管制作与安装。v 2使用本定额不但要了解管道的材质及其规格,也一定弄清管道连接或焊接方式。管道安装时,管道壁厚超出正常范围,也不再调整,均按管道设计压力使用定额。3卡套式连接铜管、玻璃管和法兰铸铁管定额项目中未列出管件及螺栓数量,应按设计用量进行计算;定额中为()衬里钢管定额中已列有管件、法兰、螺栓数量,如实际与此不同时,可按实调整。4方型补偿器安装,直管部分可按延长米计算,套用定额第一章“管道安装”定额相

8、应;弯头可套用定额第二章“管件连接”定额相应项目。v5加热套管的内外套管的旁通管、弯头组成的方型补偿器,其管道和管件应分别计算工程量。v 6加热套管的内、外套管应分别计算,执行相应管道定额。例如内管直径为76毫米,外套管直径为108毫米,两种规格的管道应分别计算。v 7凡需预安装(衬里钢管除外)的管道工程,其人工乘以系数2,其余不变。(返回)加热套管v 加热套管,分直管和管件全封闭加热套管和半封闭加热套管,简称为全加热套管全加热套管和半加热套管半加热套管。v加热套管是在输送生产介质的管道外面,再加一层直径较大的套管,一般把输送生产介质直径较小的管称为内套管内套管,把外层直径较大的管称为外套管外

9、套管。v加热套管是为了防止内管所输送的生产介质,因输送过程中温度下降而凝结,所以在内管与外管之间接通蒸汽,达到加热保温的目的。v 所谓全加热套管,就是使内管(包括直管和管件),始终处于有外套管加热保温的工作状态;所谓半加热套管,就是内管不能完全用外套管保温,有些管件或法兰接头部分,要裸露在外面,此时在相邻两侧的外套管之间用旁通管连接以通汽加热。(返回)蒸汽伴热管v 蒸汽伴热管,是伴随物料输送管一起敷设的蒸汽管。v常用的伴热管直径都比较小,一般在25毫米以下,常用的是单根和双根,特殊情况下也可以采用多根。v蒸汽伴热管的作用与加热套管类似,都是起加热保温作用。为了防止蒸汽伴管的泄漏,一般设计要求采

10、用无缝钢管或无缝铜管。伴热管所用的蒸汽压力,一般不超过1.O兆帕。v 伴热管都设在主管的下半周,并在主管与伴管外皮之间加有隔热石棉板条垫层,以防止主管局部过热,达到加热温度均匀的效果。(返回)二、管件连接二、管件连接(一)定额项目设置及其工作内容v 1管件安装定额与定额第一章管道安装配套使用。适用范围与管道安装相对应。v 2管件安装包括弯头(含冲压、煨制、焊接弯头)、三通(四通)、异径管、管接头(管箍)、管帽、仪表凸台、焊接盲板等。v 3管件安装的工作内容包括:管子切口、套丝、坡口、管口组对、连接或焊接,不锈钢管件焊缝钝化,铝管件焊缝酸洗,铜管件(氧乙炔焊)的焊前预热。(返回)(二)工程量的计

11、算 1各种管件连接均按压力等级(工作介工作介质的设计压力)质的设计压力)、材质、规格、连接形式,不分种类,以“10个”为计量单位。v 2管件连接中已综合考虑了弯头、三通、异径管、管帽、管接头等管口含量的差异,应按设计图纸用量,执行相应项目。v 3现场摔制异径管,应按不同压力、材质、规格,以大口管径执行管件连接相应项目,不另计制作工程量和主材用量。v4在管道上挖眼焊接管接头、凸台等配件,按配件管径计算管件工程量;挖眼接管三通支管径小于等于主管径1/2时,按支管径计算管件工程量(山东省规定);支管径大于主管径1/2时,按主管径计算管件工程量。【注:全统定额规定,DN支1/2DN主时,按DN主计,D

12、N支 1/2DN主,不计。】v(返回)凸台v 凸台,也称管嘴,是自控仪表专业在工艺管道上的一次部件,是由工艺管道专业来安装,所以把凸台也列为管件。工艺管道用的单面管接头也属这一种,都是一端焊在主管上,另一端或者是安装其他部件,或者是另外再接管,其规格范围为DNl5200毫米,高、中、低压管道都使用。(返回)盲板v盲板,其作用是把管道内介质切断,根据使用压力和法兰密封面的形式分以下几种:v 1.光滑面盲板,与光滑式密封面法兰配合使用 v 2.凸面盲板,其本身一面带凸面,另一面带凹面,与凸凹式密封面法兰配合使用。v 3梯形槽面盲板,与梯形槽式密封面法兰配合使用v 4.8字盲板,它把两种用途结合在一

13、个部件上,即把盲板和垫圈相连接固定在一起。法兰内垫入盲板时,外面露出的垫圈作为管道是否切断的直观标志。(返回)(三)管件安装定额应用时注意事项v 1本定额只适用于管件安装,管件制作、管子煨弯等均按本册第五章相应项目执行。v 2在安装现场直接在主管上挖眼接管三通和摔制异径管时,其工程量计算与成品管件的计算方法相同,但此类管件只套用连接定额,不得另计制作费和主材费。v 3对于焊接管帽、焊接盲板(死盲板),均按管件连接定额*0.6执行。螺纹连接的管道中,丝堵、补芯、对丝已含在管道安装内,不得再套用本章螺纹管件定额,但其本身价值应计入材料费内。v 4成品四通的安装,可按相应管件连接定额乘以1.40的系数计算。v 5管件采用法兰连接时,除另有说明外,执行第四章法兰安装相应项目,管件本身安装不再计算。注:应另计主材费v 6全加热套管的外套管件安装,定额是按两半管件考虑的,包括二道纵缝和两个环缝。v 7半加热外套管摔口后焊在内套管上,每个焊口按一个管件计算。外套碳钢管如焊在不锈钢管内套管上时,焊口间需加不锈钢短管衬垫,每处焊口按两个管件计算,衬垫短管按设计长度计算,如设计无规定时,可按50mm长度计算。v 8仪表的温度计扩大管制作安装,执行本章管件连接项目乘以系数1.5,工程量按大口径计算。【注:在DN50管上安装玻璃管温度计时,应将该处管径扩大,使感温包位于被测介质中心。】(返回)
