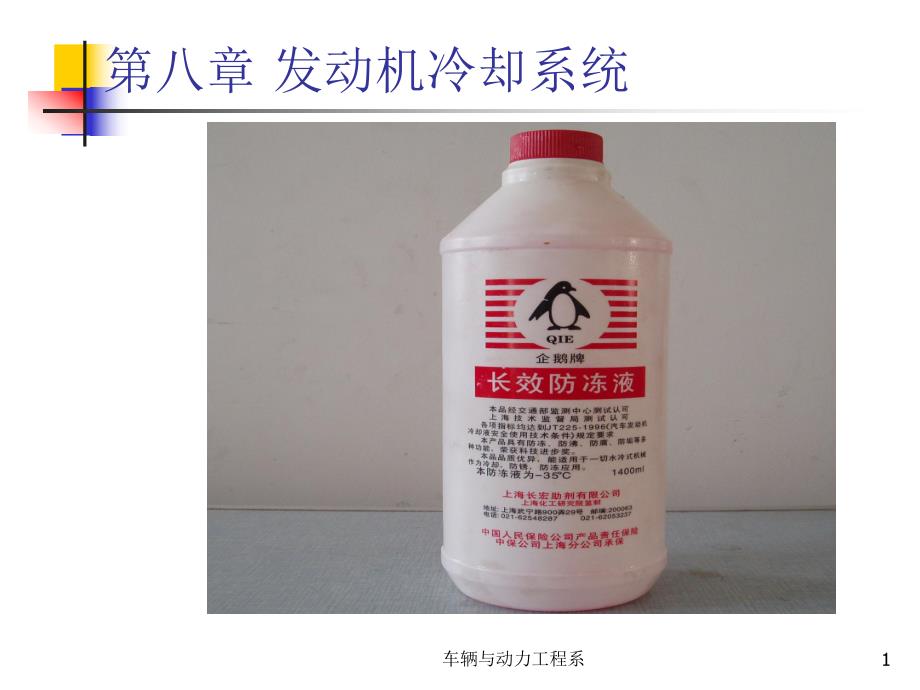

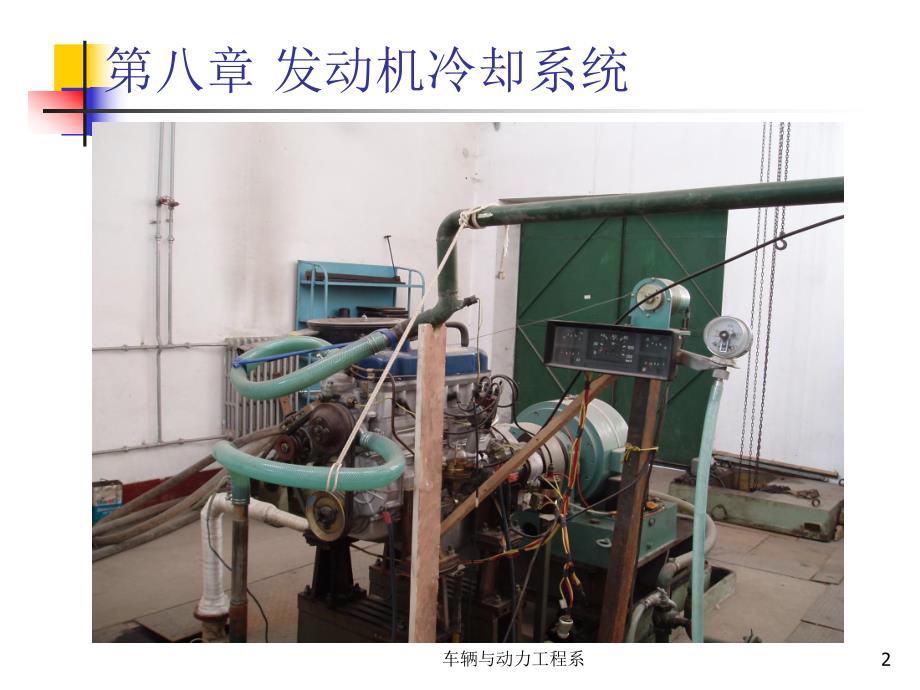

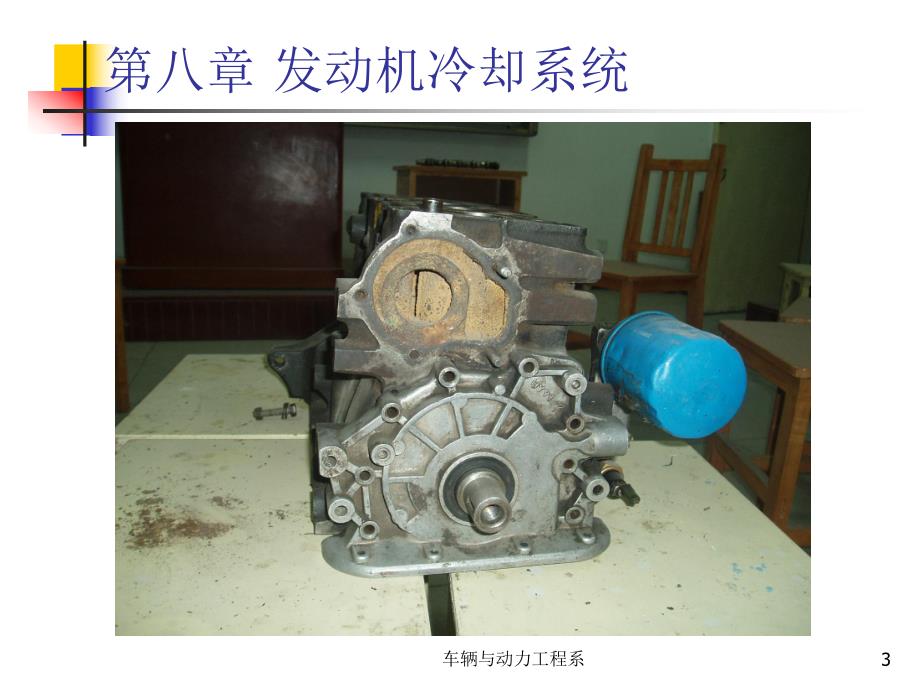

1、车辆与动力工程系1第八章 发动机冷却系统车辆与动力工程系2第八章 发动机冷却系统车辆与动力工程系3第八章 发动机冷却系统车辆与动力工程系4第八章 发动机冷却系统n第一节 冷却系统概述n第二节 水冷系统n第三节 冷却液n第四节 冷却强度的调节n第五节 风冷系统n作业车辆与动力工程系5第一节 冷却系统概述n功用：使发动机在所有工况下都保持在适当的温度范围内，既要防止发动机过热，也要防止冬季发动机过冷n发动机过热：零件强度降低、机油变质、零件磨损加剧、工作过程恶化n发动机过冷：散热损失增加、功率下降、燃油消耗增加、排放恶化、发动机工作粗暴n分类：风冷系统和水冷系统返回车辆与动力工程系6n冷却水路n组
2、成：散热器风扇水泵补偿水箱水套第二节 水冷系统返回车辆与动力工程系7发动机冷却水路散热器水泵机体水套缸盖水套分水管节温器散热后吸热吸热大循环小循环返回车辆与动力工程系8n功用：增大散热面积，加速水的冷却n组成：上、下贮水室散热器芯散热器盖n分类：纵流式横流式n构造散热器返回车辆与动力工程系9上、下贮水室n加水口：上贮水室顶部有加水口，冷却水由此注入整个冷却系并用散热器盖盖住n进出水管：在上贮水室和下贮水室分别装有进水管和出水管，进水管和出水管分别用橡胶软管和气缸盖的出水管和水泵的进水管相连n采用橡胶软管的原因：既便于安装，有可防止当发动机和散热器之间产生少量位移时漏水n安装：安装散热器时，下面
3、一般装有减震垫，防止散热器受振动损坏n放水开关：在散热器下贮水室的出水管上还有放水开关，必要时可将散热器内的冷却水放掉 返回车辆与动力工程系10散热器芯n管片式散热器芯：由散热管和散热片组成n优点：散热面积大、气流阻力小、结构刚度好、承压能力强n缺点：工艺较复杂、成本高 n管带式散热器芯：由散热管和波形散热带组成n优点：散热能力强、工艺简单、成本低n缺点：刚度差返回车辆与动力工程系11散热器盖n功用：密封水冷系并调节系统的工作压力n闭式水冷系统：强制水冷系统用散热器盖严密地盖在散热器上，使冷却系统成为封闭系统n闭式水冷系统的优点：1.冷却液沸点高，加大了与周围空气的温差，提高换热效率2.可减少
4、冷却液外溢及蒸发损失n结构：由蒸汽阀和空气阀构成n原理：与油箱盖相同返回车辆与动力工程系12散热器构造返回车辆与动力工程系13冷却风扇 n功用：当风扇旋转时吸进空气使其通过散热器，以增强散热能力，加速水的冷却n安装：散热器后面，并与水泵同轴n风扇的构造返回车辆与动力工程系14风扇构造车辆与动力工程系15水泵n功用：对冷却水加压，保证其在冷却系统中循环流动n类型：离心式n组成：泵体、叶轮和泵轴n驱动：曲轴驱动n离心式水泵优点：结构简单、尺寸小、排量大、工作可靠n水泵构造返回车辆与动力工程系16水泵构造车辆与动力工程系17水泵构造返回车辆与动力工程系18n功用：当冷却液受热膨胀时，部分冷却液流入补
5、偿水箱；当冷却液温度降低时，部分冷却液又被吸回散热器，保证冷却液不会溢失n材料：由塑料制造并用软管与散热器加冷却液口上的溢流管连接n冷却液液面应在补偿水桶的“低”线和“高”线之间补偿水箱返回车辆与动力工程系19第三节 冷却液n冷却液：水和防冻液的混合物1.冷却水：最好使用软水（含盐量低，如雨、雪、蒸馏水）2.防冻液作用：防止结冰、提高沸点n防冻液成分：乙二醇冷却液冰点（0C）乙二醇的质量分数（%）水的质量分数（%）密度（kg/m3）-1026.473.61.0340-2036.463.81.0506-3045.654.41.0627-4052.647.41.0713-5058.042.01.0
6、780-6063.136.91.0833返回车辆与动力工程系20第四节 冷却强度调节n改变通过散热器的空气流量百叶窗：当冷却水温度过低时，将百叶窗关闭，减少流经散热器的空气流量风扇离合器：根据发动机温度控制风扇的转速，调节扇风量改变通过散热器的空气流量n改变通过散热器的冷却水的流量节温器：节温器装在冷却水循环的通路中，根据发动机负荷大小和水温的高低自动改变水的循环流动路线，以达到调节冷却系的冷却强度 返回车辆与动力工程系21风扇离合器n功用：根据发动机的温度自动控制风扇的转速，调节扇风量以达到改变通过散热器的空气流量n类型：硅油风扇离合器、机械式风扇离合器、电磁风扇离合器及液力偶合器 n组成：
7、由主动板、从动板、双金属感温器及壳体n工作原理：利用双金属感温器受热变形，打开或关闭进油口，实现分离和结合 返回车辆与动力工程系22节温器n功用：控制通过散热器冷却水的流量n安装：安装在冷却水循环的通路中（一般装在气缸盖的出水口），根据发动机负荷大小和水温的高低自动改变水的循环流动路线，即控制发动机循环水系统的大循环和小循环n类型：蜡式节温器和乙醚膨胀筒式节温器 返回车辆与动力工程系23第五节 风冷系统n风冷系统：利用高速空气流直接吹过气缸盖和气缸体的外表面，把从气缸内部传出的热量散发到大气中去，以保证发动机在最有利的温度范围内工作n特点：1.对地理环境和气候环境的适应性强；2.热负荷高；3.冷起动后暖机时间短；4.维护简便。n优点：结构简单、重量轻、故障少、无需特殊保养n缺点：材料质量要求高，冷却不够均匀，工作噪音大n风冷系统的布置 返回车辆与动力工程系24风冷系统的布置n 由于汽车发动机功率较大，需要冷却的热量较多，多采用功率、流量较大的轴流式风扇以加强发动机的冷却n 为了有效地利用空气流和保证各缸冷却均匀，在发动机上装有导流罩和气缸导流罩 返回车辆与动力工程系25作业n发动机为什么要冷却？n水冷却系中为什么要装节温器？什么叫大循环？什么叫小循环？n汽车上为什么要采用风扇离合器？试述硅油风扇离合器的工作原理。
