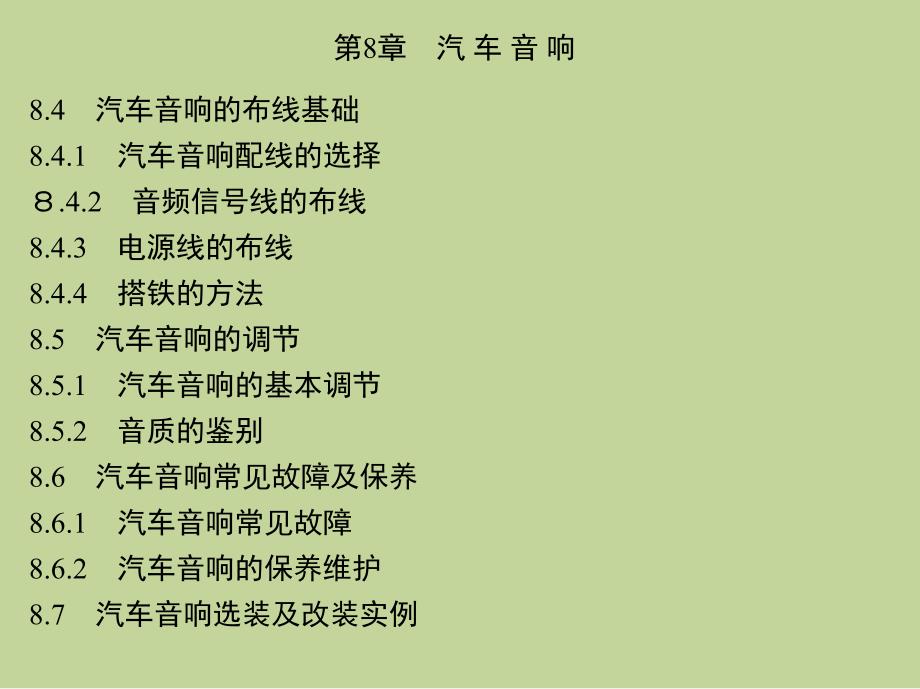

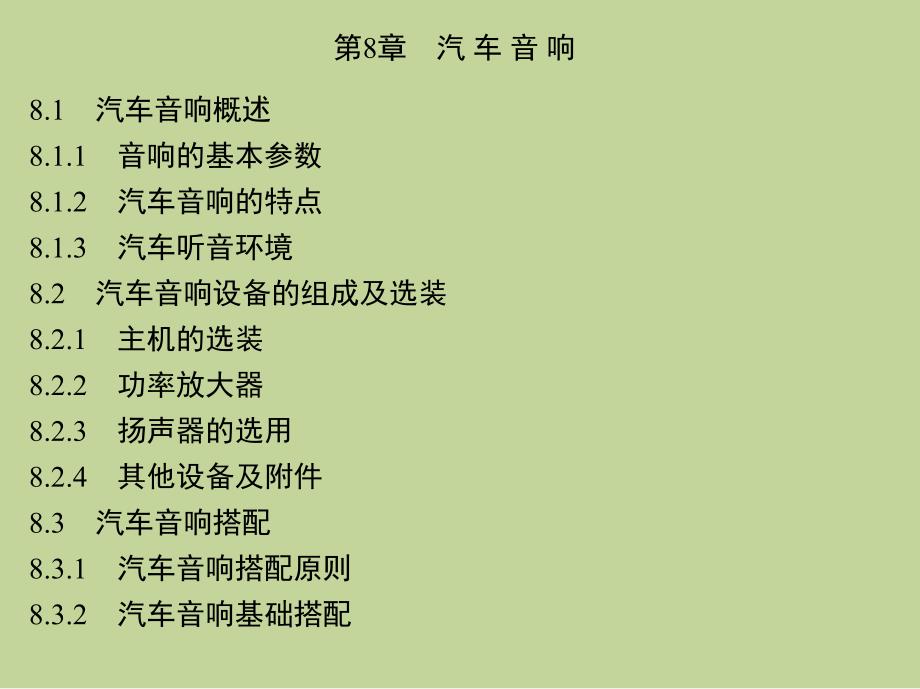

1、汽车装饰与改装第8章汽 车 音 响8.1汽车音响概述8.1.1音响的基本参数8.1.2汽车音响的特点8.1.3汽车听音环境8.2汽车音响设备的组成及选装8.2.1主机的选装8.2.2功率放大器8.2.3扬声器的选用8.2.4其他设备及附件8.3汽车音响搭配8.3.1汽车音响搭配原则8.3.2汽车音响基础搭配第8章汽 车 音 响8.4汽车音响的布线基础8.4.1汽车音响配线的选择.4.2音频信号线的布线8.4.3电源线的布线8.4.4搭铁的方法8.5汽车音响的调节8.5.1汽车音响的基本调节8.5.2音质的鉴别8.6汽车音响常见故障及保养8.6.1汽车音响常见故障8.6.2汽车音响的保养维护8.
2、7汽车音响选装及改装实例第8章汽 车 音 响8.7.1国产汽车音响简介8.7.2汽车音响改装实例8.1汽车音响概述8.1.1音响的基本参数(1)功率它是音响系统最重要的参数之一，表示音响系统带负载的能力，单位是瓦特(W)。(2)信噪比它是表明音响系统音质的重要参数，计算方法是把输出信号强度与噪声信号强度比值取常用对数再乘以10，单位是分贝(dB)。(3)频率响应简称频响，是表明系统再现音域宽广程度的指标。8.1.2汽车音响的特点1)外形体积小。2)使用环境恶劣。3)采用低压直流电供电。4)抗干扰能力强。5)收音部分灵敏度高。8.1.3汽车听音环境1)汽车室内容积只有一般房间的几十分之一，而且车
3、室内有各种形状的障碍物，声音不能很好地传播，在听觉上就会产生压迫感。2)一般房间或音乐厅的混响时间为3001000ms，而车室内的混响时间在100ms以下，非常短暂，造成混响不足，在听觉上不易产生临场感，时间长了会产生疲劳。3)家用音响系统的扬声器位置相对于聆听者的位置是对称的，而汽车音响系统扬声器的位置对于聆听者的位置是非常不对称的，在听觉上声场会偏向离听音者位置较近的扬声器的方向。4)各种材质对声音的吸收力是不同的，而同一种材质对各个频率的吸收力也有差异，所以，即使是车种相同，也会由于内部装饰品材料和人数的不同而影响声音效果。8.1.3汽车听音环境5)汽车特有的噪声，如行驶的振动噪声、发动
4、机噪声、轮胎行驶噪声等，对于音响的听音效果都会产生不良影响，特别是对低频音域的影响，从而破坏了音质和音乐的力度感。8.2汽车音响设备的组成及选装8.2.1主机的选装图-阿尔派和索尼CD主机8.2.2功率放大器图8-2欧迪臣audison五路和曼琴Macrom四声道功放8.2.3扬声器的选用(1)同轴扬声器(如图8-3所示)图-同轴扬声器(2)套装扬声器(如图8-4所示)它的最大优点是声音细致,因为它有一个独立的高音扬声器、一组中低音扬声器和一个独立的分音器。8.2.3扬声器的选用图-套装扬声器(3)超低音扬声器(如图-、图-所示)它的用途是补偿以上两8.2.3扬声器的选用类扬声器先天性低音不足
5、和扩大低频,而这类超低音扬声器可分成两类，第一种是低音炮，常用规格有8寸、10寸和12寸(分有源及无源)，有源的是带功放，但出来的效果十分勉强。8.2.4其他设备及附件1.声音处理设备(1)(Equalizer、均衡器)其最主要的功能是补偿音响聆听环境的不佳，不让吸音或者是反射音的影响使高音过尖、低音过于模糊。(2)数字音效处理器可将数字的信号利用程控技术，通过频率的加强、减少来制造多种音场效果，或把普通曲子变成Jazz、Pop等风格。2.电源分配器、保险器、线材、接头等8.3汽车音响搭配8.3.1汽车音响搭配原则1.系统的平衡性(1)价格的平衡性是指整个汽车音响系统的档次要和汽车的听音环境相
6、配合。(2)搭配的平衡性搭配汽车音响时一定要考虑一套音响各个组成部分的平衡，即主机、功放、扬声器和线材等都要进行恰当的选择。2.大功率输出原则3.音质自然重放原则8.3.2汽车音响基础搭配1.基本配置型2.简单享受型3.音乐发烧型8.4汽车音响的布线基础8.4.1汽车音响配线的选择1)汽车音响线材的电阻越小，在线材上消耗的功率越少则系统的效率越高。2)线材的电阻越小，阻尼系数越大；阻尼系数越大，喇叭的赘余振动越大。3)线材的横截面面积越大，电阻越小，该线的容限电流值越大，则容许输出的功率越大。4)主电源线的熔断器越靠近汽车蓄电池越好，保险值大小可按以下公式确定：.4.2音频信号线的布线1)用绝
7、缘胶带将音频信号线接头处缠紧以保证绝缘，当接头处和车体相接触时，可产生噪声。2)保持音频信号线尽可能短。3)音频信号线的布线距离行车电脑单元和功放的电源线至少要20cm。8.4.3电源线的布线1)所选用电源线的电流容量值应等于或大于和功放相接的保险管的值。2)当用一根电源线分开给多个功放供电时，从分开点到各个功放布线的长度和结构应该相同。3)将电源(蓄电池)接头的脏物彻底清除，并将接头拧紧。4)当在汽车动力系统内布线时，应避免在发电机和点火装置附近走线，发电机噪声和点火噪声能够辐射入电源线。5)在车体内布电源线和布音频线所遵循的原则一致。8.4.4搭铁的方法1)用砂纸将车体接地点处的油漆去除干
8、净，将搭铁线固定住。2)将音响系统中各个模块的搭铁集中于一处。3)当系统消耗电流很大时，蓄电池搭铁端一定要牢固。4)不要靠近行车电脑布线。8.5汽车音响的调节8.5.1汽车音响的基本调节1.增益的调节2.分频点的设置3.汽车音响的功能调节1)选择适当的试音碟。2)进行声场的定位。3)进行声音的处理。8.5.2音质的鉴别(1)清晰度美妙的音质层次十分清晰，透明度好，每个字都能听得清楚。(2)丰满度中、低音充分，高音适度，有温暖、舒适感，有弹性。(3)亲切感听到的声音要有一种交流、倾诉感，而一般或很差的音质是体会不到这种效果的，它会使人感到紧迫而遥远。(4)平衡感指的是左、右扬声器，主扬声器和辅助
9、扬声器之间的输出功率的比例协调与相位的正确。(5)环境感声音的空间感好，给人逼真的感觉。(6)响度好的音质听起来是适宜、舒服的。8.6汽车音响常见故障及保养8.6.1汽车音响常见故障1.机芯系统故障2.收音部分故障3.功率放大器故障4.磁带放音电路故障5.其他易损件故障1)先拆下电位器中轴上的开口卡圈，再用螺钉旋具拨开卡子，将各部分分离。2)按常规的修理方法用酒精或汽油对电位器进行清洗后按原样装好。8.6.2汽车音响的保养维护1.经常用湿润的小棉签擦拭2.用清理工具清洁磁带和光碟3.经常检查磁带的松紧程度4.慢放盘、少换碟5.音量不要突然开到最大8.7汽车音响选装及改装实例8.7.1国产汽车音
10、响简介1.富康轿车2.捷达轿车3.普通桑塔纳4.桑塔纳20005.上海帕萨特6.上海别克7.奥迪A68.广州本田8.7.2汽车音响改装实例1)主机：Nakaminchi中道CD-45Z，该机最大的特点是在人声方面表现出色，音质非常细腻。2)功率放大器：美国嘉利堡CA550，最大输出功率4100W；嘉利堡CA-100，输出功率2100W。3)电子均衡器：EQ 505。4)扬声器：前门为美国KICKER 6.5英寸，高质分体双路组合，最大功率150W，阻抗4，后门为KICKER1600，6.5英寸，最大功率125W，阻抗4。5)超低音箱：飞利浦10英寸，最大功率200W，音箱密封式设计，黑绒外罩，阻抗4。
