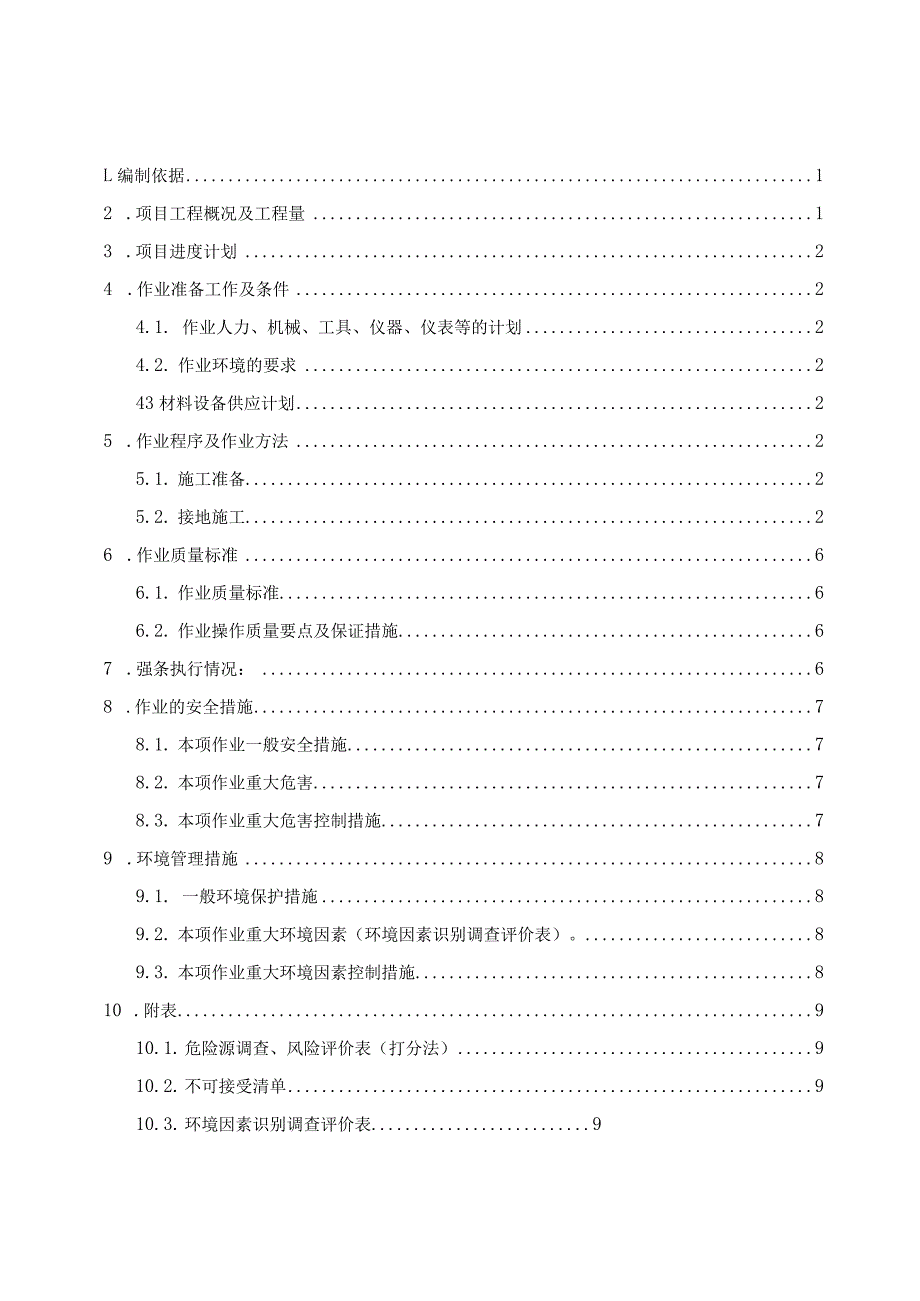

1、L编制依据12 .项目工程概况及工程量13 .项目进度计划24 .作业准备工作及条件24.1. 作业人力、机械、工具、仪器、仪表等的计划24.2. 作业环境的要求243材料设备供应计划25 .作业程序及作业方法25.1. 施工准备25.2. 接地施工26 .作业质量标准66.1. 作业质量标准66.2. 作业操作质量要点及保证措施67 .强条执行情况：68 .作业的安全措施78.1. 本项作业一般安全措施78.2. 本项作业重大危害78.3. 本项作业重大危害控制措施79 .环境管理措施89.1. 一般环境保护措施89.2. 本项作业重大环境因素（环境因素识别调查评价表）。89.3. 本项作业

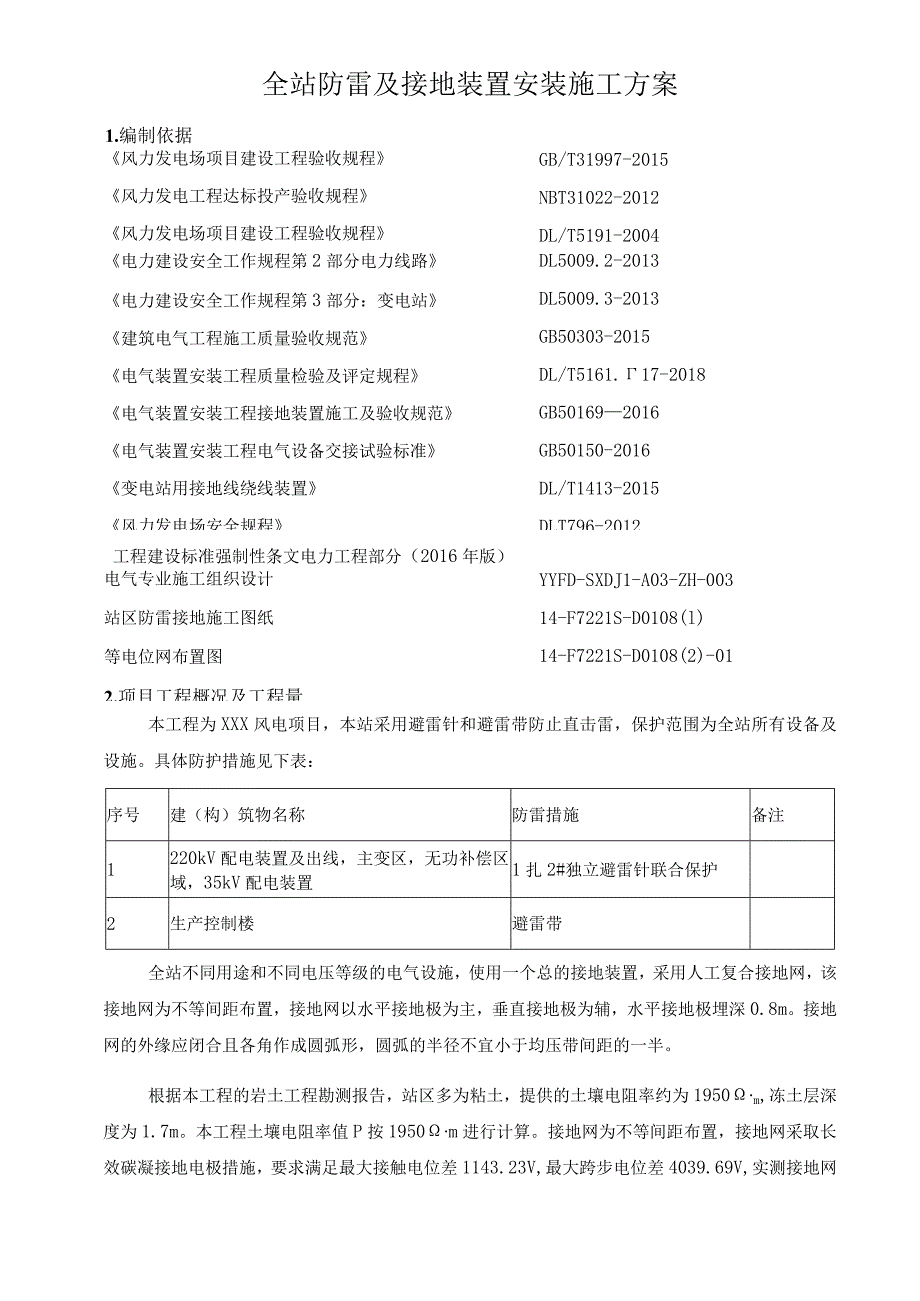

2、重大环境因素控制措施810 .附表910.1. 危险源调查、风险评价表（打分法）910.2. 不可接受清单910.3. 环境因素识别调查评价表9全站防雷及接地装置安装施工方案1.编制依据风力发电场项目建设工程验收规程风力发电工程达标投产验收规程风力发电场项目建设工程验收规程GB/T31997-2015NBT31022-2012DL/T5191-2004电力建设安全工作规程第2部分电力线路电力建设安全工作规程第3部分：变电站建筑电气工程施工质量验收规范电气装置安装工程质量检验及评定规程电气装置安装工程接地装置施工及验收规范电气装置安装工程电气设备交接试验标准变电站用接地线绕线装置风力发电场安全规
3、程DL5009.2-2013DL5009.3-2013GB50303-2015DL/T5161.17-2018GB501692016GB50150-2016DL/T1413-2015DLT796-2012工程建设标准强制性条文电力工程部分（2016年版）电气专业施工组织设计站区防雷接地施工图纸等电位网布置图2.项目工程概况及工程量YYFD-SXDJ1-A03-ZH-00314-F7221S-D0108(l)14-F7221S-D0108(2)-01本工程为XXX风电项目，本站采用避雷针和避雷带防止直击雷，保护范围为全站所有设备及设施。具体防护措施见下表：序号建（构）筑物名称防雷措施备注1220
4、kV配电装置及出线，主变区，无功补偿区域，35kV配电装置1扎2#独立避雷针联合保护2生产控制楼避雷带全站不同用途和不同电压等级的电气设施，使用一个总的接地装置，采用人工复合接地网，该接地网为不等间距布置，接地网以水平接地极为主，垂直接地极为辅，水平接地极埋深0.8m。接地网的外缘应闭合且各角作成圆弧形，圆弧的半径不宜小于均压带间距的一半。根据本工程的岩土工程勘测报告，站区多为粘土，提供的土壤电阻率约为1950m,冻土层深度为1.7m。本工程土壤电阻率值P按1950m进行计算。接地网为不等间距布置，接地网采取长效碳凝接地电极措施，要求满足最大接触电位差1143.23V,最大跨步电位差4039.

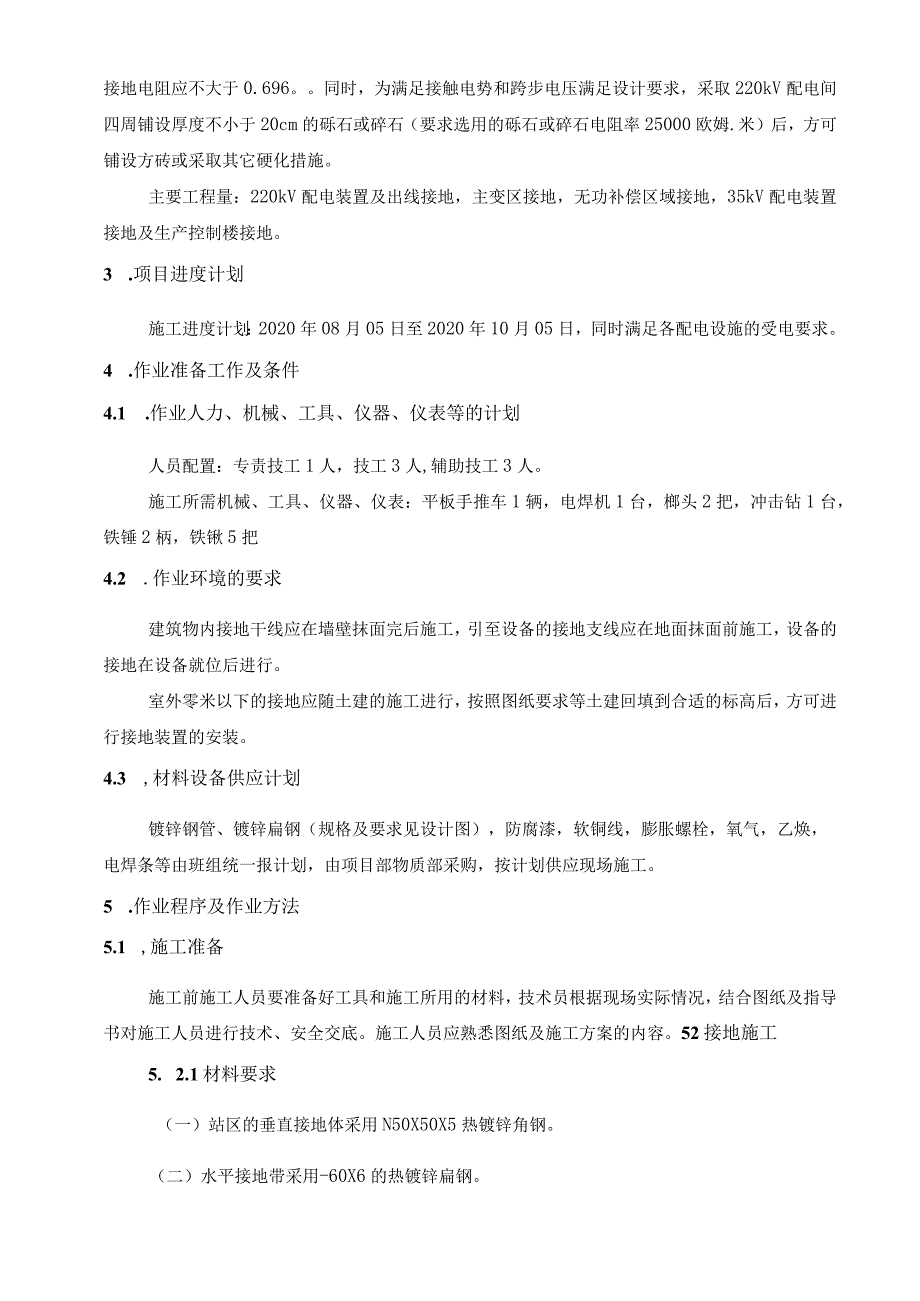

5、69V,实测接地网接地电阻应不大于0.696。同时，为满足接触电势和跨步电压满足设计要求，采取220kV配电间四周铺设厚度不小于20cm的砾石或碎石（要求选用的砾石或碎石电阻率25000欧姆.米）后，方可铺设方砖或采取其它硬化措施。主要工程量：220kV配电装置及出线接地，主变区接地，无功补偿区域接地，35kV配电装置接地及生产控制楼接地。3 .项目进度计划施工进度计划：2020年08月05日至2020年10月05日，同时满足各配电设施的受电要求。4 .作业准备工作及条件4.1 .作业人力、机械、工具、仪器、仪表等的计划人员配置：专责技工1人，技工3人,辅助技工3人。施工所需机械、工具、仪器、
6、仪表：平板手推车1辆，电焊机1台，榔头2把，冲击钻1台，铁锤2柄，铁锹5把4.2 .作业环境的要求建筑物内接地干线应在墙壁抹面完后施工，引至设备的接地支线应在地面抹面前施工，设备的接地在设备就位后进行。室外零米以下的接地应随土建的施工进行，按照图纸要求等土建回填到合适的标高后，方可进行接地装置的安装。4.3 ,材料设备供应计划镀锌钢管、镀锌扁钢（规格及要求见设计图），防腐漆，软铜线，膨胀螺栓，氧气，乙焕，电焊条等由班组统一报计划，由项目部物质部采购，按计划供应现场施工。5 .作业程序及作业方法5.1 ,施工准备施工前施工人员要准备好工具和施工所用的材料，技术员根据现场实际情况，结合图纸及指导书
7、对施工人员进行技术、安全交底。施工人员应熟悉图纸及施工方案的内容。52接地施工5. 2.1材料要求（一）站区的垂直接地体采用N50X50X5热镀锌角钢。（二）水平接地带采用-60X6的热镀锌扁钢。（三）设备接地体采用-60X8的热镀锌扁钢。（四）热镀锌钢镀层厚度最小值不得小于70m;镀层平均值不得小于85mo（五）碳凝接地电极、离子缓释剂等接地装置在订货时，要求其为物理型且具有防腐、有效、抗旱等作用，并且有效期不少于25年。5. 2.2防腐及保护要求（一）所有埋入地下部分的热镀锌扁钢应在焊接处涂沥青或进行其他防腐措施处理；（二）地上部分的接地体对各焊接口应刷防腐漆或沥青漆进行防腐处理。（三）对
8、设备的接地线，要从与设备连接处到水平接地线连接处刷沥青漆或防锈漆和墨漆进行防腐处理；（四）接地干线穿越道路时应穿热镀锌钢管保护，保护管伸出道路外延各1米；（五）室内接地干线穿墙时应穿热镀锌钢管进行保护；（六）主接地网干线上的热镀锌扁钢应竖直放置，以减少锈蚀速度并能减少散流电阻。5. 2.3屋面避雷带施工屋面避雷带各引下线需用热镀锌接地扁钢与主接地网连接。当仅利用钢筋作引下线并采用埋于土壤中的人工接地体时，应在每根引下线上距地面不低于0.3米处设接地连接板。采用埋于土壤中的人工接地体时应设断接卡，其上端与连接板或钢柱焊接。连接板处宜有明显标志。屋顶避雷带及其引线及预埋件支座的做法详见国家建筑标准
9、设计图集15D501、15D503、山西省工程建设标准设计12系列建筑标准设计图集（DBJT04-35-2012）-12D10防雷与接地工程。6. 2.4注意事项（一）电气装置和设施的下列金属部分，施工时根据现场情况以最短路径接地：a.电机、变压器和高压电器等设备的外壳；b.互感器的二次绕组；c.配电、控制、保护用的屏（柜、箱）及操作台等的金属框架；d.屋内、外配电装置的金属和钢筋混凝土架构以及靠近带电部分的金属围栏和金属门；e.交、直流电力电缆接线盒，终端盒的金属外壳，电缆的金属外皮，穿线的钢管和电缆桥架等；f.装有避雷线架空线路杆塔；g.装在配电线路杆塔上的电气设备；h.箱式变电站的金属箱
10、体。1 .铠装控制电缆的外皮。（二）控制电缆的屏蔽层应可靠接地，并应符合下列规定：a）计算机监控系统的模拟信号回路控制电缆屏蔽层不得构成两点接地或多点接地，应集中式一点接地。对于双层屏蔽电缆，内屏蔽应一点接地，外屏蔽应两点接地。b）屏蔽电缆的屏蔽层应在开关场和控制室内两端接地。在控制室内屏蔽层宜在保护屏上接于屏柜内的铜排；在开关场屏蔽层应在与高压设备有一定距离的端子箱接地。互感器每相二次回路经屏蔽电缆从高压箱体引至端子箱，该电缆屏蔽层在高压箱体和端子箱两端接地。c）两点接地的屏蔽电缆宜采取相关措施，防止在暂态电流作用下屏蔽层被烧熔。（三）变电站电气装置中下列部位应采用专门敷设的接地线接地：a.
11、35kV及以上电压等级的混凝土基础上的电气设备的接地端子及金属外壳或底座，包括：避雷器、CT、PT、耦合电容器、隔离开关、断路器及机构箱等；b.直接接地的变压器中性点，包括避雷器、接地刀闸、间隙CT；c.变压器、高压并联电抗中性点所接消弧线圈，接地电抗器、电阻器或变压器等的接地端子；d.门型架上的登高梯、开关等的金属工作平台及设备的金属围栏等；c.避雷器、避雷针、避雷线的接地端子；f.设备制造厂规定必须采用专用接地的部分；g.箱式变电站的金属箱体。（四）变压器中性点、互感器、避雷器、断路器、隔离开关及设备支架应使用两根接地引下线与主接地网不同部位相连接，并且每根接地引下线均应符合热稳定。设备支
12、架接地由支架顶部杆顶铁件引接，当母线架构安装避雷针或沿架构有爬梯时，架构金属横梁必须直接经接地引下线接地，爬梯直接接地。（五）GIS的接地线及其连接应符合以下要求：a.GIS配电装置宜采用多点接地方式。GIS设备区域专用接地网与变电站总接地网的连接线，不应少于4根。b.三相共箱式或分相式的GIS,其基座上的每一接地母线，应采用分设其两端的接地线与站区的接地网连接。接地母线较长时，其中部宜另加接地线，并连接至接地网。接地线与GIS接地母线应采用螺栓连接方式，并应采取防锈蚀措施。C.GIS的接地开关、金属氧化物避雷器的专用接地端子与GIS接地母线的连接处，宜装设集中接地装置。d.为防止GIS外壳感
13、应电流通过设备支架、运行平台、扶手和金属管道，其外壳应采用多点接地方式，当选用分相设备时，应设置外壳三相短接线，并在短接线上引出接地线通过接地母线接地。（六）电缆沟道内通长预埋的扁钢应形成电气通路，不得有断点，电缆沟道内的电缆支架应与预埋扁钢可靠连接，每根预埋扁钢与主接地网的连接应不少于三处，一般每隔30m左右与主接地网连接一次，电缆支架及预埋扁钢不应作为接地干线。横穿电缆沟的接地带要求埋设在电缆沟底部。（七）建筑物外围接地带距建筑物不宜小于1.5米，室内接地线沿墙敷设时距地面0.3m,接地线与建筑物墙壁间应有1015mm的间隙，过门时应埋在抹面层下。室内接地网每间隔15米设置一个临时接地端子
14、。在接地线跨越建筑物伸缩缝、沉降缝时，应设置补偿器，补偿器可用接地线本身弯成弧形代替。（八）变电站电气装置接地线的连接应符合下列要求：a.接地线应采用焊接连接，当采用搭接焊接时，其搭接长度应为扁钢宽度的2倍或圆钢直径的6倍。b.当利用钢管作接地线时，钢管连接处应保证有可靠的电气连接，当利用穿线的钢管作接地线时，引向电气设备的钢管与电气设备之间，应有可靠的电气连接。c.接地线与管道等伸长接地极的连接处，宜焊接，连接地点应选在近处，并应在管道因检修而可能断开时，接地装置的接地电阻仍能符合本说明的要求。d.接地线与接地极的连接，宜采用焊接，接地线与电气设备的连接，可用螺栓连接或焊接，用螺栓连接时应设
15、防松螺帽或防松垫片，螺栓应热镀锌。e.电气设备每个接地部分应以单独的接地线与接地母线相连接，严禁在一个接地线中串接几个需要接地部分。f.地中接地体焊接部位应涂导电防腐涂料至少三道，其它部位至少一道。（九）在接地线引进建筑物的入口处，应设标志，明敷的接地线表面应涂15100mm宽度相等的绿色和黄色相间的条纹。（十）独立避雷针的接地装置与主地网共用，接地装置与道路的距离应大于3m,否则该部分道路应为沥青地面；独立避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点之间，沿接地体的长度不得小于15m；避雷针与主地网的地下连接点至变压器外壳接地线与主地网的地下连接点之间，埋入地中的接地极的长度不得小于15m0（十一）配电装置内所有设备支架、架构周边1米范围内铺设厚度不小于150200mm的砾石或碎石后方可铺设方砖或其它硬化措施。（十二）所有出线避雷线在站内出线门型架上应直接接地；变电站内接地装置在每个出线杆底部应有便于分开的连接点。（
